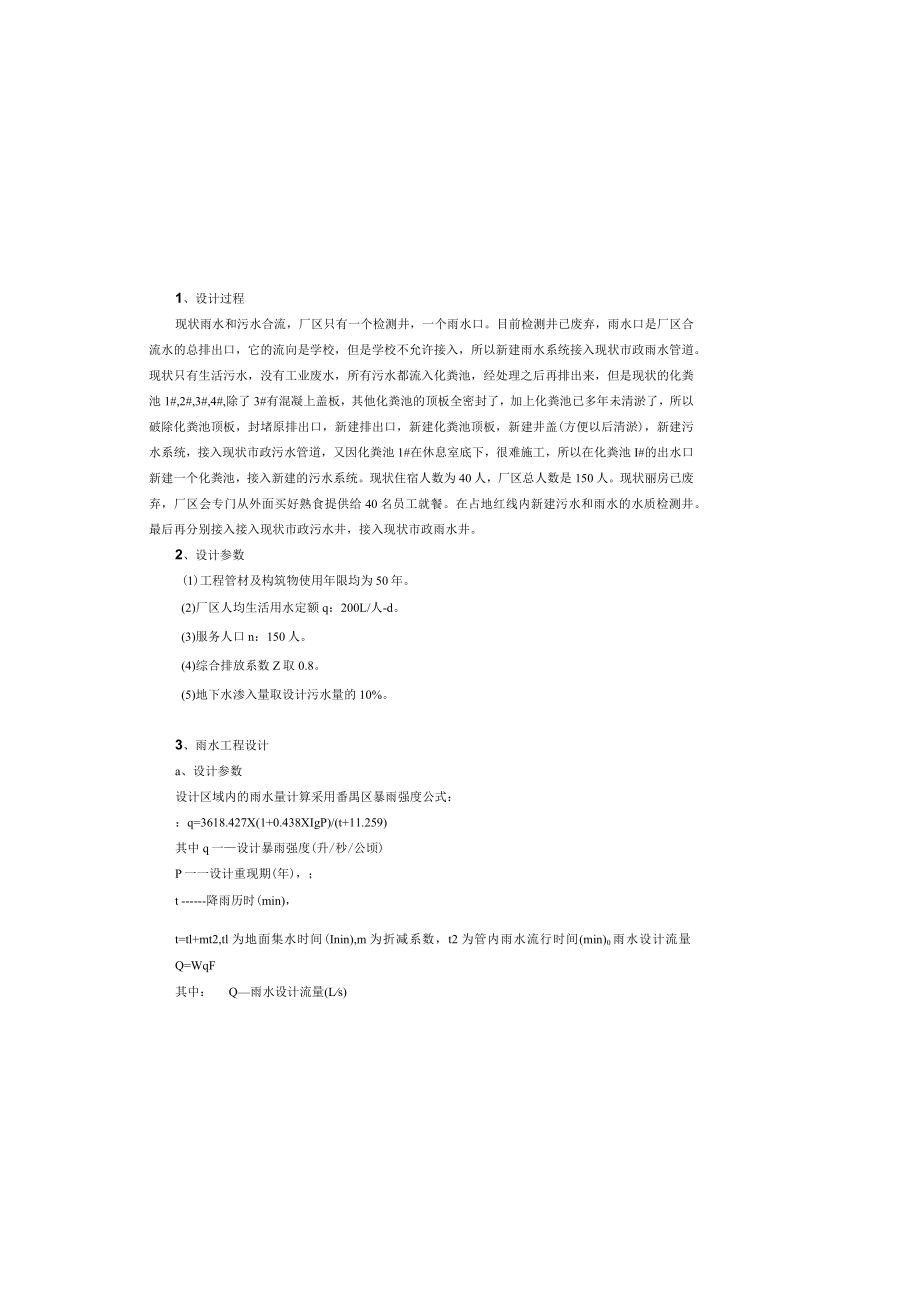

1、1、设计过程现状雨水和污水合流，厂区只有一个检测井，一个雨水口。目前检测井已废弃，雨水口是厂区合流水的总排出口，它的流向是学校，但是学校不允许接入，所以新建雨水系统接入现状市政雨水管道。现状只有生活污水，没有工业废水，所有污水都流入化粪池，经处理之后再排出来，但是现状的化粪池1#,2#,3#,4#,除了3#有混凝上盖板，其他化粪池的顶板全密封了，加上化粪池已多年未清淤了，所以破除化粪池顶板，封堵原排出口，新建排出口，新建化粪池顶板，新建井盖(方便以后清淤)，新建污水系统，接入现状市政污水管道，又因化粪池1#在休息室底下，很难施工，所以在化粪池I#的出水口新建一个化粪池，接入新建的污水系统。现状
2、住宿人数为40人，厂区总人数是150人。现状丽房已废弃，厂区会专门从外面买好熟食提供给40名员工就餐。在占地红线内新建污水和雨水的水质检测井。最后再分别接入接入现状市政污水井，接入现状市政雨水井。2、设计参数(1)工程管材及构筑物使用年限均为50年。(2)厂区人均生活用水定额q：200L/人-d。(3)服务人口n：150人。(4)综合排放系数Z取0.8。(5)地下水渗入量取设计污水量的10%。3、雨水工程设计a、设计参数设计区域内的雨水量计算采用番禺区暴雨强度公式：q=3618.427X(1+0.438XIgP)/(t+11.259)其中q一设计暴雨强度(升/秒/公顷)P一一设计重现期(年)，

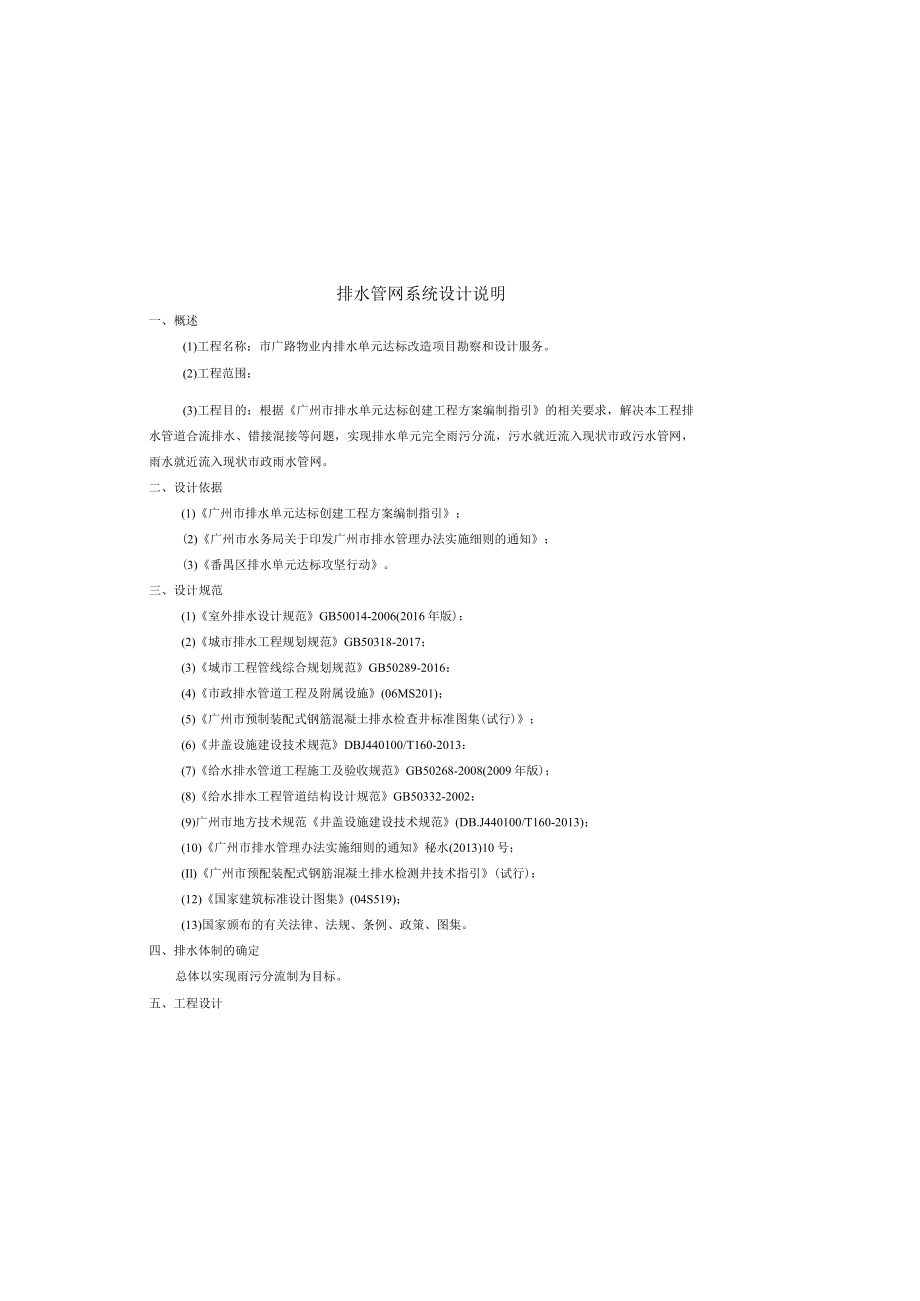

3、；t降雨历时(min)，t=tl+mt2,tl为地面集水时间(Inin),m为折减系数，t2为管内雨水流行时间(min)0雨水设计流量Q=WqF其中：Q雨水设计流量(Ls)排水管网系统设计说明一、概述(1)工程名称：市广路物业内排水单元达标改造项目勘察和设计服务。(2)工程范围：(3)工程目的：根据广州市排水单元达标创建工程方案编制指引的相关要求，解决本工程排水管道合流排水、错接混接等问题，实现排水单元完全雨污分流，污水就近流入现状市政污水管网，雨水就近流入现状市政雨水管网。二、设计依据(1)广州市排水单元达标创建工程方案编制指引；(2)广州市水务局关于印发广州市排水管理办法实施细则的通知；(
4、3)番禺区排水单元达标攻坚行动。三、设计规范(1)室外排水设计规范GB50014-2006(2016年版)：(2)城市排水工程规划规范GB50318-2017；(3)城市工程管线综合规划规范GB50289-2016：(4)市政排水管道工程及附属设施(06MS201)；(5)广州市预制装配式钢筋混凝土排水检查井标准图集(试行)；(6)井盖设施建设技术规范DBJ440100/T160-2013：(7)给水排水管道工程施工及验收规范GB50268-2008(2009年版)；(8)给水排水工程管道结构设计规范GB50332-2002：(9)广州市地方技术规范井盖设施建设技术规范(DB.J440100/

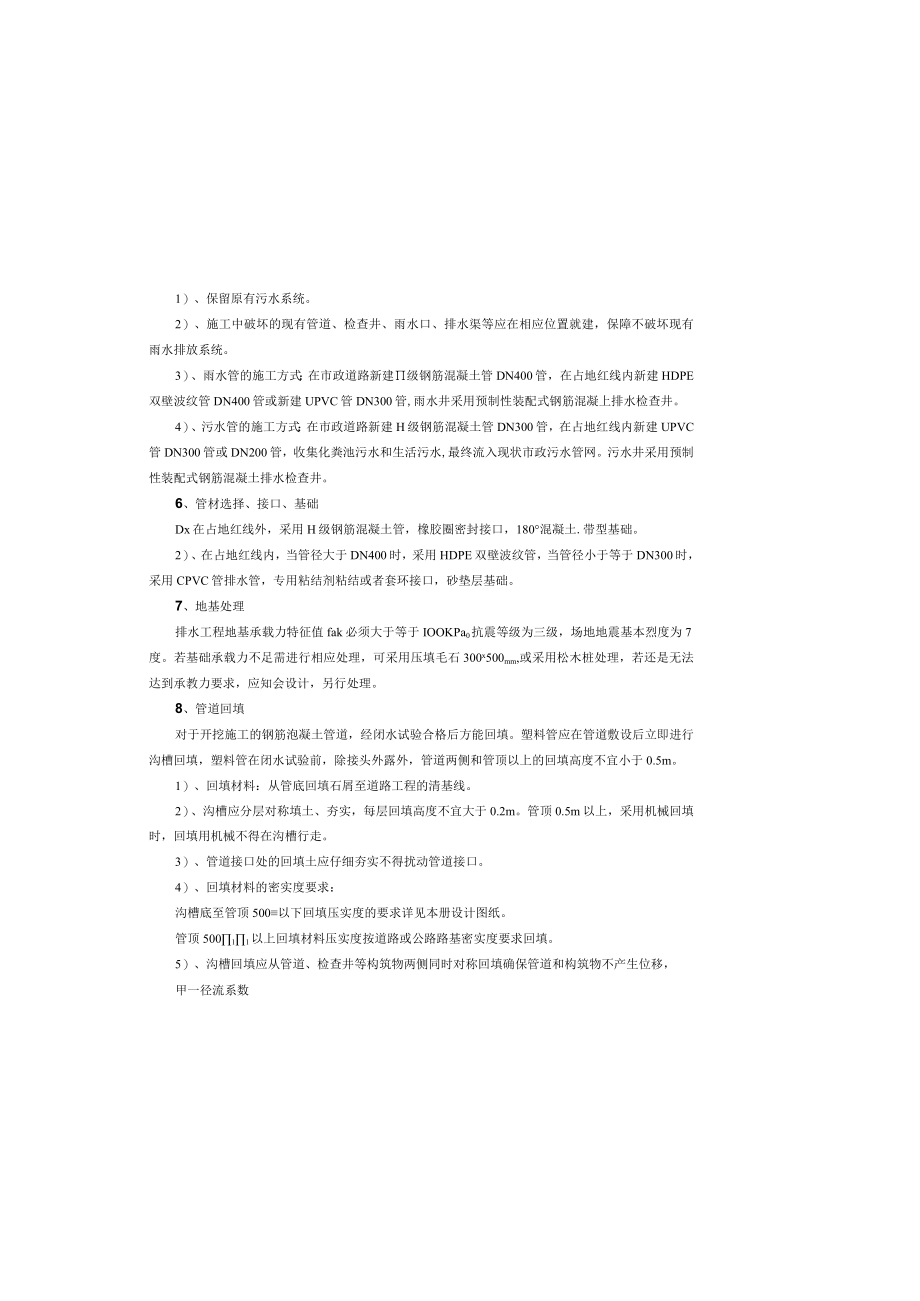

5、T160-2013)；(10)广州市排水管理办法实施细则的通知秘水(2013)10号；(Il)广州市预配装配式钢筋混凝土排水检测井技术指引(试行)：(12)国家建筑标准设计图集(04S519)；(13)国家颁布的有关法律、法规、条例、政策、图集。四、排水体制的确定总体以实现雨污分流制为目标。五、工程设计1）、保留原有污水系统。2）、施工中破坏的现有管道、检查井、雨水口、排水渠等应在相应位置就建，保障不破坏现有雨水排放系统。3）、雨水管的施工方式：在市政道路新建级钢筋混凝土管DN400管，在占地红线内新建HDPE双壁波纹管DN400管或新建UPVC管DN300管,雨水井采用预制性装配式钢筋混凝上
6、排水检查井。4）、污水管的施工方式：在市政道路新建H级钢筋混凝土管DN300管，在占地红线内新建UPVC管DN300管或DN200管，收集化粪池污水和生活污水,最终流入现状市政污水管网。污水井采用预制性装配式钢筋混凝土排水检查井。6、管材选择、接口、基础Dx在占地红线外，采用H级钢筋混凝土管，橡胶圈密封接口，180混凝土.带型基础。2）、在占地红线内，当管径大于DN400时，采用HDPE双壁波纹管，当管径小于等于DN300时，采用CPVC管排水管，专用粘结剂粘结或者套环接口，砂垫层基础。7、地基处理排水工程地基承载力特征值fak必须大于等于IOOKPa0抗震等级为三级，场地地震基本烈度为7度。
7、若基础承载力不足需进行相应处理，可采用压填毛石300x500mm,或采用松木桩处理，若还是无法达到承教力要求，应知会设计，另行处理。8、管道回填对于开挖施工的钢筋泡凝土管道，经闭水试验合格后方能回填。塑料管应在管道敷设后立即进行沟槽回填，塑料管在闭水试验前，除接头外露外，管道两侧和管顶以上的回填高度不宜小于0.5m。1）、回填材料：从管底回填石屑至道路工程的清基线。2）、沟槽应分层对称填土、夯实，每层回填高度不宜大于0.2m。管顶0.5m以上，采用机械回填时，回填用机械不得在沟槽行走。3）、管道接口处的回填土应仔细夯实不得扰动管道接口。4）、回填材料的密实度要求：沟槽底至管顶500以下回填压实
8、度的要求详见本册设计图纸。管顶50011以上回填材料压实度按道路或公路路基密实度要求回填。5）、沟槽回填应从管道、检查井等构筑物两侧同时对称回填确保管道和构筑物不产生位移，甲一径流系数F-汇水面积(hm2)其中道路雨水起点集水时间tl采用12分钟，设计根据规划并结合规范重现期采用5年。地面径流系数4,本设计道路采用综合径流系数*0.45。t2为管道内流行时间，F为汇水面积。3、污水水力计算污水预测按照广州水务局关于印发广州市排水管理办法实施细则的通知，结合广州市排水工程技术管理规定，计算方法公式如下：Q*=nqzl000X1.1Q=1502000.810001.1=29.392(td)(1)排
9、水管的流量，按照下列公式计算：Q=V-A(Ls)其中：Q设计流量5s):A水流有效断面面积(m2)；V流速(ms).(2)排水管的流速，按照下列公式计算：V=产3y5/S)其中：V流速(ms)；R一一水力半径5)；i水力坡降：n一一粗糙系数，塑料管取OQ1,钢筋混凝土管取0.014。4、管线线位确定D、若布置在建筑之前，则布置在建筑前2.0米外。2)、若上述位置与其他管线位置冲突，可根据实际情况做调整。无调整空间，应知会设计,另行处理。5、排水设计该范围内要实施雨污分流，实施如下：3）、下管时须采用可靠的机具，平稔下沟，不得与沟壁、槽底激烈碰撞，吊装时应有两个吊点，严禁穿心吊装。4）、管道的连
10、接均应符合设计规定和行业标准，胶圈套管连接接口应牢固严密，焊接及粘结的接口质量应符合规范允许偏差的质量要求。5）、承插式连接的承口应逆水流方向，插口顺水流方向敷设。6）、雨季施工时应采取防止管道上浮的措施。若管道安装完毕后发生管道上浮时，应进行管内底高程的复测和外观检测，如发现位移、漂浮、拔口等现象，应即使返工处理。7）、本工程施工的雨水管道、管渠等在覆土前按设计耍求做闭水试验。所有试验必须在工程监理的参与及监督下实施。七、路面修复1、排水工程完成后，需对遭破坏的路面进行修复，未铺装路面可根据校区需要在管道铺设后按下面道路结构进行道路建设。修复路面结构详见道路专业。八、管道附属构筑物：1、检查
11、井选择采用中IOOO预制装配式排水检查井（做法详参广州市水务局广州市市政工程设计研究总院预制式钢筋混凝土排水检查井图集，页8）。检查井井盖采用700球墨铸铁防盗井盖，承压要求重D400,井盖的相关技术标准必须符合广州市水务局印发的广州市井盖设施建设技术规范（DBJ440100T160-2013）要求，井盖样式参考广州市水务局关于印发广州市排水管理办法实施细则的通知第29页，踏步施工详见国标14S501T。2、水质检测井采用1000预制装配式钢筋混凝土圆形沉砂检查井，应满足广州市预制装配式钢筋混凝土排水检查井标准图集（试行）沉砂井做法，安装格栅，具体详见水质检测井附属设施大样图O3、检查并施工要
12、求1）、由于测量高程点间距较大，图中检查井盖所注路面标高仅供参考，所有井面标高要求与现状道路路面齐平，井环需做加强处理，可等路面成型后再座浆。2）、污水管、雨水管和合流污水管的检查井井盖上应分别有“雨”、“污”标识。3）、混凝土管与检查井连接，详见市政排水管道及附属设施06MS201-2-27或国标02S515。必要时可以对管道采取限位措施。9、管线交叉1）、各类管道在交叉安装中相碰交叉时，承插口管道的接口应避开相交处。2）、凡在管道交叉的部位，下层管道沟槽回填碎石至上层管基础底（基础底上按各专业的要求施作），回填宽度为上层管管外径两侧各加lm（多排管道交叉多最外的管外加1m）。具体做法参见给
13、水排水管道工程施工及验收规范（GB50268-2008）交叉处理。3）、当污水管从给水管下方穿越时，若管间垂直净距小于O.25m,给水管管底以下包角135。范围内的全部沟槽浇筑混凝土，处理沟槽长度为给水管管径加03m：如净距大于0.25m时，给水管管底以下整个沟槽回填砂石或石粉渣，给水管管道铺筑135混凝土或砂浆的带形管座，其处理沟槽长度同前。4）、当污水管从电缆管块下方穿越时，在电缆管块基础底面以下20OfnIn沟槽中回填低强度等级的混凝上，其沿管道方向的长度不应小于管块基础宽度加300mm,其间不留空隙。电缆管块基础底面以下大于200范围内可回填混凝土或砌砖。六、工程施工1、管道施工方式D
14、、当场地满足放坡要求，埋深较浅的支管道、预留管道及截污管道，可根据给水排水管道施工与验收规范（GB50268-2008）进行放坡开挖施工，管槽开挖施工采取分段开挖，支护，铺管，回填，轮回作业。本工程排水管道的管沟开挖深度HVL5m时采用放坡开挖，部分管道开挖深度小于1.5m但由于放坡开挖断面不足时采用支护开挖，具体情况由现场根据实际情况确定：L5WHV2.5m时，采用槽钢支护开挖。当管沟开挖深度大于2.5m小于3.5m时，采用6m支护开挖；管道开挖方式具体详见排水纵断面图及排水管道沟槽支护大样图。管道及构筑物沟槽开挖边坡应有一定的坡度以保证施工安全。沟槽开挖边坡最陡值根据不同土质按控制（详见管
