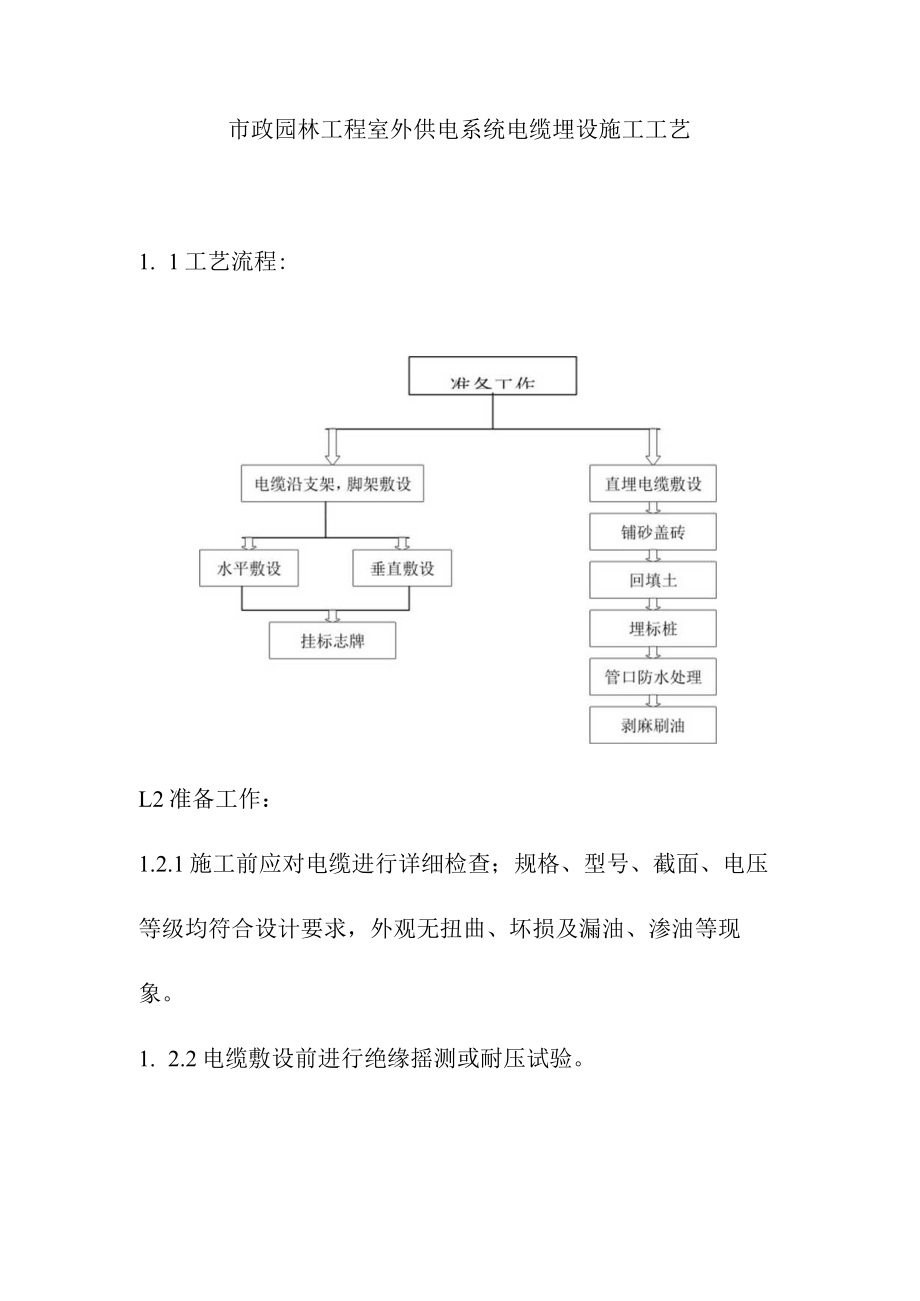

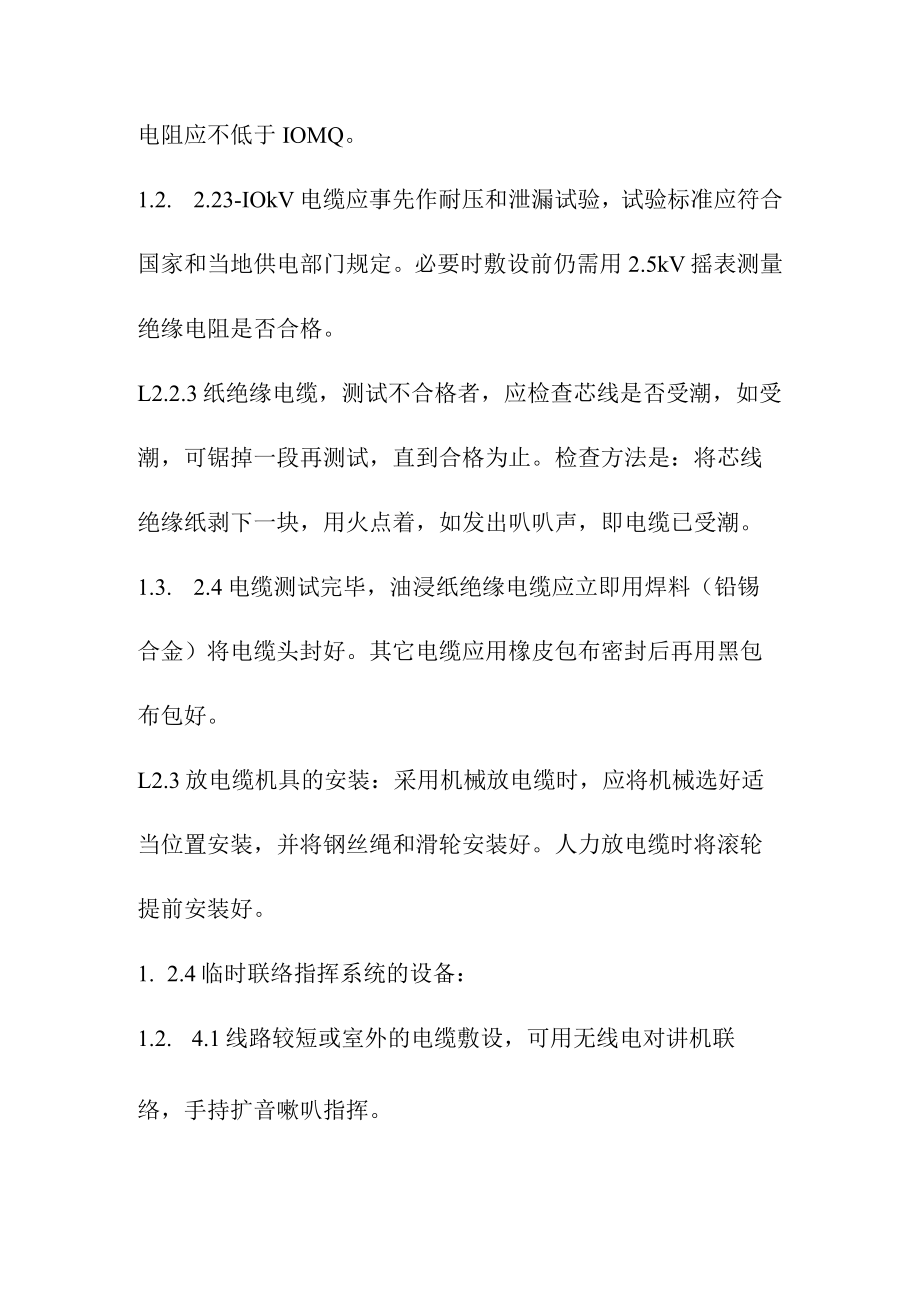

1、市政园林工程室外供电系统电缆埋设施工工艺1. 1工艺流程:L2准备工作：1.2.1施工前应对电缆进行详细检查；规格、型号、截面、电压等级均符合设计要求，外观无扭曲、坏损及漏油、渗油等现象。1. 2.2电缆敷设前进行绝缘摇测或耐压试验。电阻应不低于IOMQ。1.2. 2.23-IOkV电缆应事先作耐压和泄漏试验，试验标准应符合国家和当地供电部门规定。必要时敷设前仍需用2.5kV摇表测量绝缘电阻是否合格。L2.2.3纸绝缘电缆，测试不合格者，应检查芯线是否受潮，如受潮，可锯掉一段再测试，直到合格为止。检查方法是：将芯线绝缘纸剥下一块，用火点着，如发出叭叭声，即电缆已受潮。1.3. 2.4电缆测试完

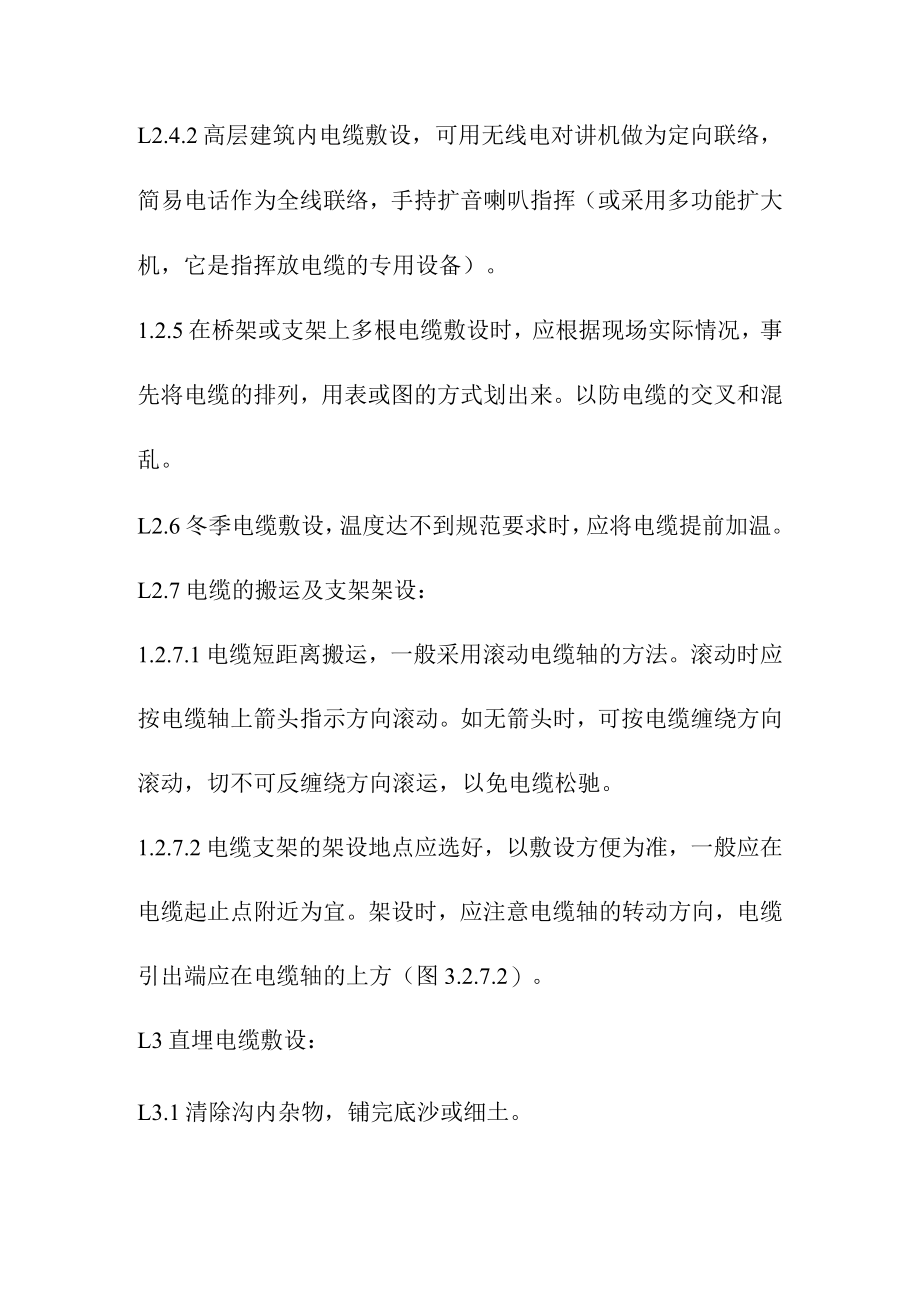

2、毕，油浸纸绝缘电缆应立即用焊料（铅锡合金）将电缆头封好。其它电缆应用橡皮包布密封后再用黑包布包好。L2.3放电缆机具的安装：采用机械放电缆时，应将机械选好适当位置安装，并将钢丝绳和滑轮安装好。人力放电缆时将滚轮提前安装好。1. 2.4临时联络指挥系统的设备：1.2. 4.1线路较短或室外的电缆敷设，可用无线电对讲机联络，手持扩音嗽叭指挥。L2.4.2高层建筑内电缆敷设，可用无线电对讲机做为定向联络，简易电话作为全线联络，手持扩音喇叭指挥（或采用多功能扩大机，它是指挥放电缆的专用设备）。1.2.5在桥架或支架上多根电缆敷设时，应根据现场实际情况，事先将电缆的排列，用表或图的方式划出来。以防电缆的
3、交叉和混乱。L2.6冬季电缆敷设，温度达不到规范要求时，应将电缆提前加温。L2.7电缆的搬运及支架架设：1.2.7.1电缆短距离搬运，一般采用滚动电缆轴的方法。滚动时应按电缆轴上箭头指示方向滚动。如无箭头时，可按电缆缠绕方向滚动，切不可反缠绕方向滚运，以免电缆松驰。1.2.7.2电缆支架的架设地点应选好，以敷设方便为准，一般应在电缆起止点附近为宜。架设时，应注意电缆轴的转动方向，电缆引出端应在电缆轴的上方（图3.2.7.2）。L3直埋电缆敷设：L3.1清除沟内杂物，铺完底沙或细土。1. 3.2电缆敷设L3.2.1电缆敷设：可用人力拉引或机械牵引。采用机械牵引可用电动绞磨或托撬（旱船法）电缆敷设
4、时，应注意电缆弯曲半径应符合规范要求。1.3. 2.2电缆在沟内敷设应有适量的蛇型弯，电缆的两端、中间接头、电缆井内、过管处、垂直位差处均应留有适当的余度。1. 3.3铺砂盖砖：1.3. 3.1电缆敷设完毕、应请建设单位、监理单位及施工单位的质量检查部门共同进行隐蔽工程验收。1.3.3.2隐蔽工程验收合格，电缆上下分别铺盖IOcm砂子或细土，然后用砖或电缆盖板将电缆盖好，覆盖宽度应超过电缆两侧5cm。使用电缆盖板时，盖板应指向受电方向。L3.4回填土。回填土前，再作一次隐蔽工程检验，合格后，应及时回填土并进行夯实。电缆的拐弯、接头、交叉、进出建筑物等地段应设明显方位标桩。直线段应适当加工工业设
5、标桩。标桩露出地面以15CnI为宜。L3.6直埋电缆进出建筑物，室内过管口低于室外地面者，对其过管按设计或标准图册做防水处理。L3.7有麻皮保护层的电缆，进入室内部分，应将麻皮剥掉,并涂防腐漆。L4电缆沿支架、桥架敷设：1.4.1水平敷设1. 4.1.1敷设方法可用人力或机械牵引。I 4L2电缆沿桥架或托盘敷设时，应单层敷设，排列整齐。不得有交叉，拐弯处应以最大截面电缆允许弯曲半径为准。L4.1.3不同等级电压的电缆应分层敷设，高压电缆应敷设在上层。II 4.1.4同等级电压的电缆沿支架敷设时，水平净距不得小于35mmoIII .2.1垂直敷设，有条件最好自上而下敷设。土建未拆吊车前，将电缆吊
6、至楼层顶部。敷设时，同截面电缆应先敷设低层，后敷设高层，要特别注意，在电缆轴附近和部分楼层应采取防滑措施。IV 4.2.2自下而上敷设时，低层小截面电缆可用滑轮大绳人力牵引敷设。高层、大截面电缆宜用机械牵引敷设。L4.2.3沿支架敷设时，支架距离不得大于1.5米，沿桥架或托盘敷设时，每层最少加装两道卡固支架。敷设时，应放一根立即卡固一根。V .4.2.4电缆穿过楼板时，应装套管，敷设完后应将套管用防火材料封堵严密。L5挂标志牌：L5.1标志牌规格应一致，并有防腐性能，挂装应牢固。L5.2标志牌上应注明电缆编号、规格、型号及电压等级。L5.3直埋电缆进出建筑物、电缆井及两端应挂标志牌。L5.4沿支架桥架敷设电缆在其两端、拐弯处、交叉处应挂标志牌，直线段应适当增设标志牌。
