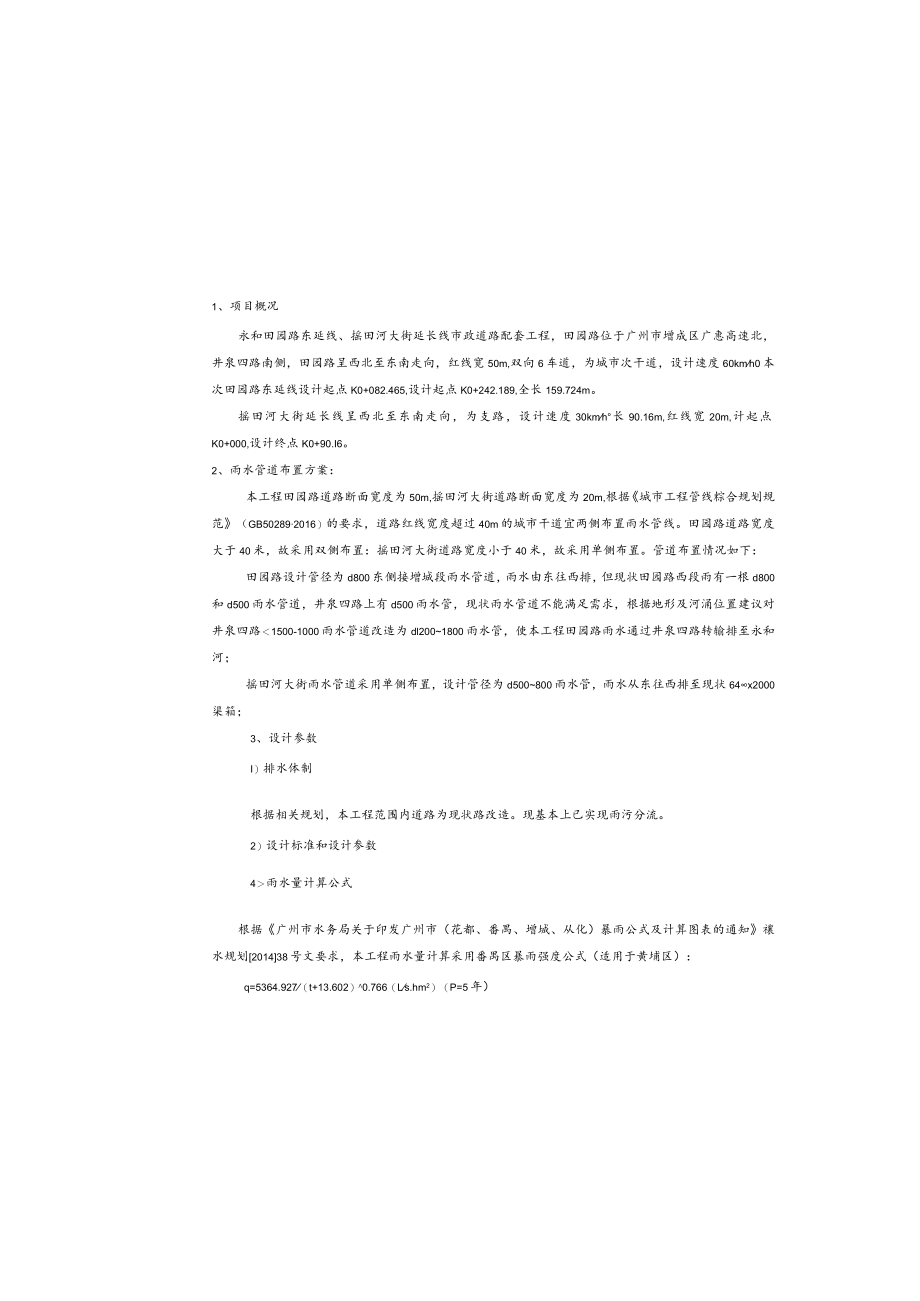

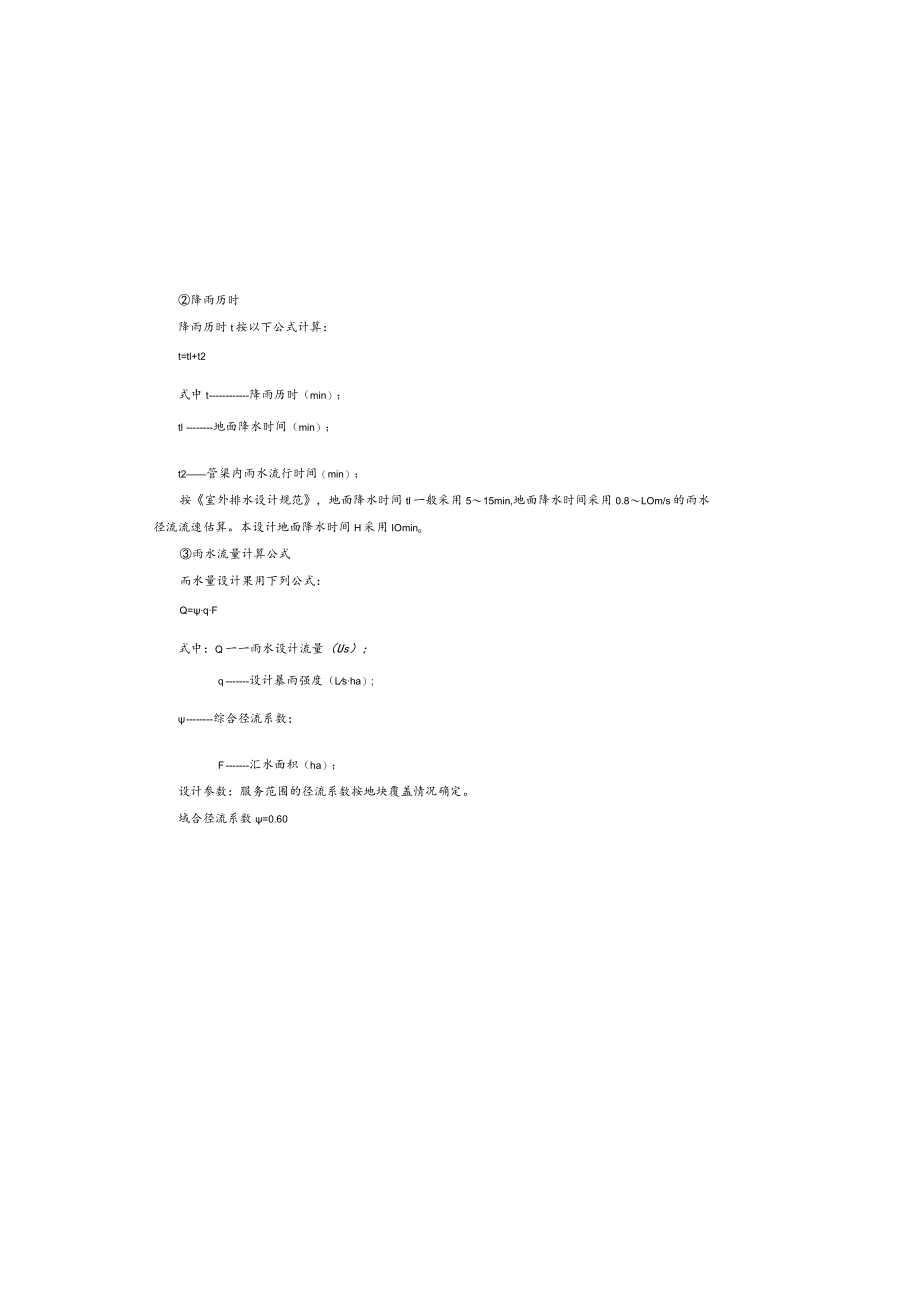

1、市政道路及配套工程雨水径流计算书降雨历时降雨历时t按以下公式计算：t=tl+t2式中t降雨历时（min）；tl地面降水时间（min）；t2管渠内雨水流行时间（min）；按室外排水设计规范，地面降水时间tl一般采用515min,地面降水时间采用0.8LOm/s的雨水径流流速估算。本设计地面降水时间H采用IOmino雨水流量计算公式而水量设计果用下列公式：Q=qF式中：Q一一雨水设计流量（Us）；q设计暴雨强度（Lsha）;综合径流系数；F汇水面积（ha）；设计参数：服务范围的径流系数按地块覆盖情况确定。域合径流系数=0.601、项目概况永和田园路东延线、摇田河大街延长线市政道路配套工程，田园路位
2、于广州市增成区广惠高速北，井泉四路南侧，田园路呈西北至东南走向，红线宽50m,双向6车道，为城市次干道，设计速度60kmh0本次田园路东延线设计起点K0+082.465,设计起点K0+242.189,全长159.724m。摇田河大街延长线呈西北至东南走向，为支路，设计速度30kmh长90.16m,红线宽20m,计起点K0+000,设计终点K0+90.I6。2、雨水管道布置方案：本工程田园路道路断面宽度为50m,摇田河大街道路断面宽度为20m,根据城市工程管线粽合规划规范（GB502892016）的要求，道路红线宽度超过40m的城市干道宜两侧布置雨水管线。田园路道路宽度大于40米，故采用双侧布置
3、：摇田河大街道路宽度小于40米，故采用单侧布置。管道布置情况如下：田园路设计管径为d800东侧接增城段雨水管道，雨水由东往西排，但现状田园路西段雨有一根d800和d500雨水管道，井泉四路上有d500雨水管，现状雨水管道不能满足需求，根据地形及河涌位置建议对井泉四路1500-1000雨水管道改造为dl2001800雨水管，使本工程田园路雨水通过井泉四路转输排至永和河；摇田河大街雨水管道采用单侧布置，设计管径为d500800雨水管，雨水从东往西排至现状64x2000渠箱；3、设计参数I）排水体制根据相关规划，本工程范围内道路为现状路改造。现基本上已实现雨污分流。2）设计标准和设计参数4雨水量计算
4、公式根据广州市水务局关于印发广州市（花都、番禺、增城、从化）暴雨公式及计算图表的通知禳水规划201438号文要求，本工程雨水量计算采用番禺区暴雨强度公式（适用于黄埔区）：q=5364.927（t+13.602）0.766（Ls.hm2）（P=5年）4雨水径流控制计算项目名称永和田园路东延线、摇田河大街延长线市政道路及配套工程建设单位广州市开发区财政投资建设项目管理中心排水设施性质M公共排水设施口非公共排水设施设计阶段施工图设计占地面积11049.42平方米计算书总页数5计算书基本内容：1) 口基本资料：2) 口是设前综合径流系数计算：3) 口建设前雨水径流量计算：4) 口建设后综合径流系数计算
5、；5) 口墟设后雨水径流量计算；6) 口雨水径流控制措施计算7) 口结论D井本赍料a,原始地形图；b.技术方案总平面图；c,各类下垫面分布图根据文件要求规定,“新建城区综合径流系数的确定以最大限度减少对城市原有水生杰环境的破坏为原则,一般控制不超过0.7：硬化地面中，可渗透地面面积比例不低于40%”的原则.依据原始地形图及各类下垫面，速设前各下垫面的面积统计如表1：根据技术方案平面图，建设后未采取雨水径流控制措施时下垫面的面积统计如表2。各下垫面雨量径流系数根据室外排水设计标准(GB50014-2021)取值：汇水范围内各下垫面径流系数取值如下表：表1汇水范围内各下垫面径流系数取值表下垫面归类
6、下垫面种类计算取值非渗透路面硬屋面、沥青屋面、未铺石子的屋面0.85混凝土和沥青路面0.9铺石子的平屋面0.90大块石铺坳路面或沥青表面处理的碎石路面0.60村庄用地0.6水面1可渗透路面干砌痔石或碎石路面0.38级配碎石路面0.40非铺砌的土路面0.30透水性人行道及非机动车道0.30渗透铺装地面0.15农田用地0.25疑地疑地或下沉式(下凹式)绿地0.20绿化屋面0.30植被草沟0.15雨水花园0.15合计2)龛设京保合径流系数计算建设前下垫面统计结果如下表：表2建设前下垫面面积统计下垫面种类面积(m2)径流系数取值硬路面3729.790.90透水铺奘225.930.15球地6417.25
7、0.15硬屋面676.450.9合计11049.42健设前标合径流系数计算公式示意如下（加权平均法）：_gLXL）+（FL路面X+空）+gX2J建设用地djH）.=（3729.79*0.90）+（225.93*0.15）+（6417.25*0.15）+（676.45*0.9）1/11049.42=0.453）建设酋南水径流量的计算定设前雨水径流量计算公式如下所示：Q,j,q,=Q,悯:-QdEQl=qF设计暴雨强度，应按下列公式计算：q=5364.927（t+13.6O2）O.766（ls.hm2）（P=5年）式中：q一设计暴南强度L（shm2）1；t降雨历时（min）,取值lOmin：代入数
8、据，设计暴雨强度计算结果为47630L/（s-hm2）.由于项目建设前，没有雨水径流削减措施，因此，Qa=0,则赛设前雨水径流量计算如下:Q.itq.=0.45*476.3011049.42/10000=236.34（LZs）4）建设后综合径流系数计算根据建设项目总平面布置图,姚计得出表3.项目建设后汇水范围内下垫面面枳统计如下:表3未采取雨水径流控制措施前下垫面统计下垫面种类面积（m2）径流系数取值沥青路面6413.570.9透水路面2758.370.15绿地1877.480.2合计11049.42建设项目建设后综合径流系数计算如下：dw=(6413.57*0.9)+(2758.37*0,1
9、5)+(1877.48*0.2)VIIO49.42O.595）建设后未采取措施时的雨水径流量建设后雨水径流量计算公式如下所示：QsjhWFF设计暴雨强度，应按下列公式计算：q=53M.927（t+13.602）a0.766（Ls.hm2）（P=5年）式中：q设计暴雨强度U（shm2）；t降雨历时（min）,取值lOmin：代入数据，设计暴雨强度计算结果为476.3OlJ（shm2）,建设后未果取雨水径流控制措施时设计雨水流量计算如下：Qt.j1,=0.59*476.30*11049.42/10000=312.52（Us）6）与国家、广东省、广州市雨水径流控制相关文件要求对照根据以上计算结果,得
10、出：a）建设后的未采取径流控制措施的雨水径流量31252Ls,建设前的雨水径流量236.34Ls:项目速设前的径流系数为0.45,项目建设后未采取雨水径流控制措施时综合径流系数为0.58,可采取下沉式绿地、植草沟、透水铺装和滞蓄排设葩等径流控制消减流量，本工程采用下沉式媒地和生态树池。7）雨水径流控制（1）下凹式绿化带（本工程面积ll049.42m2）下沉式（下凹式）绿地雨水径流削液量计算式中：Qxd下沉式（下凹式）绿地雨水径流削减量（L/s）：Sx下沉式（下凹式）绿地下渗量（Us）;Ux下沉式（下凹式）绿地蓄水量（L）；t降雨历时（min）：Tx下沉式（下凹式）绿地蓄水量排空时间（lh）.其
11、中，下渗量计算公式：S=IOOOaKJFa式中：珠合安全系数，一般可取0.50.6（本工程0.55）：K土壤渗透速率（ms）（本工程不考虑土壤下渗）：J一水力坡度，唯直下渗时,J=I;FXa一下沉式（下凹式）绿地面积（）.本工程计算如下：绿地下渗量SX=OL/$绿地蓄水量：U1=F1Jiw=464.07*0.15（平均下沉深度m）=69.6110L下沉式（下凹式）嫩地雨水径流削减量：Qxd=69.61X10i601069.61X10i60601+0=96.68Ls（2）生杰树池（本工程面积49.5m?）生态树池雨水径流削减量计算Q*+*s,*X式中：Qxd生态树池雨水径流削减量（L/s）；Sx
12、生态树池绿地下渗量（ls）;Ux生态树池绿地蓄水量（L）；t降雨历时（min）；Tx生杰树池番水量排空时间（Ih）e其中，下渗量计算公式：S=IOOOaKJFa式中：琮合安全系数，一般可取0.50.6（本工程0.55）；K土壤渗透速率（Ws）（本工程不考虑土壤下渗）：J水力坡度,垂直下渗时，J=I;FXa一生态树池面枳（m2）本工程计算如下：生态树池下渗量SkOUs生态树池蓄水量：UX=FNhX=49.5x0.20（平均下沉深度m）=9.9IOjL生态树池雨水径流削成理：Qxd=12.8l0i60l0-12.8l06060l-K）=13,75Is本工程雨水径流控制措施雨水径流削求量:Qfd=9
13、6.68+13.75=110.43(LZs)8）雨水径年径流总量控制率（1）计算公式:设计调蓄容积一般采用容枳法进行计算，公式如下：V=IOHF式中V调一设计调蓄容积，m：H设计降雨量，mm3-综合雨量径流系数；F汇水面积，hnrw其中设计降雨量按照表3.1确定，当年径流总量控制率为中间数值时，设计降雨量可用内插法求得控制率(tnm)（2）本工程调蓄容积:广州市的年径流总量控制率与设计降水，的对应曲线和表格ffimrn年径流总量65%设计降雨量30.3,oo90.00%10.00%*70.00*00%SSOoo*S4000%詈00%20.00%10.00%000%22.1本工程绿地（下沉式绿地
14、+生态树池）面积约为464.07平方米，绿地蓄水量：U=FXahX=464.07x0.15（平均下沉深度0.2m)=69.6Im3H=VIOWF=69.61/464.07/0.59*1000=12.12nm本工程年径流总量控制率约为：49%9）年径流污染削*率年径流污染削减率P计算公式如下径流污染控制率=年径流总量控制率*（n透水砖人行道F透水砖人行道+下凹式绿地F下凹式绿地）/（F透水砖步行遒+F下凹式绿地）本工程年径流污染控制率为：49*（O.85*2758.37+O.85*1877.48V（2758.37+1877.48）=36.71%10）结论与建衩a）本工程雨水系统属于市政排水设施，在线化带采用下凹式域化带和生态树池,用于削减道路工程葩围内雨水量。本工程路面实施范圉内，要求建设后径流量不大于超设前，常设前的雨水径流量312.52/s,本工程雨水径流削减量为110.43Ls,速设后采取径流控制
