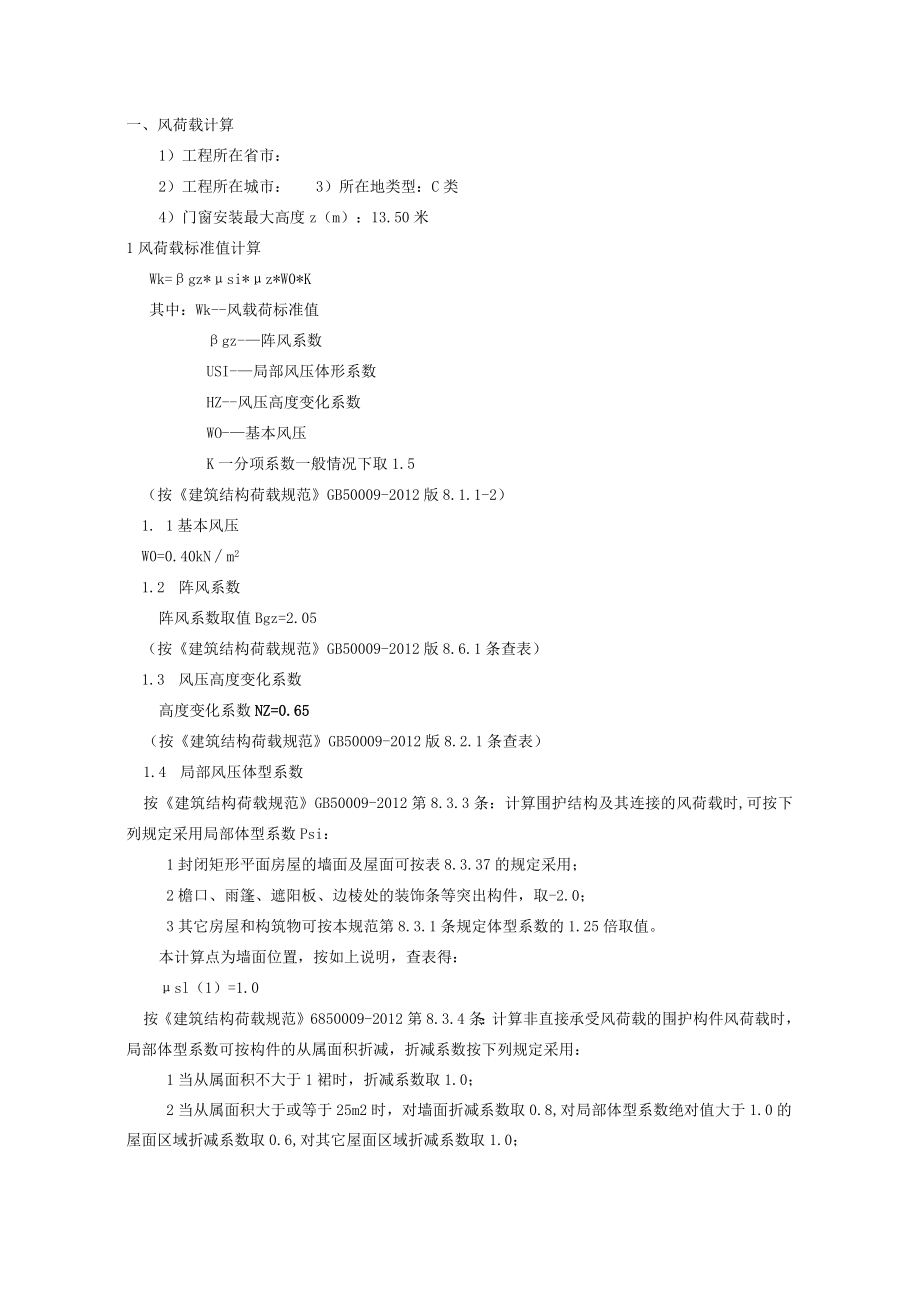

建筑外窗抗风压性能计算书.docx_第1页
第1页 / 共4页

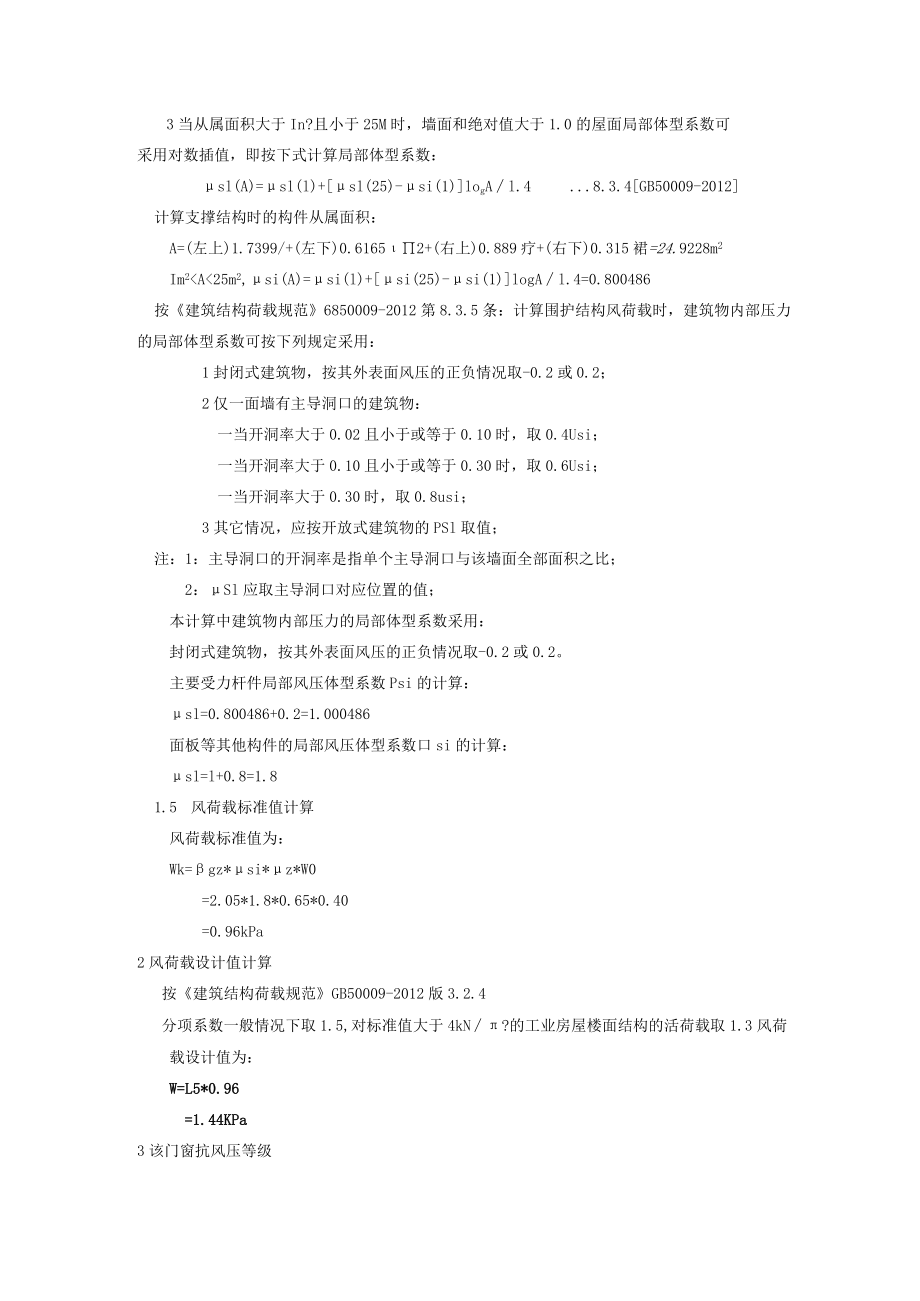

建筑外窗抗风压性能计算书.docx_第2页
第2页 / 共4页
建筑外窗抗风压性能计算书.docx_第3页
第3页 / 共4页
建筑外窗抗风压性能计算书.docx_第4页
第4页 / 共4页
亲,该文档总共4页,全部预览完了,如果喜欢就下载吧!
资源描述

《建筑外窗抗风压性能计算书.docx》由会员分享,可在线阅读,更多相关《建筑外窗抗风压性能计算书.docx(4页珍藏版)》请在第壹文秘上搜索。

1、一、风荷载计算1)工程所在省市:2)工程所在城市:3)所在地类型:C类4)门窗安装最大高度z(m):13.50米1风荷载标准值计算Wk=gz*si*z*W0*K其中:Wk-风载荷标准值gz-阵风系数USI-局部风压体形系数HZ-风压高度变化系数WO-基本风压K一分项系数一般情况下取1.5(按建筑结构荷载规范GB50009-2012版8.1.1-2)1. 1基本风压W0=0.40kNm21.2 阵风系数阵风系数取值Bgz=2.05(按建筑结构荷载规范GB50009-2012版8.6.1条查表)1.3 风压高度变化系数高度变化系数NZ=0.65(按建筑结构荷载规范GB50009-2012版8.2.

2、1条查表)1.4 局部风压体型系数按建筑结构荷载规范GB50009-2012第8.3.3条:计算围护结构及其连接的风荷载时,可按下列规定采用局部体型系数Psi:1封闭矩形平面房屋的墙面及屋面可按表8.3.37的规定采用;2檐口、雨篷、遮阳板、边棱处的装饰条等突出构件,取-2.0;3其它房屋和构筑物可按本规范第8.3.1条规定体型系数的1.25倍取值。本计算点为墙面位置,按如上说明,查表得:sl(1)=1.0按建筑结构荷载规范6850009-2012第8.3.4条:计算非直接承受风荷载的围护构件风荷载时,局部体型系数可按构件的从属面积折减,折减系数按下列规定采用:1当从属面积不大于1裙时,折减系

3、数取1.0;2当从属面积大于或等于25m2时,对墙面折减系数取0.8,对局部体型系数绝对值大于1.0的屋面区域折减系数取0.6,对其它屋面区域折减系数取1.0;3当从属面积大于In?且小于25M时,墙面和绝对值大于1.0的屋面局部体型系数可采用对数插值,即按下式计算局部体型系数:sl(A)=sl(l)+sl(25)-si(1)logAl.48.3.4GB50009-2012计算支撑结构时的构件从属面积:A=(左上)1.7399/+(左下)0.61652+(右上)0.889疗+(右下)0.315裙=24.9228m2Im2A25m2,si(A)=si(l)+si(25)-si(1)logAl.4

4、=0.800486按建筑结构荷载规范6850009-2012第8.3.5条:计算围护结构风荷载时,建筑物内部压力的局部体型系数可按下列规定采用:1封闭式建筑物,按其外表面风压的正负情况取-0.2或0.2;2仅一面墙有主导洞口的建筑物:一当开洞率大于0.02且小于或等于0.10时,取0.4Usi;一当开洞率大于0.10且小于或等于0.30时,取0.6Usi;一当开洞率大于0.30时,取0.8usi;3其它情况,应按开放式建筑物的PSl取值;注:1:主导洞口的开洞率是指单个主导洞口与该墙面全部面积之比;2:Sl应取主导洞口对应位置的值;本计算中建筑物内部压力的局部体型系数采用:封闭式建筑物,按其外

5、表面风压的正负情况取-0.2或0.2。主要受力杆件局部风压体型系数Psi的计算:sl=0.800486+0.2=1.000486面板等其他构件的局部风压体型系数口si的计算:sl=l+0.8=1.81.5 风荷载标准值计算风荷载标准值为:Wk=gz*si*z*W0=2.05*1.8*0.65*0.40=0.96kPa2风荷载设计值计算按建筑结构荷载规范GB50009-2012版3.2.4分项系数一般情况下取1.5,对标准值大于4kN?的工业房屋楼面结构的活荷载取1.3风荷载设计值为:W=L5*0.96=1.44KPa3该门窗抗风压等级按建筑门窗气密、水密、抗风压性能分级及检测方法GB/T7106-2019建筑外窗抗风压性能分级表分级代号123456789分级指标P31.0=P31.51.5=P32.02.0=P32.52.5=P33.03.0=P33.53.5=P34.04.0=P34.54.5=P3=5.0综上所述该门窗的综合抗风压等级为:1级
