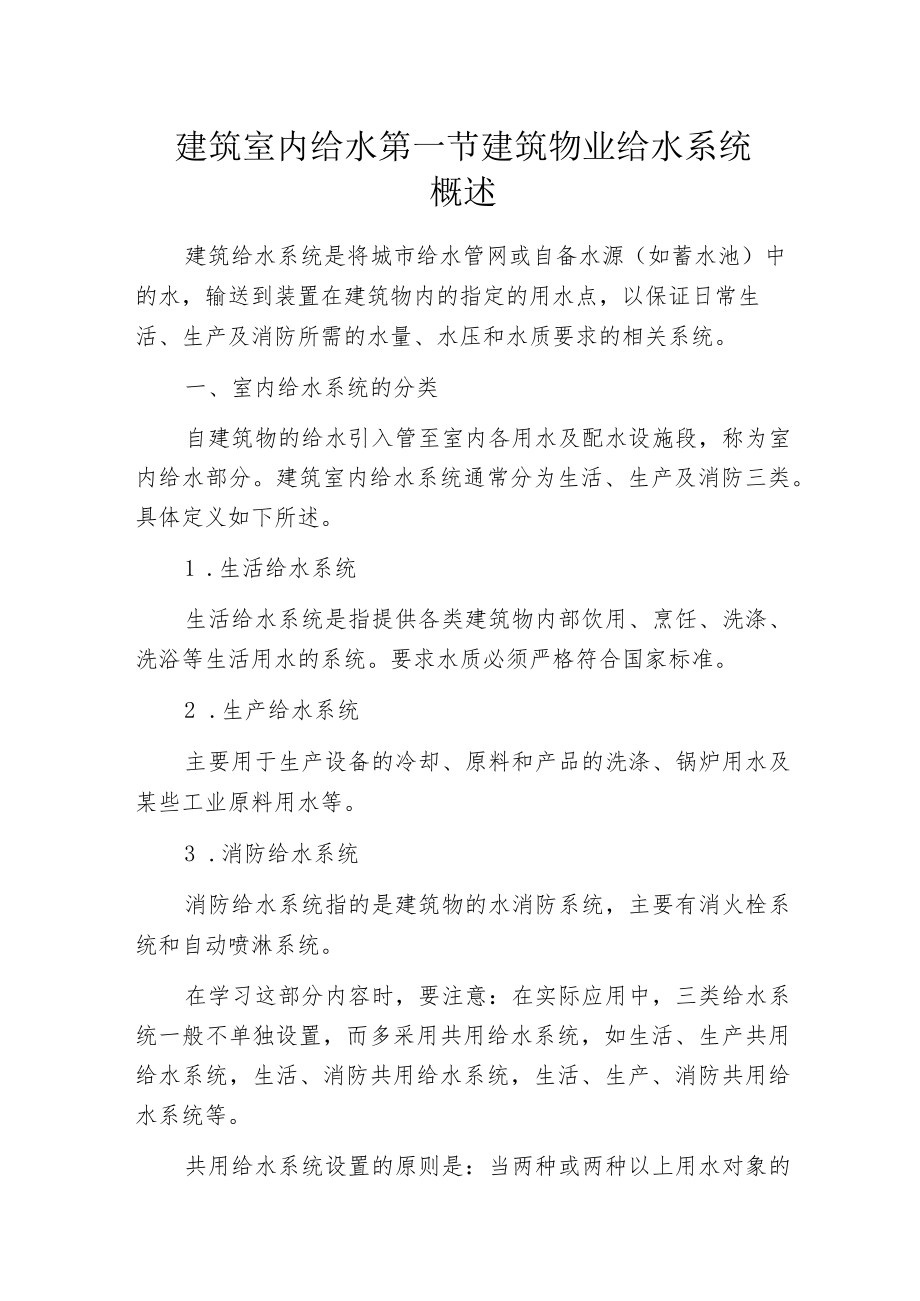

1、建筑室内给水第一节建筑物业给水系统概述建筑给水系统是将城市给水管网或自备水源（如蓄水池）中的水，输送到装置在建筑物内的指定的用水点，以保证日常生活、生产及消防所需的水量、水压和水质要求的相关系统。一、室内给水系统的分类自建筑物的给水引入管至室内各用水及配水设施段，称为室内给水部分。建筑室内给水系统通常分为生活、生产及消防三类。具体定义如下所述。1 .生活给水系统生活给水系统是指提供各类建筑物内部饮用、烹饪、洗涤、洗浴等生活用水的系统。要求水质必须严格符合国家标准。2 .生产给水系统主要用于生产设备的冷却、原料和产品的洗涤、锅炉用水及某些工业原料用水等。3 .消防给水系统消防给水系统指的是建筑物

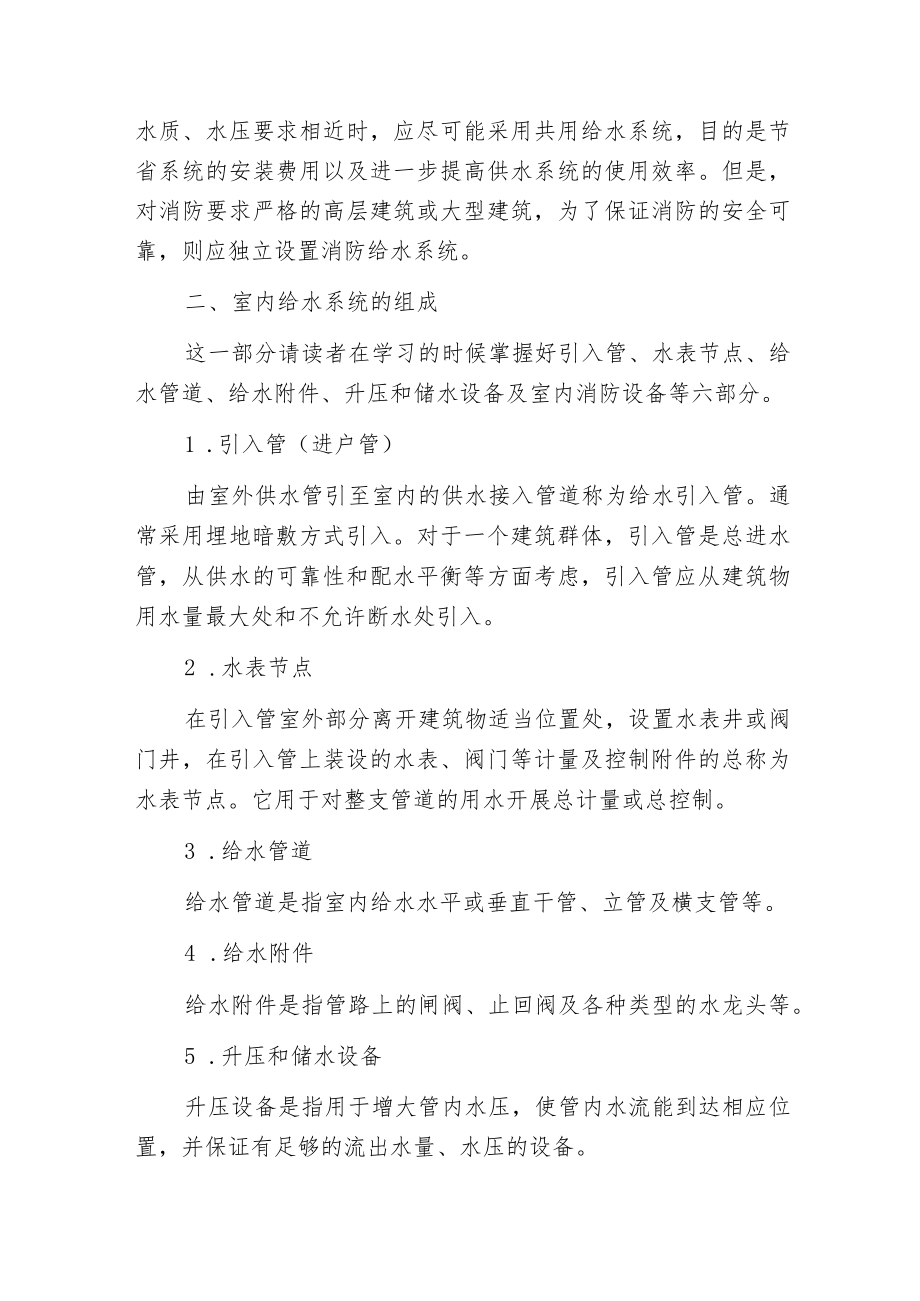

2、的水消防系统，主要有消火栓系统和自动喷淋系统。在学习这部分内容时，要注意：在实际应用中，三类给水系统一般不单独设置，而多采用共用给水系统，如生活、生产共用给水系统，生活、消防共用给水系统，生活、生产、消防共用给水系统等。共用给水系统设置的原则是：当两种或两种以上用水对象的水质、水压要求相近时，应尽可能采用共用给水系统，目的是节省系统的安装费用以及进一步提高供水系统的使用效率。但是，对消防要求严格的高层建筑或大型建筑，为了保证消防的安全可靠，则应独立设置消防给水系统。二、室内给水系统的组成这一部分请读者在学习的时候掌握好引入管、水表节点、给水管道、给水附件、升压和储水设备及室内消防设备等六部分。
3、1 .引入管（进户管）由室外供水管引至室内的供水接入管道称为给水引入管。通常采用埋地暗敷方式引入。对于一个建筑群体，引入管是总进水管，从供水的可靠性和配水平衡等方面考虑，引入管应从建筑物用水量最大处和不允许断水处引入。2 .水表节点在引入管室外部分离开建筑物适当位置处，设置水表井或阀门井，在引入管上装设的水表、阀门等计量及控制附件的总称为水表节点。它用于对整支管道的用水开展总计量或总控制。3 .给水管道给水管道是指室内给水水平或垂直干管、立管及横支管等。4 .给水附件给水附件是指管路上的闸阀、止回阀及各种类型的水龙头等。5 .升压和储水设备升压设备是指用于增大管内水压，使管内水流能到达相应位置

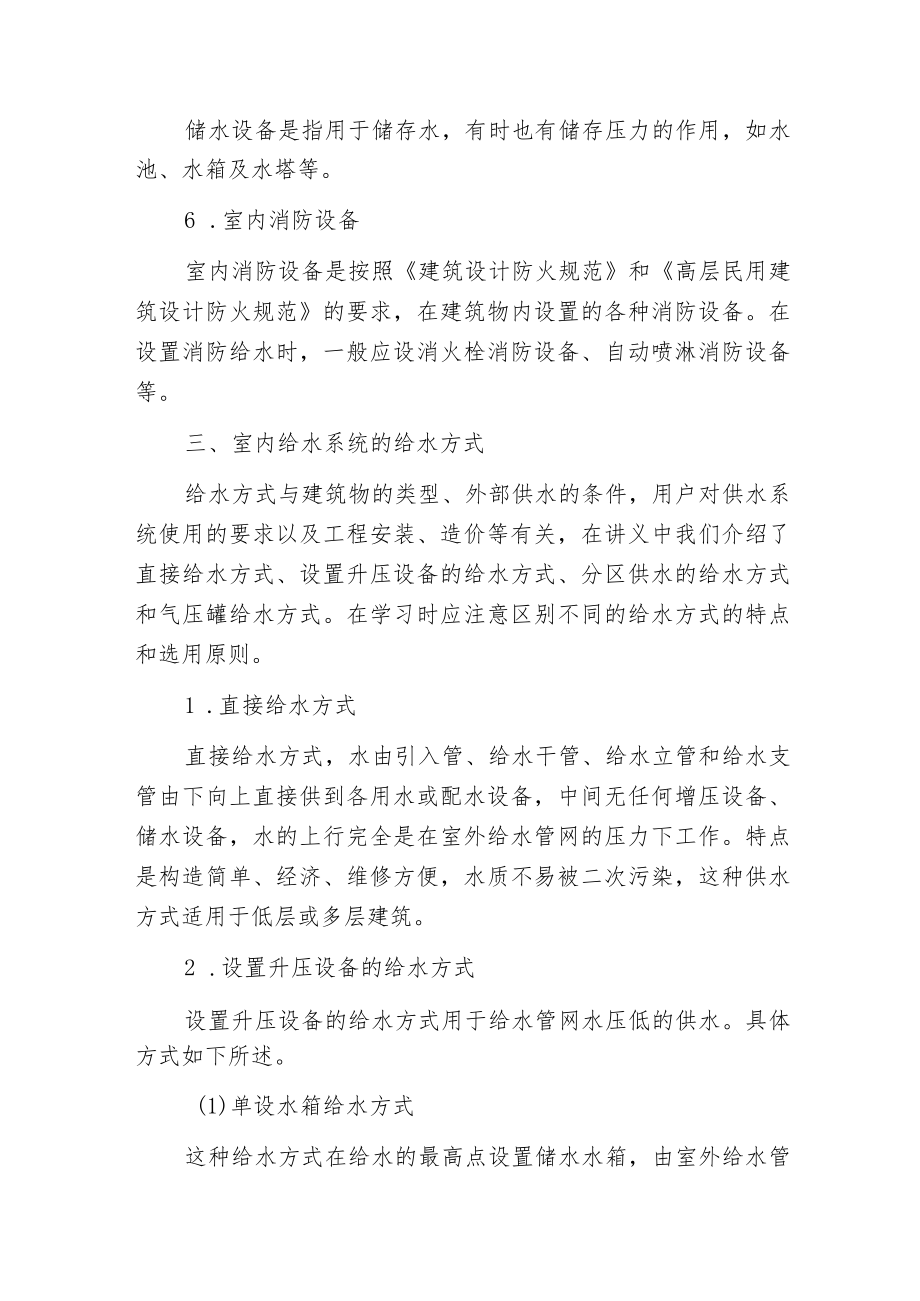

4、，并保证有足够的流出水量、水压的设备。储水设备是指用于储存水，有时也有储存压力的作用，如水池、水箱及水塔等。6 .室内消防设备室内消防设备是按照建筑设计防火规范和高层民用建筑设计防火规范的要求，在建筑物内设置的各种消防设备。在设置消防给水时，一般应设消火栓消防设备、自动喷淋消防设备等。三、室内给水系统的给水方式给水方式与建筑物的类型、外部供水的条件，用户对供水系统使用的要求以及工程安装、造价等有关，在讲义中我们介绍了直接给水方式、设置升压设备的给水方式、分区供水的给水方式和气压罐给水方式。在学习时应注意区别不同的给水方式的特点和选用原则。1 .直接给水方式直接给水方式，水由引入管、给水干管、给
5、水立管和给水支管由下向上直接供到各用水或配水设备，中间无任何增压设备、储水设备，水的上行完全是在室外给水管网的压力下工作。特点是构造简单、经济、维修方便，水质不易被二次污染，这种供水方式适用于低层或多层建筑。2 .设置升压设备的给水方式设置升压设备的给水方式用于给水管网水压低的供水。具体方式如下所述。(1)单设水箱给水方式这种给水方式在给水的最高点设置储水水箱，由室外给水管网接入直接送水至水箱内储存，再通过水的重力作用把水供应比水箱高度低的各用水点。设有水箱的给水方式适用于供水水压缺陷的场合。某些需要均匀、连续供水的场合也可以采取这种供水方式。(2)单设水泵给水方式这种给水方式是直接从市政供水
6、管网，用水泵加压供水的方式。注意，此法应征得供水部门的同意，防止外网负压。(3)水泵一水箱联合给水方式这种给水方式在建筑物的底部设储水池，将室外给水管网的水引至水池内储存，在建筑物的顶部设水箱，用水泵从储水池中抽水送至水箱，再由水箱分别给各用水点供水。适用于对供水水压、水量要求很高的建筑。3 .分区供水的给水方式这种给水方式将建筑物分成上下两个供水区(若建筑物层数较多，可以分成多于两个的供水区域)，下区直接在城市管网压力下工作，上区由水箱一水泵联合供水。两区间由一根或两根立管连通，在分区处装设阀门，必要时可使整个管网全部由水箱供水。注意，如果设有室内消防设施时，消防水泵必需要按分区用水考虑。4
7、 .气压罐给水方式这种给水方式用于室外给水管网水压缺陷，或建筑物不宜设置高位水箱以及设置水箱确有困难的情况。气压给水装置是利用密闭压力水罐内气体的可压缩性储存、调节和升压送水的给水装置，其作用相当于高位水箱或水塔，水泵从储水池吸水，经加压后送至给水系统和气压罐内；停泵时，再由气压罐向室内给水系统供水，并由气压水罐调节、储存水量及控制水泵运行。气压罐给水系统的主要设备可设在建筑物的任何高度上，安装方便，水质不易受污染，投资省，建设周期短，便于实现自动化等。但由于给水压力变动较大，所以管理及运行费用较高，供水安全性较差。气压罐给水系统尤其适用于新建建筑的施工现场的供水。综合起来，室内给水系统的给水
8、方式一般根据以下原则来选择：在满足用户要求的前提下，应力求给水系统简单，以降低工程费用及运行管理费用；充分利用城市管网水压直接供水，如果室外给水管网水压不能满足整个建筑物的用水要求时，可以考虑建筑物下层利用室外管网水压直接供水,上层采用加压供水（设置升压设备）；当两种或两种以上用水的水质及水压接近时，应尽量采用共用给水系统。四、高层建筑的室内给水方式高层建筑已经是现代建筑物中十分常见的形式，由于比较普遍，因此我们特别将它的给水方式单独列出开展表达。对高层建筑，一般情况下是根据建筑的高度，将供水分成若干供水区段，低层部分可由室外供水管网的压力，直接采用下行上给的方式供水；上层依据不同高度，选用不
9、同扬程的水泵分区将水送至水箱，再从水箱把水供至合适的楼层。可见，由于高层建筑层数多，因此其给水系统必须开展竖向分区。竖向分区的目的在于：防止建筑物下层给水系统管道及设备承受过大的压力而损坏；防止建筑物下层压力过高，管道内流速过大而引起的流水噪音、振动噪音、水锤及水锤噪声；防止下层给水系统中水龙头流出水头过大而引起的水流喷溅。高层建筑给水系统竖向分区有多种方式。L分区减压给水方式分区减压给水方式有分区水箱减压和分区减压阀减压两种形式，分区水箱减压是整幢建筑物内的用水量全部由设置在底层的水泵提升至屋顶总水箱，然后再分送至各分区水箱，分区水箱起减压作用。分区减压阀减压是用减压阀来代替减压水箱。最大优
10、点是减压阀不占楼层面积，使建筑面积发挥最大的经济效益。其缺点是水泵运行费用较高。2.分区并联给水方式在各区独立设水箱和水泵，且水泵集中设置在建筑物底层或地下室，分别向各区供水，这种供水方式的优点主要表现在各区是独立给水系统，互不影响，供水安全可靠，而且各区水泵集中设置，管理维护方便。缺点是水泵多，水泵出水高压管线长，设备费用增加，分区水箱占建筑层若干面积,减少建筑使用面积，影响经济效益。另外，在不能设置水箱的建筑中，可以采用在建筑的底层设置有气压给水装置的给水系统，即无塔供水系统，由空压机将水送至高处。气压给水装置有恒压和变压两种。无塔供水具有占地小、供水可靠的特点。用水总量不大的建筑物可以采
11、用这种方式。五、室内给水系统所需压力能否顺利供水，在于供水的压力大小。从理论上讲，室内给水系统所需要的压力必须保证能将需要的水量输送到建筑物内最不利配水点（通常是整个给水系统的最高最远点），并保证有足够的流出水头。室内给水系统所需压力的计算公式为HH1+H2+H3+H4（kPa）式中：H室内给水系统所需的水压，kPa；Hl引入管起点至管网最不利点位置高度所要求的静水压,kPa；H2计算管路的水头损失（水在流动过程中损失的能量），kPa；H3水表的水头损失（水经过水表时损失的能量），kPa；H4最不利配水点的流出水头，kPao流出水头是指各种配水龙头或用水设备，为获得规定的出水量（额定流量）而必须的最小压力。它是为供水时克服水龙头内的摩擦、冲击及流速（大小、方向）变化等阻力所需的静水压力，一般取1520kPa0（注：IkPa=IkN/m2）室内给水系统所需的压力应在系统设计时由水力计算确定。对于住宅的生活给水，在未开展准确的计算之前，为了选择给水方式，可按建筑物的层数粗略估计自室外地面算起所需的最小保证压力值。一般地，单层建筑物为100kPa；：二层建筑物为120kPa;三层或三层以上建筑物，每增加一层增加约40kPa。对于引入管或室内管道较长或层高超过3.5m时，上述数值还应适当增加。
