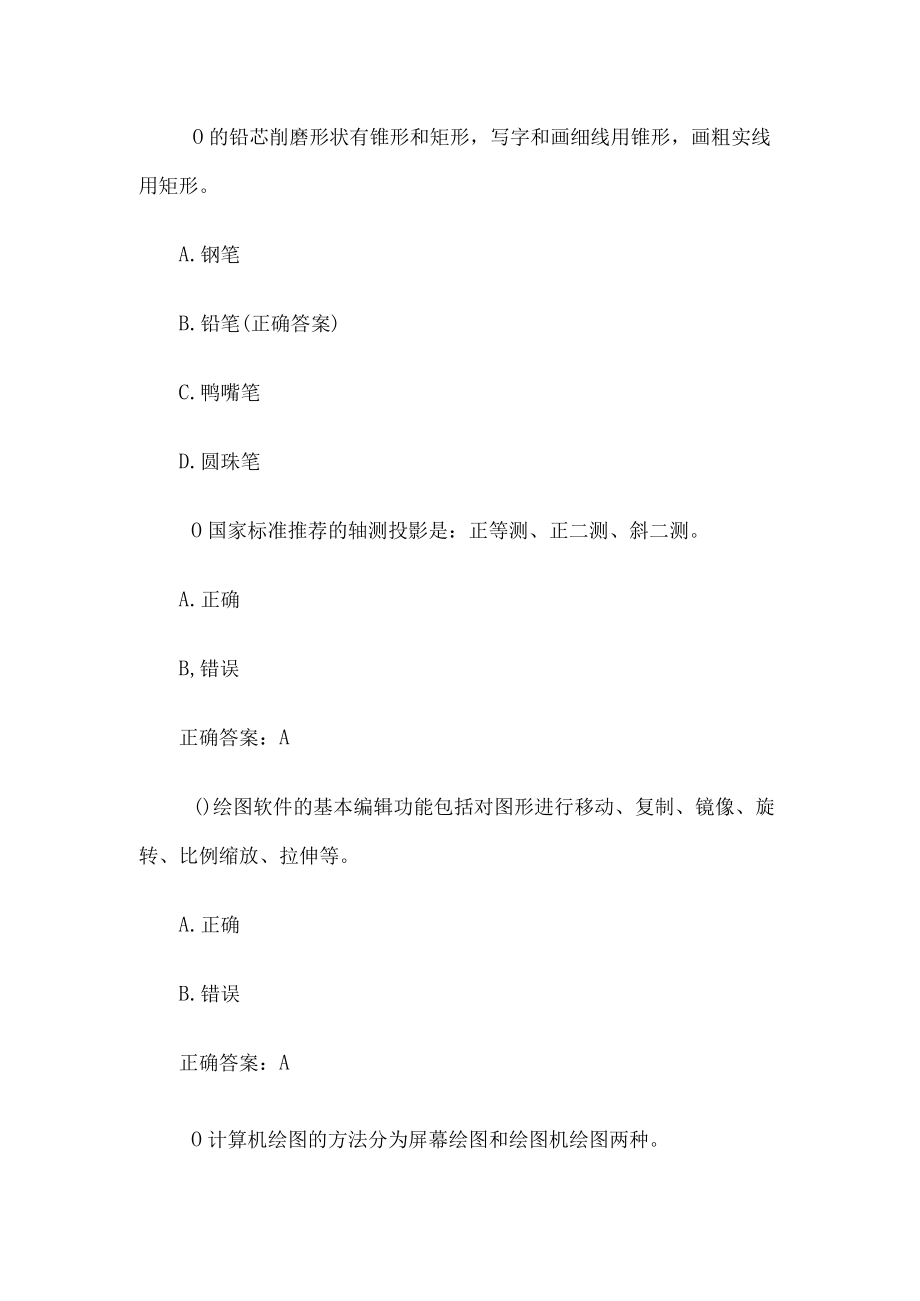

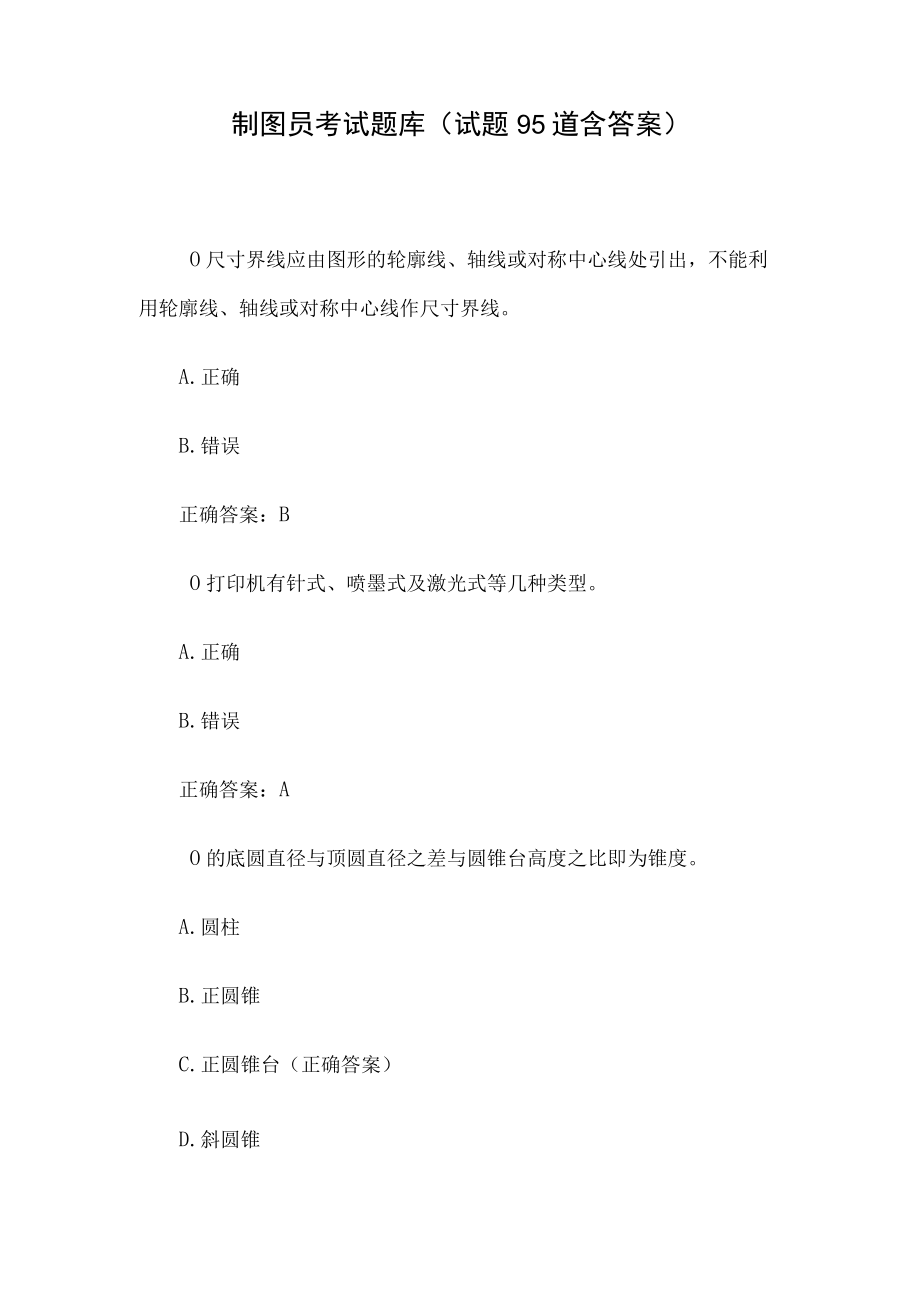

1、制图员考试题库（试题95道含答案）O尺寸界线应由图形的轮廓线、轴线或对称中心线处引出，不能利用轮廓线、轴线或对称中心线作尺寸界线。A.正确B.错误正确答案：BO打印机有针式、喷墨式及激光式等几种类型。A.正确B.错误正确答案：AO的底圆直径与顶圆直径之差与圆锥台高度之比即为锥度。A.圆柱B.正圆锥C.正圆锥台（正确答案）D.斜圆锥O的铅芯削磨形状有锥形和矩形，写字和画细线用锥形，画粗实线用矩形。A.钢笔B.铅笔(正确答案)C.鸭嘴笔D.圆珠笔O国家标准推荐的轴测投影是：正等测、正二测、斜二测。A.正确B,错误正确答案：A()绘图软件的基本编辑功能包括对图形进行移动、复制、镜像、旋转、比例缩放、

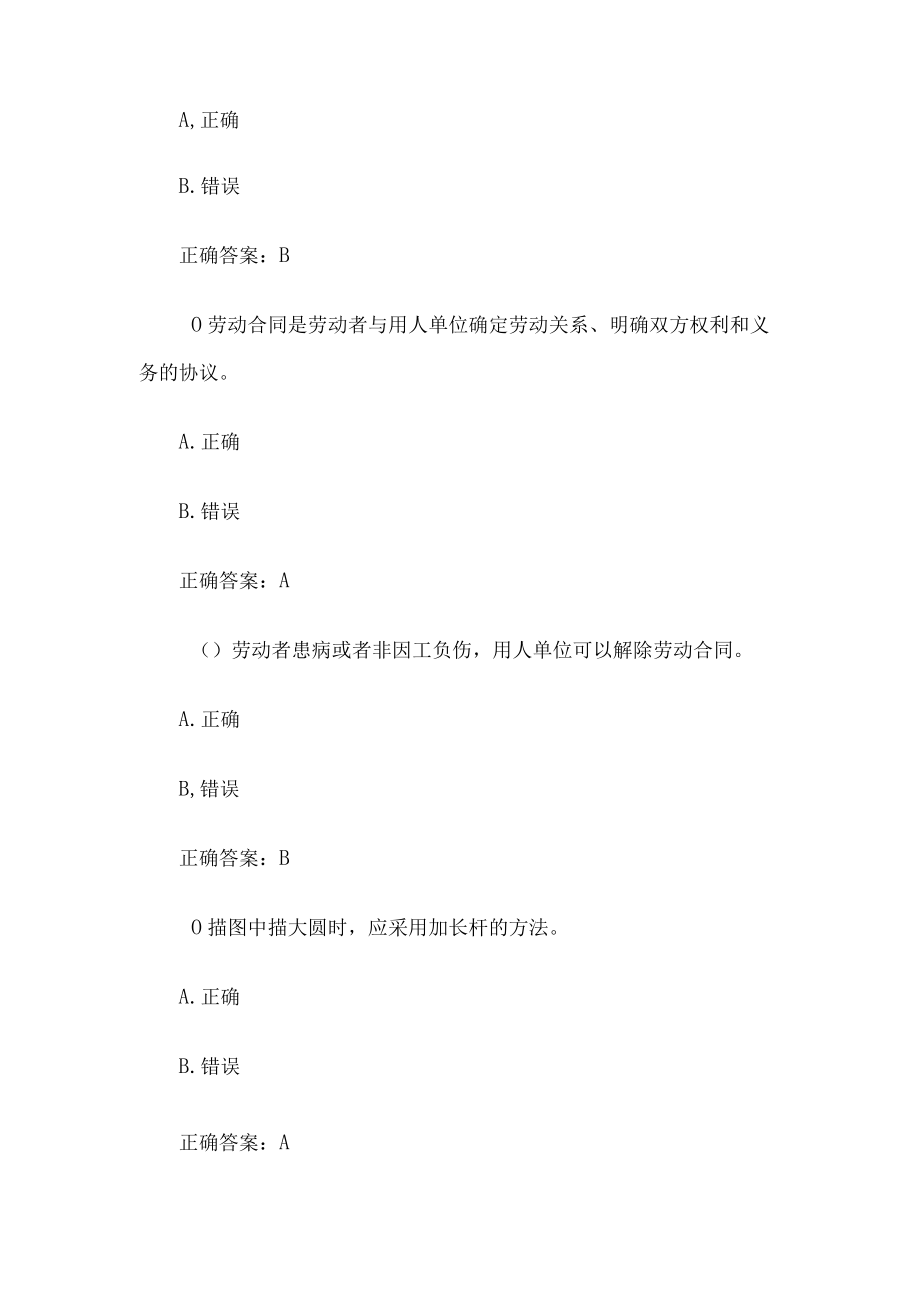

2、拉伸等。A.正确B.错误正确答案：AO计算机绘图的方法分为屏幕绘图和绘图机绘图两种。A,正确B.错误正确答案：BO劳动合同是劳动者与用人单位确定劳动关系、明确双方权利和义务的协议。A.正确B.错误正确答案：A（）劳动者患病或者非因工负伤，用人单位可以解除劳动合同。A.正确B,错误正确答案：BO描图中描大圆时，应采用加长杆的方法。A.正确B.错误正确答案：AO四心圆法画椭圆，切点在二圆圆心的连线上。A.正确B.错误正确答案：A()同一产品的图样，可以采用不留装订边和留有装订边两种混用图框格式。A.正确B,错误正确答案：B()团结协作就是要顾全大局，要有团队精神。A.正确B.错误正确答案：A()鸭
3、嘴笔由笔杆和两个三角形状的钢片组成，两个钢片的中部有一个用来调节距离的螺钉。A.正确B,错误正确答案：B()一个典型的微型计算机绘图系统可以没有图形输出设备。A.正确B.错误正确答案：BO由于多面正投影直观性差，立体感不强，所以必须把多个投影结合起来构思，才能得出物体完整形象。A.正确B.错误正确答案：A()在计算机绘图软件中，按回车键可以结束数据的输入、确认命令或拾取、重复上一条命令。A.正确B,错误正确答案：A()在描图纸上描错图线时，可用橡皮擦掉错线，重新再描即可。A.正确B.错误正确答案：B()在正等轴测投影图中，为方便起见，画椭圆时,采用近似画法,即用2段圆弧代替椭圆。A.正确B.错
4、误正确答案：BO正等轴测图中各轴间角之和约等于720。A.正确B.错误正确答案：B()制图国家标准规定，字体的号数，即字体的高度分为8种。单位为cmoA.正确B,错误正确答案：B（）遵纪守法是指制图员要遵守职业纪律和职业活动的法律、法规，保守国家机密，不泄露企业情报信息。A.正确B.错误正确答案：A“S”表示O的尺寸。A.圆柱B.圆锥C.圆D.球体（正确答案）1:500是绘制房屋O的常用比例。A,建筑平面图B.屋顶平面图C.总平面图（正确答案）D.建筑施工图标注尺寸时，经常选择组合体的（）作为尺寸基准。A.端面（正确答案）B.外表面C.内表面D.表面标注角度尺寸时，尺寸数字一律水平写，尺寸界线
5、沿径向引出，（）画成圆弧，圆心是角的顶点。A.尺寸线（正确答案）B.尺寸界线C.尺寸线及其终端D.尺寸数字尺寸线终端形式有箭头和斜线两种形式，但在同一张图样中O形式。A,只能采用其中一种（正确答案）B.可以同时采用两种C,只能采用第一种D.只能采用第二种从物体的后面向前投影，在前立投影面上得到的视图称之为（）。A.仰视图B.俯视图C.前视图D.后视图（正确答案）道德是指人与人、个人与集体、个人与社会以及人对待自然的（）的总和。A.法律法规B,行为规范（正确答案）C.宪法D.人生观丁字尺尺头内侧边紧靠图板左边，O任意边靠紧丁字尺尺身上边，便可利用三角板的另外两边画出垂直线或倾斜线。A.丁字尺B.
6、比例尺C.三角板（正确答案）D.曲线板对圆弧标注半径尺寸时，O应由圆心引出，尺寸箭头指到圆弧oA.尺寸线（正确答案）B.尺寸界线C,尺寸数字D.尺寸箭头房屋的总平面图中不需绘制（）A.原有建筑B.原有道路C.室外管道（正确答案）D绿化图例俯视图反映了物体前、后、左、O的相对位置关系。A.前B.下C.上D.右（正确答案）俯视图与（）之间的投影规律是宽度一致。A.三视图B.后视图C.主视图D.左视图（正确答案）高度相等的基本视图有（）。A,右视图、左视图、仰视图、俯视图B.主视图、仰视图、右视图、后视图C.后视图、主视图、左视图、右视图（正确答案）D.主视图、左视图、仰视图、俯视图工程上常用的投影
7、有多面正投影、（）、透视投影和标高投影。A.平行投影B.中心投影C.轴测投影（正确答案）D.斜测投影基本几何体分为曲面立体和（）两大类。A.棱柱B.棱锥C棱台D.平面立体（正确答案）建筑总平面图中所注的尺寸以（）为单位。A.毫米B.厘米C.分米D.米（正确答案）截平面与柱轴倾斜时截交线的形状是（）。B.矩形C.椭圆（正确答案）D.三角形局部视图的位置尽量配置在投影方向上，并与O保持其投影关系。A.主视图B.俯视图C.左视图D.原视图（正确答案）两段点画线相交处应是（）。A.线段交点（正确答案）B.间隙交点C.空白点D.任意点两形体表面（）时，相接处有线分开。A.相切B.共面C.光滑过度D.不共
8、面（正确答案）六个基本视图的配置中（）视图在主视图的左方且高平齐。A.仰视图B.右视图（正确答案）C.左视图D.后视图六个基本视图中，（）反映物体的前、后、左、右方位关系。A.右视图B.左视图C.主视图D.仰视图（正确答案）描图的O有鸭嘴笔、圆规、曲线板、三角板、刀片等。B.常用量具C.基本知识D.基本技能描图的校对方法有：（）、滚动对照法、灯箱透视法。A.直接修改法B.直接对照法（正确答案）C,间接修改法D.间接对照法描图时应（），先描细线后描粗线。A,先描图形后注尺寸和写字（正确答案）B.先注尺寸和写字后描图形C.一边描图形一边注尺寸和写字D,描图形和注尺寸及写字不分先后平面体中棱柱体必须
9、标注的尺寸是（）。A.长度和高度B.长度和宽度C.高度和宽度D.长度、宽度和高度（正确答案）平面图形的作图步骤中先画基准线，最后画（）。A.未知线段B,已知线段C,连接线段（正确答案）D.非连接线段平面图形中，尺寸的类型有（）。A.定形尺寸和总体尺寸B.定形尺寸和定位尺寸（正确答案）C.总体尺寸和定位尺寸D.一般尺寸和重要尺寸齐全、清晰、合理是O尺寸标注的基本要求。A.圆锥体B.圆柱体C.基本几何题D.组合体（正确答案）若1：5是一直线（或一平面）对另一直线（或平面）的倾斜程度,那么两直线（或平面）间夹角的正切值是（）。A. 0.1B. 0.2（正确答案）C. 0.3D. 0.4若一斜面的斜度
10、表示为NI：4,其中（）是斜度的符号。A. Zl：4B. N（正确答案）C. 1：4D.：三投影面体系中代号V表示（）。B.水平投影面C.侧投影面D.水平面三投影面体系中与正投影面和水平投影面垂直的侧立投影面是OoA.正投影面B.水平投影面C.侧投影面（正确答案）D.后投影面三投影面展开时水平投影面的旋转是O面不动，H面向下旋转90与V面重合。A.HB.V（正确答案）C.WD.R使用O画水平线时，左手握尺头，使尺头内侧紧靠图板左边。A.丁字尺（正确答案）B.比例尺C.三角板D.曲线板投射线通过（），向选定的面投射，并在该面上得到投影的方法称为投影法。A.投影面B.投射面C.物体（正确答案）D,
11、阳光图样上标注的尺寸，一般应由尺寸界线、（）、尺寸数字组成。A尺寸线B,尺寸箭头C.尺寸箭头及其终端图样中所注的尺寸，为该图样所示物体的（），否则应另加说明。A.留有加工余量尺寸B.最后完工尺寸（正确答案）C.加工参考尺寸D.有关测量尺寸线性尺寸数字一般注在尺寸线的（），同一张图样上尽可能采用一种数字注写方法。A.上方或中断处（正确答案）B.下方或中断处C.左方或中断处D.右方或中断处详图与被索引的图样不在同一张图纸内时，则应在详图符号的（）内注明被索引图纸的编号。A.右半圆B.左半圆D.上半圆修图中常用的方法有：刀片刮图法、（）、擦墨灵除墨线法、化学溶液除墨线法。A.除线修补法B.除线重画法
12、C.切除修补法（正确答案）D.擦除重画法鸭嘴笔的加墨量一般距O45毫米为宜。A.笔头B.笔杆C.笔尖（正确答案）D.笔尾一般用（）表示局部视图的断裂边界。A.双折线B.细实线C.粗实线D.波浪线（正确答案）一个正四棱锥应该标注O尺寸。A.3个（正确答案）B.5个C. 4个D. 6个一张完整的装配图应包括一组视图、必要的尺寸、技术要求、（）和标题栏以及明细表。A.标准件的代号B,零部件的序号（正确答案）C.焊接件的符号D.连接件的编号用半径为R的圆弧连接两已知非正交直线，圆心的求法是分别做与两已知直线距离为R的平行线，其交点即为（）。A.连接圆弧的切点B.连接圆弧的起点C,连接圆弧的终点D.连接
13、圆弧的圆心（正确答案）用半径为R的圆弧连接两已知正交直线，以两直线的交点为圆心,以R为半径画圆弧，圆弧与两直线的交点即为连接圆弧的（）。A.交点B.连接点（正确答案）C.原点D.圆心A.连接圆弧B.已知圆弧C.内切圆弧D.外切圆弧用圆规画O时，可用加长杆扩大所画圆的半径，使针脚和铅笔脚均与纸面保持垂直。A,小圆B.大圆（正确答案）C.曲线D.直线用圆弧连接两已知圆弧的种类包括（）。B.外连接两已知圆弧C.内外连接两已知圆弧D,内连接两已知圆弧用中心投影法将物体投影到投影面上所得到的投影称为（）。A.轴测投影B.中心投影C.透视投影（正确答案）D.标高投影由一圆柱和一棱柱所构成的立体称为（）。A
14、.挖切体B.叠加体C.切割体D.组合体（正确答案）由于O的复杂性和精细化，使得社会上的职业种类繁多，职业道德多种多样。A.社会分工（正确答案）B.经济活动C.人才分类D.生产加工圆规使用铅芯的（）规格要比画直线的铅芯软一级。A.形状B.长度C.硬度（正确答案）D.粗细圆内接正六边形作图可以用O完成。A.曲线板B.圆规（正确答案）C.45o三角板D.直尺圆柱体的尺寸标注需要有O个尺寸。A.4B. 3C. 2（正确答案）D. 1圆锥体的尺寸标注中，需要O和高度两个尺寸。A长度B,宽度C.直径（正确答案）D.斜度在O同一图样中，粗线的宽度为b,细线的宽度应为b/4。A.技术制图B.建筑制图C.机械制图（正确答案）D.美术绘图在O中标注建筑剖面图的剖切位置，是正确的。A.屋顶平
