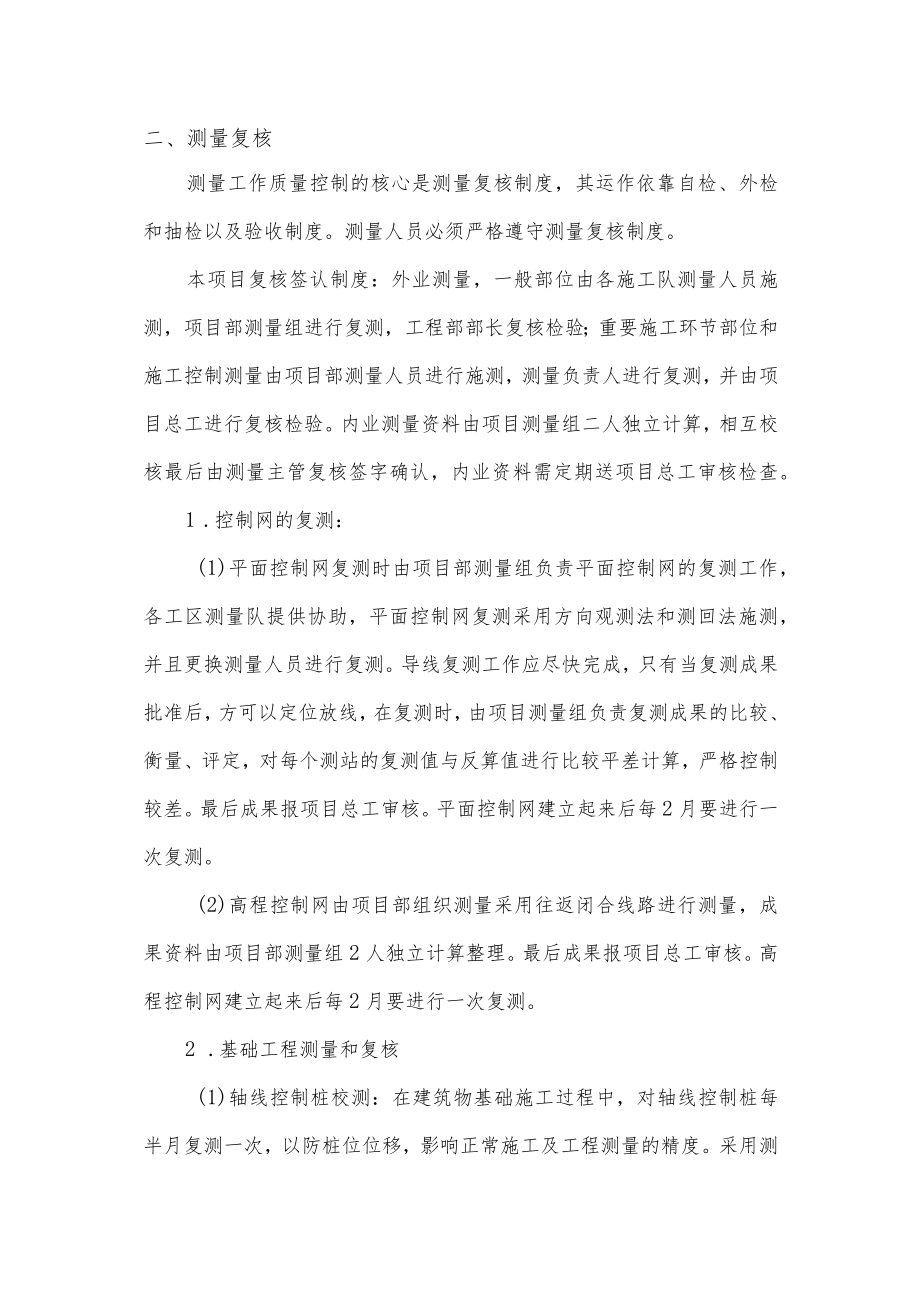

1、测量管理复核制度由项目测量工程师负责日常具体的测量工作管理，包括现场测量定位、测量报验、测量控制点的移交和接收等工作，同时及时填报相关测量资料及做好测量资料归档工作。一、测量管理流程及要求、分阶段械内控、外控11、根据建筑控制网投点放!1、设置沉降嬲点；I点，检验后使用;绻雕工仔要求翻; 2、根据族沉降观源k每月检验一次，形成文2、建立测量复核制度，分:3、收集沉降嬲数据，绘他I坐标计算、现场翻两步I制沉降曲线，形成正式文I复核。LJ:件交翻室存松Li测量管理流程图二、测量复核测量工作质量控制的核心是测量复核制度，其运作依靠自检、外检和抽检以及验收制度。测量人员必须严格遵守测量复核制度。本项目
2、复核签认制度：外业测量，一般部位由各施工队测量人员施测，项目部测量组进行复测，工程部部长复核检验；重要施工环节部位和施工控制测量由项目部测量人员进行施测，测量负责人进行复测，并由项目总工进行复核检验。内业测量资料由项目测量组二人独立计算，相互校核最后由测量主管复核签字确认，内业资料需定期送项目总工审核检查。1 .控制网的复测：(1)平面控制网复测时由项目部测量组负责平面控制网的复测工作，各工区测量队提供协助，平面控制网复测采用方向观测法和测回法施测，并且更换测量人员进行复测。导线复测工作应尽快完成，只有当复测成果批准后，方可以定位放线，在复测时，由项目测量组负责复测成果的比较、衡量、评定，对每

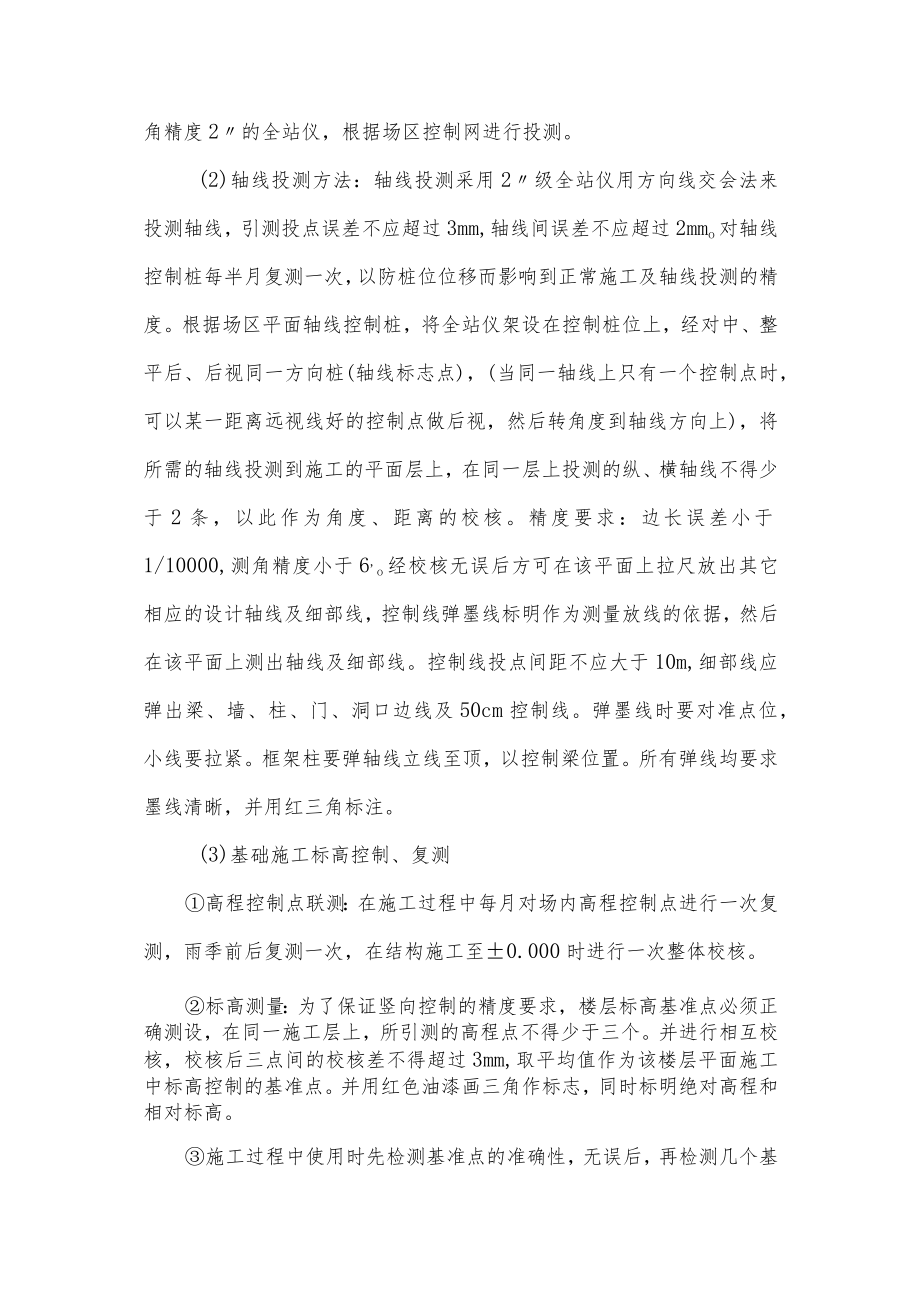

3、个测站的复测值与反算值进行比较平差计算，严格控制较差。最后成果报项目总工审核。平面控制网建立起来后每2月要进行一次复测。(2)高程控制网由项目部组织测量采用往返闭合线路进行测量，成果资料由项目部测量组2人独立计算整理。最后成果报项目总工审核。高程控制网建立起来后每2月要进行一次复测。2 .基础工程测量和复核(1)轴线控制桩校测：在建筑物基础施工过程中，对轴线控制桩每半月复测一次，以防桩位位移，影响正常施工及工程测量的精度。采用测角精度2的全站仪，根据场区控制网进行投测。(2)轴线投测方法：轴线投测采用2级全站仪用方向线交会法来投测轴线，引测投点误差不应超过3mm,轴线间误差不应超过2mmo对轴
4、线控制桩每半月复测一次，以防桩位位移而影响到正常施工及轴线投测的精度。根据场区平面轴线控制桩，将全站仪架设在控制桩位上，经对中、整平后、后视同一方向桩(轴线标志点)，(当同一轴线上只有一个控制点时，可以某一距离远视线好的控制点做后视，然后转角度到轴线方向上)，将所需的轴线投测到施工的平面层上，在同一层上投测的纵、横轴线不得少于2条，以此作为角度、距离的校核。精度要求：边长误差小于1/10000,测角精度小于6,o经校核无误后方可在该平面上拉尺放出其它相应的设计轴线及细部线，控制线弹墨线标明作为测量放线的依据，然后在该平面上测出轴线及细部线。控制线投点间距不应大于10m,细部线应弹出梁、墙、柱、
5、门、洞口边线及50cm控制线。弹墨线时要对准点位，小线要拉紧。框架柱要弹轴线立线至顶，以控制梁位置。所有弹线均要求墨线清晰，并用红三角标注。(3)基础施工标高控制、复测高程控制点联测：在施工过程中每月对场内高程控制点进行一次复测，雨季前后复测一次，在结构施工至0.000时进行一次整体校核。标高测量：为了保证竖向控制的精度要求，楼层标高基准点必须正确测设，在同一施工层上，所引测的高程点不得少于三个。并进行相互校核，校核后三点间的校核差不得超过3mm,取平均值作为该楼层平面施工中标高控制的基准点。并用红色油漆画三角作标志，同时标明绝对高程和相对标高。施工过程中使用时先检测基准点的准确性，无误后，再
6、检测几个基准点同一标高的校核误差，当校核误差小于3mm时方可作为施工层标高抄测的依据。3 .楼层平面测量与复核(1)地下一层放线验收合格后，将控制轴线引测至建筑物内，引测轴线等级不得低于建筑物控制等级。根据施工前布设的控制网基准点及施工过程中流水段的划分，在建筑物内底板上埋设内控点,每一流水段至少应埋设4个内控基准点。轴线竖向投测前，应对首层轴线控制网(钢板基准点)进行校测，校测精度不得低于建筑物平面控制网的精度，以确保轴线竖向传递精度。施工层放线时，应先在结构平面上校核投测轴线，闭合后再测设细部轴线。(2)高程传递和复核首层墙柱结构拆模后，将场区高程控制点引测至首层框架柱或剪力墙上，不得少于
7、三个，且精度不得低于四等水准测量的精度要求，以此作为首层以上各层的高程控制点。在首层以上的框架结构和顶板混凝土浇筑完成后，从首层墙体上已有标高点(LOOOm线，红色油漆标记)向上用钢尺沿柱身量距。以上各层均在相应位置用红色油漆标记，并注明其相对高程。标高的竖向传递，每次引测均应用钢尺从首层起始高程点竖直量取（需保证钢尺铅直），当传递高度超过钢尺长度时，应另设一道标高起始线，钢尺需加拉力、尺长、温度三差调整。施工层抄平之前，应先校测首层传递上来的三个标高点，当校核误差小于3mm时,取其平均值引测水平线。抄平时，应尽量将水准仪安置在测量范围的中心位置。4 .全面了解设计意图，认真熟悉与审核图纸，认
8、真校核轴线的结构尺寸、高程关系是否吻合。5 .放样前内业资料的计算实行复核制度，且至少用两种以上的计算方法进行校算。6 .测量放样前必须选择配置相应精度等级的测量仪器，检查测量仪器检定日期，按周期对仪器进行检定校核。7 .根据各分项工程验收标准和施工现场的实际条件的不同制定相应的施工测量方案，选择满足精度要求的施工放样方法。8 .现场施工放样的复核：对于重要施工部位的复测由项目测量组组织实施，对于所有施工部位的复核由工区测量队组织实施，现场所有施工测量时都必须有足够的检核条件。9 .测量资料的复核由观测人员（记录、计算人员）一部门主管f项目总工的程序进行，严格执行“三检制二主要检查外业记录和内
9、业资料是否规范，测量方法是否合理，记录是否真实可靠，记注是否清楚明显，计算是否正确，签署是否完善，图表是否齐全。10 .在测量工作的各个程序中实行三检制：项目部测量组应核对有关设计文件和监理工程师签认的控制网点测量资料,应由3人独立进行，核对结果应作记录并进行签认，成果经项目技术部门主管审核。11 .必须严格审核测量原始计算数据的准确性，坚持测量放线与复核计算工作同步校核的工作方法。12 .现场放样定位工作执行自检、互检合格后再报验的工作过程。13 .测量放样时，做好测站记录，将测站信息和放样数据详细准确的记录，记录必须字迹工整，禁止涂改，内容完整。14 .放样工作完成后，对所放样的点，必须进行相对几何尺寸的检查。15 .审核各工区沉降变形观测工作的方案、评估报告，并进行现场作业指导及必要的复检工作。16 .如需监理单位验收的项目，必须填写统一的施工监理用表，将自检成果上报监理，并申请监理复核验收。
