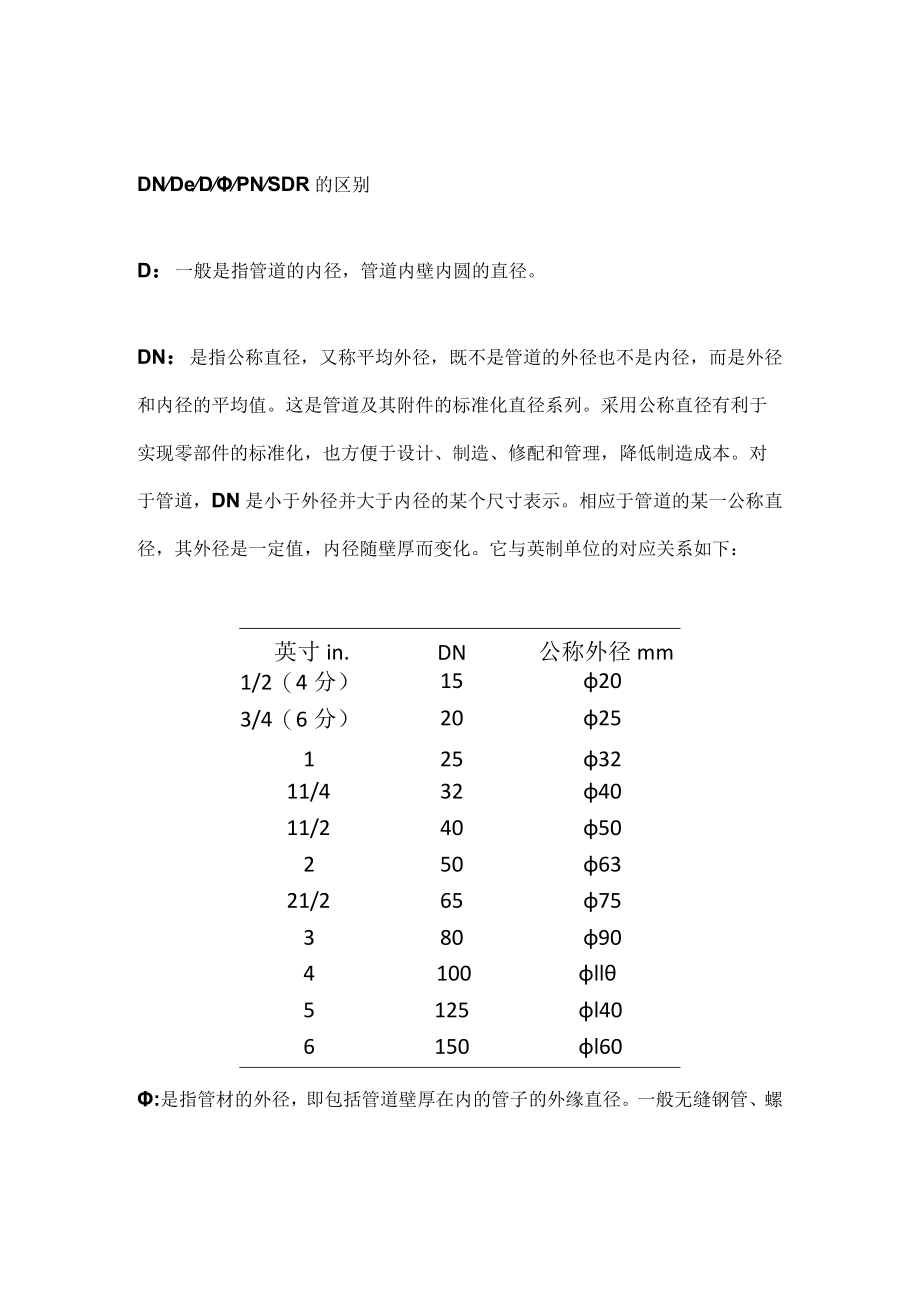

1、DNDeDPNSDR的区别D：一般是指管道的内径，管道内壁内圆的直径。DN：是指公称直径，又称平均外径，既不是管道的外径也不是内径，而是外径和内径的平均值。这是管道及其附件的标准化直径系列。采用公称直径有利于实现零部件的标准化，也方便于设计、制造、修配和管理，降低制造成本。对于管道，DN是小于外径并大于内径的某个尺寸表示。相应于管道的某一公称直径，其外径是一定值，内径随壁厚而变化。它与英制单位的对应关系如下：英寸in.DN公称外径mm1/2（4分）15203/4（6分）20251253211/4324011/240502506321/26575380904100ll5125l406150l60

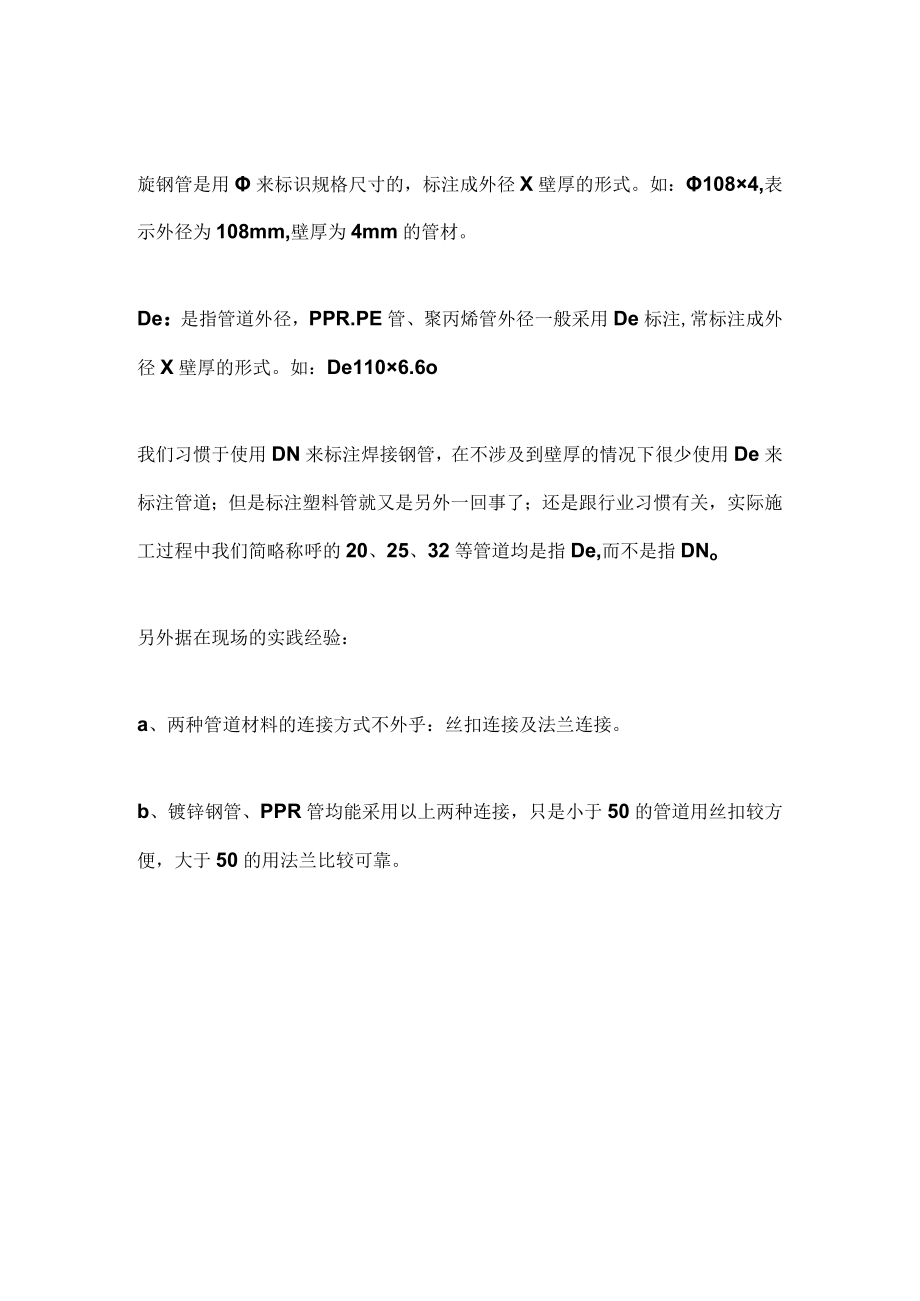

2、:是指管材的外径，即包括管道壁厚在内的管子的外缘直径。一般无缝钢管、螺旋钢管是用来标识规格尺寸的，标注成外径X壁厚的形式。如：1084,表示外径为108mm,壁厚为4mm的管材。De：是指管道外径，PPR.PE管、聚丙烯管外径一般采用De标注,常标注成外径X壁厚的形式。如：De1106.6o我们习惯于使用DN来标注焊接钢管，在不涉及到壁厚的情况下很少使用De来标注管道；但是标注塑料管就又是另外一回事了；还是跟行业习惯有关，实际施工过程中我们简略称呼的20、25、32等管道均是指De,而不是指DNo另外据在现场的实践经验：a、两种管道材料的连接方式不外乎：丝扣连接及法兰连接。b、镀锌钢管、PPR
3、管均能采用以上两种连接，只是小于50的管道用丝扣较方便，大于50的用法兰比较可靠。公称直各种附公你直行与外格懈艮 夕 bDe12 3 45 67 89 10 H 12 13 14 15 16 17 18 1928323848577689108133159219273325切426480530630213W33.542.3486075.588.51141401651520乃324050658010012515022503003504450500600UPVCM5025IlO160200PP-Rm2025324050637590IlOPB2025324050637590110必2025324050
4、63乃9011050507575IOOIlO1251501602002各管材公称直径和外径对照表DN、De、的关系：De量的是管道外壁的直径；DN是De减一半管壁的厚度得的数；表示普通圆的直径。De、DN、d、的各自表示范围：De-PPRPE管、聚丙烯管外径；DN-聚乙烯（PVC）管、铸铁管、钢塑复合管、镀锌钢管公称直径;d-混凝土管公称直径;-无缝钢管或者有色金属管道应标注“外径X壁厚”。PN：是指公称压力，用在管道及管道配件、阀门等壳体设备的压力表示上。字母PN后跟的数字不代表测量值,如PN1.0Mpa的PE给水管，1.0代表承压压力等级，公称压力是指管材在二级温度（20）时输水的工作压力
5、，即正常工作状态下作用在管道内壁的最大持续运行压力。我们现在常用的PE给水管分为0.6、0.8.1.01.25.1.6五个压力等级。SDR：是指管道的标准尺寸比或标准尺寸率。PE给水管上的SDR指的是管道的公称外径de与公称壁厚en之间的比值，即SDR=deeno常用于以外径控制尺寸的塑料管等，是控制管壁厚度、决定承受内压能力的重要参数。比如PE管道上标注的：SDR26PN0.6MpaSDR21PN0.8MpaSDR17PNLOMpa、SDR13.6PN1.25MpaSDR11PN1.6Mpa等。2管径的表达方法1、管径的单位应为mm。2、管径的表达方法应符合下列规定: 水煤气输送钢管（镀锌或
6、非镀锌）、铸铁管等管材，管径宜以公称直径DN表示； 无缝钢管、焊接钢管（直缝或螺旋缝）等管材，管径宜以外径DX壁厚表示；铜管、薄壁不锈钢管等管材，管径宜以公称外径DW表示； 建筑给水排水塑料管材，管径宜以公称外径dn表示； 钢筋混凝土（或混凝土）管，管径宜以内径d表示； 复合管、结构壁塑料管等管材，管径应按产品标准的方法表示； 当设计中均采用公称直径DN表示管径时，应有公称直径DN与相应产品规格对照表。管道材料管径字符事前缀类型相应规格来源1球墨铸铁管DN公称直径DN金属管GBT13295-272排水铸铁管DN公称直径DN金属首GB/T12772-20083无缝钢管D直径X壁厚D金属管GBT1
7、7395-284不锈钢无缝钢管D直径X嬖厚D分属管GB-T14976-2012.5镀锌钢管DN公称直径DN金属管GB_T3091-20086焊接钢管D外径X壁厚D金属管GB/T21835-20087铜管Dw公称夕Dw金属管GB/T18033-20078聚乙烯树脂涂型钢管DN公称出径DN复合管O120-20089环氯树脂涂型钢管DN公称巨价DN熨合管0/T120-200810钢丝网骨架般料复合管比1公称外径dn夏合管CJ189-200711川级钢筋混凝土智d公称内径d混凝土管GB/T11836-200912Il级钢筋混凝土管d公称内径d混凝土管GB/T11836201013I级钢筋混凝土管d公称
8、内径d混凝土管GB/T11836-201114UPVC管dn公称外径dn塑料管GBT102.1-200615聚丙烯管道(PP-R)dn公称外径dn塑料管GBT18742.2-200216高密度聚乙烯双壁波纹管(HDPE)DN公称直径DN塑料管GBT19472.1-200417铝塑复合管dn公称外径dn塑料管GBT18997.1-200319给水用聚乙烯PE管dn公称外径dn塑料管GBT13663-20管材管径标准表达3、管径的标注方法应符合下列规定： 单根管道时，管径应按图2.4.3-1的方式标注;多报管道时，管径应按图2.4.32的方式标注。DN20图2.4,32多管管径表示法常用管材的特性
9、和优缺点塑料管塑料管是合成树脂加添加剂经熔融成型加工而成的制品。添加剂有增塑剂、稳定剂、填充剂、润滑剂、着色剂、紫外线吸收剂、改性剂等。常用塑料管有：硬聚氯乙烯管（PVC-U）高密度聚乙烯管（PEHD）、交联聚乙烯管（PEX）、无规共聚聚丙烯管（PPR）、聚丁烯管（PB）、工程塑料丙烯晴丁二烯苯乙烯共聚物（ABS）等。塑料管的原料组成决定了塑料管的特性。D塑料管的主要优点化学稳定性好，不受环境因素和管道内介质组分的影响，耐腐蚀性好。导热系数小，热传导率低，绝热保温，节能效果好。 水力性能好，管道内壁光滑，阻力系数小，不易积垢，管内流通面积不随时间发生变化，管道阻塞机率小。 相对于金属管材密度小
10、，材质轻，运输安装方便，维修容易。 可自然弯曲或具有冷弯性能，可采用盘管供货方式，减少管接头数量。2）塑料管的主要缺点 力学性能差，抗冲击性不佳，刚性差，平直性也差，因而管卡及吊架设置密度高。 阻燃性差，大多数塑料制品可燃，且燃烧时热分解，会释放出有毒气体和烟雾。 热膨胀系数大，伸缩补偿必须十分强调。3）塑料管的性能影响PVC-U.PP、ABS的力学性能相对较高，被视为“刚性管”，明装较好。反之，PE、PE-X.PB作为“柔性管”适合暗敷。塑料管的使用温度及耐热性能决定了PVC-UPE.ABS仅能用于冷水管，而PEX、PP、PB则可作为热水管。当建筑物有热水供应系统且冷热水采用统一管材时耐热性
11、能成为主要指标。塑料管因热膨胀系数高，在塑料管路中尤其是作为热水管，采用柔性接口，伸缩节或各种弯位等热补偿措施较多。其中以PE、PP等聚烯垃类为最。施工安装时如果对此没有足够重视，并采取相应技术措施，极易发生接口处因伸缩节而拉脱的问题。由于导热系数低，塑料管的绝热保温性能优良进而可减少保温层的厚度甚至无需保温。当不同塑料管之间绝热性的比较除导热系数外，还同它们各自的管壁厚度有关。金属管1）镀锌钢管镀锌钢管的被取代既不意味金属管被取代，也不意味镀锌钢管在整个建筑给水领域被取代。镀锌钢管由于价格低廉、性能优越，防火性能好，使用寿命长等优点，还将在消防给水系统，尤其是自动喷水灭火系统中应用。而塑料管
12、（承压小）则不应在消防给水系统和生活消防，生产消防共有系统中应用。2）铜管金属管中最具优势的是铜管，铜管应用较久，优点较多，管材和管件齐全，接口方式多样，较多的应用在热水管路中，目前存在的主要问题在于铜的折出量容易超标。3）铸铁管给水铸铁管与钢管相比有不易腐蚀、造价低、耐久性好等优点，适合于埋地敷设。缺点是质脆、重量大、长度小等。连接方式一般采用承插连接。卡箍式铸铁排水管是一种新型的建筑用排水管材，60年代开始进入国际市场,经过几十年的推广和应用，这种管材已得到国际上的普遍认可。这种管材与传统的承插式铸铁排水管道相比有许多优点,是一种更新换代产品，但由于这种管材及配件价格相对较贵，所以在国内一
