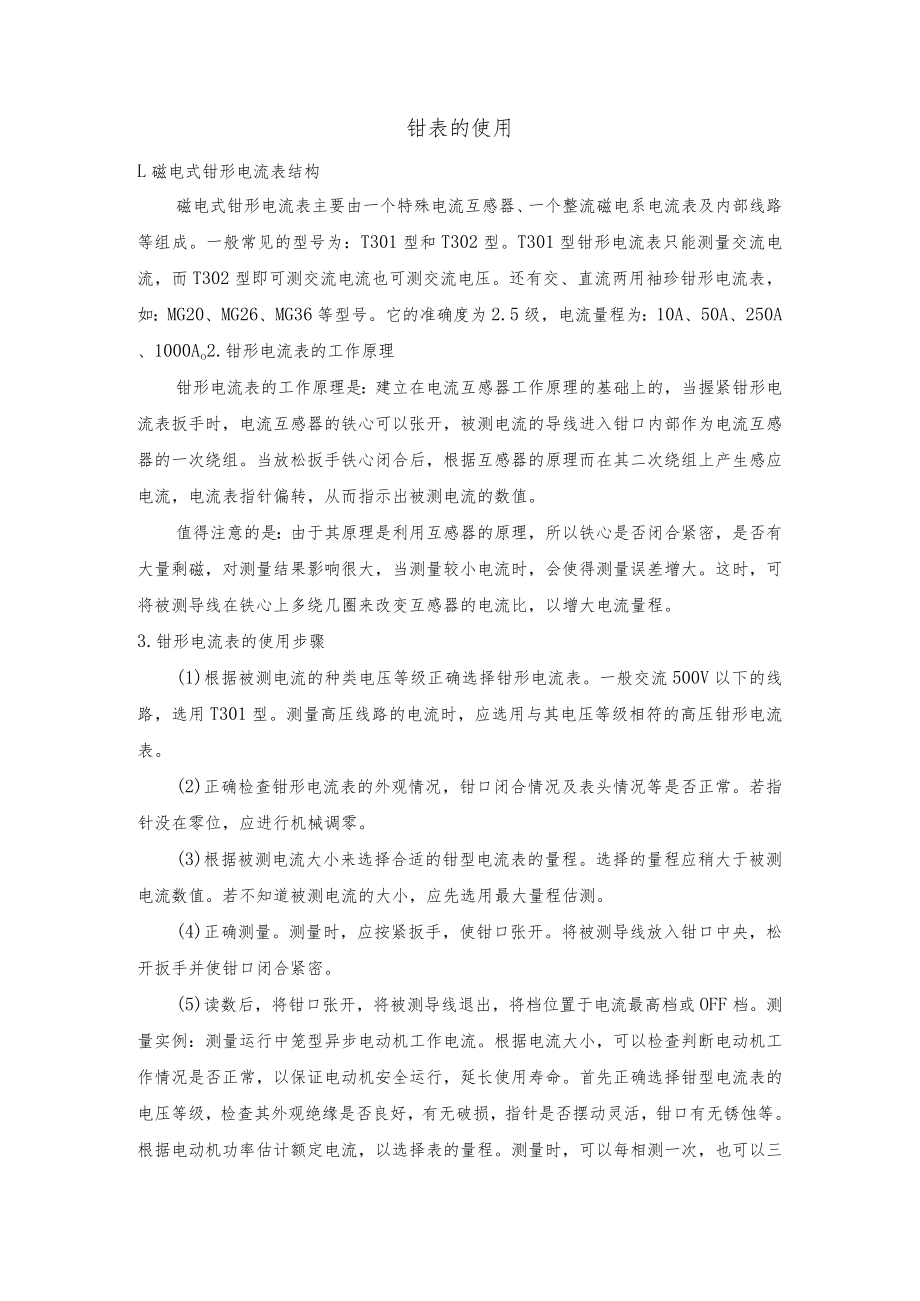

1、钳表的使用L磁电式钳形电流表结构磁电式钳形电流表主要由一个特殊电流互感器、一个整流磁电系电流表及内部线路等组成。一般常见的型号为：T301型和T302型。T301型钳形电流表只能测量交流电流，而T302型即可测交流电流也可测交流电压。还有交、直流两用袖珍钳形电流表，如：MG20、MG26、MG36等型号。它的准确度为2.5级，电流量程为：10A、50A、250A、1000Ao2.钳形电流表的工作原理钳形电流表的工作原理是：建立在电流互感器工作原理的基础上的，当握紧钳形电流表扳手时，电流互感器的铁心可以张开，被测电流的导线进入钳口内部作为电流互感器的一次绕组。当放松扳手铁心闭合后，根据互感器的原
2、理而在其二次绕组上产生感应电流，电流表指针偏转，从而指示出被测电流的数值。值得注意的是：由于其原理是利用互感器的原理，所以铁心是否闭合紧密，是否有大量剩磁，对测量结果影响很大，当测量较小电流时，会使得测量误差增大。这时，可将被测导线在铁心上多绕几圈来改变互感器的电流比，以增大电流量程。3.钳形电流表的使用步骤(1)根据被测电流的种类电压等级正确选择钳形电流表。一般交流500V以下的线路，选用T301型。测量高压线路的电流时，应选用与其电压等级相符的高压钳形电流表。(2)正确检查钳形电流表的外观情况，钳口闭合情况及表头情况等是否正常。若指针没在零位，应进行机械调零。(3)根据被测电流大小来选择合
3、适的钳型电流表的量程。选择的量程应稍大于被测电流数值。若不知道被测电流的大小，应先选用最大量程估测。(4)正确测量。测量时，应按紧扳手，使钳口张开。将被测导线放入钳口中央，松开扳手并使钳口闭合紧密。(5)读数后，将钳口张开，将被测导线退出，将档位置于电流最高档或OFF档。测量实例：测量运行中笼型异步电动机工作电流。根据电流大小，可以检查判断电动机工作情况是否正常，以保证电动机安全运行，延长使用寿命。首先正确选择钳型电流表的电压等级，检查其外观绝缘是否良好，有无破损，指针是否摆动灵活，钳口有无锈蚀等。根据电动机功率估计额定电流，以选择表的量程。测量时，可以每相测一次，也可以三相测一次，此时表上数

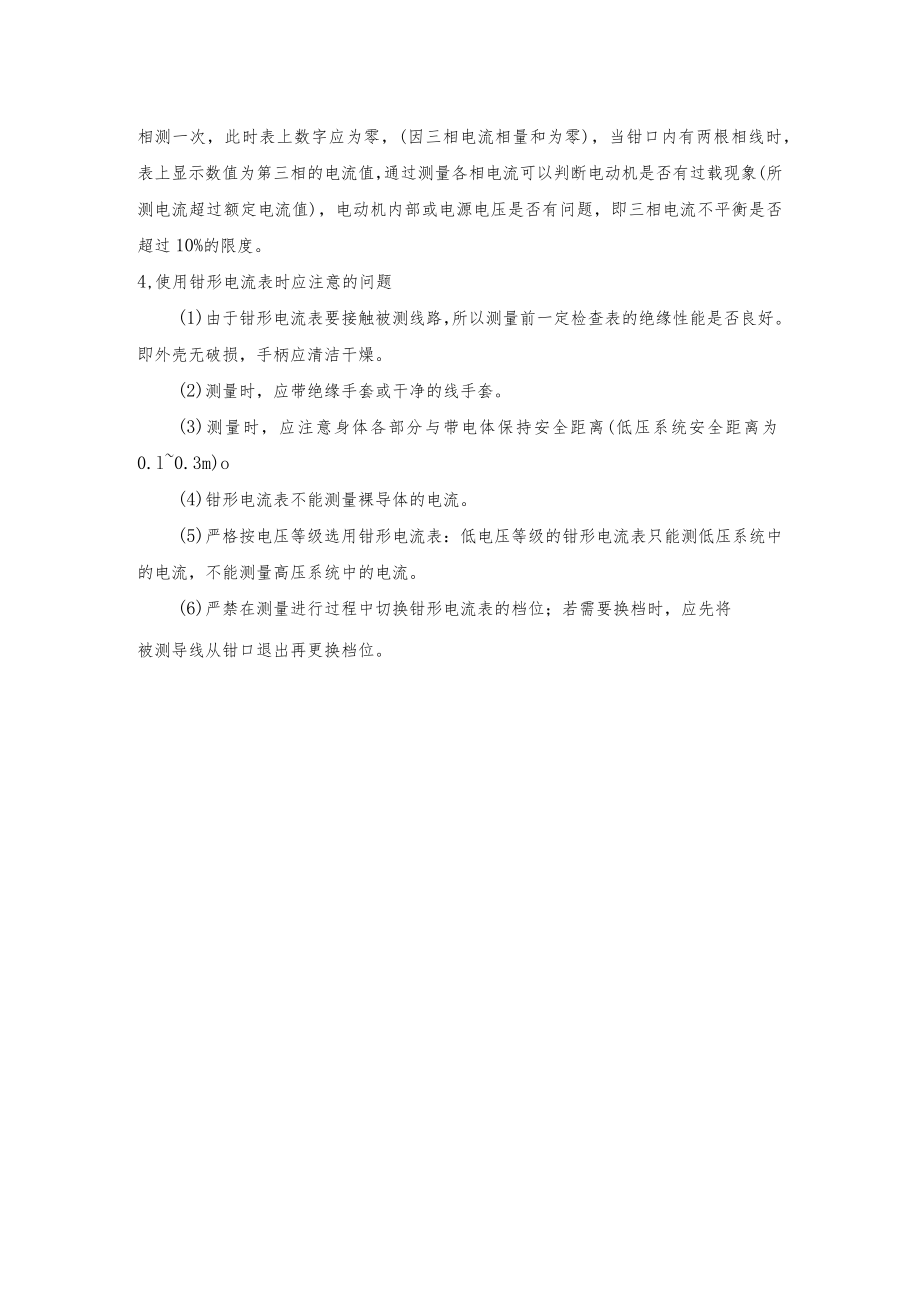

4、字应为零，(因三相电流相量和为零)，当钳口内有两根相线时，表上显示数值为第三相的电流值，通过测量各相电流可以判断电动机是否有过载现象(所测电流超过额定电流值)，电动机内部或电源电压是否有问题，即三相电流不平衡是否超过10%的限度。4,使用钳形电流表时应注意的问题(1)由于钳形电流表要接触被测线路，所以测量前一定检查表的绝缘性能是否良好。即外壳无破损，手柄应清洁干燥。(2)测量时，应带绝缘手套或干净的线手套。(3)测量时，应注意身体各部分与带电体保持安全距离(低压系统安全距离为0.l0.3m)o(4)钳形电流表不能测量裸导体的电流。(5)严格按电压等级选用钳形电流表：低电压等级的钳形电流表只能测低压系统中的电流，不能测量高压系统中的电流。(6)严禁在测量进行过程中切换钳形电流表的档位；若需要换档时，应先将被测导线从钳口退出再更换档位。
