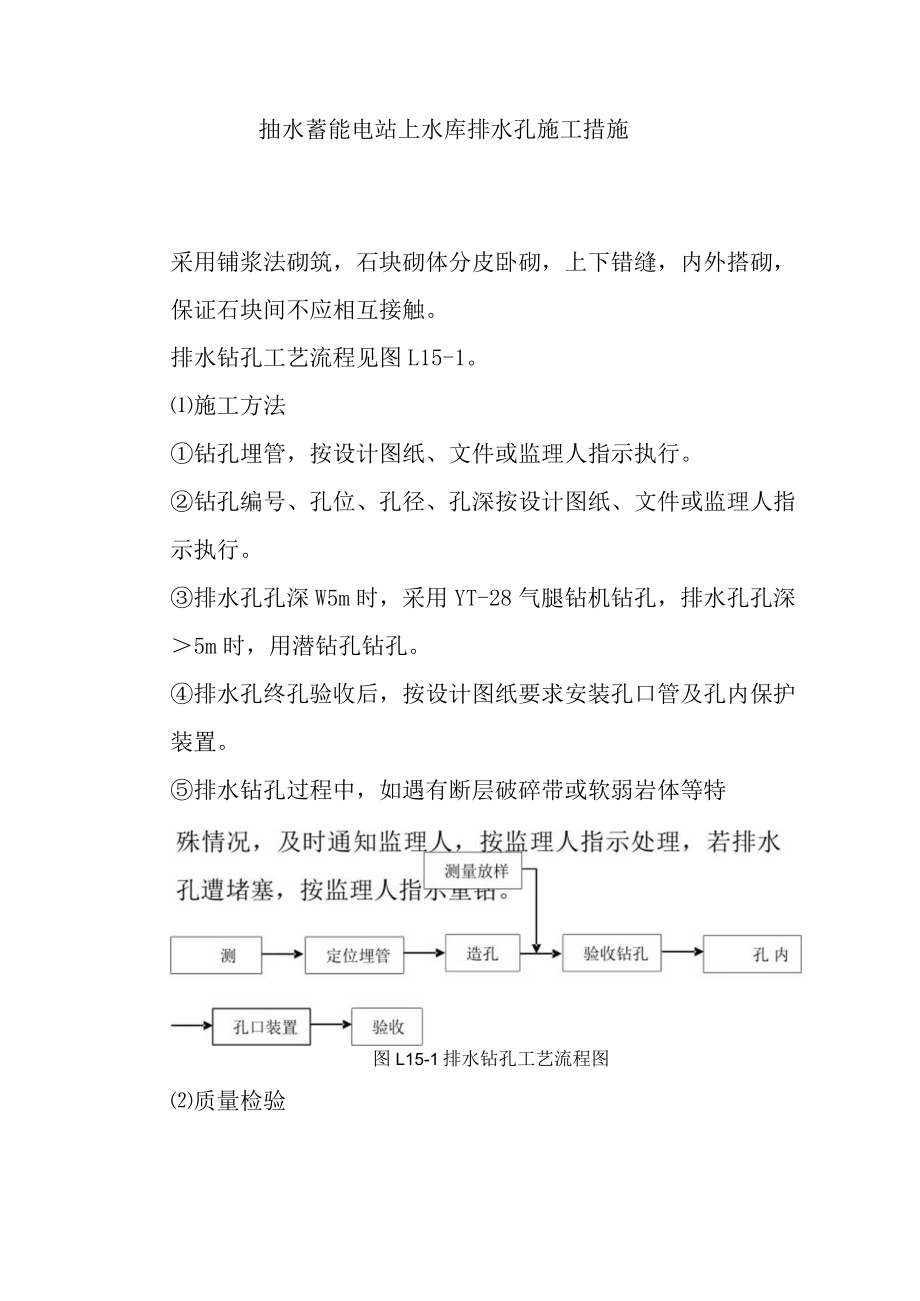

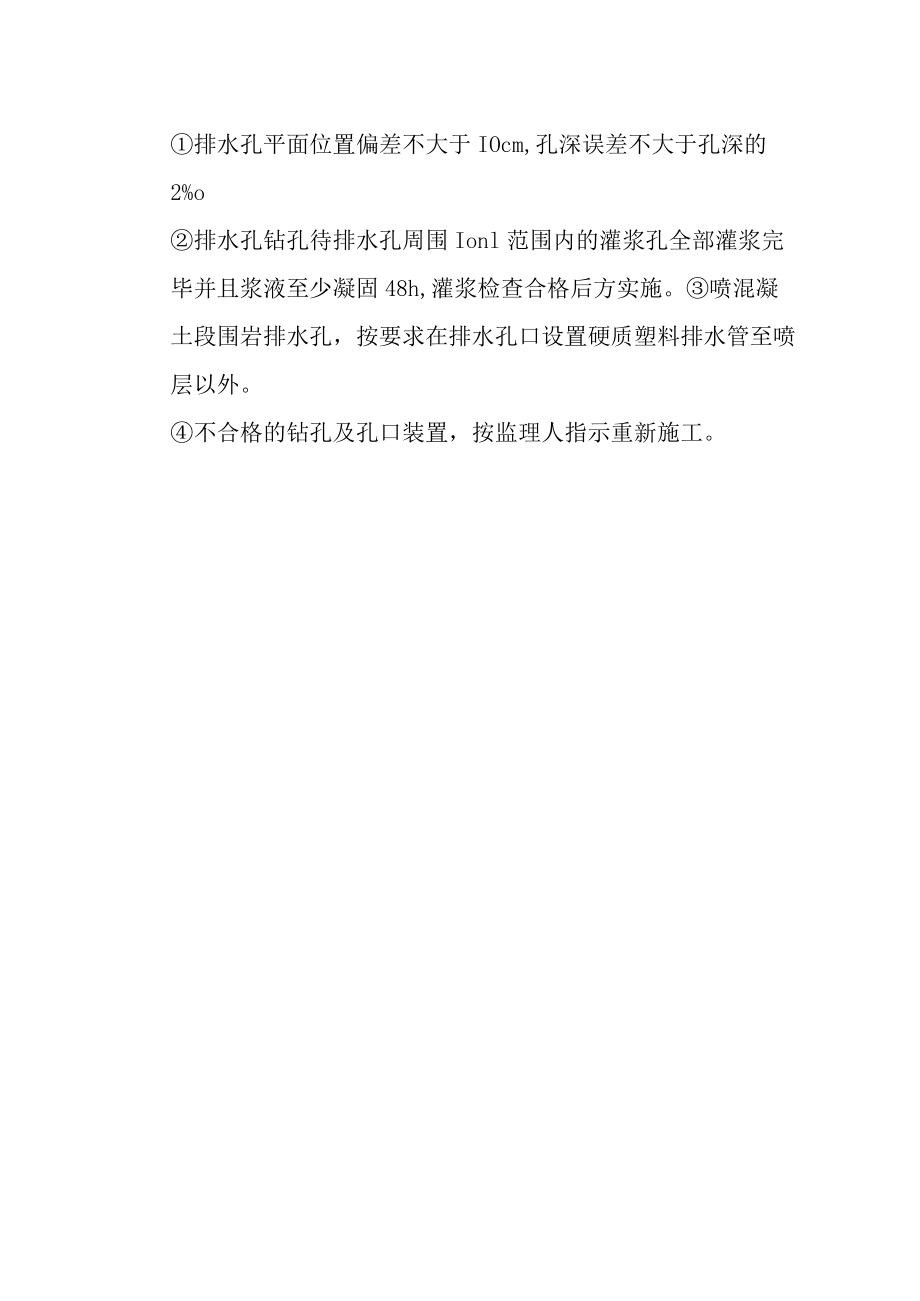

抽水蓄能电站上水库排水孔施工措施采用铺浆法砌筑,石块砌体分皮卧砌,上下错缝,内外搭砌,保证石块间不应相互接触。排水钻孔工艺流程见图L15-1。施工方法钻孔埋管,按设计图纸、文件或监理人指示执行。钻孔编号、孔位、孔径、孔深按设计图纸、文件或监理人指示执行。排水孔孔深W5m时,采用YT-28气腿钻机钻孔,排水孔孔深5m时,用潜钻孔钻孔。排水孔终孔验收后,按设计图纸要求安装孔口管及孔内保护装置。排水钻孔过程中,如遇有断层破碎带或软弱岩体等特图L15-1排水钻孔工艺流程图质量检验排水孔平面位置偏差不大于IOcm,孔深误差不大于孔深的2%o排水孔钻孔待排水孔周围Ionl范围内的灌浆孔全部灌浆完毕并且浆液至少凝固48h,灌浆检查合格后方实施。喷混凝土段围岩排水孔,按要求在排水孔口设置硬质塑料排水管至喷层以外。不合格的钻孔及孔口装置,按监理人指示重新施工。
