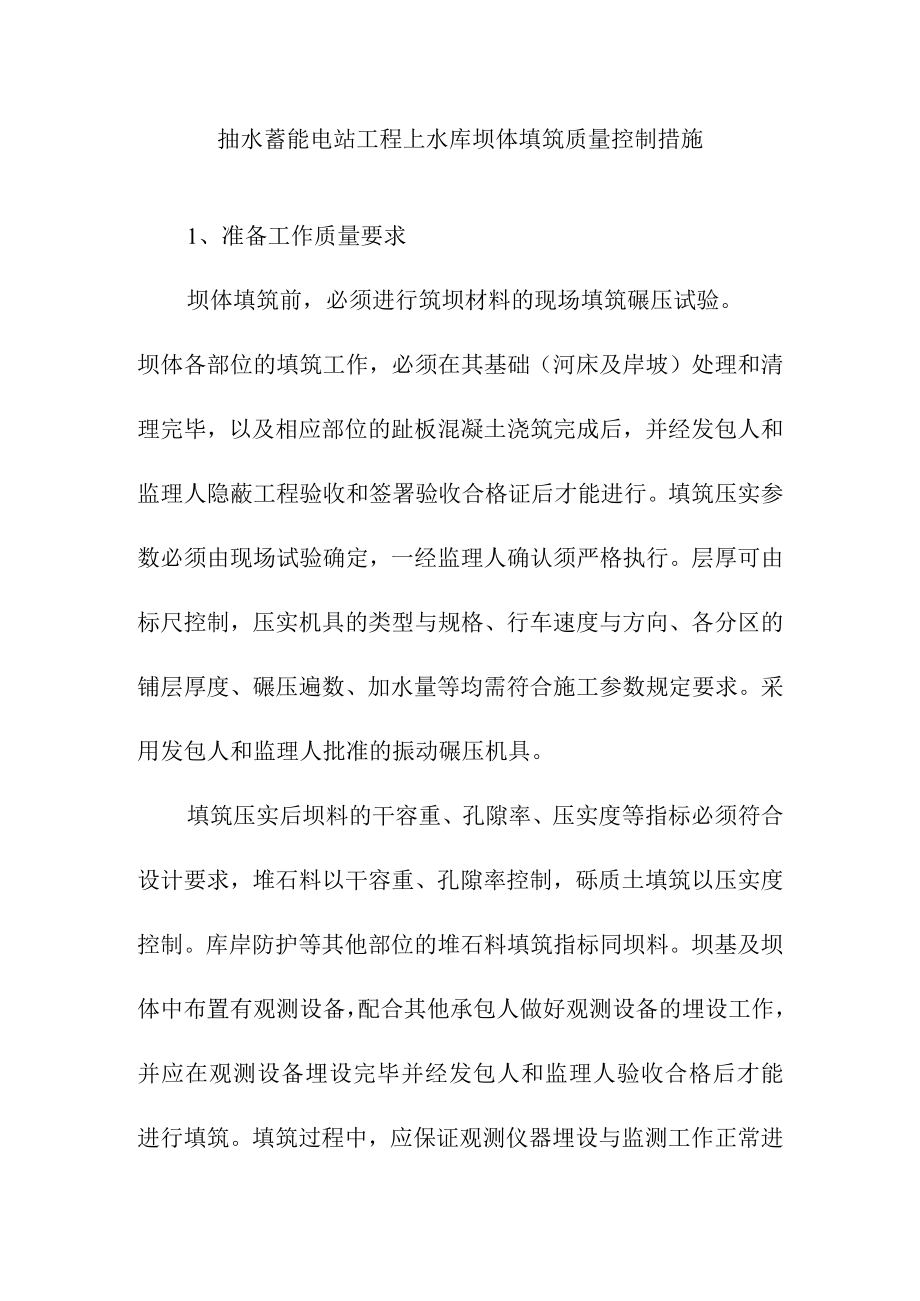

1、抽水蓄能电站工程上水库坝体填筑质量控制措施1、准备工作质量要求坝体填筑前，必须进行筑坝材料的现场填筑碾压试验。坝体各部位的填筑工作，必须在其基础（河床及岸坡）处理和清理完毕，以及相应部位的趾板混凝土浇筑完成后，并经发包人和监理人隐蔽工程验收和签署验收合格证后才能进行。填筑压实参数必须由现场试验确定，一经监理人确认须严格执行。层厚可由标尺控制，压实机具的类型与规格、行车速度与方向、各分区的铺层厚度、碾压遍数、加水量等均需符合施工参数规定要求。采用发包人和监理人批准的振动碾压机具。填筑压实后坝料的干容重、孔隙率、压实度等指标必须符合设计要求，堆石料以干容重、孔隙率控制，砾质土填筑以压实度控制。库岸

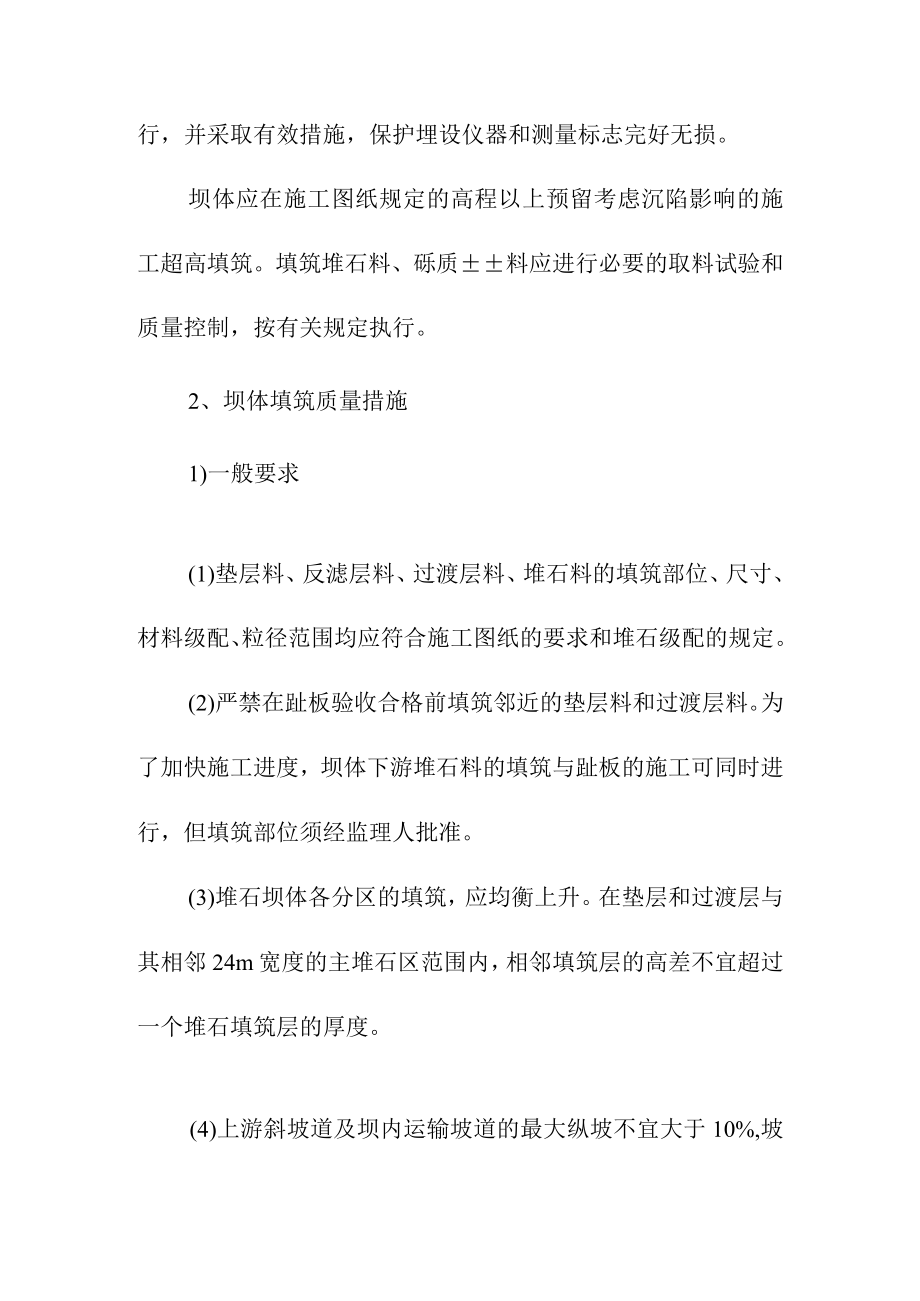

2、防护等其他部位的堆石料填筑指标同坝料。坝基及坝体中布置有观测设备，配合其他承包人做好观测设备的埋设工作，并应在观测设备埋设完毕并经发包人和监理人验收合格后才能进行填筑。填筑过程中，应保证观测仪器埋设与监测工作正常进行，并采取有效措施，保护埋设仪器和测量标志完好无损。坝体应在施工图纸规定的高程以上预留考虑沉陷影响的施工超高填筑。填筑堆石料、砾质料应进行必要的取料试验和质量控制，按有关规定执行。2、坝体填筑质量措施1)一般要求(1)垫层料、反滤层料、过渡层料、堆石料的填筑部位、尺寸、材料级配、粒径范围均应符合施工图纸的要求和堆石级配的规定。(2)严禁在趾板验收合格前填筑邻近的垫层料和过渡层料。为了

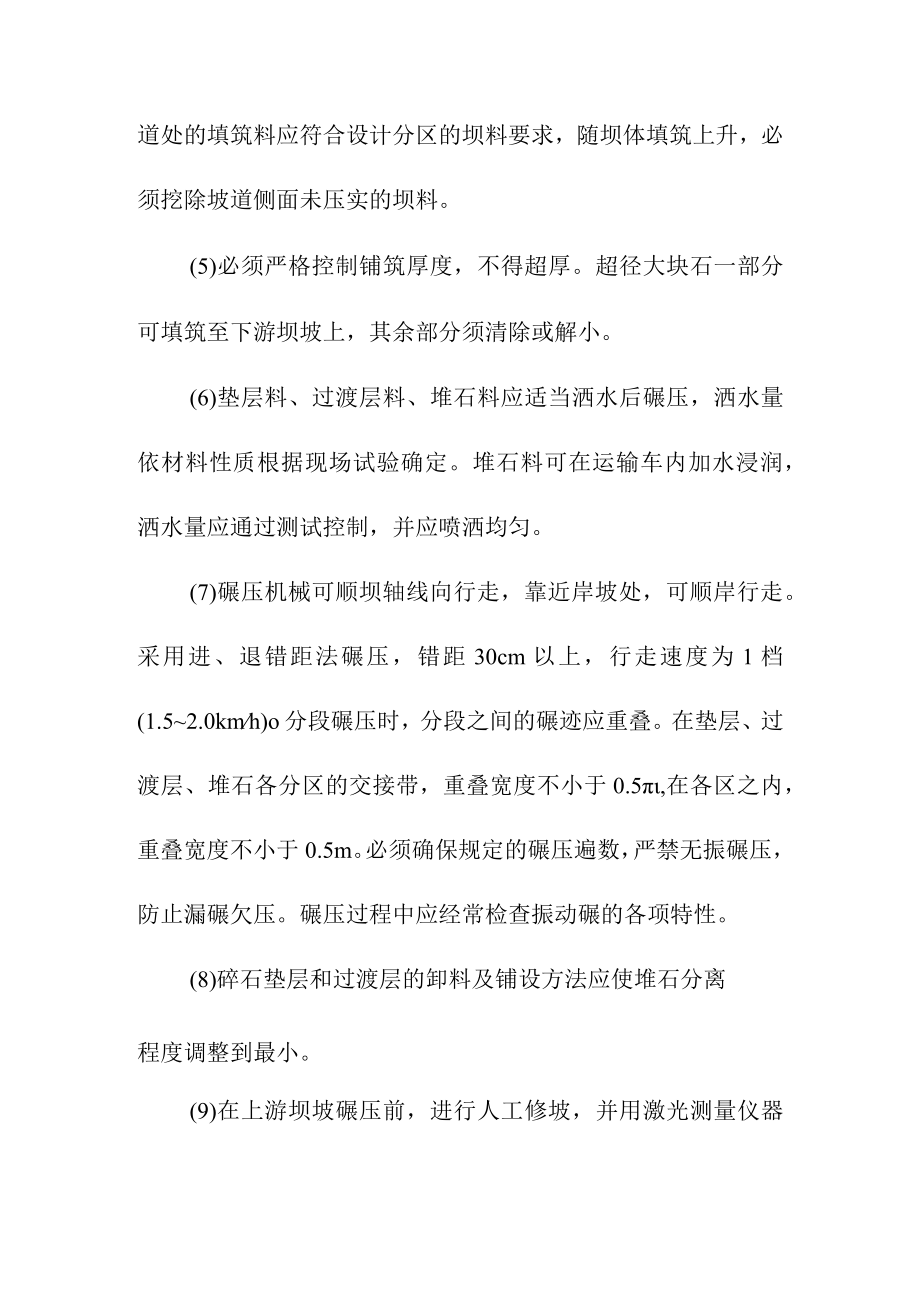

3、加快施工进度，坝体下游堆石料的填筑与趾板的施工可同时进行，但填筑部位须经监理人批准。(3)堆石坝体各分区的填筑，应均衡上升。在垫层和过渡层与其相邻24m宽度的主堆石区范围内，相邻填筑层的高差不宜超过一个堆石填筑层的厚度。(4)上游斜坡道及坝内运输坡道的最大纵坡不宜大于10%,坡道处的填筑料应符合设计分区的坝料要求，随坝体填筑上升，必须挖除坡道侧面未压实的坝料。(5)必须严格控制铺筑厚度，不得超厚。超径大块石一部分可填筑至下游坝坡上，其余部分须清除或解小。(6)垫层料、过渡层料、堆石料应适当洒水后碾压，洒水量依材料性质根据现场试验确定。堆石料可在运输车内加水浸润，洒水量应通过测试控制，并应喷洒均
4、匀。(7)碾压机械可顺坝轴线向行走，靠近岸坡处，可顺岸行走。采用进、退错距法碾压，错距30cm以上，行走速度为1档(1.52.0kmh)o分段碾压时，分段之间的碾迹应重叠。在垫层、过渡层、堆石各分区的交接带，重叠宽度不小于0.5,在各区之内，重叠宽度不小于0.5m。必须确保规定的碾压遍数，严禁无振碾压，防止漏碾欠压。碾压过程中应经常检查振动碾的各项特性。(8)碎石垫层和过渡层的卸料及铺设方法应使堆石分离程度调整到最小。(9)在上游坝坡碾压前，进行人工修坡，并用激光测量仪器等进行坡面测量。修整后的坡面，在法线方向应高出设计线515cmo(IO)坝坡碾压时，应先静碾几遍以固坡，然后半振动碾压几遍(
5、即上行时振动，下行时不振动)，碾压遍数需经试验确定。碾压前必须对坝坡面洒水，洒水时禁止形成冲射水流冲击坝坡面。(11)坝前粉土、石渣回填应在趾板上部灌浆作业全部完成，混凝土面板及止水系统等各项目验收合格后方可进行，回填施工时应避开雨天。(12)保护粉质粘土的石渣可利用施工设备压实，靠近粉质粘土处采用较小粒径的石渣，并禁止块石集中。(13)下游堆石区粒径大于08m的大块石应予剔除，并堆至下游面。堆石形成的下游面应进行浆砌石或干砌石修整。2)碎石垫层和过渡层的填筑要求碎石垫层采用下库区C3标承包人轧制的成品骨料,最大粒径为8cm,压实后层厚40Cnb用振动碾碾压密实，设计干容重21.9kNm3,孔
6、隙率18.5%,渗透系数K=IX103510-3cmso(2)过渡层采用新鲜开挖石料，最大粒径30cm,压实后层厚40Cnb用振动碾碾压密实，设计干容重21.5kNm3,孔隙率W20%。(3)在清除主堆石区上游面所有大于30cm的离散块石料前，不得在其上填筑过渡层料的堆石。(4)在过渡层上游而进行削坡处理并清除所有大于20cm的离散块石前，不得在其上填筑碎石垫层料。以上碎石垫层和过渡层应同厚度铺筑碾压，当填筑至两层后要与特定区的主堆石区顶层齐平，随后补碾过渡层和主堆石区交接面漏振部位。3)堆石区填筑(1)主堆石区采用弱、微风化新鲜石料，最大块石粒径应小于80cm,压实后层厚80cm,用振动碾碾
7、压密实，设计干容重20.7kN3,孔隙率W23%。(2)下游堆石区采用强、弱风化混合料，最大块径应小于80cm,压实后层厚80cm,用振动碾碾压密实，设计干容重20.1kN3,孔隙率W25%。下游堆石区应剔除强风化上部石料，采用强风化中下部石料与弱风化石料的混合料，且上坝料的饱和湿抗压强度应不小于15MPao4)上游面碎石垫层区的压实和稳固(1)压实在压实开始前，碎石垫层区上游面应修整到略大于设计剖面线5cm15cmo准备碾压的坡面长不得超过25m。除非另有规定，上游面的压实应使用经发包人和监理人批准的碾压设备。上游面应无振碾压4遍，然后振动碾压8遍，碾压一遍是指碾子上下坡各一次。下坡时碾子不
8、得振动。碾压均采用错距法碾压。在碾压前及碾压时，上游面应喷水湿透。在碾压时及碾压后不得填料于坑凹处。垫层填筑每升高15m左右应进行一次坝坡斜坡碾压与防护。采用错距法碾压时，前后两次碾压应有搭接，碾迹重叠5-10cmo为保证整个坡面得到上述规定的压实度，在趾板附近可能要求相当多的搭接压实遍数，在临近趾板Im的坡面应用机械夯或平板振动器进行充分压实。(2)稳固垫层坡面压实合格后，尽快按设计要求，对其上游坡面进行碾压水泥砂浆坡面防护施工。碾压水泥砂浆厚5cm,砂浆标号为M5.0。水泥砂浆施工宜在阴天或夜晚进行，禁止雨天施工，砂浆初凝前必须完成碾压。施工好的水泥砂浆，应养护14天以上。坝体各部位的填筑工作，必须在其基础(河床及岸坡)处理和清理完毕，并经监理人验收合格证后才能进行。
