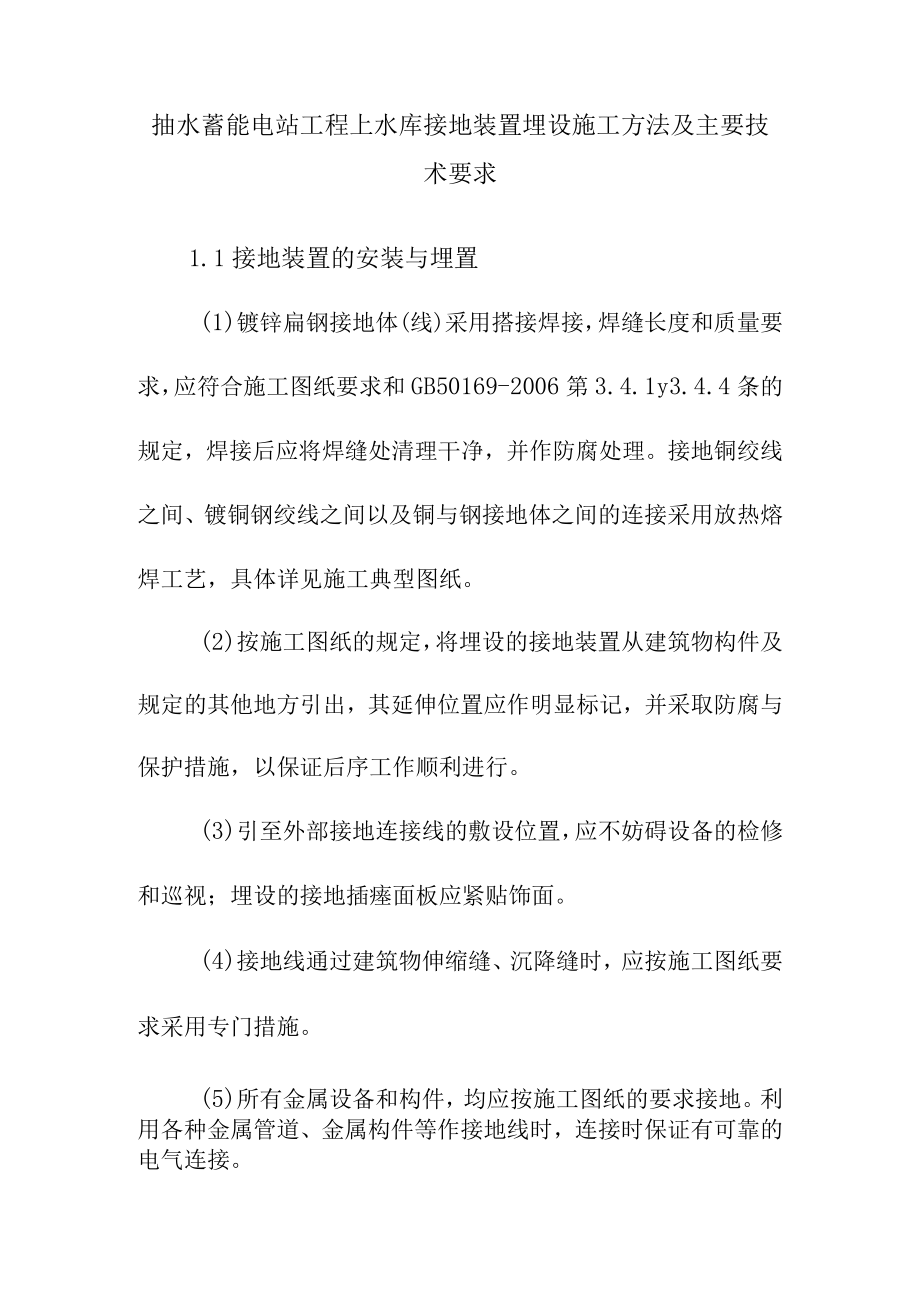

1、抽水蓄能电站工程上水库接地装置埋设施工方法及主要技术要求1.1接地装置的安装与埋置(1)镀锌扁钢接地体(线)采用搭接焊接,焊缝长度和质量要求,应符合施工图纸要求和GB50169-2006第3.4.1y3.4.4条的规定,焊接后应将焊缝处清理干净,并作防腐处理。接地铜绞线之间、镀铜钢绞线之间以及铜与钢接地体之间的连接采用放热熔焊工艺,具体详见施工典型图纸。(2)按施工图纸的规定,将埋设的接地装置从建筑物构件及规定的其他地方引出,其延伸位置应作明显标记,并采取防腐与保护措施,以保证后序工作顺利进行。(3)引至外部接地连接线的敷设位置,应不妨碍设备的检修和巡视;埋设的接地插瘗面板应紧贴饰面。(4)接

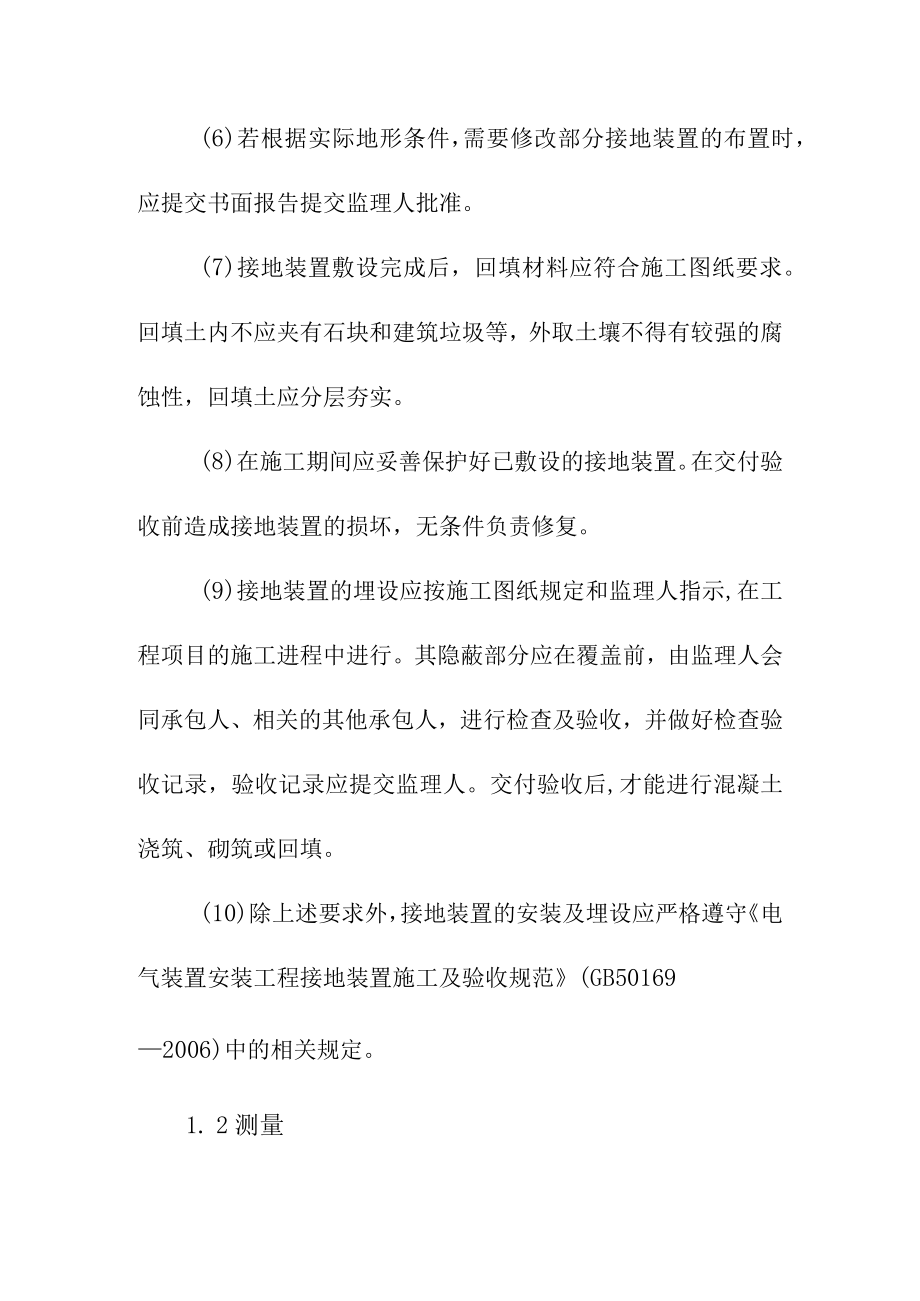

2、地线通过建筑物伸缩缝、沉降缝时,应按施工图纸要求采用专门措施。(5)所有金属设备和构件,均应按施工图纸的要求接地。利用各种金属管道、金属构件等作接地线时,连接时保证有可靠的电气连接。(6)若根据实际地形条件,需要修改部分接地装置的布置时,应提交书面报告提交监理人批准。(7)接地装置敷设完成后,回填材料应符合施工图纸要求。回填土内不应夹有石块和建筑垃圾等,外取土壤不得有较强的腐蚀性,回填土应分层夯实。(8)在施工期间应妥善保护好已敷设的接地装置。在交付验收前造成接地装置的损坏,无条件负责修复。(9)接地装置的埋设应按施工图纸规定和监理人指示,在工程项目的施工进程中进行。其隐蔽部分应在覆盖前,由监

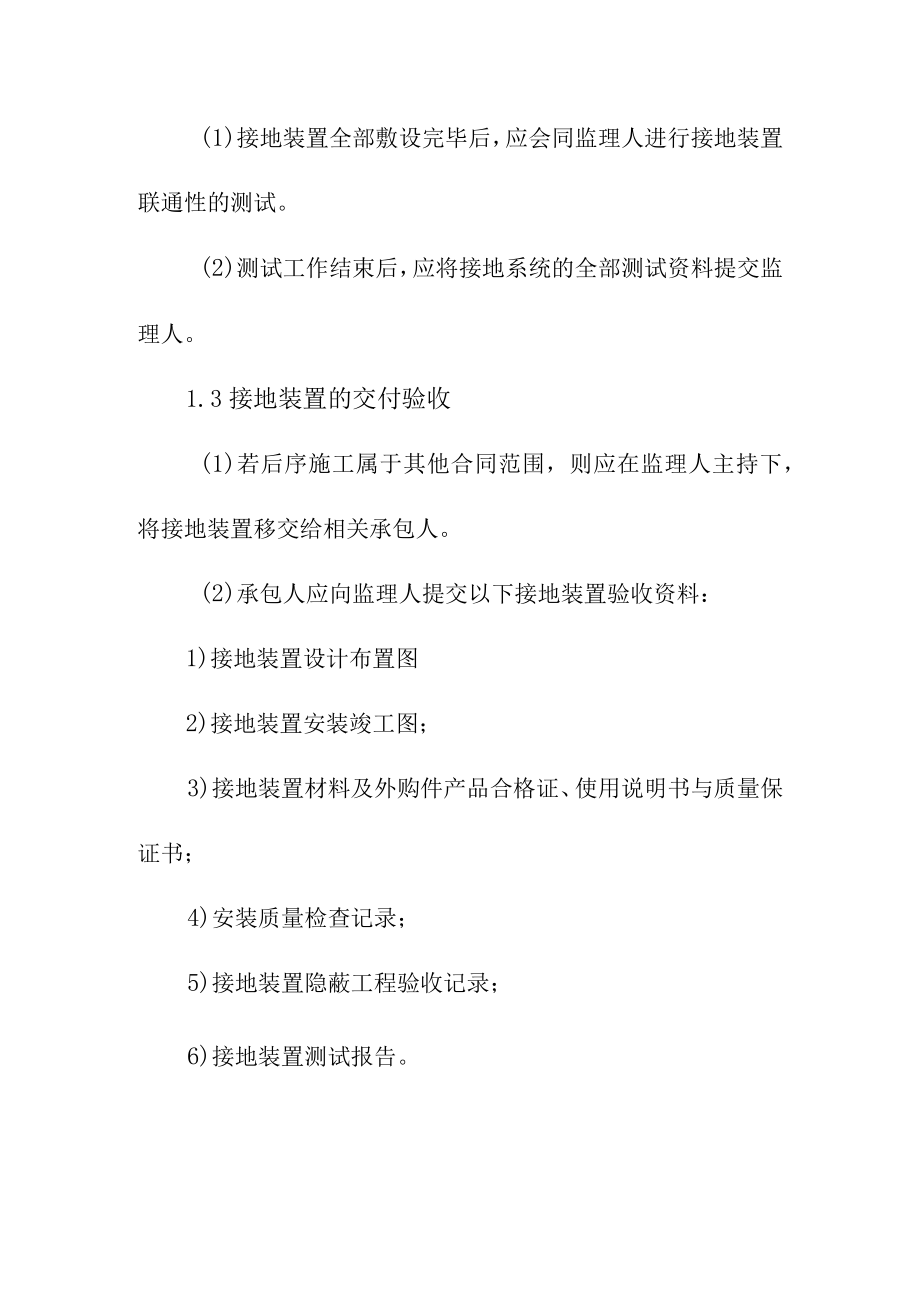

3、理人会同承包人、相关的其他承包人,进行检查及验收,并做好检查验收记录,验收记录应提交监理人。交付验收后,才能进行混凝土浇筑、砌筑或回填。(10)除上述要求外,接地装置的安装及埋设应严格遵守电气装置安装工程接地装置施工及验收规范(GB501692006)中的相关规定。1. 2测量(1)接地装置全部敷设完毕后,应会同监理人进行接地装置联通性的测试。(2)测试工作结束后,应将接地系统的全部测试资料提交监理人。1.3接地装置的交付验收(1)若后序施工属于其他合同范围,则应在监理人主持下,将接地装置移交给相关承包人。(2)承包人应向监理人提交以下接地装置验收资料:1)接地装置设计布置图2)接地装置安装竣工图;3)接地装置材料及外购件产品合格证、使用说明书与质量保证书;4)安装质量检查记录;5)接地装置隐蔽工程验收记录;6)接地装置测试报告。
