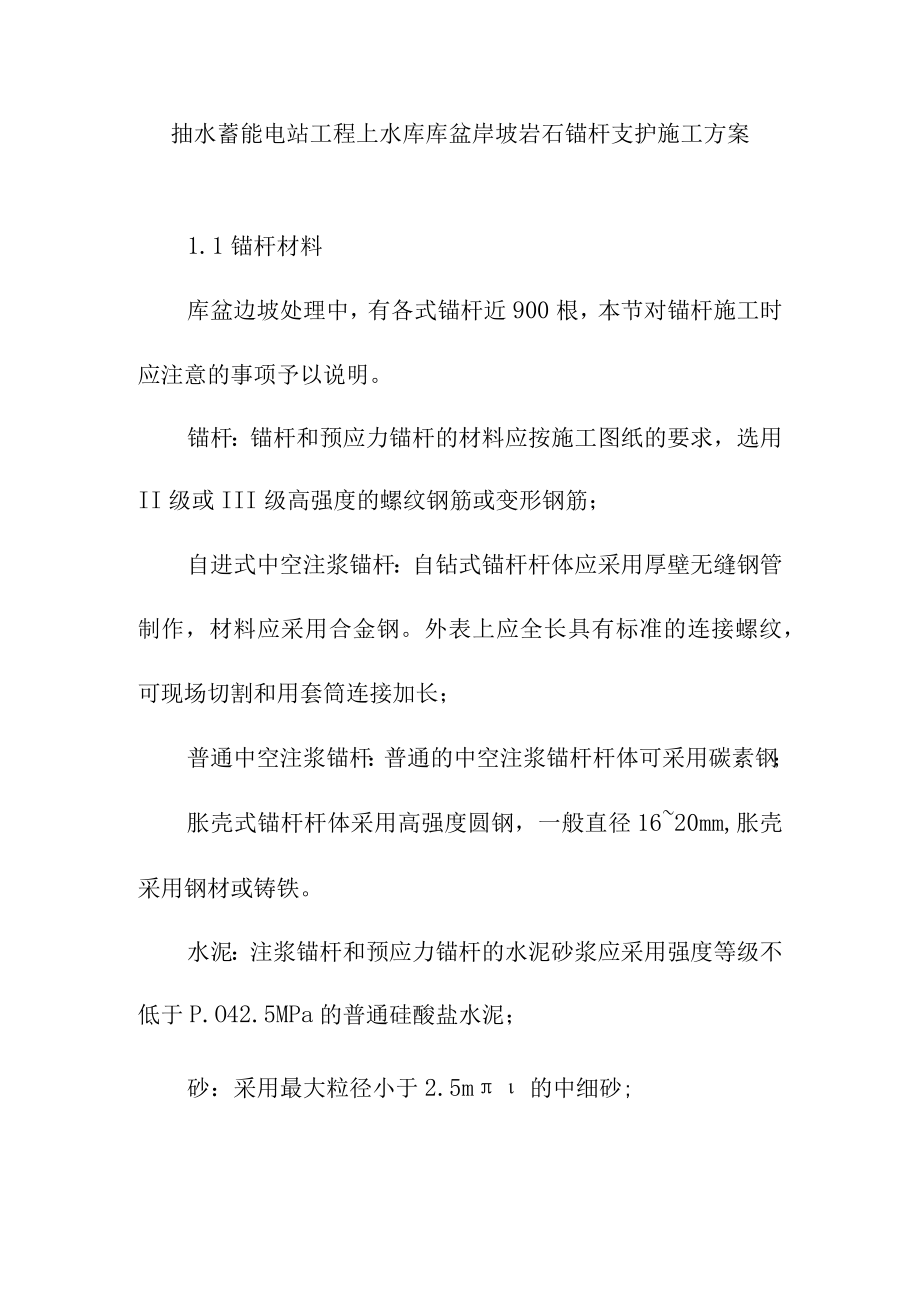

1、抽水蓄能电站工程上水库库盆岸坡岩石锚杆支护施工方案1.1锚杆材料库盆边坡处理中，有各式锚杆近900根，本节对锚杆施工时应注意的事项予以说明。锚杆：锚杆和预应力锚杆的材料应按施工图纸的要求，选用II级或III级高强度的螺纹钢筋或变形钢筋；自进式中空注浆锚杆：自钻式锚杆杆体应采用厚壁无缝钢管制作，材料应采用合金钢。外表上应全长具有标准的连接螺纹，可现场切割和用套筒连接加长；普通中空注浆锚杆：普通的中空注浆锚杆杆体可采用碳素钢；胀壳式锚杆杆体采用高强度圆钢，一般直径1620mm,胀壳采用钢材或铸铁。水泥：注浆锚杆和预应力锚杆的水泥砂浆应采用强度等级不低于P.O42.5MPa的普通硅酸盐水泥；砂：采用

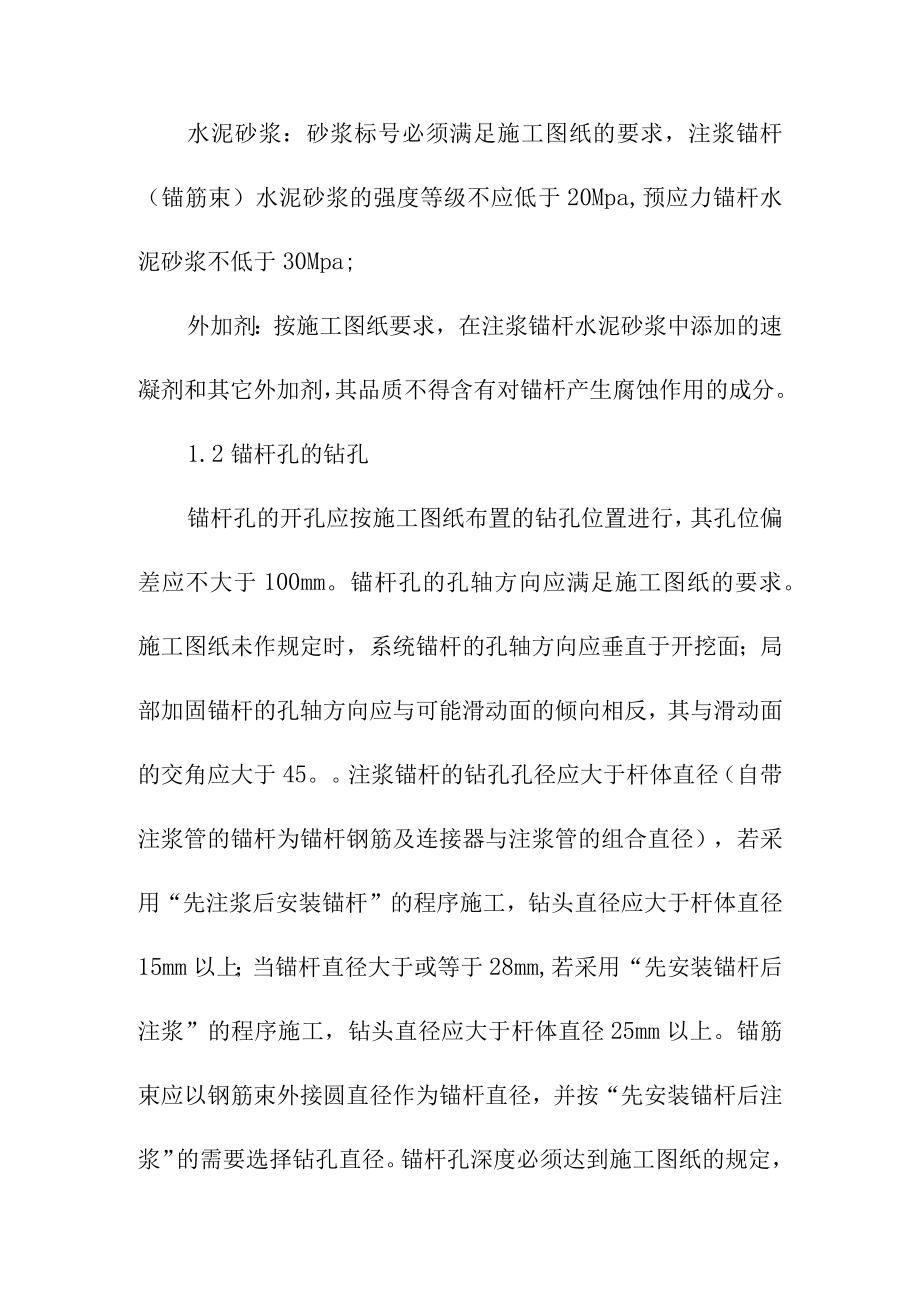

2、最大粒径小于2.5m的中细砂;水泥砂浆：砂浆标号必须满足施工图纸的要求，注浆锚杆（锚筋束）水泥砂浆的强度等级不应低于20Mpa,预应力锚杆水泥砂浆不低于30Mpa;外加剂：按施工图纸要求，在注浆锚杆水泥砂浆中添加的速凝剂和其它外加剂，其品质不得含有对锚杆产生腐蚀作用的成分。1.2锚杆孔的钻孔锚杆孔的开孔应按施工图纸布置的钻孔位置进行，其孔位偏差应不大于100mm。锚杆孔的孔轴方向应满足施工图纸的要求。施工图纸未作规定时，系统锚杆的孔轴方向应垂直于开挖面；局部加固锚杆的孔轴方向应与可能滑动面的倾向相反，其与滑动面的交角应大于45。注浆锚杆的钻孔孔径应大于杆体直径（自带注浆管的锚杆为锚杆钢筋及连接

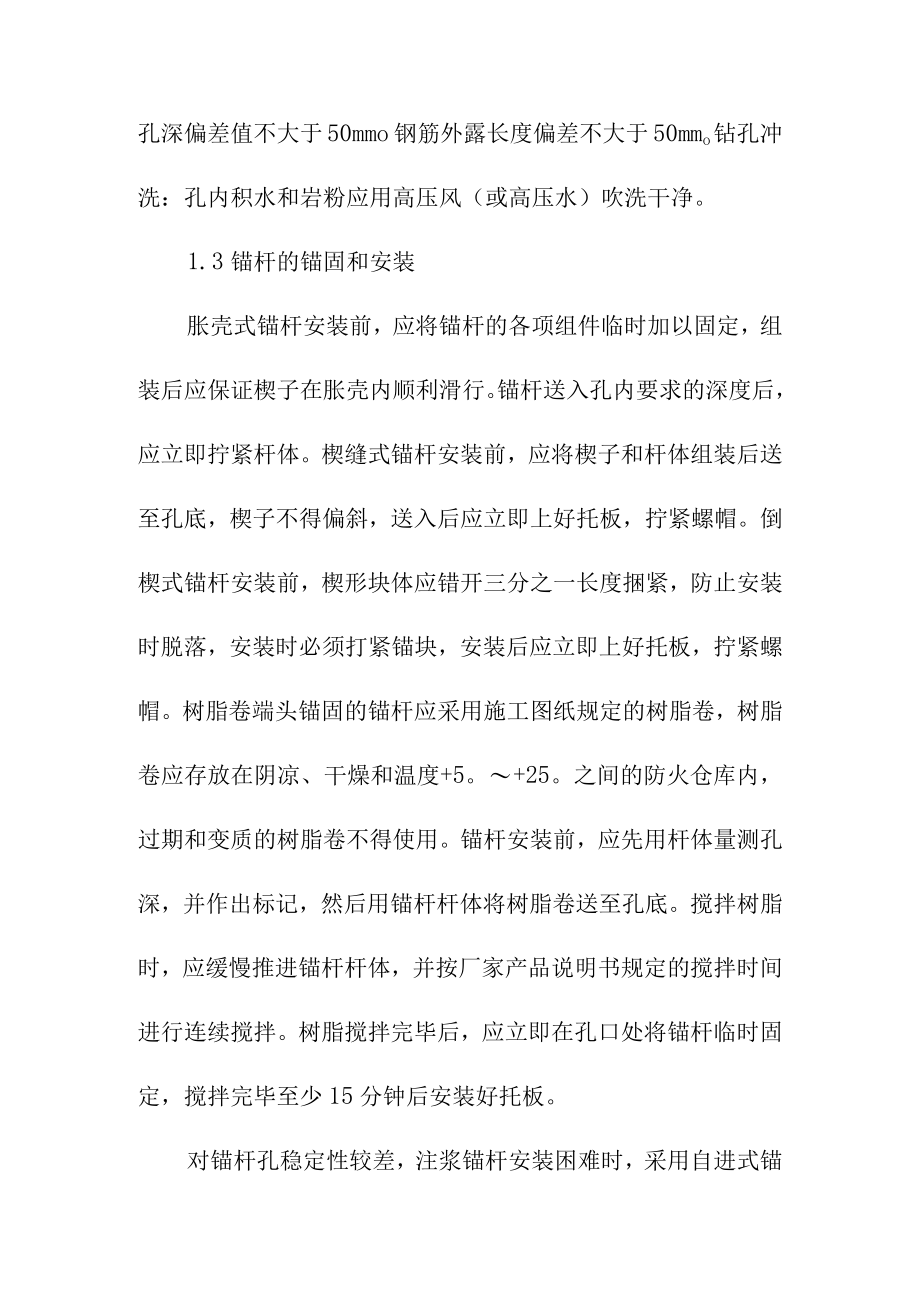

3、器与注浆管的组合直径），若采用“先注浆后安装锚杆”的程序施工，钻头直径应大于杆体直径15mm以上；当锚杆直径大于或等于28mm,若采用“先安装锚杆后注浆”的程序施工，钻头直径应大于杆体直径25mm以上。锚筋束应以钢筋束外接圆直径作为锚杆直径，并按“先安装锚杆后注浆”的需要选择钻孔直径。锚杆孔深度必须达到施工图纸的规定，孔深偏差值不大于50mmo钢筋外露长度偏差不大于50mmo钻孔冲洗：孔内积水和岩粉应用高压风（或高压水）吹洗干净。1.3锚杆的锚固和安装胀壳式锚杆安装前，应将锚杆的各项组件临时加以固定，组装后应保证楔子在胀壳内顺利滑行。锚杆送入孔内要求的深度后，应立即拧紧杆体。楔缝式锚杆安装前，
4、应将楔子和杆体组装后送至孔底，楔子不得偏斜，送入后应立即上好托板，拧紧螺帽。倒楔式锚杆安装前，楔形块体应错开三分之一长度捆紧，防止安装时脱落，安装时必须打紧锚块，安装后应立即上好托板，拧紧螺帽。树脂卷端头锚固的锚杆应采用施工图纸规定的树脂卷，树脂卷应存放在阴凉、干燥和温度+5。+25。之间的防火仓库内，过期和变质的树脂卷不得使用。锚杆安装前，应先用杆体量测孔深，并作出标记，然后用锚杆杆体将树脂卷送至孔底。搅拌树脂时，应缓慢推进锚杆杆体，并按厂家产品说明书规定的搅拌时间进行连续搅拌。树脂搅拌完毕后，应立即在孔口处将锚杆临时固定，搅拌完毕至少15分钟后安装好托板。对锚杆孔稳定性较差，注浆锚杆安装困
5、难时，采用自进式锚杆，就位后再灌注水泥浆。锚筋束应采用先插钢筋束、后注浆的施工工艺；注浆管或排气管应牢固固定在钢筋束上并保持畅通，随钢筋束一起插入孔内；钢筋束应焊接牢固,并焊接对中环，对中环的外径可比孔径小IOmm左右，一个钢筋束在孔内至少应有2个对中环。L4锚杆的注浆锚杆注浆的水泥砂浆配合比，应在以下规定的范围内通过试验选定：水泥：砂，1：11：2（重量比）；水泥：水,1：0.381：0.45o先注浆的永久支护锚杆，应在钻孔注满浆后立即插杆；后注浆的永久支护锚杆和预应力锚杆，应在锚杆安装后立即进行注浆。注浆开始或中途停止30min时，应用水或稀水泥浆润滑注浆罐及其管路；注浆时，注浆管应插至孔
6、底5（00mm,随砂浆的注入缓慢匀速拨出；杆体插入后，若孔口无砂浆溢出，应及时补注。锚杆注浆后，在砂浆凝固前，不得敲击、碰撞和拉拔锚杆。自进式中空注浆锚杆、中空注浆锚杆水泥砂浆强度等级为M25,水灰比0.35-0.45：Io注浆浆液宜采用添加早强剂、减水剂、膨胀剂的水泥浆。注浆压力应通过试验确定，灌浆压力1L5MPaoL5岩石锚杆的质量检验锚杆材质检验：每批锚杆材料均应附有生产厂的质量证明书，按施工图纸规定的材质标准以及监理人指示的抽检数量检验锚杆性能。注浆工艺试验：选取与现场锚杆的锚杆直径和长度，锚孔孔径和倾斜度相同的锚杆和塑料管（或钢管），采用与现场注浆相同的材料和配比拌制的砂浆，并按现场
7、施工相同的注浆工艺进行注浆，养护7天后剖管检查其饱满度。不同类型和长度的锚杆均需进行试验，试验计划应报送监理人审批。按监理人指示的抽验范围和数量，对锚杆孔的钻孔规格（孔径、深度和倾斜度）进行检查并作好记录。锚杆长度和注浆密实性检测：采用无损检测为主的方式对锚杆长度及注浆密实性进行检测，饱满度检查数量一般按10%控制，关键部位承包人应按监理人的要求增加无损检测的数量，具体检测部位由设计人和监理人确定。锚杆拉拔检测：边坡和地下洞室的支护锚杆，按作业分区在每200根（包括总数少于200根）中至少抽样一组，每组不少于3根，地质条件或原材料变化时，应至少抽样一组。在砂浆锚杆养护28天或预应力锚杆固定后，安装张拉设备后应缓慢、均匀地加载，拉力方向应与锚杆轴线一致。加载速率不易大于IkN/s；加载后应立即开始测定锚杆的位移量;喷锚支护中抽检的锚杆，当拉拔力达到规定值时，应立即停止加载，结束试验。1-6岩石锚杆的验收应将每批锚杆材质的抽验记录、每项注浆饱满度试验记录和成果、锚杆钻孔记录、锚杆安装记录、锚杆注浆记录、各作业分区的锚杆注浆密实性检测记录和成果、锚杆拉拔检测记录和成果以及它们的验收报告报送监理人，经监理人验收，并签认合格后作为支护工程完工验收的资料。
