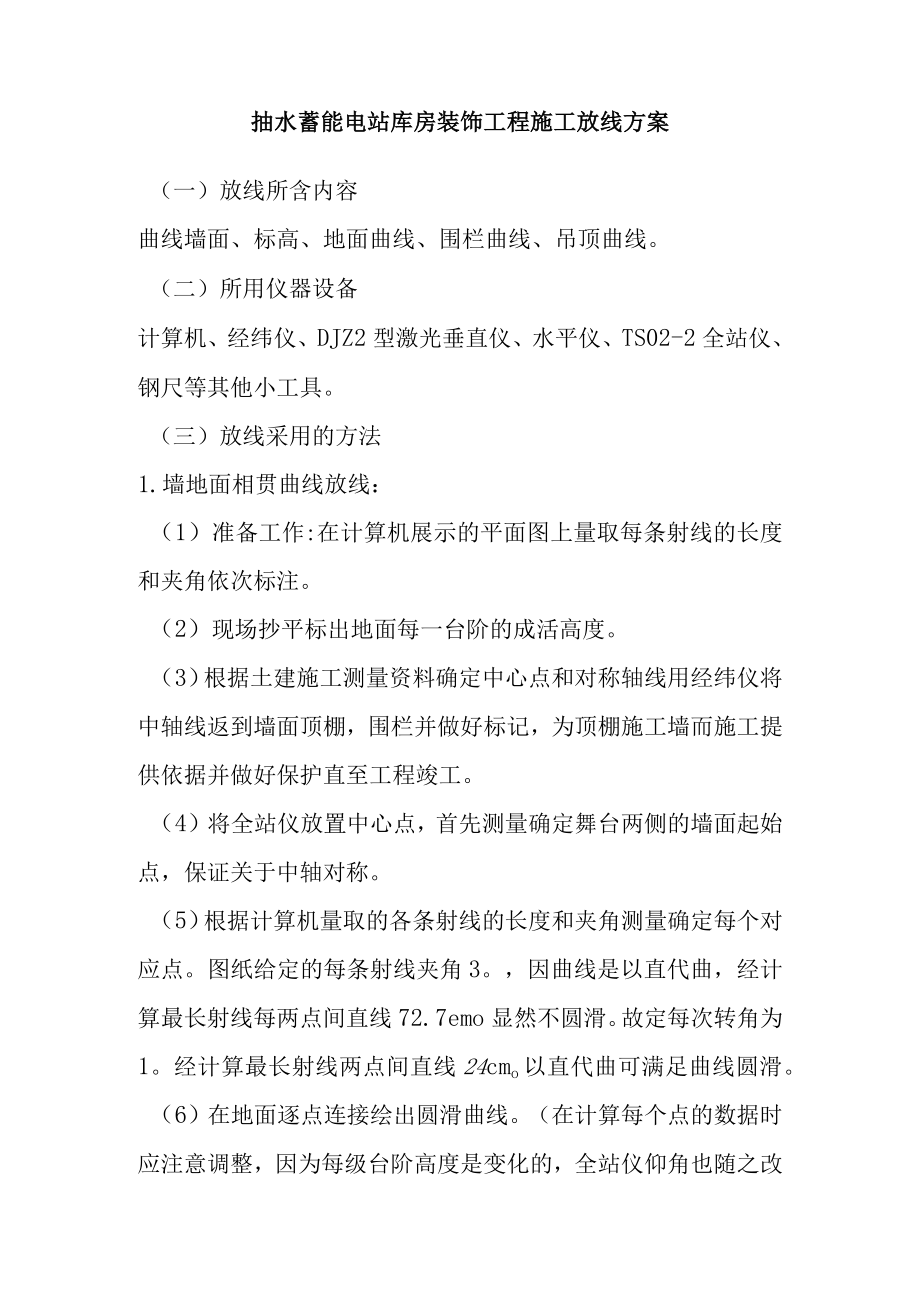

1、抽水蓄能电站库房装饰工程施工放线方案（一）放线所含内容曲线墙面、标高、地面曲线、围栏曲线、吊顶曲线。（二）所用仪器设备计算机、经纬仪、DJZ2型激光垂直仪、水平仪、TS02-2全站仪、钢尺等其他小工具。（三）放线采用的方法1.墙地面相贯曲线放线：（1）准备工作:在计算机展示的平面图上量取每条射线的长度和夹角依次标注。（2）现场抄平标出地面每一台阶的成活高度。（3）根据土建施工测量资料确定中心点和对称轴线用经纬仪将中轴线返到墙面顶棚，围栏并做好标记，为顶棚施工墙而施工提供依据并做好保护直至工程竣工。（4）将全站仪放置中心点，首先测量确定舞台两侧的墙面起始点，保证关于中轴对称。（5）根据计算机量取

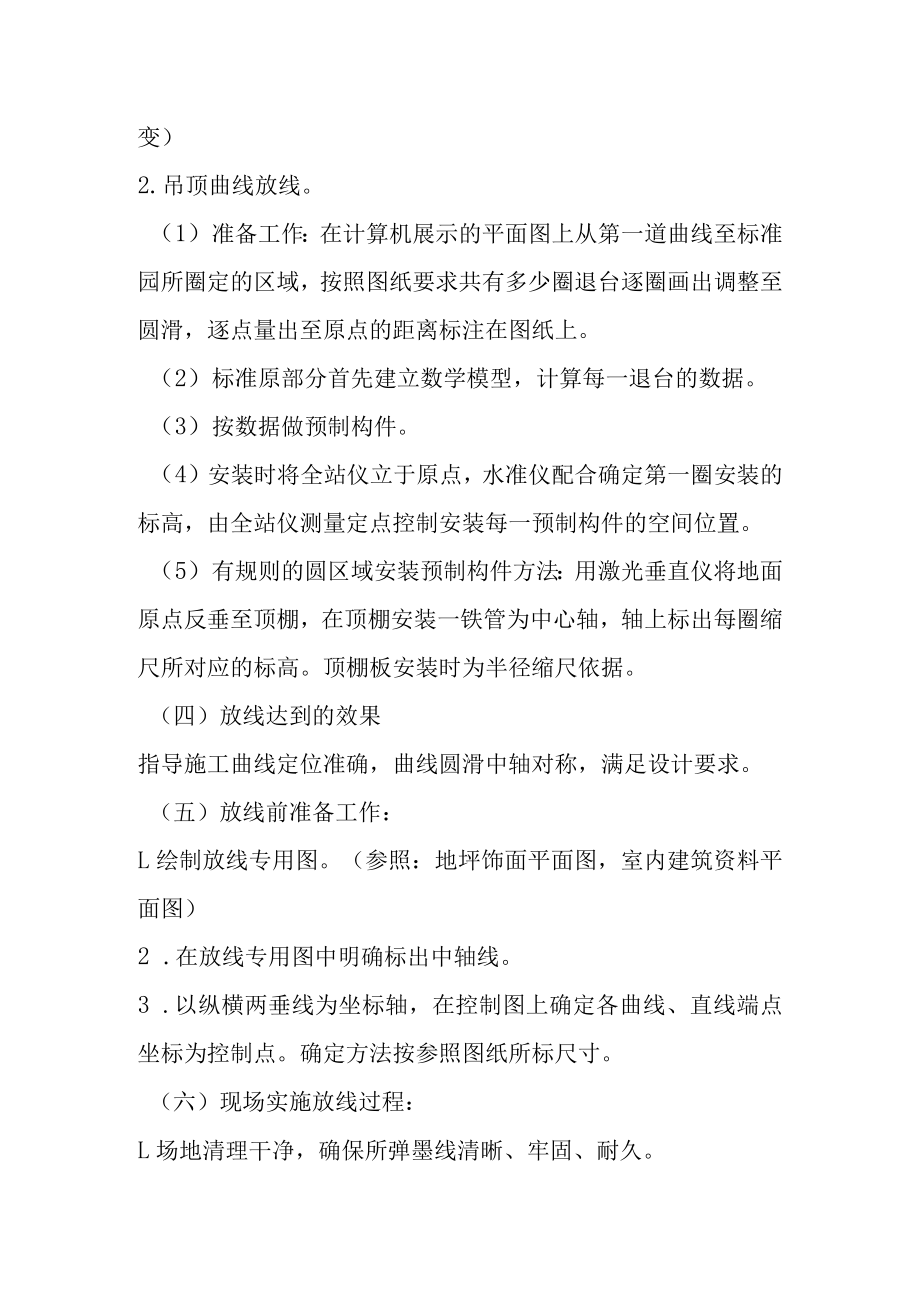

2、的各条射线的长度和夹角测量确定每个对应点。图纸给定的每条射线夹角3。，因曲线是以直代曲，经计算最长射线每两点间直线72.7emo显然不圆滑。故定每次转角为1。经计算最长射线两点间直线24cmo以直代曲可满足曲线圆滑。（6）在地面逐点连接绘出圆滑曲线。（在计算每个点的数据时应注意调整，因为每级台阶高度是变化的，全站仪仰角也随之改变）2.吊顶曲线放线。（1）准备工作：在计算机展示的平面图上从第一道曲线至标准园所圈定的区域，按照图纸要求共有多少圈退台逐圈画出调整至圆滑，逐点量出至原点的距离标注在图纸上。（2）标准原部分首先建立数学模型，计算每一退台的数据。（3）按数据做预制构件。（4）安装时将全站仪
3、立于原点，水准仪配合确定第一圈安装的标高，由全站仪测量定点控制安装每一预制构件的空间位置。（5）有规则的圆区域安装预制构件方法：用激光垂直仪将地面原点反垂至顶棚，在顶棚安装一铁管为中心轴，轴上标出每圈缩尺所对应的标高。顶棚板安装时为半径缩尺依据。（四）放线达到的效果指导施工曲线定位准确，曲线圆滑中轴对称，满足设计要求。（五）放线前准备工作：L绘制放线专用图。（参照：地坪饰面平面图，室内建筑资料平面图）2 .在放线专用图中明确标出中轴线。3 .以纵横两垂线为坐标轴，在控制图上确定各曲线、直线端点坐标为控制点。确定方法按参照图纸所标尺寸。（六）现场实施放线过程：L场地清理干净，确保所弹墨线清晰、牢

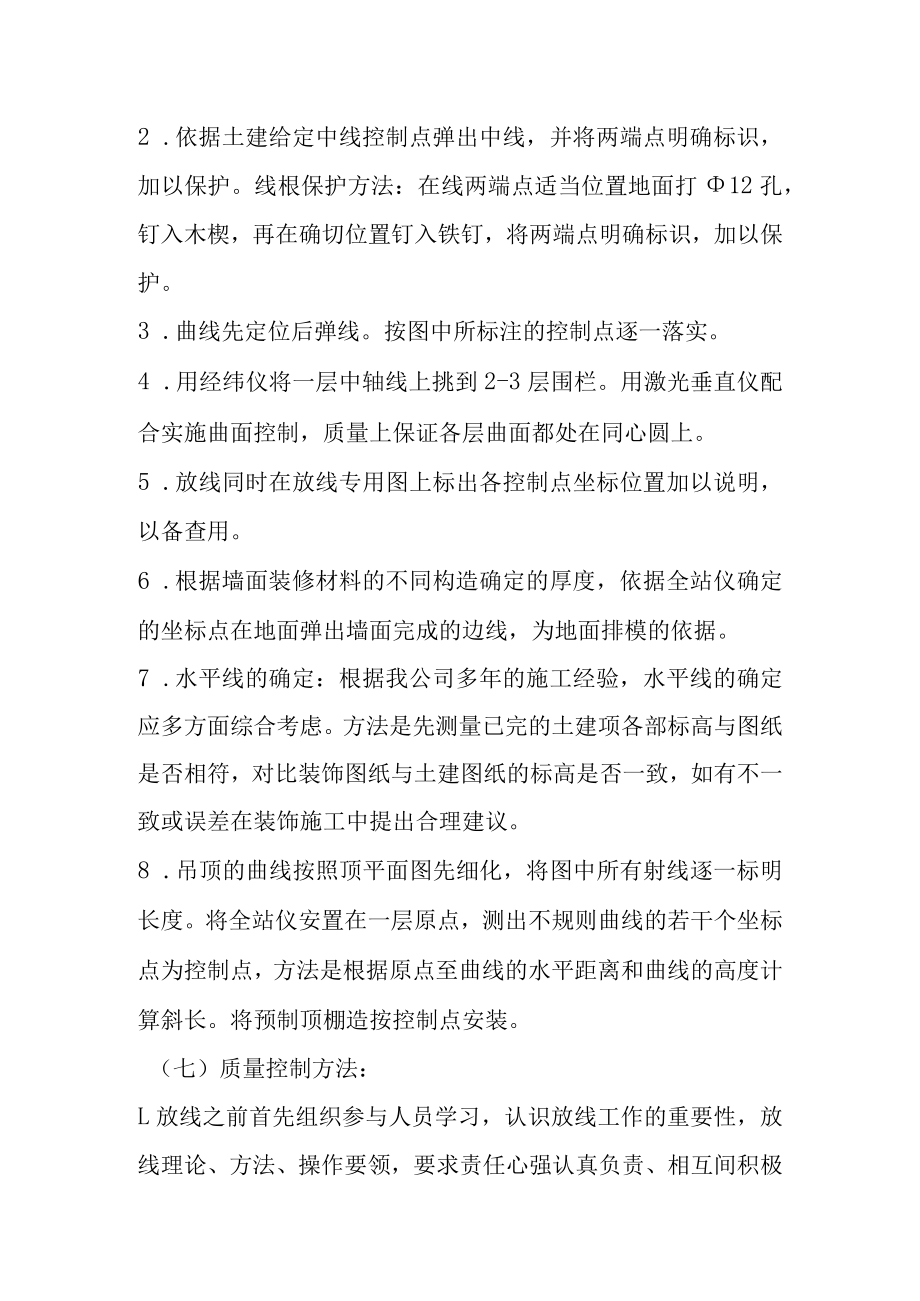

4、固、耐久。2 .依据土建给定中线控制点弹出中线，并将两端点明确标识，加以保护。线根保护方法：在线两端点适当位置地面打12孔，钉入木楔，再在确切位置钉入铁钉，将两端点明确标识，加以保护。3 .曲线先定位后弹线。按图中所标注的控制点逐一落实。4 .用经纬仪将一层中轴线上挑到2-3层围栏。用激光垂直仪配合实施曲面控制，质量上保证各层曲面都处在同心圆上。5 .放线同时在放线专用图上标出各控制点坐标位置加以说明，以备查用。6 .根据墙面装修材料的不同构造确定的厚度，依据全站仪确定的坐标点在地面弹出墙面完成的边线，为地面排模的依据。7 .水平线的确定：根据我公司多年的施工经验，水平线的确定应多方面综合考虑
5、。方法是先测量已完的土建项各部标高与图纸是否相符，对比装饰图纸与土建图纸的标高是否一致，如有不一致或误差在装饰施工中提出合理建议。8 .吊顶的曲线按照顶平面图先细化，将图中所有射线逐一标明长度。将全站仪安置在一层原点，测出不规则曲线的若干个坐标点为控制点，方法是根据原点至曲线的水平距离和曲线的高度计算斜长。将预制顶棚造按控制点安装。（七）质量控制方法：L放线之前首先组织参与人员学习，认识放线工作的重要性，放线理论、方法、操作要领，要求责任心强认真负责、相互间积极配合、目的明确。2 .对放线所用仪器设备使用前仔细检查，使其精度符合要求。3 .每次看仪器读数或量尺需经两人复合。4 .每次排尺都以中轴线为基线，避免累计误差。每次推平行线或垂线的步骤严守几何作图法规则，尊重科学，用理论指导每一步操作。5 .放线完成后报请相关部门验线合格后再施工。并采取可靠措施保护线根并做好放线记录。6 .施工时再次复合所放控制线是否与图纸相符，检验装饰造型的相对位置及为预制构件排模提供科学数据。
