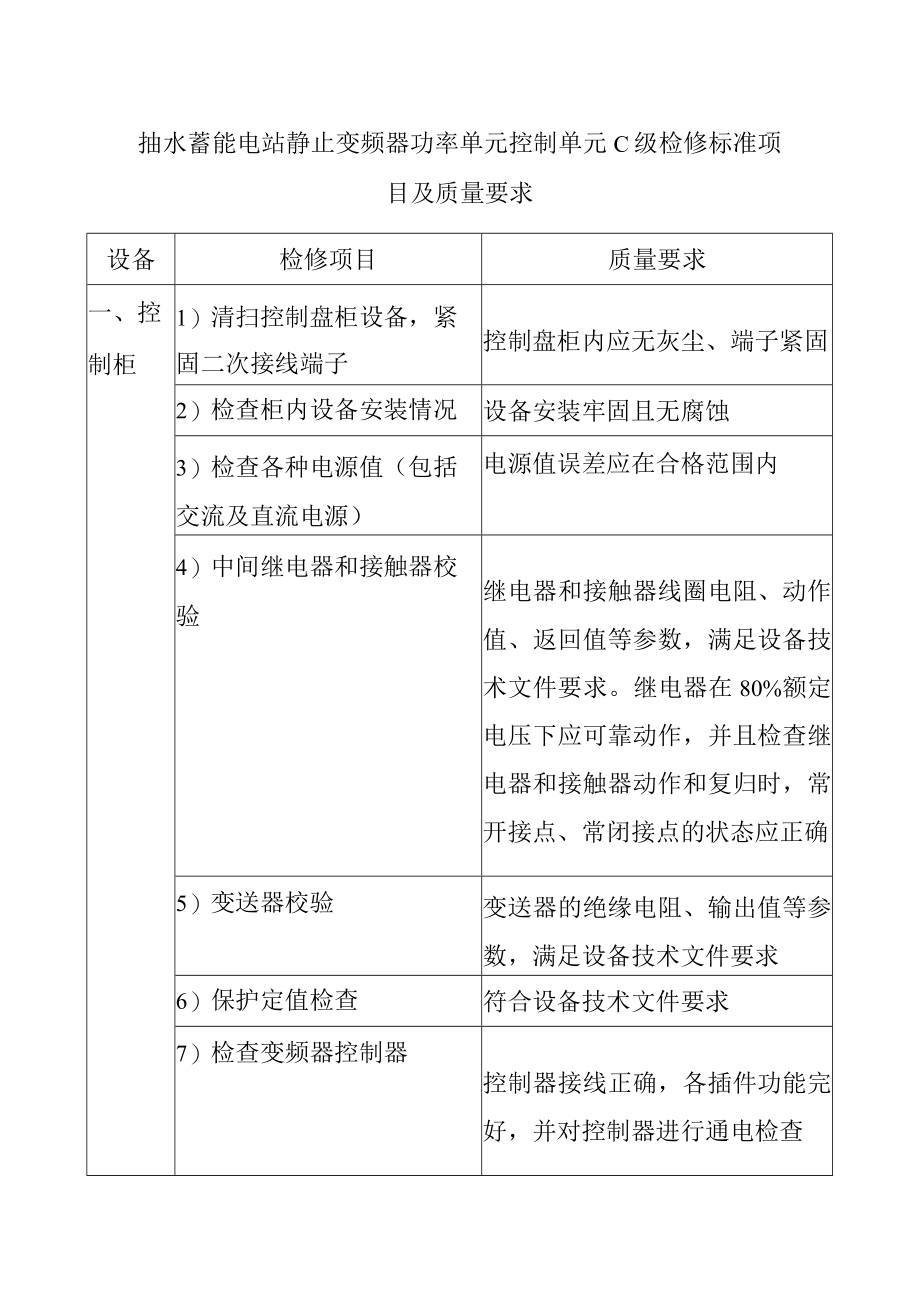

1、抽水蓄能电站静止变频器功率单元控制单元C级检修标准项目及质量要求设备检修项目质量要求一、控制柜1）清扫控制盘柜设备，紧固二次接线端子控制盘柜内应无灰尘、端子紧固2）检查柜内设备安装情况设备安装牢固且无腐蚀3）检查各种电源值（包括交流及直流电源）电源值误差应在合格范围内4）中间继电器和接触器校验继电器和接触器线圈电阻、动作值、返回值等参数，满足设备技术文件要求。继电器在80%额定电压下应可靠动作，并且检查继电器和接触器动作和复归时，常开接点、常闭接点的状态应正确5）变送器校验变送器的绝缘电阻、输出值等参数，满足设备技术文件要求6）保护定值检查符合设备技术文件要求7）检查变频器控制器控制器接线正确

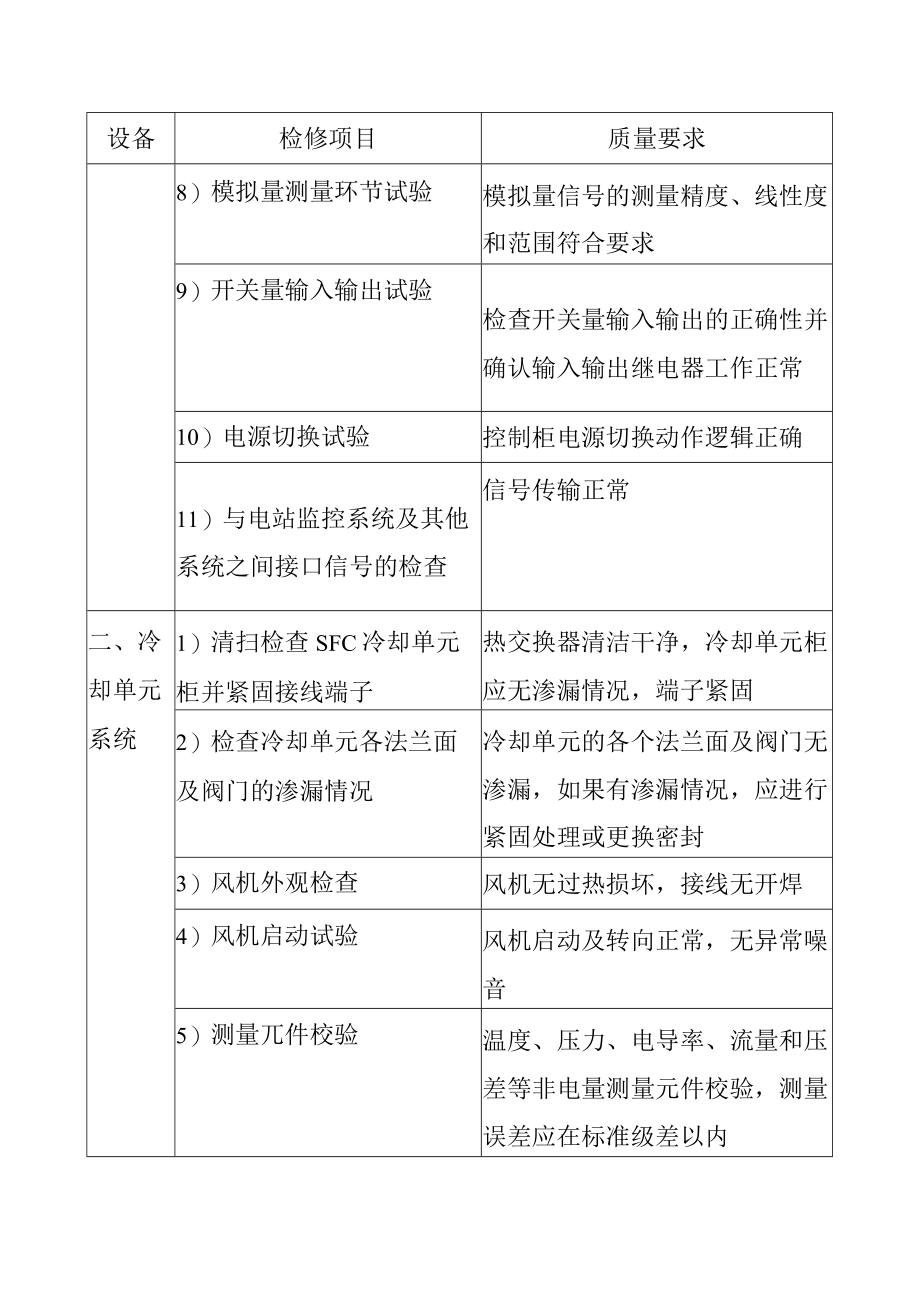

2、，各插件功能完好，并对控制器进行通电检查设备检修项目质量要求8）模拟量测量环节试验模拟量信号的测量精度、线性度和范围符合要求9）开关量输入输出试验检查开关量输入输出的正确性并确认输入输出继电器工作正常10）电源切换试验控制柜电源切换动作逻辑正确11）与电站监控系统及其他系统之间接口信号的检查信号传输正常二、冷却单元系统1）清扫检查SFC冷却单元柜并紧固接线端子热交换器清洁干净，冷却单元柜应无渗漏情况，端子紧固2）检查冷却单元各法兰面及阀门的渗漏情况冷却单元的各个法兰面及阀门无渗漏，如果有渗漏情况，应进行紧固处理或更换密封3）风机外观检查风机无过热损坏，接线无开焊4）风机启动试验风机启动及转向正

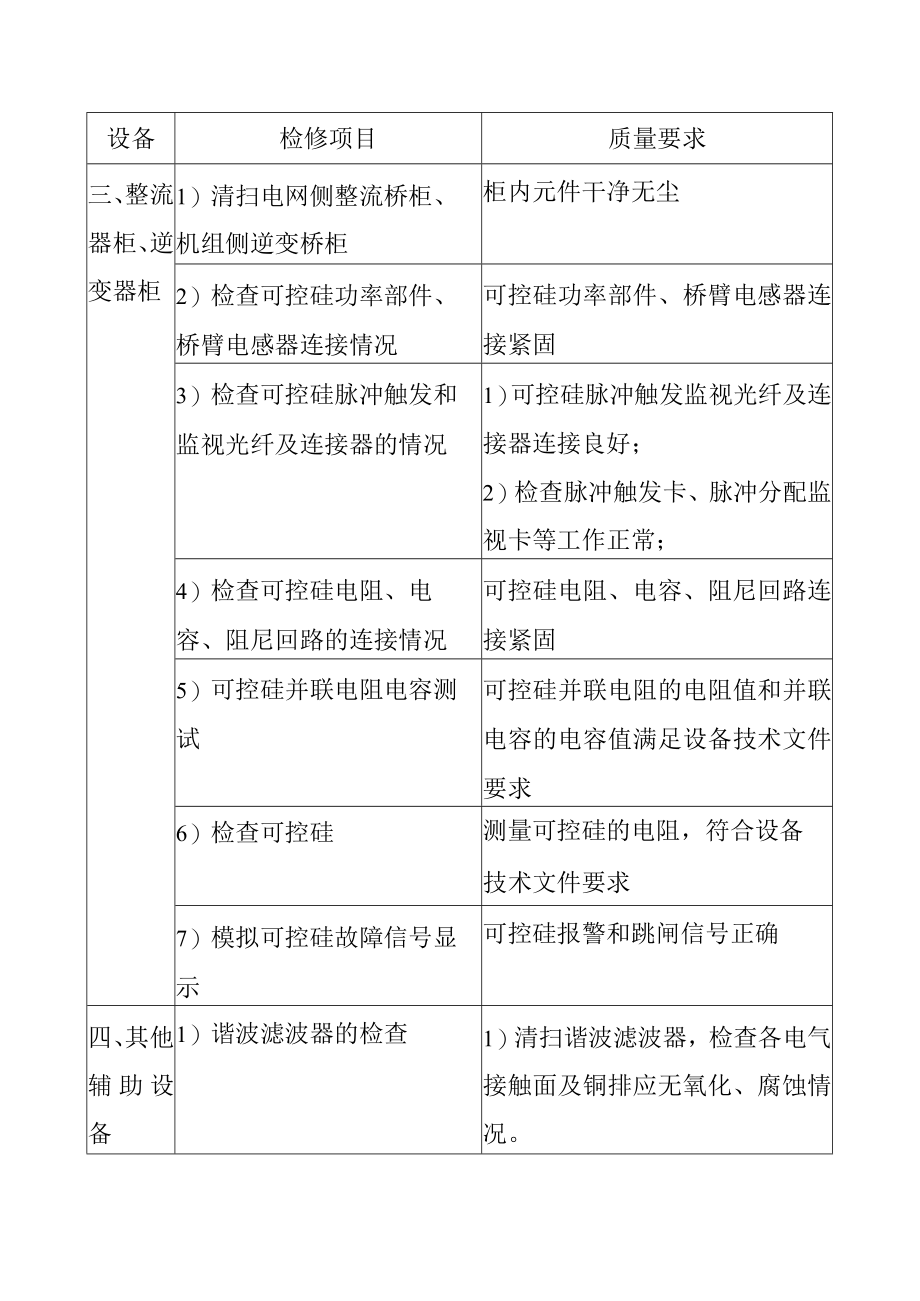

3、常，无异常噪音5）测量兀件校验温度、压力、电导率、流量和压差等非电量测量元件校验，测量误差应在标准级差以内设备检修项目质量要求三、整流器柜、逆变器柜1）清扫电网侧整流桥柜、机组侧逆变桥柜柜内元件干净无尘2）检查可控硅功率部件、桥臂电感器连接情况可控硅功率部件、桥臂电感器连接紧固3）检查可控硅脉冲触发和监视光纤及连接器的情况1）可控硅脉冲触发监视光纤及连接器连接良好；2）检查脉冲触发卡、脉冲分配监视卡等工作正常；4）检查可控硅电阻、电容、阻尼回路的连接情况可控硅电阻、电容、阻尼回路连接紧固5）可控硅并联电阻电容测试可控硅并联电阻的电阻值和并联电容的电容值满足设备技术文件要求6）检查可控硅测量可控
4、硅的电阻，符合设备技术文件要求7）模拟可控硅故障信号显示可控硅报警和跳闸信号正确四、其他辅助设备1）谐波滤波器的检查1）清扫谐波滤波器，检查各电气接触面及铜排应无氧化、腐蚀情况。设备检修项目质量要求2）检查谐波滤波器电容器应无绝缘液渗漏情况。3）检查谐波滤波器电阻、电抗器的电气连接应紧固4）检查谐波滤波器室内电抗器接地线螺栓和螺母连接应紧固5）检查谐波滤波器室内电容器套管电气连接线连接应紧固2）输入、输出、直流电抗器的检查1）电抗器表面及支撑绝缘子无灰尘、无氧化、无腐蚀现象2）检查电抗器本体无过热痕迹；3）检查电抗器电气连接、铁芯连接螺栓、内部均压线的紧固度3）避雷器的检查设备清洁干净，无杂物；避雷器表面无裂纹、烧焦以及绝缘击穿现象4）电气预防性试验满足DL/T596中的相关规定五、系统试验1）故障联动试验人为模拟SFC系统故障，SFC系统与计算机监控系统、励磁系统联动逻辑应满足要求。设备检修项目质量要求2）辅助设备启停试验米用远方或现地控制方式启停SFC辅助设备，SFC辅助设备启停流程和运行状态满足要求。3）远方自动方式启动机组抽水调相并网试验远方自动方式下计算机监控系统对SFC系统、励磁系统以及同期装置之间的协调控制功能正常。机组并网后，SFC脉冲闭锁、SFC停机流程正确。
