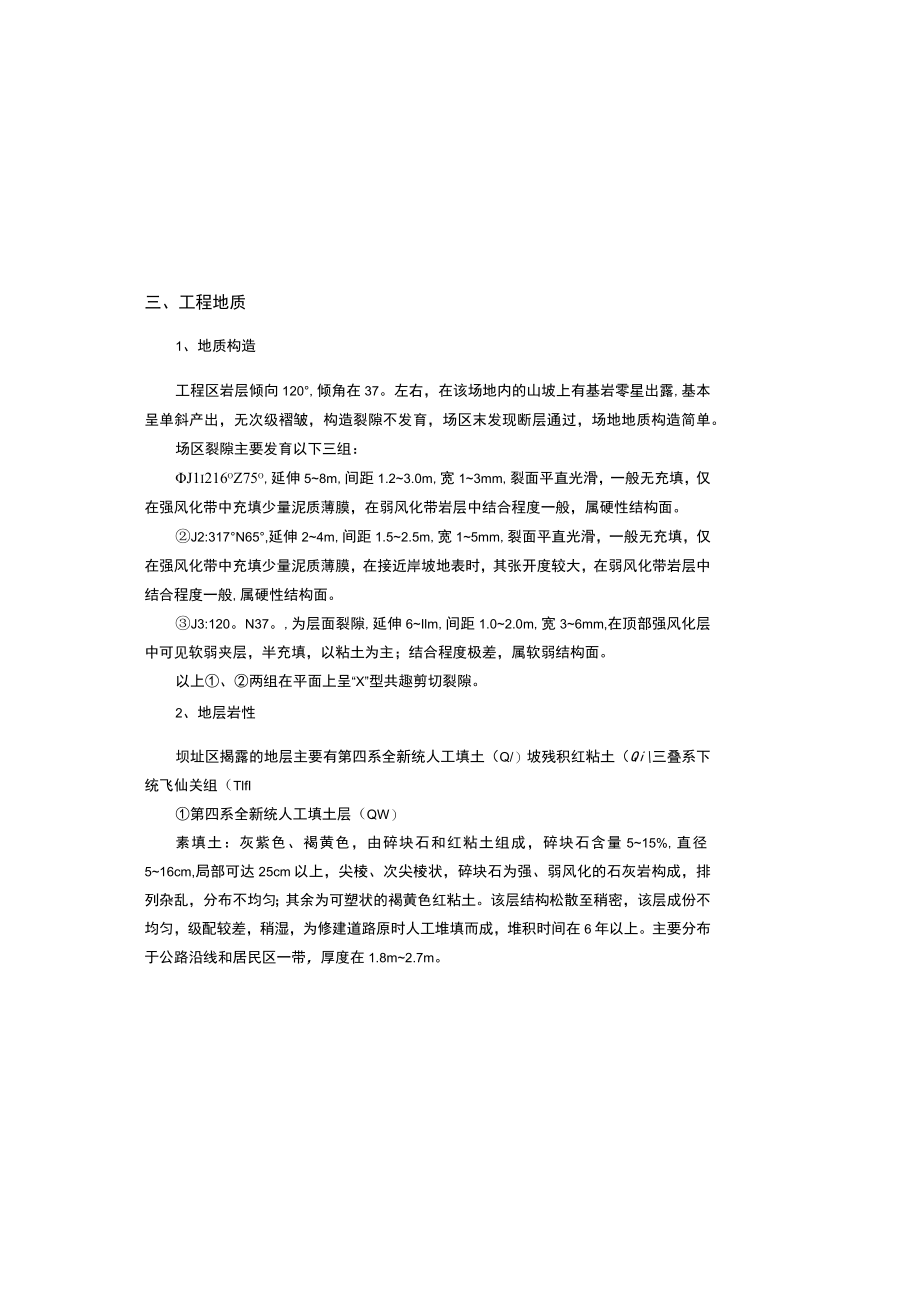

1、三、工程地质1、地质构造工程区岩层倾向120,倾角在37。左右，在该场地内的山坡上有基岩零星出露,基本呈单斜产出，无次级褶皱，构造裂隙不发育，场区末发现断层通过，场地地质构造简单。场区裂隙主要发育以下三组：J1i216oZ75o,延伸58m,间距1.23.0m,宽13mm,裂面平直光滑，一般无充填，仅在强风化带中充填少量泥质薄膜，在弱风化带岩层中结合程度一般，属硬性结构面。J2:317N65,延伸24m,间距1.52.5m,宽15mm,裂面平直光滑，一般无充填，仅在强风化带中充填少量泥质薄膜，在接近岸坡地表时，其张开度较大，在弱风化带岩层中结合程度一般,属硬性结构面。J3:120。N37。,为
2、层面裂隙,延伸6Ilm,间距1.02.0m,宽36mm,在顶部强风化层中可见软弱夹层，半充填，以粘土为主；结合程度极差，属软弱结构面。以上、两组在平面上呈“X”型共趣剪切裂隙。2、地层岩性坝址区揭露的地层主要有第四系全新统人工填土（Q/）坡残积红粘土（Qi三叠系下统飞仙关组（TlfI第四系全新统人工填土层（QW）素填土：灰紫色、褐黄色，由碎块石和红粘土组成，碎块石含量515%,直径516cm,局部可达25cm以上，尖棱、次尖棱状，碎块石为强、弱风化的石灰岩构成，排列杂乱，分布不均匀；其余为可塑状的褐黄色红粘土。该层结构松散至稍密，该层成份不均匀，级配较差，稍湿，为修建道路原时人工堆填而成，堆积

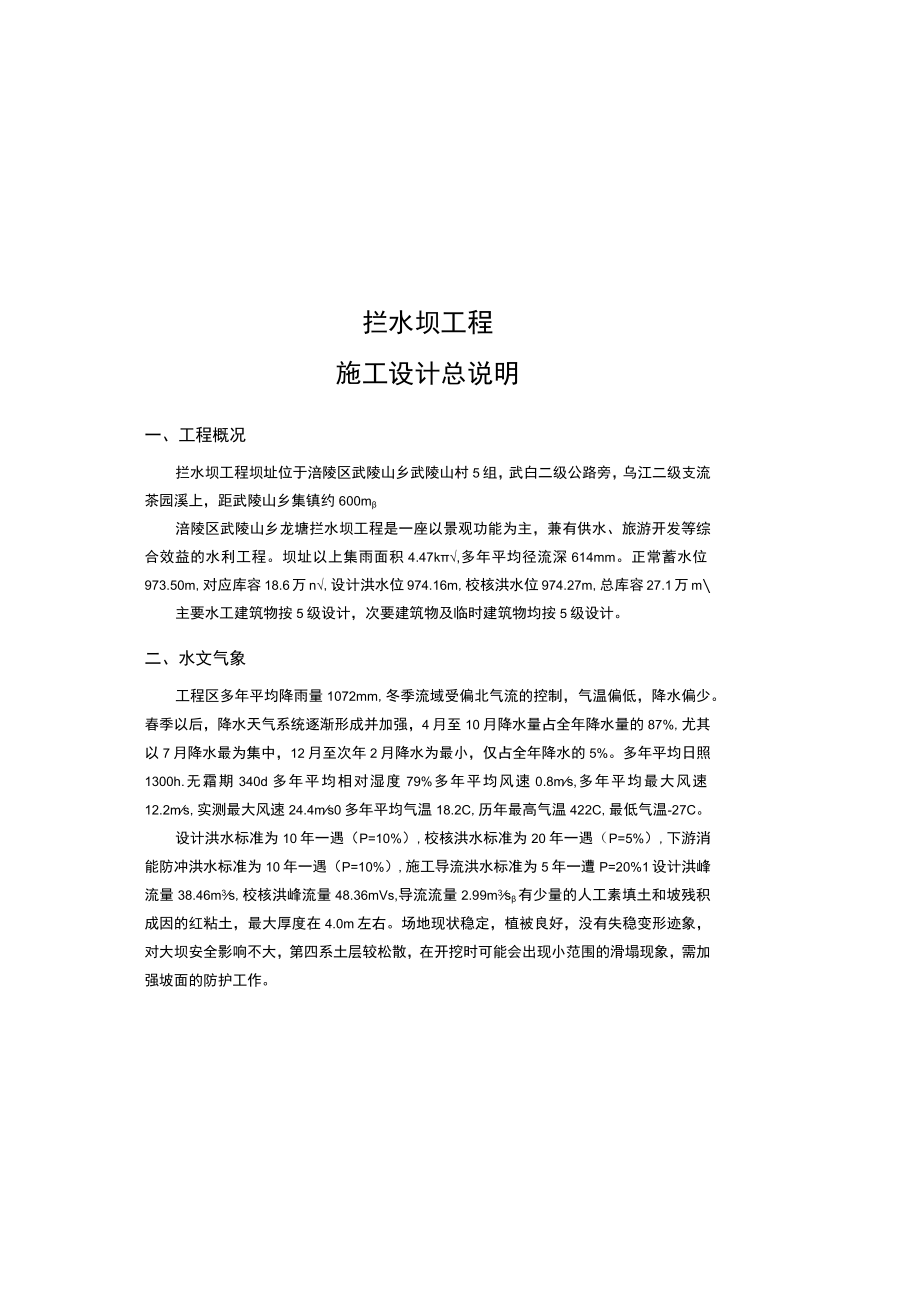

3、时间在6年以上。主要分布于公路沿线和居民区一带，厚度在1.8m2.7m。拦水坝工程施工设计总说明一、工程概况拦水坝工程坝址位于涪陵区武陵山乡武陵山村5组，武白二级公路旁，乌江二级支流茶园溪上，距武陵山乡集镇约600m涪陵区武陵山乡龙塘拦水坝工程是一座以景观功能为主，兼有供水、旅游开发等综合效益的水利工程。坝址以上集雨面积4.47k,多年平均径流深614mm。正常蓄水位973.50m,对应库容18.6万n,设计洪水位974.16m,校核洪水位974.27m,总库容27.1万m主要水工建筑物按5级设计，次要建筑物及临时建筑物均按5级设计。二、水文气象工程区多年平均降雨量1072mm,冬季流域受偏北
4、气流的控制，气温偏低，降水偏少。春季以后，降水天气系统逐渐形成并加强，4月至10月降水量占全年降水量的87%,尤其以7月降水最为集中，12月至次年2月降水为最小，仅占全年降水的5%。多年平均日照1300h.无霜期340d多年平均相对湿度79%多年平均风速0.8ms,多年平均最大风速12.2ms,实测最大风速24.4ms0多年平均气温18.2C,历年最高气温422C,最低气温-27C。设计洪水标准为10年一遇（P=10%）,校核洪水标准为20年一遇（P=5%）,下游消能防冲洪水标准为10年一遇（P=10%）,施工导流洪水标准为5年一遭P=20%1设计洪峰流量38.46m3s,校核洪峰流量48.3
5、6mVs,导流流量2.99m3s有少量的人工素填土和坡残积成因的红粘土，最大厚度在4.0m左右。场地现状稳定，植被良好，没有失稳变形迹象，对大坝安全影响不大，第四系土层较松散，在开挖时可能会出现小范围的滑塌现象，需加强坡面的防护工作。4、水文地质条件场地地下水按其特征可分为松散堆积层孔隙水和基岩裂隙水两种类型。松散岩类孔隙水：主要赋存于第四系全新统填土层中，随季节变化，主要接受大气降水补给，顺地形向坡下及下卧层排泄，具有含水层薄，分布不广，透水性强，赋水性差，旱季基本无水的特征。基岩裂隙水：基岩裂隙水水量贫乏且受大气降水影响明显，主要赋存于强风化基岩构造裂隙中，其赋存条件受构造裂隙分布情况和裂
6、隙发育程度控制，接受大气降水或上覆第四系孔隙水补给。工程区域内覆土层主要为粉质粘土，局部为素填土，下伏基岩为泥岩、砂岩。素填土和砂岩为含水层，泥岩和粉质粘土为弱含水层。场地地下水的主要类型第四系孔隙水和浅部基岩裂隙水，地下水受大气降水和地表水体补给，属中等透水性，场地水质在I类环境中地下水对混凝土结构有微腐蚀，对钢筋混凝土结构中的钢筋有微腐蚀，对钢结构有微腐蚀。5、不良地质作用经地表工程地质测绘及钻探揭露表明：勘察场地及周边未发现崩塌、滑坡、泥石流等不良地质作用。6、天然建筑材料本工程施工过程中需要的天然建筑材料包括土料、块石料和混凝土粗细骨料等。坝址处均分布有坡残积成因的红粘土，呈可塑状态，
7、分布范围较大，局部夹有碎块石或孤石，但土料质纯，粘性强，可直接将坝基开挖后的红粘土用作围堰的防渗料,运距在Ioom内，不得在库内新开挖。第四系全新统坡残积层红粘土（Ql）红粘土：褐黄色，成份以粘粒为主，少量粉粒，质较纯，无包含物，稍有光泽，无摇振反应，干强度、韧性中等，呈可塑状，局部含少量强风化基岩碎块和母岩碎屑颗粒。在场地内原始地形的沟谷地带分布较厚，山坡地带分布较薄，厚度在多2.7m4.0m三叠系下统飞仙关组（Tlf）该套地层为海相、浅海相沉积，岩性和厚度变化不大，该场地范围内以石灰岩为主，砂质页岩次之，局部地段砂质页岩多呈夹层、尖灭、透镜体型式产出。砂质页岩：紫红色、暗紫色，泥质砂质结构
8、,薄至中厚层状构造，成份以粘土矿物为主，普遍含灰绿色粉砂质团块或条带较重，失水易崩解，砂质页岩越接近地表，其风化越强，裂隙发育，岩体破碎，局部充填粘土，层面裂隙中多见泥质薄膜和铁镒质渲染，质软，手折易断，断口陈旧，锤击声哑。弱风化岩石完整性较好，岩质稍硬。该层厚度较稳定，坝址区钻探本次露厚度0.7m左右，在右坝肩上游约20m处的民房后及山坡上,通过地质点调查，其厚度约在8.0m左右。石灰岩：灰、浅灰、深灰色，隐晶质结构，矿物成份主要以方解石为主，含少量白云石和硅质，遇稀盐酸起泡强烈，常见乳白色网状方解石脉，与砂质页岩交接部位渐变为泥质灰岩。3、物理地质现象坝轴线附近上部岩体较破碎，钻探时循环液
9、下渗至河床。左岸钻探揭示有溶洞，最深9.3m。其余地段溶蚀现象不发育，偶见溶蚀小孔洞，直径在12mm,彼此不连通。本层岩质坚硬，锤击声清脆，断口新鲜，裂隙较发育，岩体较完整，除顶部少量为强风化外，基本上为弱风化岩石。本次提露厚度在2.515.4m。左坝肩居民房旁发现1处塌陷坑（直径约1.2m,深度约0.2m）,坝基施工时应做有效处理。在坝址处无滑坡及泥石流等其他危及大坝安全的物理地质现象存在。地表(4)水工挡土墙设计规范(SL379-2007)；(15)水工建筑物抗震设计规范(SL203-97)；(16)水利水电工程施工导流设计规范(SL623-2013)；(17)其它相关规范。五、工程设计大
10、坝型式为埋石混凝土重力坝，坝轴线左端点坐标：X=3269206.407,Y=456574.293；右端点坐标：X=3269255.628,Y=456676.010,坝轴线长113.0m,坝顶宽度4.5m,坝顶高程975.3Om,最大坝高11.3m1、非溢流坝段设计非溢流坝段总长69.0m,左岸长55.0m,右岸长I4.m坝体基础为厚2.0m、防渗等级为P4,抗冻等级F50的C20混凝土，在基坑开挖成型并清理干净后及时浇筑混凝土进行封盖。坝体采用C15细石混凝土埋块石，埋石率为20%o大坝迎水面为铅直，设厚0.5m的C20钢筋混凝土防渗面板，防渗等级为P4,抗冻等级F50,防渗面板与坝体间采用锚
11、筋连接，锚筋长LOm,间距LOm,梅花形布置，锚入防渗面板长0.4m。背水面正常蓄水位以上部分坝体为铅直，正常蓄水位以下部分为坡度108的光滑斜坡。坝内预埋DNlOO无砂混凝土排水管，排水管横向坡度为1:50。坝基预设lOO排水孔，排水孑而置于灌浆帷幕后,单排布置，间距3.0m,孔深为帷幕深度的一半。排水孑L横向排水管由边长0.2m的纵向方形钢筋混凝土排水管连接，方形排水管位于坝轴线偏向下游05m处。非溢流坝段(规划道路范围内)坝顶为厚0.3m的C25钢筋混凝土，坝顶路面沿坝轴线向上下游各放1%的坡，以利于排水，栏杆根据景观需要外购，若栏杆底部为非镂空形式，则栏杆底部须间隔5.0m预埋DN50
12、PVC排水管，坡度l:20o碎石、块石可从鸭江十公里采石场购买，运距34km。四、设计依据与相关技术规范1、设计依据(1)设计委托书与合同；(2)1:500地形图；(3)1:10000航测图；(4)涪陵区武陵山乡龙塘湿地拦水坝工程地质勘察报告(重庆致科工程勘察设计有限公司)；(5)涪陵区武陵山乡龙塘拦水坝工程初设批复。2、技术规范(1)水利水电工程等级划分及洪水标准(SL252-2017)；(2)水利水电工程设计洪水计算规范(SL44-2006)；(3)防谢示准(GB50201-2014)；(4)水工建筑物荷载设计规范(SL744-2016)；(5)混凝土重力坝设计规范(SL319-2018)
13、；(6)混凝土坝安全监测技术规范(SL601-2013)；(7)溢洪道设计规范(SL253-2018)；(8)水利水电工程进水口设计规范(SL285-2020)；(9)水工钢筋凝土结构设计规范(SL191-2008)；(1()水工建筑物水泥灌浆施工技术规范(SUT62-202)；(11)水利水电工程施工组织设计规范(SL303-2017)；(12)建筑地基基础设计规范(GB50007-2011)；(13)水利水电工程边坡设计规范(SL386-2007)；放水设施为放水管，位于桩号轴（）+050.50处，放水管兼作放空管。进口中心线高程为967.10m,管材采用D4268的Q235焊接碳钢管，放
