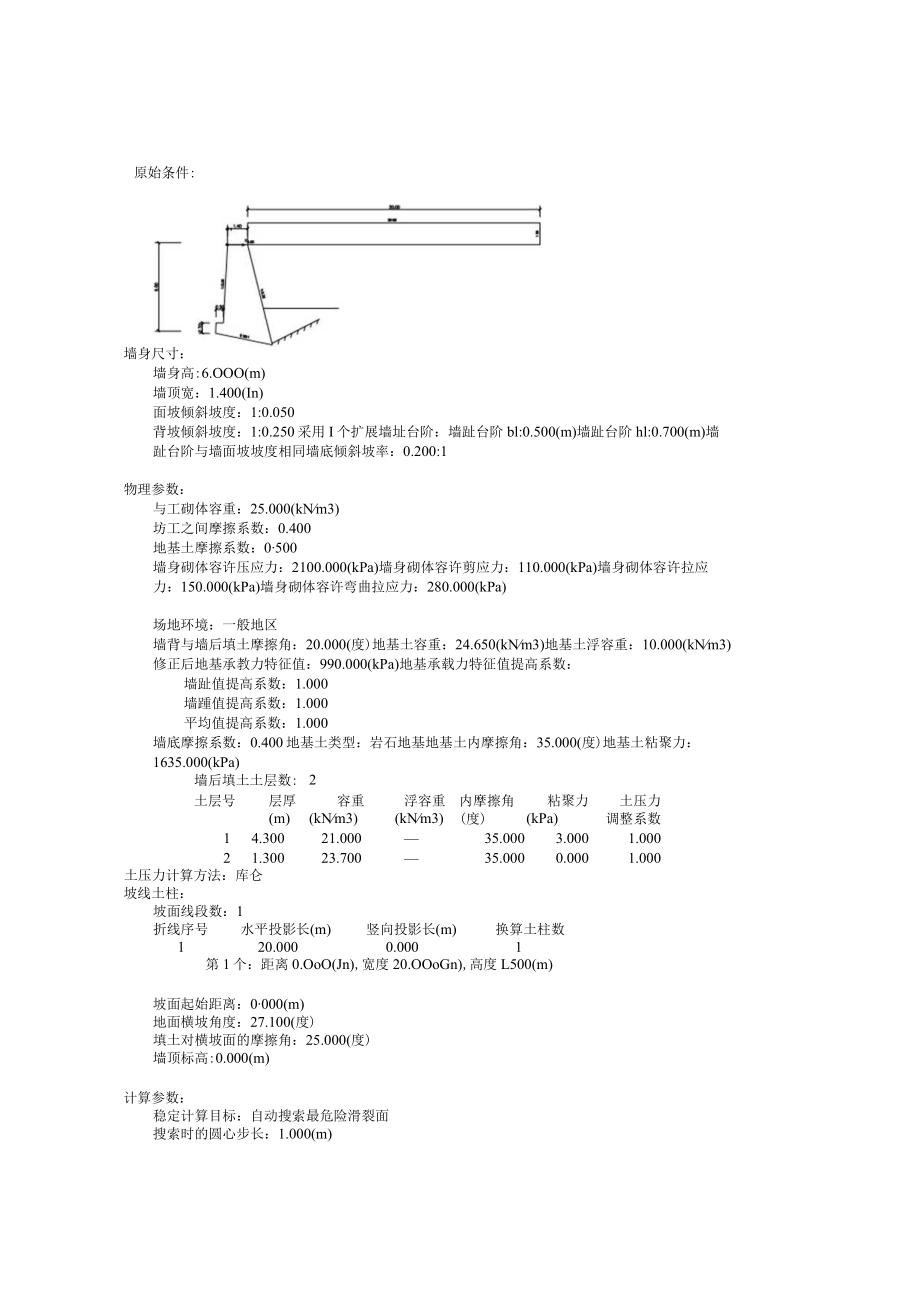

1、原始条件:墙身尺寸：墙身高:6.OOO(m)墙顶宽：1.400(In)面坡倾斜坡度：1:0.050背坡倾斜坡度：1:0.250采用I个扩展墙址台阶：墙趾台阶bl:0.500(m)墙趾台阶hl:0.700(m)墙趾台阶与墙面坡坡度相同墙底倾斜坡率：0.200:1物理参数：与工砌体容重：25.000(kNm3)坊工之间摩擦系数：0.400地基土摩擦系数：0500墙身砌体容许压应力：2100.000(kPa)墙身砌体容许剪应力：110.000(kPa)墙身砌体容许拉应力：150.000(kPa)墙身砌体容许弯曲拉应力：280.000(kPa)场地环境：一般地区墙背与墙后填土摩擦角：20.000(度)
2、地基土容重：24.650(kNm3)地基土浮容重：10.000(kNm3)修正后地基承教力特征值：990.000(kPa)地基承载力特征值提高系数：墙趾值提高系数：1.000墙踵值提高系数：1.000平均值提高系数：1.000墙底摩擦系数：0.400地基土类型：岩石地基地基土内摩擦角：35.000(度)地基土粘聚力：1635.000(kPa)墙后填土土层数:2土层号层厚容重浮容重内摩擦角粘聚力土压力(m)(kNm3)(kNm3)(度)(kPa)调整系数14.30021.00035.0003.0001.00021.30023.70035.0000.0001.000土压力计算方法：库仑坡线土柱：坡

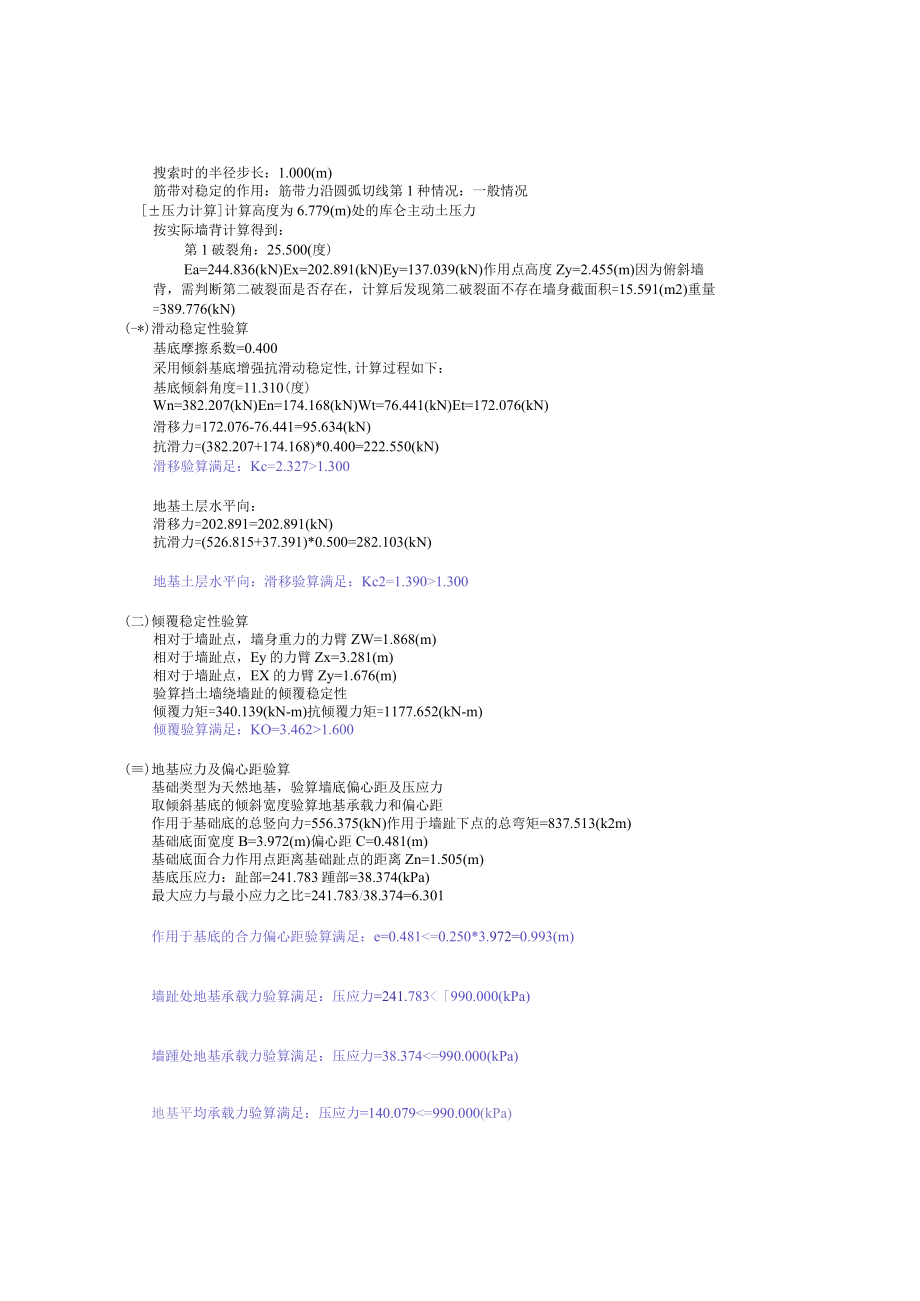

3、面线段数：1折线序号水平投影长(m)竖向投影长(m)换算土柱数120.0000.0001第1个：距离0.OoO(Jn),宽度20.OOoGn),高度L500(m)坡面起始距离：0000(m)地面横坡角度：27.100(度)填土对横坡面的摩擦角：25.000(度)墙顶标高:0.000(m)计算参数：稳定计算目标：自动搜索最危险滑裂面搜索时的圆心步长：1.000(m)搜索时的半径步长：1.000(m)筋带对稳定的作用：筋带力沿圆弧切线第1种情况：一般情况压力计算计算高度为6.779(m)处的库仑主动土压力按实际墙背计算得到：第1破裂角：25.500(度)Ea=244.836(kN)Ex=202.8
4、91(kN)Ey=137.039(kN)作用点高度Zy=2.455(m)因为俯斜墙背，需判断第二破裂面是否存在，计算后发现第二破裂面不存在墙身截面积=15.591(m2)重量=389.776(kN)(-*)滑动稳定性验算基底摩擦系数=0.400采用倾斜基底增强抗滑动稳定性,计算过程如下：基底倾斜角度=11.310(度)Wn=382.207(kN)En=174.168(kN)Wt=76.441(kN)Et=172.076(kN)滑移力=172.076-76.441=95.634(kN)抗滑力=(382.207+174.168)*0.400=222.550(kN)滑移验算满足：Kc=2.3271.
5、300地基土层水平向：滑移力=202.891=202.891(kN)抗滑力=(526.815+37.391)*0.500=282.103(kN)地基土层水平向：滑移验算满足：Kc2=1.3901.300(二)倾覆稳定性验算相对于墙趾点，墙身重力的力臂ZW=1.868(m)相对于墙趾点，Ey的力臂Zx=3.281(m)相对于墙趾点，EX的力臂Zy=1.676(m)验算挡土墙绕墙趾的倾覆稳定性倾覆力矩=340.139(kN-m)抗倾覆力矩=1177.652(kN-m)倾覆验算满足：KO=3.4621.600()地基应力及偏心距验算基础类型为天然地基，验算墙底偏心距及压应力取倾斜基底的倾斜宽度验算地
6、基承载力和偏心距作用于基础底的总竖向力=556.375(kN)作用于墙趾下点的总弯矩=837.513(k2m)基础底面宽度B=3.972(m)偏心距C=0.481(m)基础底面合力作用点距离基础趾点的距离Zn=1.505(m)基底压应力：趾部=241.783踵部=38.374(kPa)最大应力与最小应力之比=241.783/38.374=6.301作用于基底的合力偏心距验算满足：e=0.481=0.250*3.972=0.993(m)墙趾处地基承载力验算满足：压应力=241.783990.000(kPa)墙踵处地基承载力验算满足：压应力=38.374=990.000(kPa)地基平均承载力验算

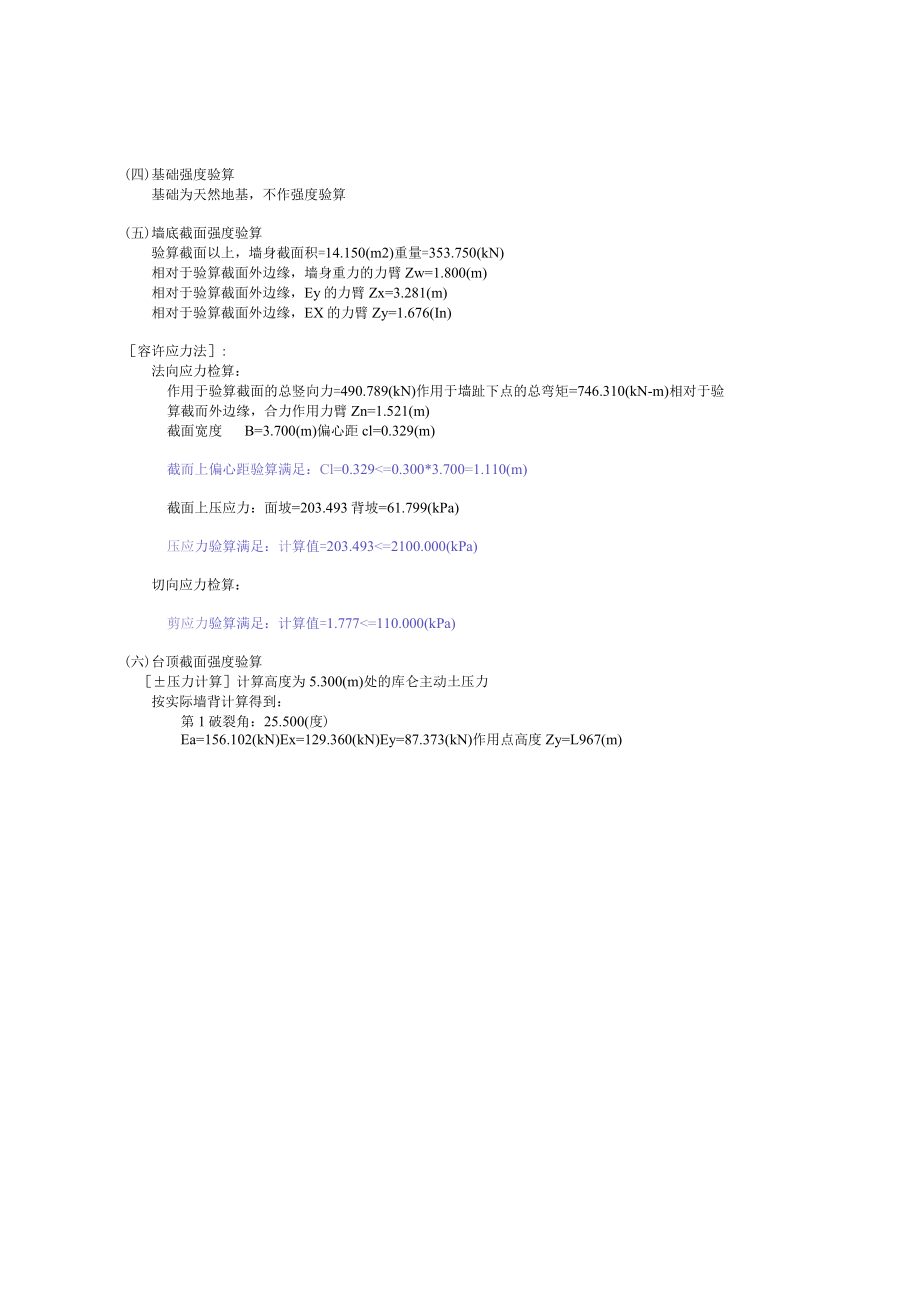

7、满足：压应力=140.079=990.000(kPa)(四)基础强度验算基础为天然地基，不作强度验算(五)墙底截面强度验算验算截面以上，墙身截面积=14.150(m2)重量=353.750(kN)相对于验算截面外边缘，墙身重力的力臂Zw=1.800(m)相对于验算截面外边缘，Ey的力臂Zx=3.281(m)相对于验算截面外边缘，EX的力臂Zy=1.676(In)容许应力法:法向应力检算：作用于验算截面的总竖向力=490.789(kN)作用于墙趾下点的总弯矩=746.310(kN-m)相对于验算截而外边缘，合力作用力臂Zn=1.521(m)截面宽度B=3.700(m)偏心距cl=0.329(m)
8、截而上偏心距验算满足：Cl=0.329=0.300*3.700=1.110(m)截面上压应力：面坡=203.493背坡=61.799(kPa)压应力验算满足：计算值=203.493=2100.000(kPa)切向应力检算：剪应力验算满足：计算值=1.777=110.000(kPa)(六)台顶截面强度验算压力计算计算高度为5.300(m)处的库仑主动土压力按实际墙背计算得到：第1破裂角：25.500(度)Ea=156.102(kN)Ex=129.360(kN)Ey=87.373(kN)作用点高度Zy=L967(m)因为俯斜墙背，需判断第二破裂面是否存在，计算后发现第二破裂而不存在强度验算验算截面
9、以上,墙身截面积=11.634(m2)重量=290.837(kN)相对于验算截面外边缘，墙身重力的力臂Zw=1.262(m)相对于验算截面外边缘，Ey的力臂Zx=2.498(m)相对于验算截面外边缘，EX的力臂Zy=1.967(m)容许应力法:法向应力检算：作用于验算截面的总竖向力=378.211(kN)作用于墙趾下点的总弯矩=330.934(kN-m)相对于验算截面外边缘，合力作用力臂Zn=0.875(m)截面宽度B=2.990(m)偏心距el=0.620(m)截面上偏心距验算满足：el=0.620=0.300*2.990=0.897(m)截面上压应力：面坡=283.867背坡=-30.88
10、3(kPa)压应力验算满足：计算值=283.867=2100.000(kPa)拉应力验算满足：计算值=30.883=280.000(kPa)切向应力检算:剪应力验算满足：计算值=-7.333=1.350各组合最不利结果(-)滑移验算安全系数最不利为：组合1(一般情况)抗滑力=222.550(kN),滑移力=95.634(kN)o滑移验算满足：Kc=2.3271,300安全系数最不利为：组合1（一般情况）抗滑力=282.103（kN）,滑移力=202.89滑力）。地基土层水平向：滑移验算满足：Kc2=1.3901.300（二）倾覆验算安全系数最不利为：组合1（一般情况）抗倾覆力矩=1177.65
11、2（kN-M）,倾覆力矩=340.139（kN-m）o倾覆验算满足:KO=3.4621.600（三）地基验算作用于基底的合力偏心距验算最不利为：组合1（一般情况）作用于基底的合力偏心距验算满足：e=0.481=0.250*3.972=0.993（m）墙趾处地基承载力验算最不利为：组合1（一般情况）墙趾处地基承载力验算满足：压应力=241.783=990.000（kPa）墙踵处地基承我力验算最不利为：组合1（一般情况）墙踵处地基承载力验算满足：压应力=38.374=990.000（kPa）地基平均承载力验算最不利为：组合1（一般情况）地基平均承载力验算满足：压应力=140.079=990.000
12、（kPa）（四）基础验算不做强度计算。（五）墙底截面强度验算容许应力法：截面上偏心距验算最不利为：组合1（一般情况）截面上偏心距验算满足：el=0.329=0.300*3.700=1.110（m）压应力验算最不利为：组合1（一般情况）压应力验算满足：计算值=203.493=2100.000（kPa）拉应力验算最不利为：组合1（一般情况）拉应力验算满足：计算值=0.000=280.000（kPa）剪应力验算最不利为：组合1（一般情况）剪应力验算满足：计算值=1.777=110.000（kPa）（六）台顶截面强度验算容许应力法:截面上偏心距验算最不利为：组合1（一般情况）截面上偏心距验算满足：el=0.620=0.300*2.990=0.897（m）压应力验算最不利为：组合1（一般情况）压应力验算满足：计算值=283.867=2100.000（kPa）拉应力验算最不利为：组合1（一般情况）拉应力验算满足：计算值=30.883=280.000（kPa）剪应力验算最不利为：组合1（一般情况）剪应力验算满足：计算值=-7.333=1.350
