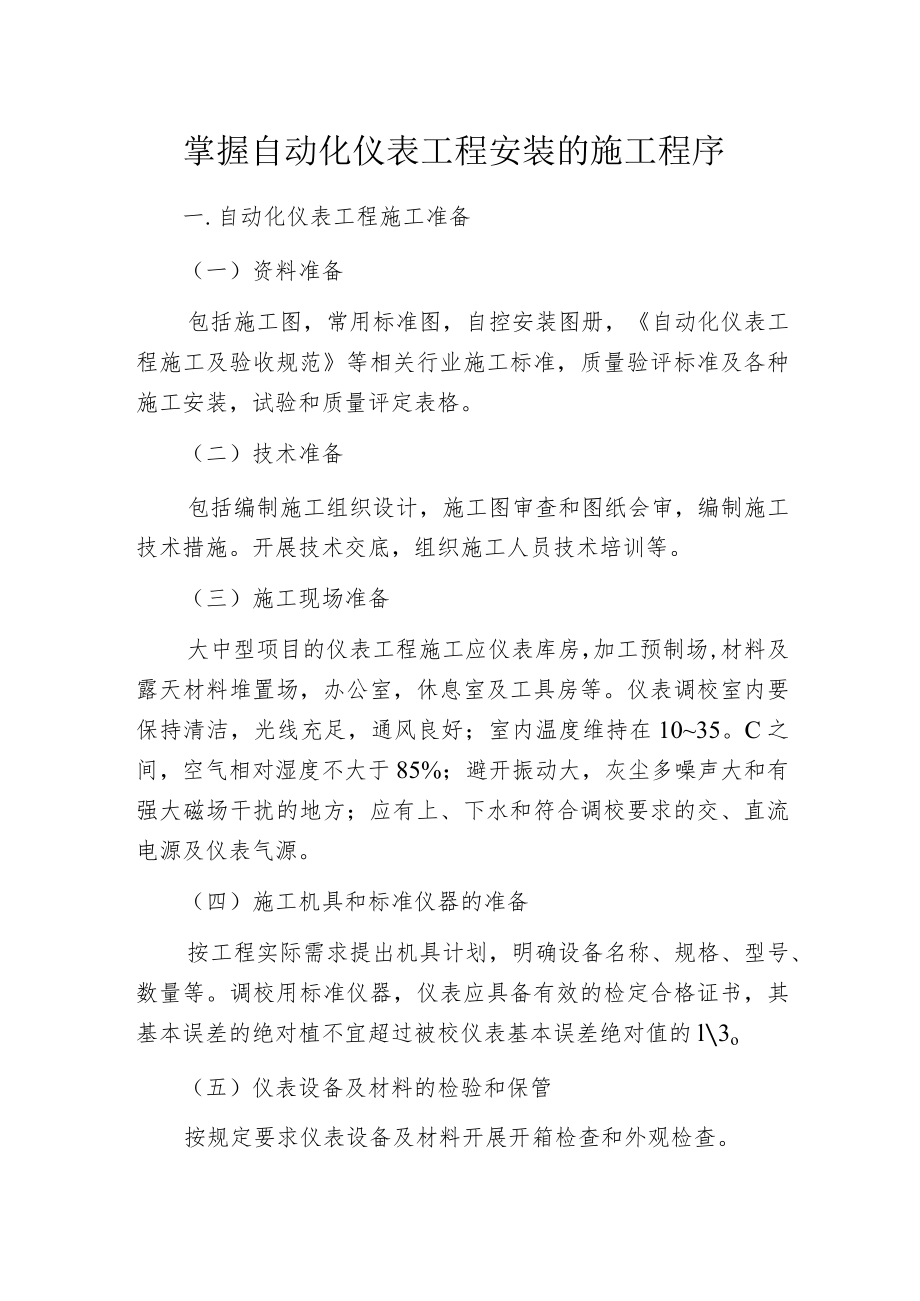

掌握自动化仪表工程安装的施工程序.docx_第1页
第1页 / 共4页

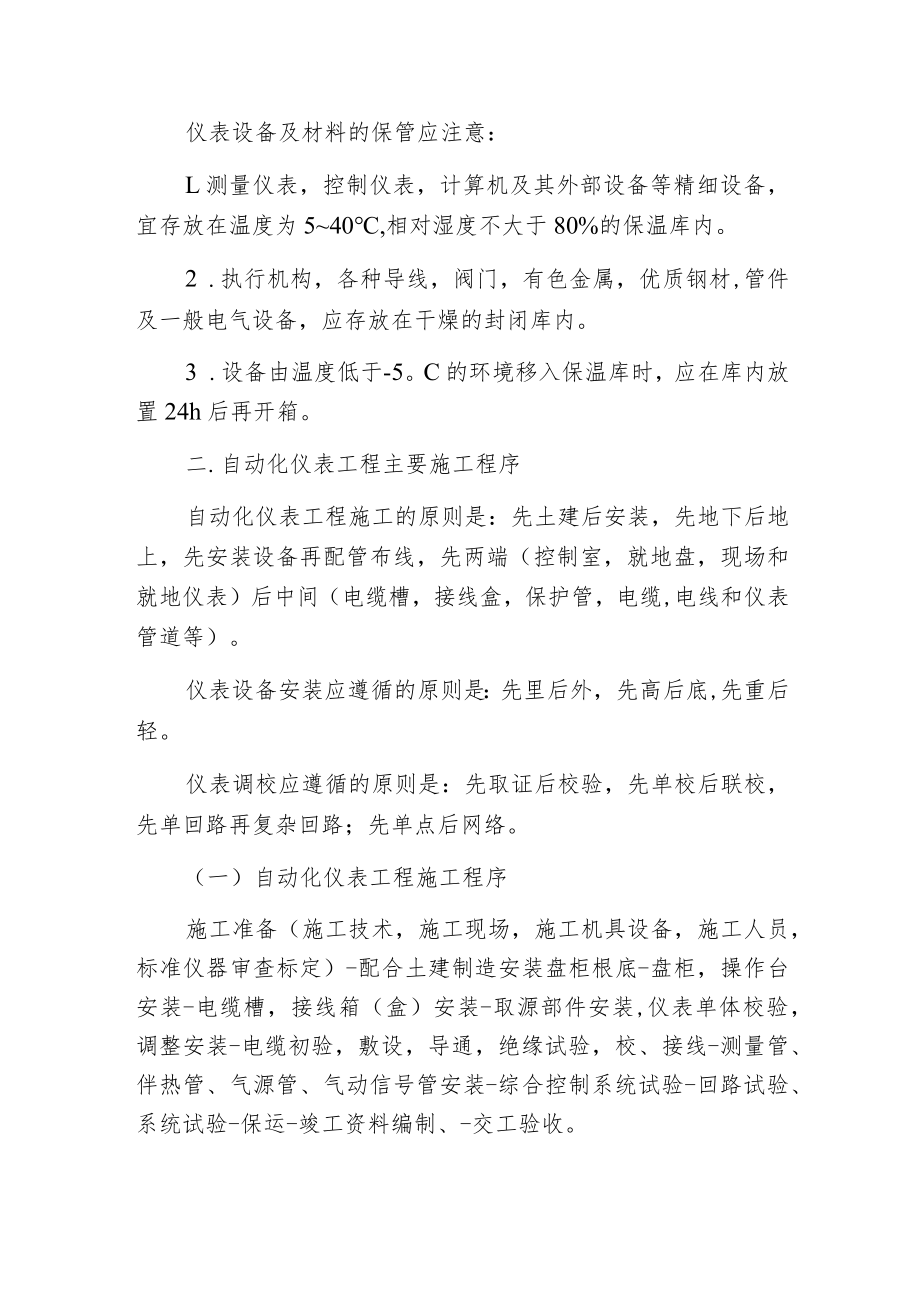

掌握自动化仪表工程安装的施工程序.docx_第2页
第2页 / 共4页

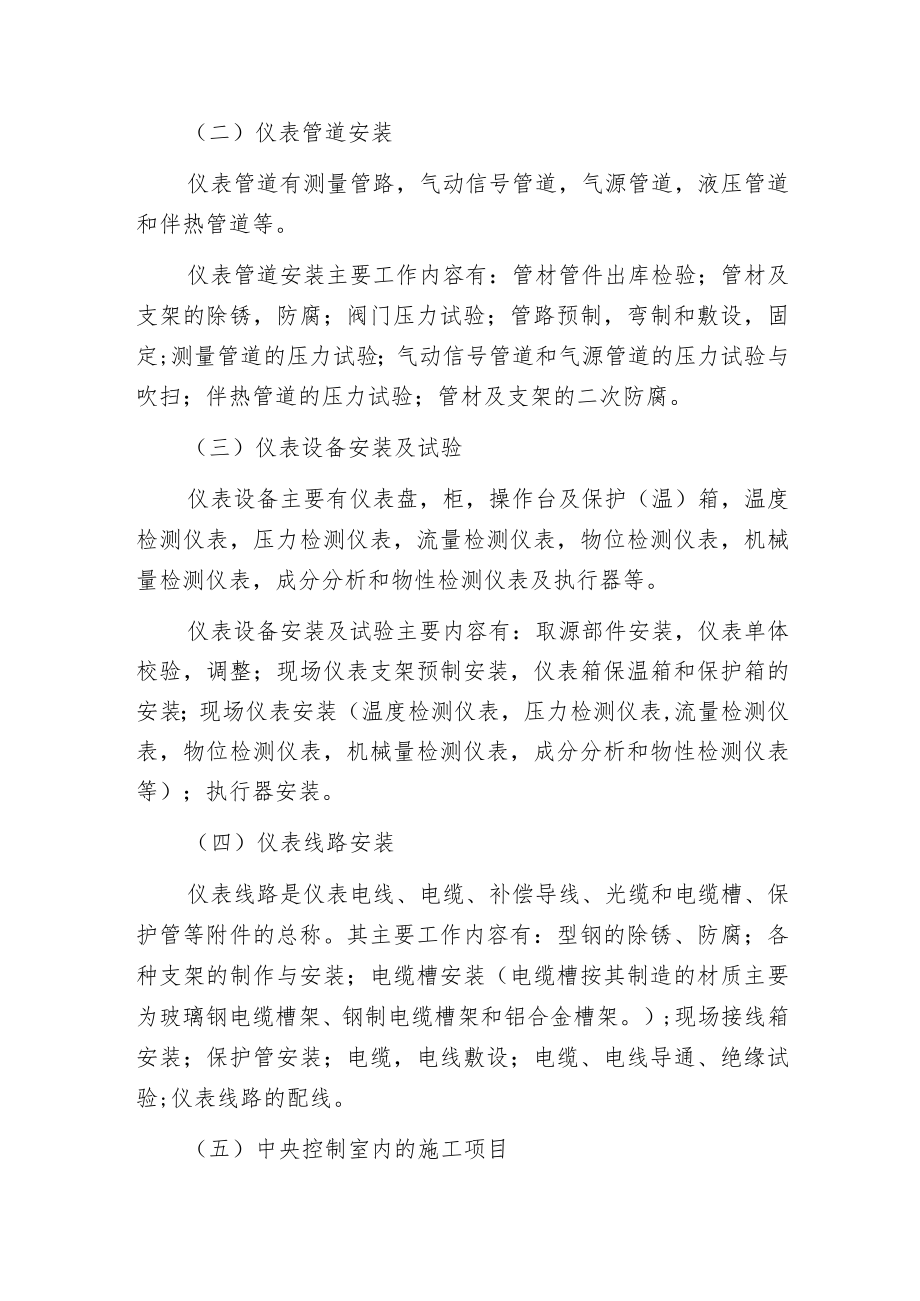

掌握自动化仪表工程安装的施工程序.docx_第3页
第3页 / 共4页
掌握自动化仪表工程安装的施工程序.docx_第4页
第4页 / 共4页
亲,该文档总共4页,全部预览完了,如果喜欢就下载吧!
资源描述

《掌握自动化仪表工程安装的施工程序.docx》由会员分享,可在线阅读,更多相关《掌握自动化仪表工程安装的施工程序.docx(4页珍藏版)》请在第壹文秘上搜索。

1、掌握自动化仪表工程安装的施工程序一.自动化仪表工程施工准备(一)资料准备包括施工图,常用标准图,自控安装图册,自动化仪表工程施工及验收规范等相关行业施工标准,质量验评标准及各种施工安装,试验和质量评定表格。(二)技术准备包括编制施工组织设计,施工图审查和图纸会审,编制施工技术措施。开展技术交底,组织施工人员技术培训等。(三)施工现场准备大中型项目的仪表工程施工应仪表库房,加工预制场,材料及露天材料堆置场,办公室,休息室及工具房等。仪表调校室内要保持清洁,光线充足,通风良好;室内温度维持在1035。C之间,空气相对湿度不大于85%;避开振动大,灰尘多噪声大和有强大磁场干扰的地方;应有上、下水和符

2、合调校要求的交、直流电源及仪表气源。(四)施工机具和标准仪器的准备按工程实际需求提出机具计划,明确设备名称、规格、型号、数量等。调校用标准仪器,仪表应具备有效的检定合格证书,其基本误差的绝对植不宜超过被校仪表基本误差绝对值的l3o(五)仪表设备及材料的检验和保管按规定要求仪表设备及材料开展开箱检查和外观检查。仪表设备及材料的保管应注意:L测量仪表,控制仪表,计算机及其外部设备等精细设备,宜存放在温度为540,相对湿度不大于80%的保温库内。2 .执行机构,各种导线,阀门,有色金属,优质钢材,管件及一般电气设备,应存放在干燥的封闭库内。3 .设备由温度低于-5。C的环境移入保温库时,应在库内放置

3、24h后再开箱。二.自动化仪表工程主要施工程序自动化仪表工程施工的原则是:先土建后安装,先地下后地上,先安装设备再配管布线,先两端(控制室,就地盘,现场和就地仪表)后中间(电缆槽,接线盒,保护管,电缆,电线和仪表管道等)。仪表设备安装应遵循的原则是:先里后外,先高后底,先重后轻。仪表调校应遵循的原则是:先取证后校验,先单校后联校,先单回路再复杂回路;先单点后网络。(一)自动化仪表工程施工程序施工准备(施工技术,施工现场,施工机具设备,施工人员,标准仪器审查标定)-配合土建制造安装盘柜根底-盘柜,操作台安装-电缆槽,接线箱(盒)安装-取源部件安装,仪表单体校验,调整安装-电缆初验,敷设,导通,绝

4、缘试验,校、接线-测量管、伴热管、气源管、气动信号管安装-综合控制系统试验-回路试验、系统试验-保运-竣工资料编制、-交工验收。(二)仪表管道安装仪表管道有测量管路,气动信号管道,气源管道,液压管道和伴热管道等。仪表管道安装主要工作内容有:管材管件出库检验;管材及支架的除锈,防腐;阀门压力试验;管路预制,弯制和敷设,固定;测量管道的压力试验;气动信号管道和气源管道的压力试验与吹扫;伴热管道的压力试验;管材及支架的二次防腐。(三)仪表设备安装及试验仪表设备主要有仪表盘,柜,操作台及保护(温)箱,温度检测仪表,压力检测仪表,流量检测仪表,物位检测仪表,机械量检测仪表,成分分析和物性检测仪表及执行器

5、等。仪表设备安装及试验主要内容有:取源部件安装,仪表单体校验,调整;现场仪表支架预制安装,仪表箱保温箱和保护箱的安装;现场仪表安装(温度检测仪表,压力检测仪表,流量检测仪表,物位检测仪表,机械量检测仪表,成分分析和物性检测仪表等);执行器安装。(四)仪表线路安装仪表线路是仪表电线、电缆、补偿导线、光缆和电缆槽、保护管等附件的总称。其主要工作内容有:型钢的除锈、防腐;各种支架的制作与安装;电缆槽安装(电缆槽按其制造的材质主要为玻璃钢电缆槽架、钢制电缆槽架和铝合金槽架。);现场接线箱安装;保护管安装;电缆,电线敷设;电缆、电线导通、绝缘试验;仪表线路的配线。(五)中央控制室内的施工项目施工项目包括:盘、柜、操作台型钢底座安装;盘、柜、操作台安装;控制室接地系统、控制仪表安装;综合控制系统设备安装;仪表电源设备安装与试验;内部卡件测试;综合控制系统试验;回路试验和系统试验(包括检测回路试验、控制回路试验、报警系统、程序控制系统和联锁系统的试验)。(六)工程验收仪表工程的回路试验和系统试验开展完毕,即可开通系统投入运行;仪表工程连续48h开通投入运行正常后,即具备交接验收条件;编制并提交仪表工程竣工资料。
