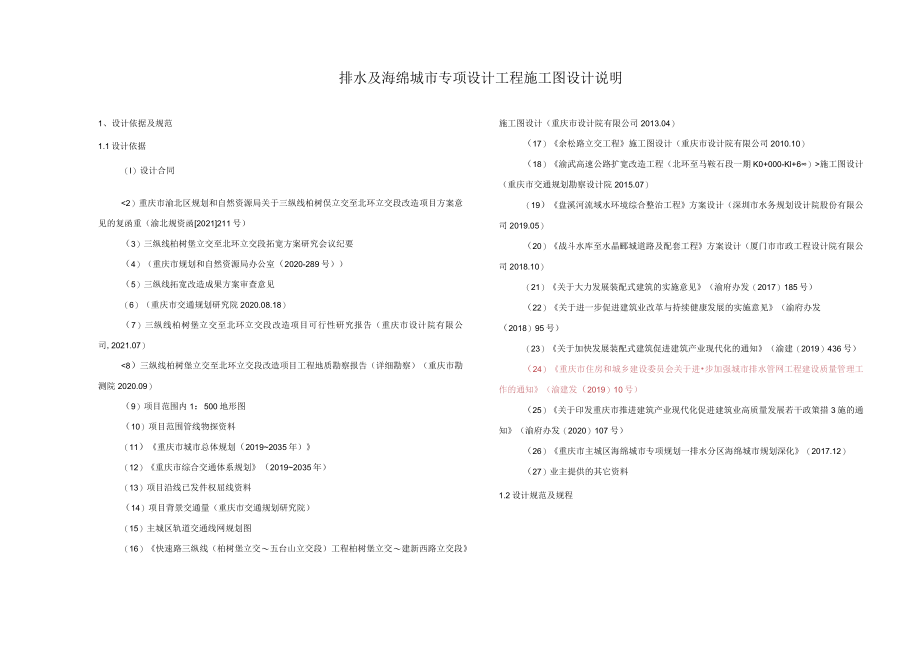

1、排水及海绵城市专项设计工程施工图设计说明1、设计依据及规范1.1设计依据（I）设计合同2）重庆市渝北区规划和自然资源局关于三纵线柏树俣立交至北环立交段改造项目方案意见的复函重（渝北规资函2021211号）（3）三纵线柏树堡立交至北环立交段拓宽方案研究会议纪要（4）（重庆市规划和自然资源局办公室（2020-289号）（5）三纵线拓宽改造成果方案审查意见（6）（重庆市交通规划研究院2020.08.18）（7）三纵线柏树堡立交至北环立交段改造项目可行性研究报告（重庆市设计院有限公司,2021.07）施工图设计（重庆市交通规划勘察设计院2015.07）（19）盘溪河流域水环境综合整治工程方案设计（深圳
2、市水务规划设计院股份有限公司2019.05）（20）战斗水库至水晶郦城道路及配套工程方案设计（厦门市市政工程设计院有限公司2018.10）（21）关于大力发展装配式建筑的实施意见（渝府办发（2017）185号）（22）关于进一步促进建筑业改革与持续健康发展的实施意见（渝府办发（2018）95号）（23）关于加快发展装配式建筑促进建筑产业现代化的通知（渝建（2019）436号）（24）重庆市住房和城乡建设委员会关于进步加强城市排水管网工程建设质量管理工作的通知（渝建发（2019）10号）（25）关于印发重庆市推进建筑产业现代化促进建筑业高质量发展若干政策措3施的通知（渝府办发（2020）107号

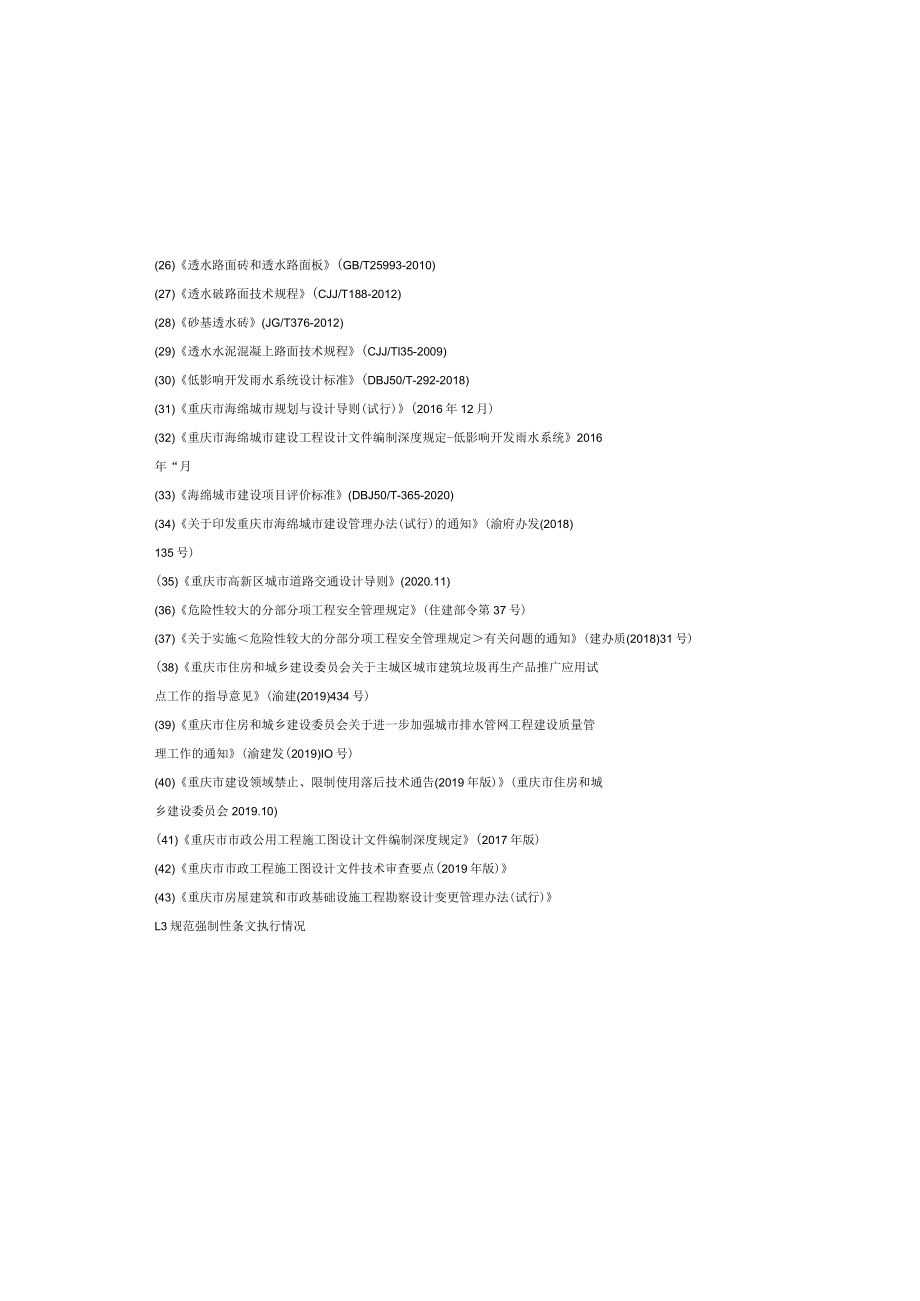

3、）（26）重庆市主城区海绵城市专项规划一排水分区海绵城市规划深化（2017.12）（27）业主提供的其它资料1.2设计规范及规程(26)透水路面砖和透水路面板(GB/T25993-2010)(27)透水破路面技术规程(CJJ/T188-2012)(28)砂基透水砖(JG/T376-2012)(29)透水水泥混凝上路面技术规程(CJJ/Tl35-2009)(30)低影响开发雨水系统设计标准(DBJ50/T-292-2018)(31)重庆市海绵城市规划与设计导则(试行)(2016年12月)(32)重庆市海绵城市建设工程设计文件编制深度规定-低影响开发雨水系统2016年“月(33)海绵城市建设项目评
4、价标准(DBJ50/T-365-2020)(34)关于印发重庆市海绵城市建设管理办法(试行)的通知(渝府办发(2018)135号)(35)重庆市高新区城市道路交通设计导则(2020.11)(36)危险性较大的分部分项工程安全管理规定(住建部令第37号)(37)关于实施危险性较大的分部分项工程安全管理规定有关问题的通知(建办质(2018)31号)(38)重庆市住房和城乡建设委员会关于主城区城市建筑垃圾再生产品推广应用试点工作的指导意见(渝建(2019)434号)(39)重庆市住房和城乡建设委员会关于进一步加强城市排水管网工程建设质量管理工作的通知(渝建发(2019)IO号)(40)重庆市建设领域
5、禁止、限制使用落后技术通告(2019年版)(重庆市住房和城乡建设委员会2019.10)(41)重庆市市政公用工程施工图设计文件编制深度规定(2017年版)(42)重庆市市政工程施工图设计文件技术审查要点(2019年版)(43)重庆市房屋建筑和市政基础设施工程勘察设计变更管理办法(试行)L3规范强制性条文执行情况(1)室外排水设计标准(GB50014-2021)(2)室外给水设计标准(GB50013-2018)(3)城镇给水排水技术规范(GB50788-2012)(4)城市工程管线综合规划规范(GB502892016)(5)混凝土和钢筋混凝土排水管(GB/T11836-2009)(6)埋地塑料排
6、水管道工程技术规程(CJJ143-2010)(7)水及燃气管道用球墨铸铁管、管件和附件(GB/T13295-2008)(8)给水排水工程构筑物结构设计规范(GB50069-2002)(9)给水排水工程管道结构设计规范(GB50332-2002)(10)城市防洪工程设计规范(GBb50805-2012)(H)城镇内涝防治技术规范(GB51222-2017)(12)山地城市室外排水管渠设计标准(DBJ50T-296-2018)(13)低影响开发雨水系统设计标准(DBJ50T2922018)(14)市政排水管道工程及附属设施(06MS20I)(15)预制混凝土装配式检台井(18SOI)(16)给水排
7、水管道工程施工及验收规范(GB50268-2008)(17)给水排水构筑物工程施工及验收规范(GB50141-2008)(18)混凝土结构工程施工质量验收规范(GB502042015)(19)混凝土结构设计规范(GB50OI0-2OI0)(2015版)(20)建筑设计抗震设计规范(GB50011-2011)(2016年版)(21)建筑地基基础设计规范(GB50007-2011)22)海绵城市建设技术指南低影响开发雨水系统构建2014年10月(23)建筑与小区雨水利用工程技术规范(GB50400-2006)(24)海绵城市建设评价标准GB/T51345-2018(25)城市绿化工程施工及验收规范
8、(CJJ/T82-2012)回复：采纳审查意见。经复核，本次设计下穿道为4类隧道，在健道内设置灭火器系统，不设置消防给水系统。（4）不横穿车行道的雨水口连接管不必采用混凝土满包，塑料连接管也不应采用混凝土满包。回复：采纳审查意见。本次设计不横穿车行道的雨水口连接管不采用混凝土满包，雨水口连接管采用钢筋混凝土管。（5）可考虑利用立交范围内的绿化坡地适当设置生物滞留设施。回复：采纳审查意见。本次设计柏树堡立交为现状匝道改造，其立交内绿化维持现状。近期北环立交高架桥立管断接，桥下绿地控制桥面径流：远期北环立交范围内的绿化由高速集团统一进行打造。3、工程概况本项目南起柏树堡立交，市南往北分别与快速路三
9、横线、龙山路、新南路、内环快速等道路相交，北止北环立交，路线全长4.26km。现状一:纵线柏树堡立交至北环立交段为双向四车道-双向六车道，经技术经济比选论证，采用平面主辅路断面形式进行拓宽改造，主线采用城市快速路标准设计，设计车速60kmh,双向六车道；辅路采用城市次干路标准设计，双向四车道，设计时速40Kmh.全线主要含双向六车道车行地通道1座，长132m。桥梁17座，全长3453.136m,其中新建匝道桥9座，全长255064m,拼宽桥8座，全长902.496m。改造立交4座（柏树堡立交、龙山立交、余松路立交、北环立交）。人行地通道1座，人行天桥5座。道路总平面图建设内容包括：道路、桥梁、
10、地通道、支挡结构、照明、交通、给排水、绿化等配套工程。4、流域分析及现状管网处理4.1流域分析本次设计不存在违反行业现行规范强制性条文的情况。2、初步设计批复意见及专家审查意见执行情况2.1 初设批复意见及执行情况2.2 初设专家意见及执行情况1、初步设计阶段须修改完善的意见：（1）宜说明污水管道在雨季的截流雨水量如何计算得出。回复：采纳审查意见。本次设计为改造项目不考虑污水管道在雨季的截流量。（2）隧道（下穿道）消火栓系统图中，倒流防止器设置位置不正确，应设在室外消火栓和水泵接合器之间。应根据消防用水量复核管径。回复：采纳审查意见。经复核，本次设计下穿道为4类隧道，取消消防给水系统。（3）k
11、l+200kl+800路段似有雨污水管道在快车道内纵向敷设，需复核。回复：采纳审查意见。本次将雨、污水主管设置于快车道两侧，检查并采用偏心检查井形式，检查井口部设置于两侧检修道下的挡墙凹槽位置，防止检杳井位于快车道下。（4）海绵城市设计与说明书中“设计指标”、“设计原则”均不相符。应说明海绵城市设计执行的指标。回复：采纳审查意见，修改海绵城市设计说明章节。本项目为道路改造项目，新增用地满足道路的海绵城市指标要求。2、初步设计阶段建议修改完善的意见；（1）旱季污水流量计算方法不清晰，需调整。回复：采纳审查意见，施工图阶段调整旱季污水量计算方法。（2）补充改建涵洞水力计算。回复：采纳审查意见，施工
12、图阶段补充北环立交下现状改建涵洞水力计算。（3）补充说明隧道（下穿道）的灾危险类别，说明洞内外消火栓系统用水量和火灾延续时间。本次设计主线右辅道1下存在现状K6孔电力排管，将其废除后还建。（3）通讯现状及处理北环立交匝道C线存在现状K8孔通讯排管，因道路拓宽，将现状通讯排管废除后还建。本次设计主线左辅道下存在现状K8孔通讯排管，将其废除后还建。本次设计主线右辅道1下存在现状K2孔通讯排管，将其废除后还建。本次设计匝道H线右侧存在K18孔通讯排管，将其废除后还建。（4）给水现状及处理北环立交匝道C线下存在现状DN150给水管道，因道路改造原位于人行道下，改造后位于车行道下，将其废除后还建，两端与
13、现状接顺。北环立交范围内存在现状DNloOO及DN700给水管道，本次设计道路改造不会对其造成影响，将其保留不进行改造。（5）燃气现状及处理北环立交范围内无现状燃气管道，不进行改造。5、设计范围本次设计范围为余松路K3+260K4+260段范围内的市政排水工程、海绵城市工程设计。6、排水设计原则（1）排水管网设计应满足地区经济和社会长远发展的需要，排水管道均按远期设计。（2）新建排水管网充分考虑区域排水现状及地块建设的情况，结合地块建设规划，在排水管道断面、平而布置、高程布置上适应功能的需要和接入的可能性、便利性。（3）排水管网设计注意技术性与经济性相结合。尊重事实，在满足设计标准的前提下，尽
14、量考虑利用现有管网体系和排水设施，并将其整合以发挥功能。（4）设计选材在不断总结科研和工程实践的基础上，既考虑技术发展的趋势，积极推动新技术、新工艺、新材料的应用，同时又兼顾经济投入的合理性。不得使用淘汰产排水流域分析根据地形地势和水系分布，本次设计范围主要位于盘溪河子流域，北环立交西北侧战斗水库为盘溪河右岸支流的发源地。盘溪河位于嘉陵江以北，为嘉陵江支流之一，盘溪河发源于渝北区凤凰滩，向南流经乐家岩、皮罗寺、杨家花园、聂家沟，最终进入嘉陵江，流域面积28.52平方公里。雨水流域分析图设计范围污水管道健全，现状污水系统按规划排入下游污水处理厂。道路拓宽改造以后原位于人行道下的污水管网将位于车行道下，或与改造后桥梁、挡墙等结构有冲突。根据对现状污水管线的梳理，原余松路部分路段有多条污水管线，且存在雨、污水混接的情况。本次设计将项目范围内现
