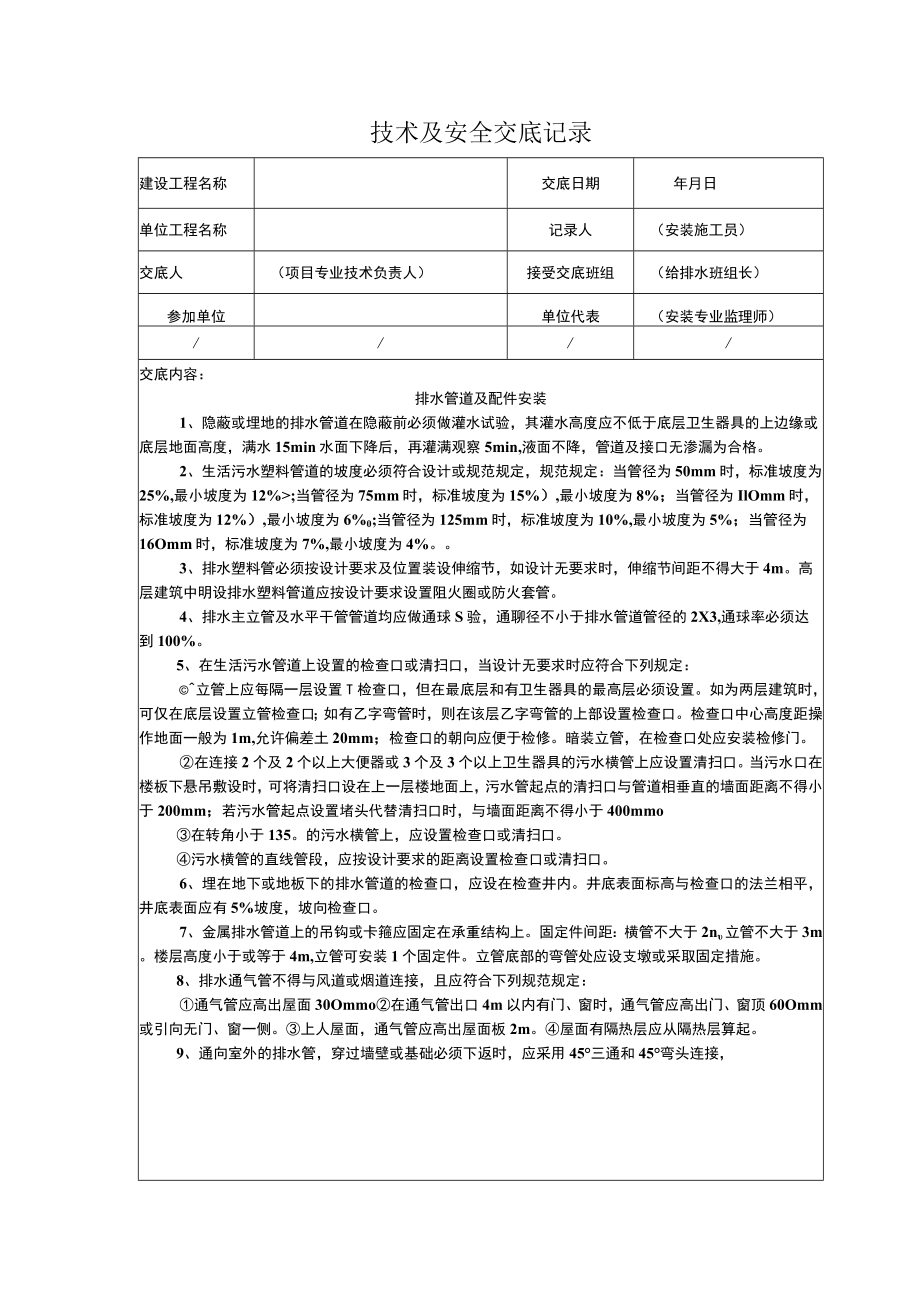

1、技术及安全交底记录建设工程名称交底日期年月日单位工程名称记录人（安装施工员）交底人（项目专业技术负责人）接受交底班组（给排水班组长）参加单位单位代表（安装专业监理师）/交底内容：排水管道及配件安装1、隐蔽或埋地的排水管道在隐蔽前必须做灌水试验，其灌水高度应不低于底层卫生器具的上边缘或底层地面高度，满水15min水面下降后，再灌满观察5min,液面不降，管道及接口无渗漏为合格。2、生活污水塑料管道的坡度必须符合设计或规范规定，规范规定：当管径为50mm时，标准坡度为25%,最小坡度为12%;当管径为75mm时，标准坡度为15%）,最小坡度为8%；当管径为IlOmm时，标准坡度为12%）,最小坡度
2、为6%0;当管径为125mm时，标准坡度为10%,最小坡度为5%；当管径为16Omm时，标准坡度为7%,最小坡度为4%。3、排水塑料管必须按设计要求及位置装设伸缩节，如设计无要求时，伸缩节间距不得大于4m。高层建筑中明设排水塑料管道应按设计要求设置阻火圈或防火套管。4、排水主立管及水平干管管道均应做通球S验，通聊径不小于排水管道管径的2X3,通球率必须达到100%。5、在生活污水管道上设置的检查口或清扫口，当设计无要求时应符合下列规定：立管上应每隔一层设置T检查口，但在最底层和有卫生器具的最高层必须设置。如为两层建筑时，可仅在底层设置立管检查口；如有乙字弯管时，则在该层乙字弯管的上部设置检查口
3、。检查口中心高度距操作地面一般为1m,允许偏差土20mm；检查口的朝向应便于检修。暗装立管，在检查口处应安装检修门。在连接2个及2个以上大便器或3个及3个以上卫生器具的污水横管上应设置清扫口。当污水口在楼板下悬吊敷设时，可将清扫口设在上一层楼地面上，污水管起点的清扫口与管道相垂直的墙面距离不得小于200mm；若污水管起点设置堵头代替清扫口时，与墙面距离不得小于400mmo在转角小于135。的污水横管上，应设置检查口或清扫口。污水横管的直线管段，应按设计要求的距离设置检查口或清扫口。6、埋在地下或地板下的排水管道的检查口，应设在检查井内。井底表面标高与检查口的法兰相平，井底表面应有5%坡度，坡向
4、检查口。7、金属排水管道上的吊钩或卡箍应固定在承重结构上。固定件间距：横管不大于2n立管不大于3m。楼层高度小于或等于4m,立管可安装1个固定件。立管底部的弯管处应设支墩或采取固定措施。8、排水通气管不得与风道或烟道连接，且应符合下列规范规定：通气管应高出屋面30Ommo在通气管出口4m以内有门、窗时，通气管应高出门、窗顶60Omm或引向无门、窗一侧。上人屋面，通气管应高出屋面板2m。屋面有隔热层应从隔热层算起。9、通向室外的排水管，穿过墙壁或基础必须下返时，应采用45三通和45弯头连接，并应在垂直管段顶部设置清扫口。10、由室内通向室外排水检查井的排水管，井内引入管应高于排出管或两管顶相平，并有不小于90度的水流转角，如跌落差大于30Omm可不受角度限制。11、用于室内排水的水平管道与水平管道、水平管道与立管的触，应采用45三通或45四通和90斜三通或90斜四通。立管与排出管端部的翔，应采用两个45弯头或曲率半径不小于4倍管径的90弯头。12、室内排水管道安装的允许偏差应符合现行施工规范的规定。
