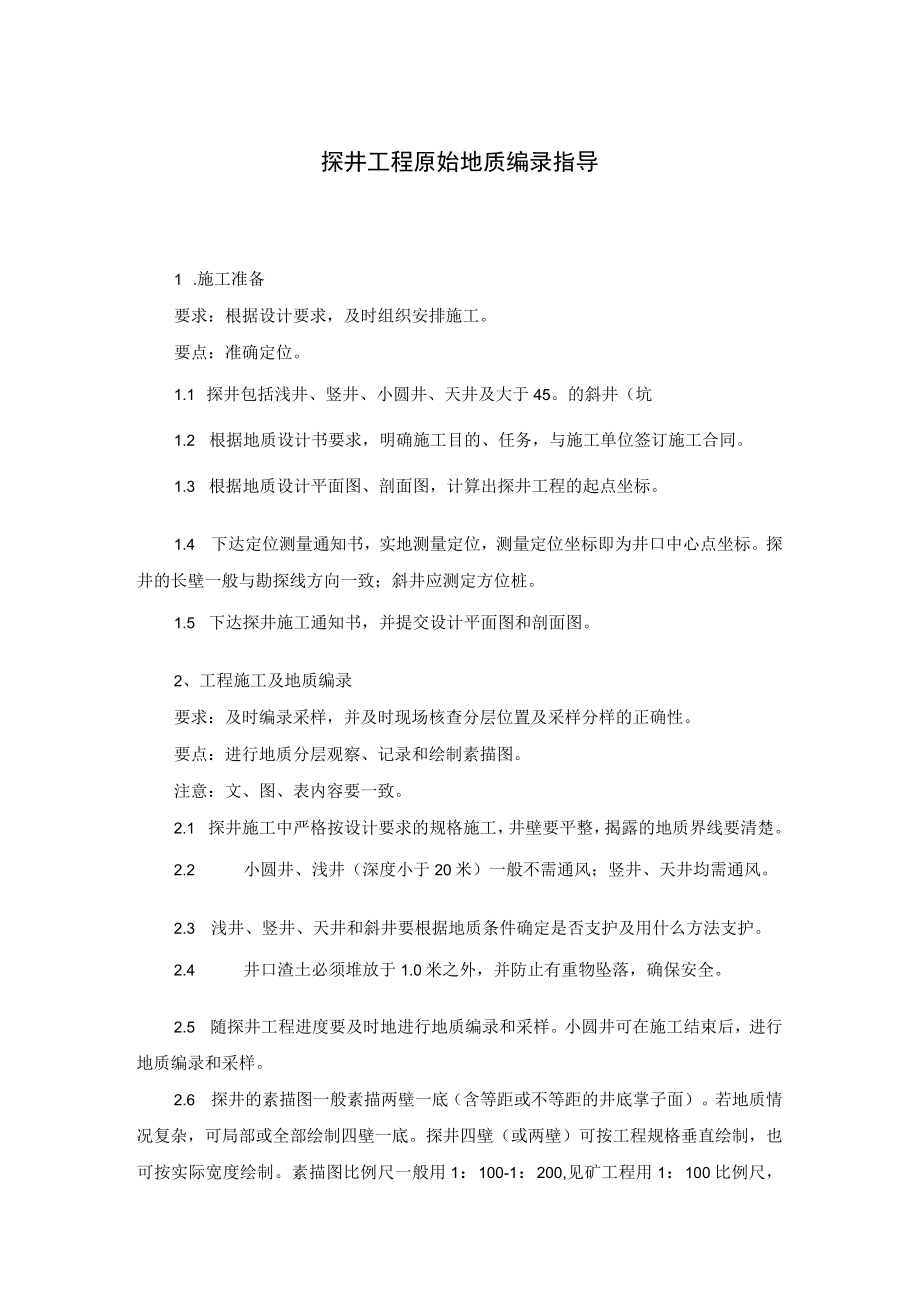

1、探井工程原始地质编录指导1 .施工准备要求：根据设计要求，及时组织安排施工。要点：准确定位。1.1 探井包括浅井、竖井、小圆井、天井及大于45。的斜井（坑1.2 根据地质设计书要求，明确施工目的、任务，与施工单位签订施工合同。1.3 根据地质设计平面图、剖面图，计算出探井工程的起点坐标。1.4 下达定位测量通知书，实地测量定位，测量定位坐标即为井口中心点坐标。探井的长壁一般与勘探线方向一致；斜井应测定方位桩。1.5 下达探井施工通知书，并提交设计平面图和剖面图。2、工程施工及地质编录要求：及时编录采样，并及时现场核查分层位置及采样分样的正确性。要点：进行地质分层观察、记录和绘制素描图。注意：文
2、、图、表内容要一致。2.1 探井施工中严格按设计要求的规格施工，井壁要平整，揭露的地质界线要清楚。2.2 小圆井、浅井（深度小于20米）一般不需通风；竖井、天井均需通风。2.3 浅井、竖井、天井和斜井要根据地质条件确定是否支护及用什么方法支护。2.4 井口渣土必须堆放于1.0米之外，并防止有重物坠落，确保安全。2.5 随探井工程进度要及时地进行地质编录和采样。小圆井可在施工结束后，进行地质编录和采样。2.6 探井的素描图一般素描两壁一底（含等距或不等距的井底掌子面）。若地质情况复杂，可局部或全部绘制四壁一底。探井四壁（或两壁）可按工程规格垂直绘制，也可按实际宽度绘制。素描图比例尺一般用1：10
3、0-1：200,见矿工程用1：100比例尺，必要时可放大到1：50o2.7 素描方法：基点布置在第一壁的左上角，基线自基点铅直布设。大于45。的斜井（坑）为自基点沿勘查线方向或平均的长边方向布设。第一壁首选正北壁、北西壁、北东壁或正东壁，矿区应有统一规定。邻壁按逆时针方向展开。在第一壁上端标出方位角，在井壁一侧画出垂直标尺。绘制时，先丈量井口规格,把皮尺挂在各个井壁的角上，丈量各壁的深度，井壁底部的宽度，按比例尺缩放在素描图上。井壁底线用水平线表示。记录描述以基线读数为准，在丈量井壁同时，从上而下丈量各壁上地质界线的位置（地质界线应沿地质走向投绘到包含基线的长壁的铅直面上，铅直面与勘查线方向的
4、夹角小于15时，用勘查线方向，否则用平均方向）缩放在展开图上，并按自然形态联绘。井底按正投影绘制。井下开岔坑时，岔坑按坑道方法编录，在图上应连成一体，坑道基线应与探井基线相连接。如坑道或探井深度较大，可在明确标明基点、基线和深度的情况下，截成几段，同时附有小比例尺的复原图。小圆井基点设在勘查线与圆井轮廓交线的正北、北西、北东或正东端。基线自基点铅直布设。取定值直径或平均直径基线作逆时针展开，图上应标出过基线直径另一端的位置。底绘正投影图。探井图式见附图8。8m30比例尺：1：I（X）2.8 探井施工过程中若需支护，地质素描编录应在支护前完成。并及时布样进行刻槽采样。同时素描底（掌子面），掌子面

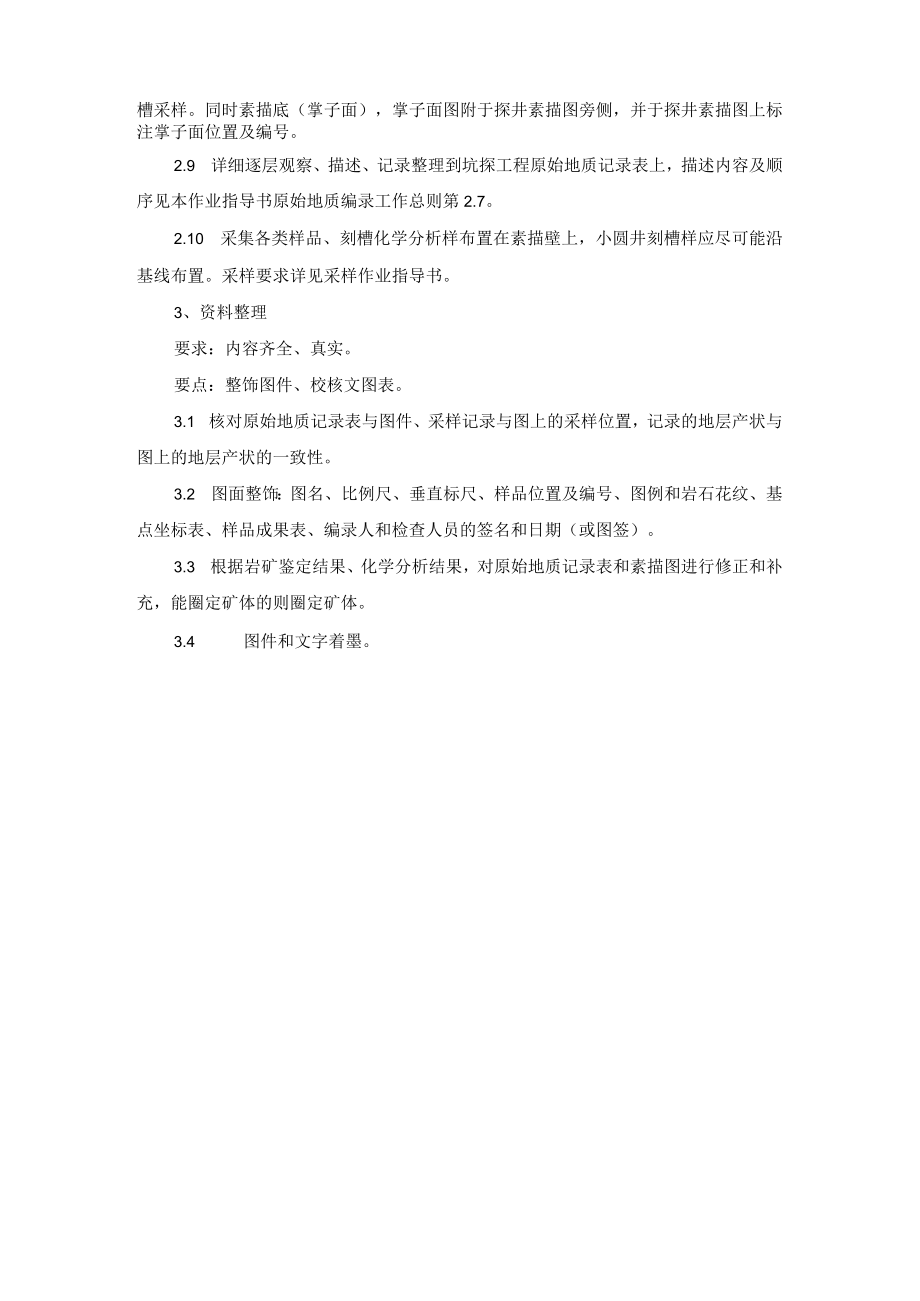

5、图附于探井素描图旁侧，并于探井素描图上标注掌子面位置及编号。2.9 详细逐层观察、描述、记录整理到坑探工程原始地质记录表上，描述内容及顺序见本作业指导书原始地质编录工作总则第2.7。2.10 采集各类样品、刻槽化学分析样布置在素描壁上，小圆井刻槽样应尽可能沿基线布置。采样要求详见采样作业指导书。3、资料整理要求：内容齐全、真实。要点：整饰图件、校核文图表。3.1 核对原始地质记录表与图件、采样记录与图上的采样位置，记录的地层产状与图上的地层产状的一致性。3.2 图面整饰：图名、比例尺、垂直标尺、样品位置及编号、图例和岩石花纹、基点坐标表、样品成果表、编录人和检查人员的签名和日期（或图签）。3.
6、3 根据岩矿鉴定结果、化学分析结果，对原始地质记录表和素描图进行修正和补充，能圈定矿体的则圈定矿体。3.4 图件和文字着墨。表4-1 -1AA有色队井探工程地质记录簿探井编号：井口坐标：X=Y=Z=矿（地）区名称：项目类别及代码：开工日期：竣工日期：地质编录人员：编录日期：项目实施单位：技术负责：称及编号第页（共页）深度及分层位置（m）岩矿石名称纹码花代层位/期次地质描述（1颜色：2结构构造：3矿物成分：4矿化蚀变类型；5构造形态，6接触关系；7其他特征）标志面产状自止计名称位置（m）倾向N倾角井探工程地质记录表（2）表4-13第页（共页）化学采样分析成果标本鉴定检索项方法/规格样品编号位置(m)采样线产状样品其厚度(m)本号标编集置11)采位(m鉴定结果起止样品长度方位角C)坡度()施工目的及工作量完成情况主要工程质量指标及监测、检验结果工程揭露的地质矿化（蚀变）情况或水文地质简介编录者的新认识、新发现及下步工作建议矿区名称（代码）：工程名称及编号:单项工程地质小结表4-1-4有关问题或资料的特别说明编录人：审核人：日期:
