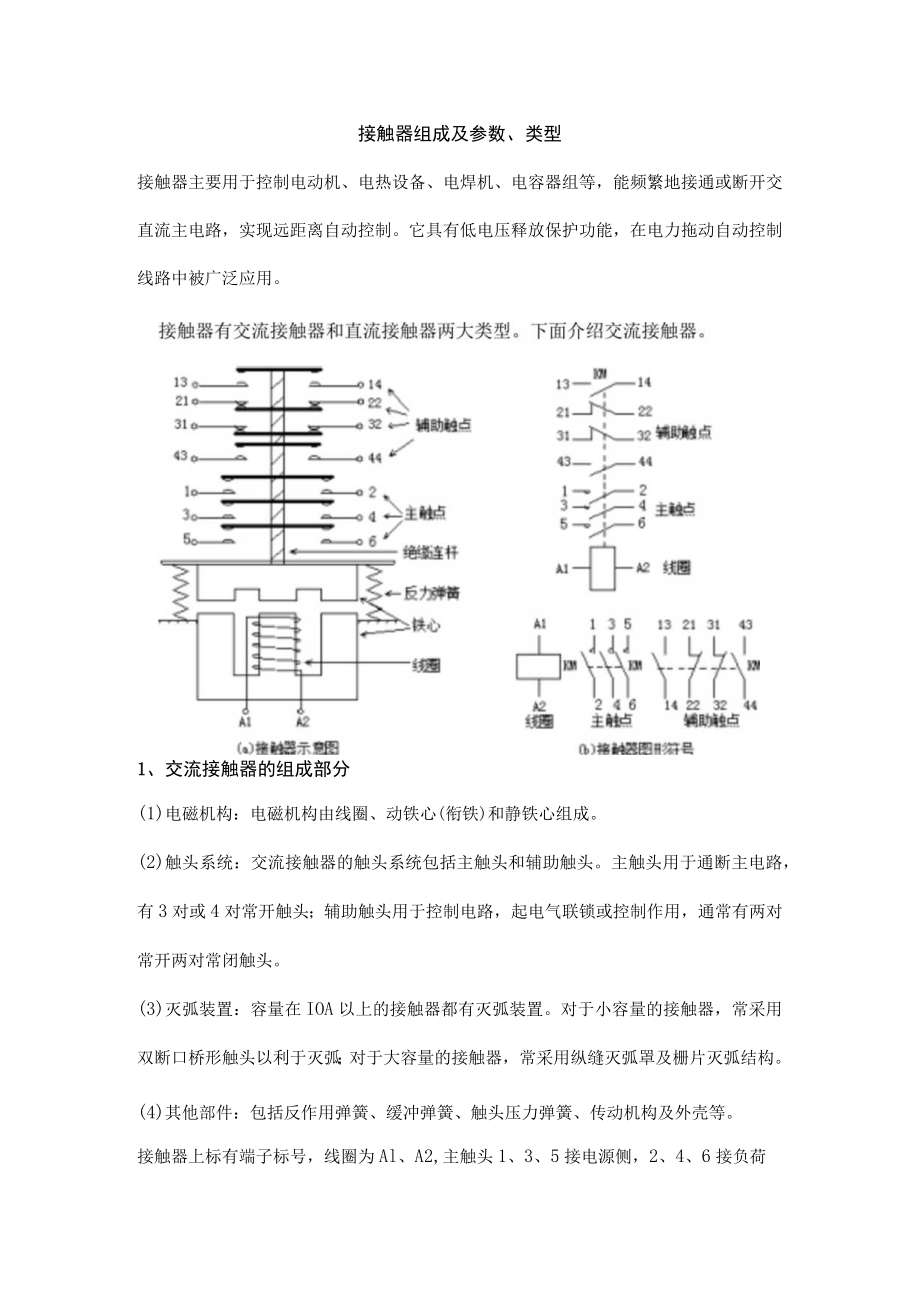

1、接触器组成及参数、类型接触器主要用于控制电动机、电热设备、电焊机、电容器组等，能频繁地接通或断开交直流主电路，实现远距离自动控制。它具有低电压释放保护功能，在电力拖动自动控制线路中被广泛应用。1、交流接触器的组成部分(1)电磁机构：电磁机构由线圈、动铁心(衔铁)和静铁心组成。(2)触头系统：交流接触器的触头系统包括主触头和辅助触头。主触头用于通断主电路，有3对或4对常开触头；辅助触头用于控制电路，起电气联锁或控制作用，通常有两对常开两对常闭触头。(3)灭弧装置：容量在IOA以上的接触器都有灭弧装置。对于小容量的接触器，常采用双断口桥形触头以利于灭弧；对于大容量的接触器，常采用纵缝灭弧罩及栅片灭

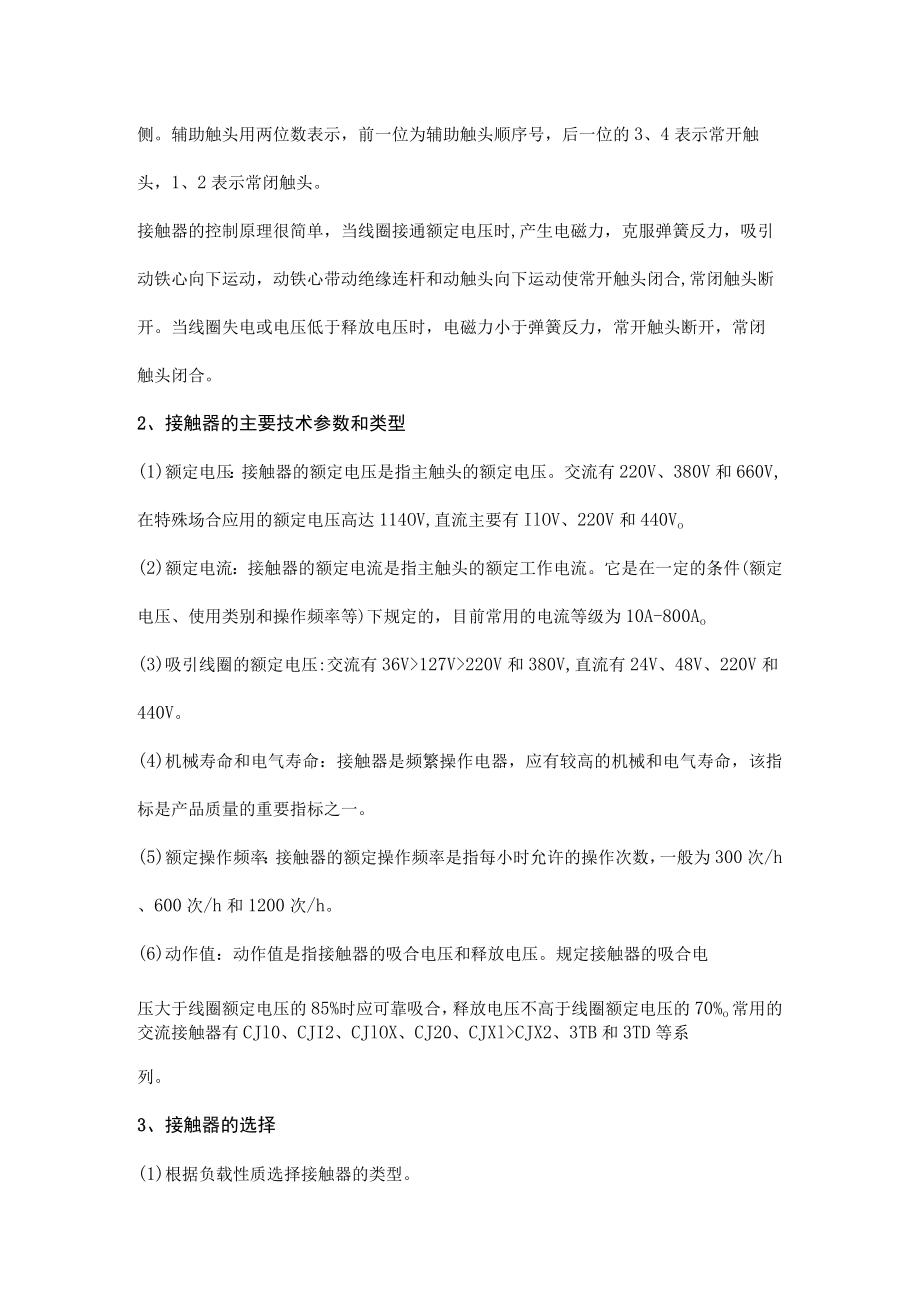

2、弧结构。(4)其他部件：包括反作用弹簧、缓冲弹簧、触头压力弹簧、传动机构及外壳等。接触器上标有端子标号，线圈为Al、A2,主触头1、3、5接电源侧，2、4、6接负荷侧。辅助触头用两位数表示，前一位为辅助触头顺序号，后一位的3、4表示常开触头，1、2表示常闭触头。接触器的控制原理很简单，当线圈接通额定电压时,产生电磁力，克服弹簧反力，吸引动铁心向下运动，动铁心带动绝缘连杆和动触头向下运动使常开触头闭合,常闭触头断开。当线圈失电或电压低于释放电压时，电磁力小于弹簧反力，常开触头断开，常闭触头闭合。2、接触器的主要技术参数和类型(1)额定电压：接触器的额定电压是指主触头的额定电压。交流有220V、3

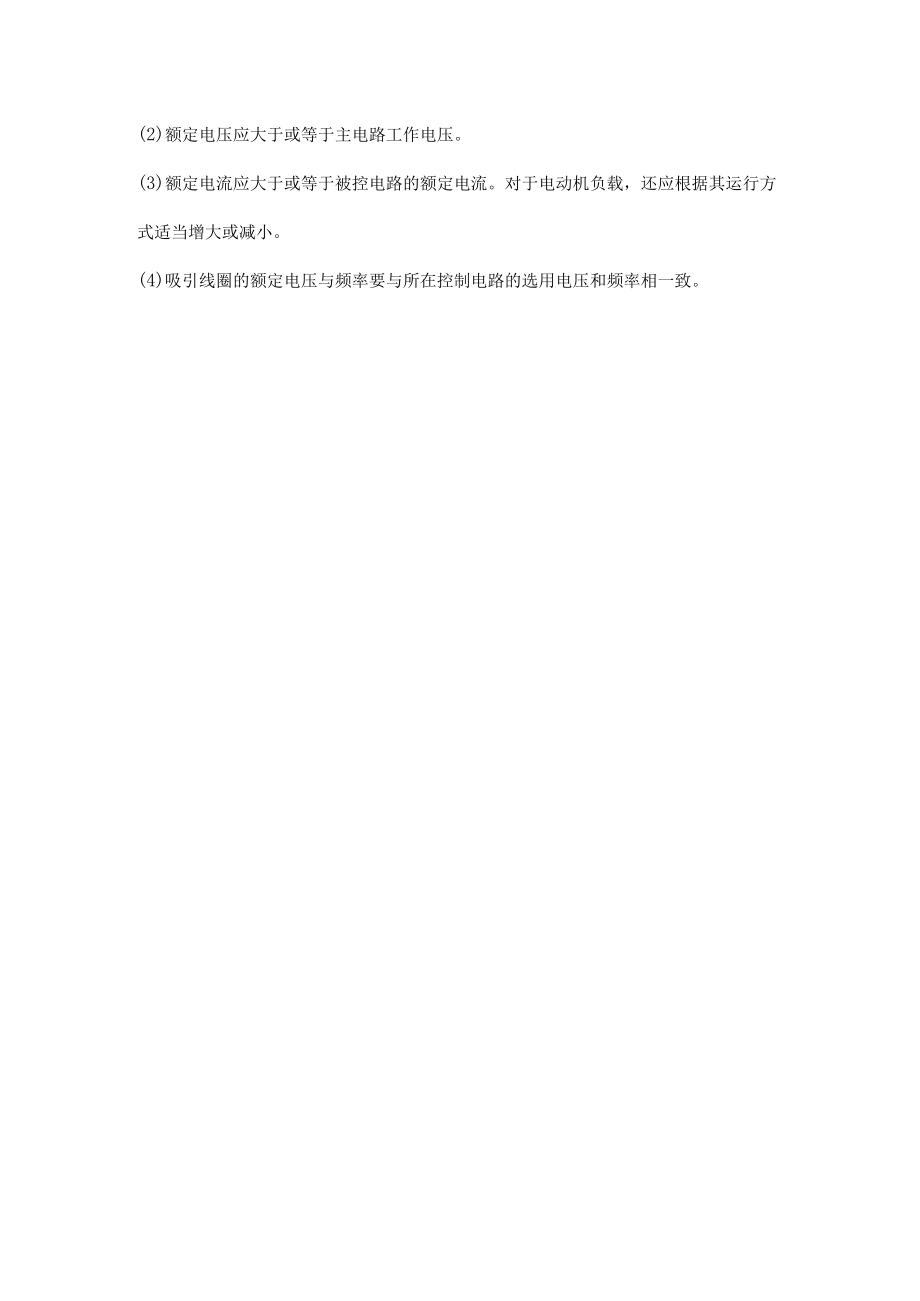

3、80V和660V,在特殊场合应用的额定电压高达114OV,直流主要有IlOV、220V和440Vo(2)额定电流：接触器的额定电流是指主触头的额定工作电流。它是在一定的条件(额定电压、使用类别和操作频率等)下规定的，目前常用的电流等级为10A-800Ao(3)吸引线圈的额定电压:交流有36V127V220V和380V,直流有24V、48V、220V和440V。(4)机械寿命和电气寿命：接触器是频繁操作电器，应有较高的机械和电气寿命，该指标是产品质量的重要指标之一。(5)额定操作频率：接触器的额定操作频率是指每小时允许的操作次数，一般为300次/h、600次/h和1200次/h。(6)动作值：动作值是指接触器的吸合电压和释放电压。规定接触器的吸合电压大于线圈额定电压的85%时应可靠吸合，释放电压不高于线圈额定电压的70%o常用的交流接触器有CJl0、CJI2、CJlOX、CJ20、CJXlCJX2、3TB和3TD等系列。3、接触器的选择(1)根据负载性质选择接触器的类型。(2)额定电压应大于或等于主电路工作电压。(3)额定电流应大于或等于被控电路的额定电流。对于电动机负载，还应根据其运行方式适当增大或减小。(4)吸引线圈的额定电压与频率要与所在控制电路的选用电压和频率相一致。
