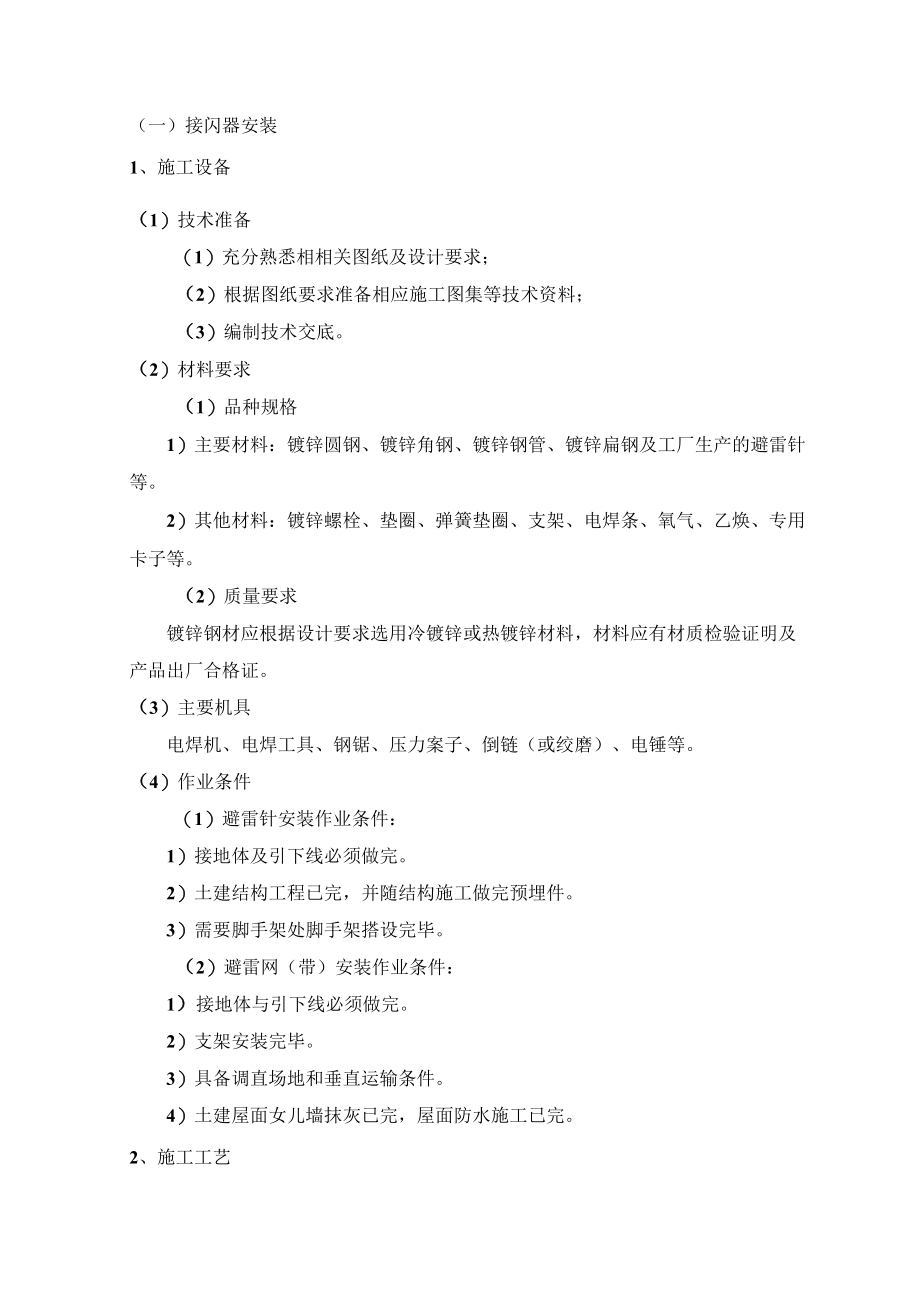

接闪器安装 .docx_第1页
第1页 / 共4页

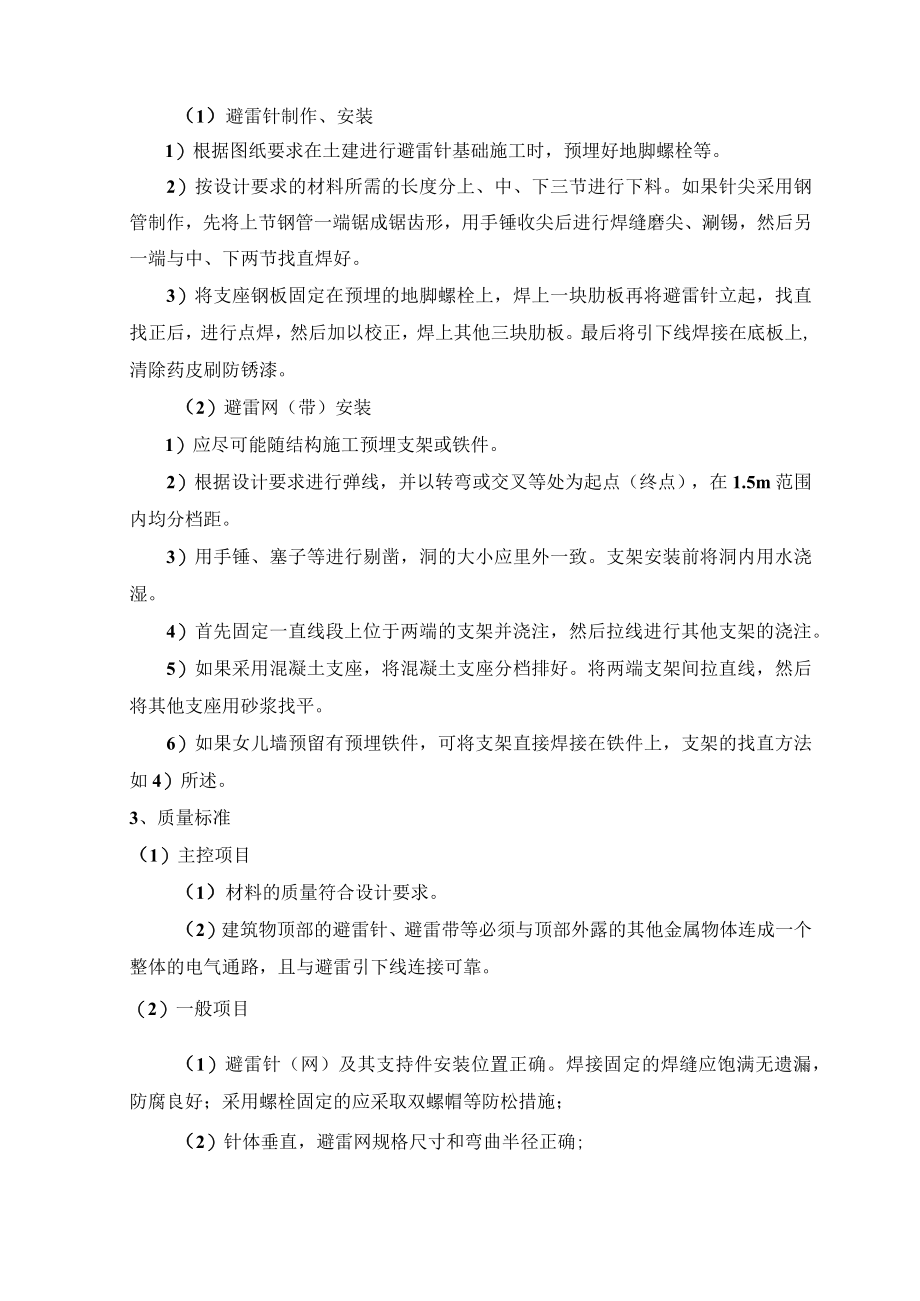

接闪器安装 .docx_第2页
第2页 / 共4页

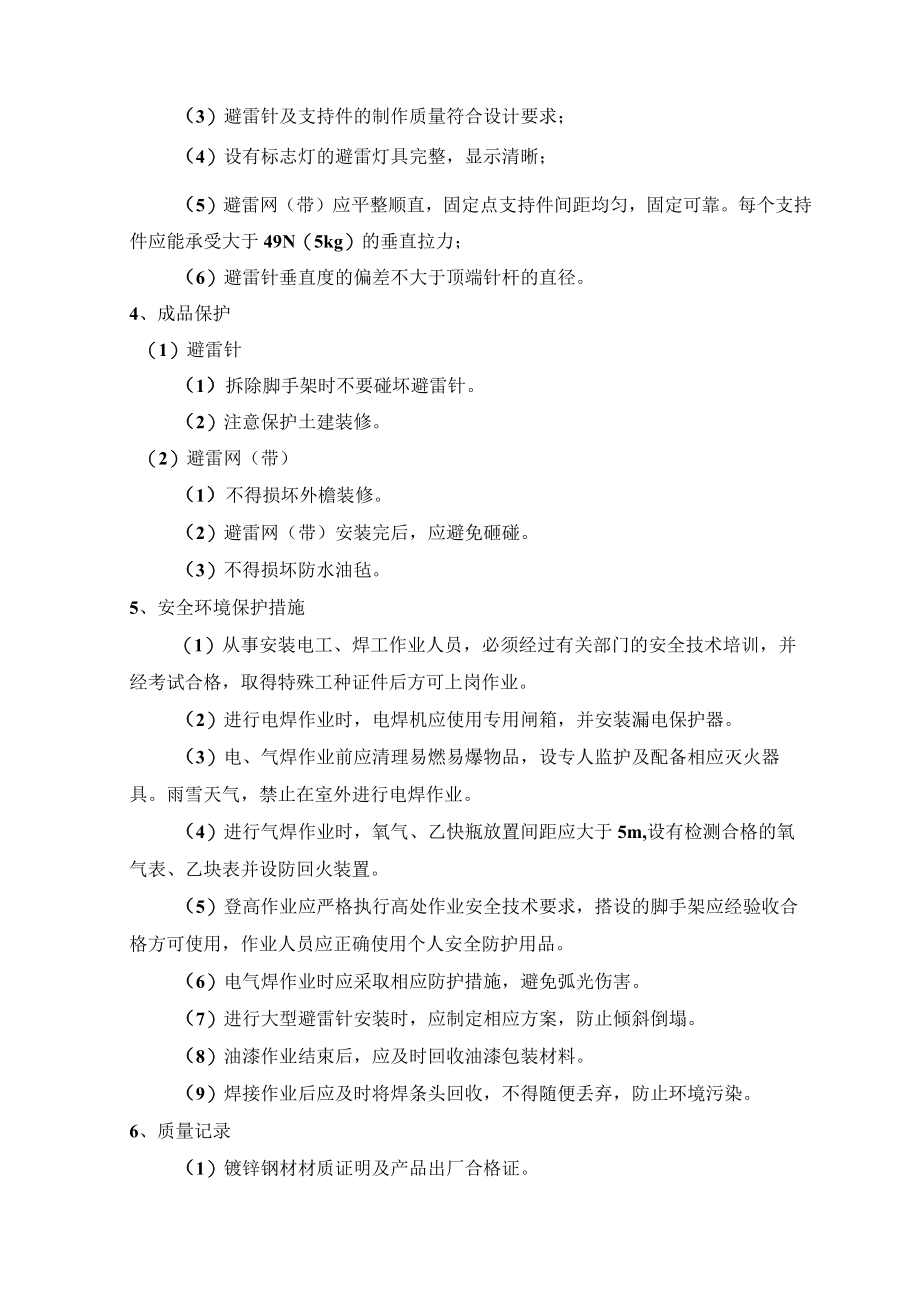

接闪器安装 .docx_第3页
第3页 / 共4页
接闪器安装 .docx_第4页
第4页 / 共4页
亲,该文档总共4页,全部预览完了,如果喜欢就下载吧!
资源描述

《接闪器安装 .docx》由会员分享,可在线阅读,更多相关《接闪器安装 .docx(4页珍藏版)》请在第壹文秘上搜索。

1、(一)接闪器安装1、施工设备(1)技术准备(1)充分熟悉相相关图纸及设计要求;(2)根据图纸要求准备相应施工图集等技术资料;(3)编制技术交底。(2)材料要求(1)品种规格1)主要材料:镀锌圆钢、镀锌角钢、镀锌钢管、镀锌扁钢及工厂生产的避雷针等。2)其他材料:镀锌螺栓、垫圈、弹簧垫圈、支架、电焊条、氧气、乙焕、专用卡子等。(2)质量要求镀锌钢材应根据设计要求选用冷镀锌或热镀锌材料,材料应有材质检验证明及产品出厂合格证。(3)主要机具电焊机、电焊工具、钢锯、压力案子、倒链(或绞磨)、电锤等。(4)作业条件(1)避雷针安装作业条件:1)接地体及引下线必须做完。2)土建结构工程已完,并随结构施工做完

2、预埋件。3)需要脚手架处脚手架搭设完毕。(2)避雷网(带)安装作业条件:1)接地体与引下线必须做完。2)支架安装完毕。3)具备调直场地和垂直运输条件。4)土建屋面女儿墙抹灰已完,屋面防水施工已完。2、施工工艺(1)避雷针制作、安装1)根据图纸要求在土建进行避雷针基础施工时,预埋好地脚螺栓等。2)按设计要求的材料所需的长度分上、中、下三节进行下料。如果针尖采用钢管制作,先将上节钢管一端锯成锯齿形,用手锤收尖后进行焊缝磨尖、涮锡,然后另一端与中、下两节找直焊好。3)将支座钢板固定在预埋的地脚螺栓上,焊上一块肋板再将避雷针立起,找直找正后,进行点焊,然后加以校正,焊上其他三块肋板。最后将引下线焊接在

3、底板上,清除药皮刷防锈漆。(2)避雷网(带)安装1)应尽可能随结构施工预埋支架或铁件。2)根据设计要求进行弹线,并以转弯或交叉等处为起点(终点),在1.5m范围内均分档距。3)用手锤、塞子等进行剔凿,洞的大小应里外一致。支架安装前将洞内用水浇湿。4)首先固定一直线段上位于两端的支架并浇注,然后拉线进行其他支架的浇注。5)如果采用混凝土支座,将混凝土支座分档排好。将两端支架间拉直线,然后将其他支座用砂浆找平。6)如果女儿墙预留有预埋铁件,可将支架直接焊接在铁件上,支架的找直方法如4)所述。3、质量标准(1)主控项目(1)材料的质量符合设计要求。(2)建筑物顶部的避雷针、避雷带等必须与顶部外露的其

4、他金属物体连成一个整体的电气通路,且与避雷引下线连接可靠。(2)一般项目(1)避雷针(网)及其支持件安装位置正确。焊接固定的焊缝应饱满无遗漏,防腐良好;采用螺栓固定的应采取双螺帽等防松措施;(2)针体垂直,避雷网规格尺寸和弯曲半径正确;(3)避雷针及支持件的制作质量符合设计要求;(4)设有标志灯的避雷灯具完整,显示清晰;(5)避雷网(带)应平整顺直,固定点支持件间距均匀,固定可靠。每个支持件应能承受大于49N(5kg)的垂直拉力;(6)避雷针垂直度的偏差不大于顶端针杆的直径。4、成品保护(1)避雷针(1)拆除脚手架时不要碰坏避雷针。(2)注意保护土建装修。(2)避雷网(带)(1)不得损坏外檐装

5、修。(2)避雷网(带)安装完后,应避免砸碰。(3)不得损坏防水油毡。5、安全环境保护措施(1)从事安装电工、焊工作业人员,必须经过有关部门的安全技术培训,并经考试合格,取得特殊工种证件后方可上岗作业。(2)进行电焊作业时,电焊机应使用专用闸箱,并安装漏电保护器。(3)电、气焊作业前应清理易燃易爆物品,设专人监护及配备相应灭火器具。雨雪天气,禁止在室外进行电焊作业。(4)进行气焊作业时,氧气、乙快瓶放置间距应大于5m,设有检测合格的氧气表、乙块表并设防回火装置。(5)登高作业应严格执行高处作业安全技术要求,搭设的脚手架应经验收合格方可使用,作业人员应正确使用个人安全防护用品。(6)电气焊作业时应采取相应防护措施,避免弧光伤害。(7)进行大型避雷针安装时,应制定相应方案,防止倾斜倒塌。(8)油漆作业结束后,应及时回收油漆包装材料。(9)焊接作业后应及时将焊条头回收,不得随便丢弃,防止环境污染。6、质量记录(1)镀锌钢材材质证明及产品出厂合格证。(2)防雷及接地施工预检、自检、隐检记录齐全。(3)设计变更洽商记录、竣工图。防雷接地分项工程质量检验评定记录。
