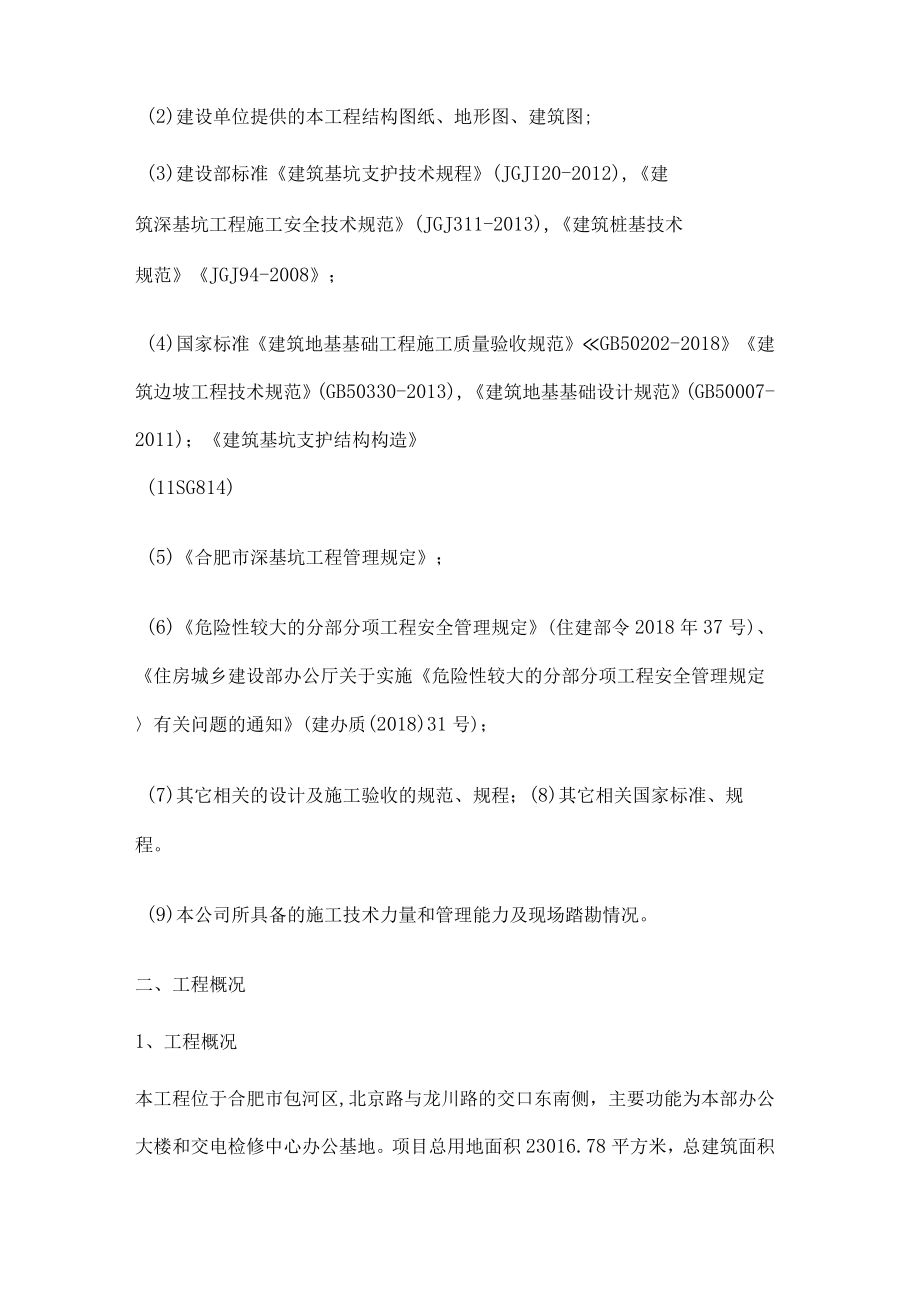

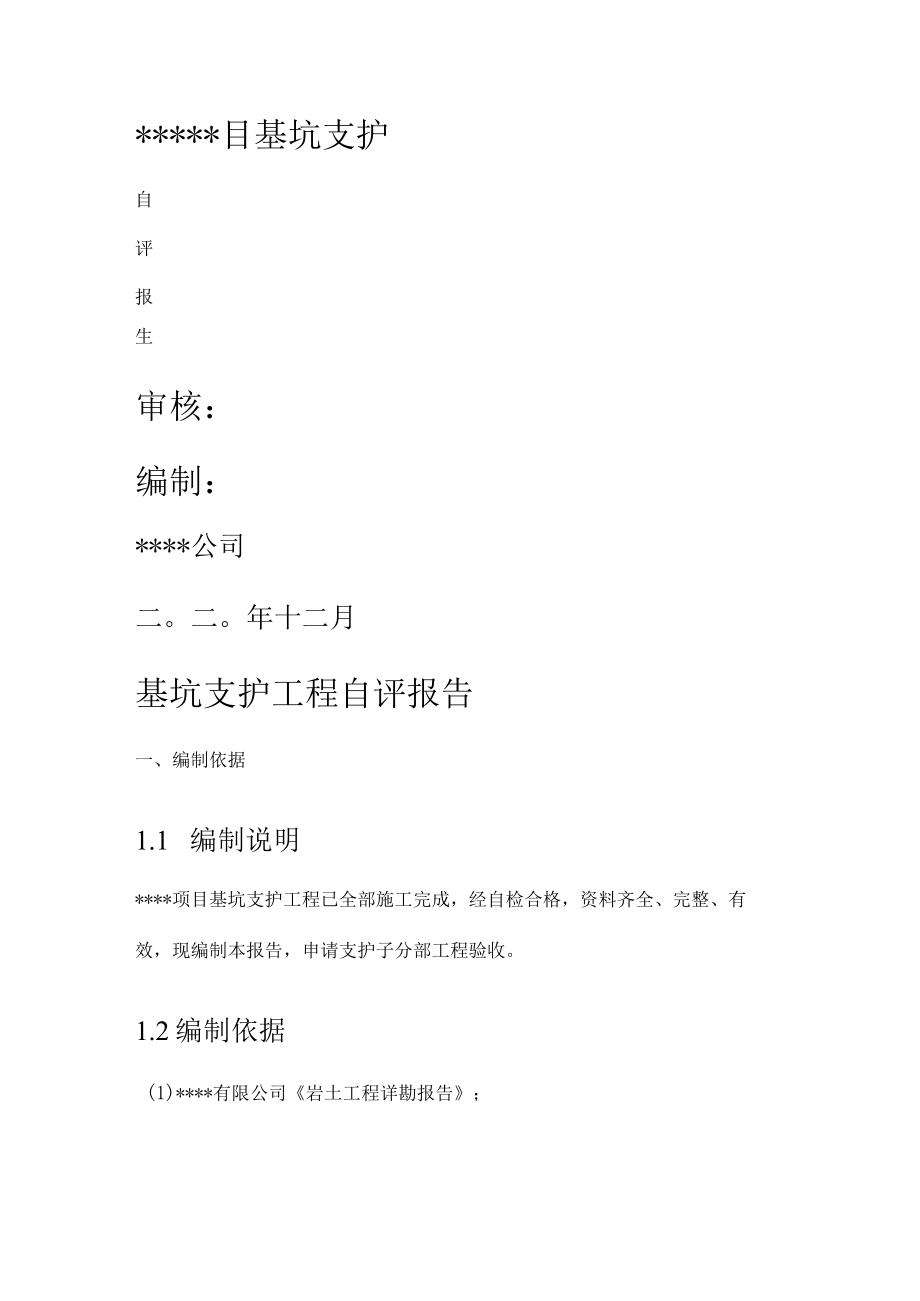

1、*目基坑支护自评报生审核：编制：*公司二。二。年十二月基坑支护工程自评报告一、编制依据1.1 编制说明*项目基坑支护工程已全部施工完成，经自检合格，资料齐全、完整、有效，现编制本报告，申请支护子分部工程验收。1.2编制依据(1)*有限公司岩土工程详勘报告；(2)建设单位提供的本工程结构图纸、地形图、建筑图;(3)建设部标准建筑基坑支护技术规程(JGJI20-2012),建筑深基坑工程施工安全技术规范(JGJ311-2013),建筑桩基技术规范JGJ94-2008；(4)国家标准建筑地基基础工程施工质量验收规范GB50202-2018建筑边坡工程技术规范(GB50330-2013),建筑地基基础
2、设计规范(GB50007-2011)；建筑基坑支护结构构造(11SG814)(5)合肥市深基坑工程管理规定；(6)危险性较大的分部分项工程安全管理规定(住建部令2018年37号)、住房城乡建设部办公厅关于实施危险性较大的分部分项工程安全管理规定有关问题的通知(建办质(2018)31号)；(7)其它相关的设计及施工验收的规范、规程；(8)其它相关国家标准、规程。(9)本公司所具备的施工技术力量和管理能力及现场踏勘情况。二、工程概况1、工程概况本工程位于合肥市包河区,北京路与龙川路的交口东南侧，主要功能为本部办公大楼和交电检修中心办公基地。项目总用地面积23016.78平方米，总建筑面积24946

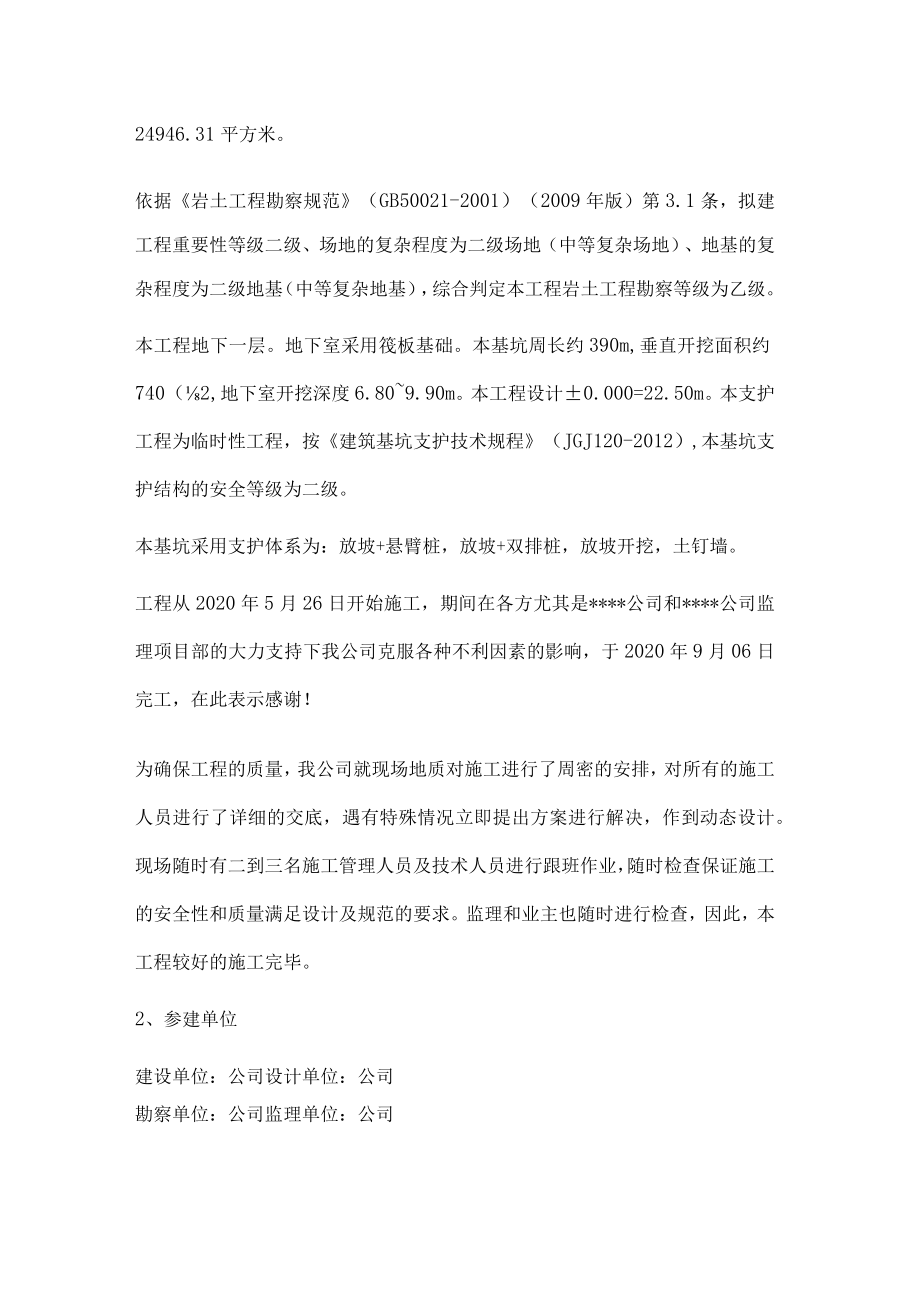

3、.31平方米。依据岩土工程勘察规范（GB50021-2001）（2009年版）第3.1条，拟建工程重要性等级二级、场地的复杂程度为二级场地（中等复杂场地）、地基的复杂程度为二级地基（中等复杂地基），综合判定本工程岩土工程勘察等级为乙级。本工程地下一层。地下室采用筏板基础。本基坑周长约390m,垂直开挖面积约740（2,地下室开挖深度6.809.90m。本工程设计0.000=22.50m。本支护工程为临时性工程，按建筑基坑支护技术规程（JGJ120-2012）,本基坑支护结构的安全等级为二级。本基坑采用支护体系为：放坡+悬臂桩，放坡+双排桩，放坡开挖，土钉墙。工程从2020年5月26日开始施工，
4、期间在各方尤其是*公司和*公司监理项目部的大力支持下我公司克服各种不利因素的影响，于2020年9月06日完工，在此表示感谢！为确保工程的质量，我公司就现场地质对施工进行了周密的安排，对所有的施工人员进行了详细的交底，遇有特殊情况立即提出方案进行解决，作到动态设计。现场随时有二到三名施工管理人员及技术人员进行跟班作业，随时检查保证施工的安全性和质量满足设计及规范的要求。监理和业主也随时进行检查，因此，本工程较好的施工完毕。2、参建单位建设单位：公司设计单位：公司勘察单位：公司监理单位：公司施工单位：公司分包单位：限公司三、支护桩质量控制1、成孔钻机就位并调整机身后，用钻机塔身的前后垂直标杆检查导
5、杆，校正位置，使钻杆垂直对准桩位中心，保证桩位及桩身垂直度偏差均在规范及设计允许偏差范围内。钻孔过程中钻杆的垂直度采用钻机自身铅垂系统，随时纠偏。本工程设计桩长较长，根据质检员现场测量，检查钻杆下钻深度标识符合孔深指标，现场施工时的桩长控制以此为依据，保证桩长满足设计要求。2、清孔钻孔达到设计深度质检工程师检查合格并经监理工程师验收后，进行第一次清孔。清孔的目的是清除钻渣沉淀层，尽量减少孔底沉淀厚度，防止桩底存留过厚沉淀层而降低桩的承载力。其次，清孔还为浇注水下混凝土创造良好条件，使孔位准确，浇注顺利。在吊入钢筋骨架后，灌注水下混凝土之前，应再次检查孔内孔底沉淀厚度，如超规定应进行第二次清孔。
6、3、钢筋笼的安装a:钢筋笼利用井口对接安装。b:吊装机先用汽车吊QY25K起吊，起吊时采用双吊点，吊点位置应恰当，一般设在加强箍筋处，若钢筋笼未设加强箍筋，应采取其它措施保证钢筋笼起吊不至变形。C:钢筋笼吊装就位可在第一次清孔之后进行，清孔完毕符合要求后立即安放钢筋笼。d:钢筋笼安装入孔时，应保持垂直状态，若中途遇阻不得强行墩放，可适当转向起下，如果仍无效果，则应起笼扫孔后重新下入。e：钢筋笼吊放采用2根12吊筋，一端固定在钢筋笼上，一端用钢管固定于孔口。4、混凝土灌注本工程泵送混合料采用商品混凝土。(1、成孔验收合格后，应在1小时内采用导管作为溜槽进行混凝土灌注。导管底距离孔底距离Inl左右
7、。(2、灌注混凝土时，应测定混凝土塌落度，要求塌落度为15030mm,混凝土要有良好的和易性。(3、为保证混凝土桩身质量，灌注过程中，应不断上下串动导管，使混凝土密实。必要时，需使用振动棒进行振捣。(4、为确保桩顶质量，灌注结束时应缓慢将导管拔出混凝土，防止形成空洞。四、土方开挖根据施工方案现场由一名施工管理人员对土方施工队伍进行指挥，保证了土方开挖能满足支护施工的要求及开挖尺寸。五、护坡质量控制根据本工程支护的特点及边坡稳定性要求，本基坑支护土方开挖严格按照设计图纸要求，基坑开挖要按照分层、分段的原则开挖，在第一层土方开挖完需在坡顶翻面边界处设置排水沟，并在一定距离设置积水坑，排水沟必须用碎
8、制作，防止渗水，且及时抽排，避免积水。每层土方开挖完毕后，即在相应坡脚处开设深宽适当的排水沟，以利基坑周边内排水。在每层护坡开挖支护时，应按照施工顺序：土方开挖一修坡(机械、人工)一编制钢筋网一焊连接筋一喷射面层碎的工序进行快速施工。六、土钉墙质量控制1、修坡缩短各道工序的时间，修坡采用人工修坡方式进行，各坡面在修坡后确保了其坡度及平整度。2、定孔位根据中南建筑设计院股份有限公司设计的土钉墙边坡支护方案上所示尺寸，结合现场实际开挖长度，由现场一名施工管理人员负责确定孔数及孔位。3、原材料检验(1)各种规格的钢材均由我公司自购，经我公司送交合肥市建设工程监测中心有限责任公司检验结果表明，其各项机
9、械性质及焊接试验均合格。(2)各种规格的水泥均由我公司自购，经我公司送交合肥市建设工程监测中心有限责任公司检验结果表明，其安定性、三天强度、二十八天强度均合格。(3)黄沙、石子经我公司送交合肥市建设工程监测中心有限责任公司检验结果表明，其含泥量和级配均合格。4、土钉成孔、安放及注浆土钉的孔径、孔深、倾角均达到设计要求。少数地段因土质较差或遇障碍物，经设计、业主、监理的认可进行了适当的调整，确保了施工安全。成孔后把制作好的杆件安放入孔，杆件均按设计要求制作。注浆工作由专人负责，土钉安放就位后立即注浆，注浆压力及材料用量均符合设计及规范的要求。土钉经抗拔试验满足设计要求。5、挂网网片制作均按设计要
10、求施工，钢筋间距、搭接长度及焊接质量均符合设计及规范要求。七、质量自评意见各类原材料出厂合格证明书，相关实验报告等资料齐全，数据正确，实验结果合格，符合验收规范规定。本工程所留置桩芯试块均在监理人员见证下随机抽样制作，试验报告显示试块强度全部合格。各类技术资料完整，齐全，数据正确，符合验收规范规定。综上所述，我公司认为本工程基坑支护施工质量能满足规范规定及设计要求。施工报验程序完备，工程资料完整、无缺项，符合验收条件。请建设、设计、勘察、监理及相关单位评定，请建设行政主管部门监督、审查。八、质量控制资料核查1 .基坑支护自评报告1份；2 .基坑支护定位放线1份3 .基坑支护隐蔽报验32份；4 .基坑支护检验批质量验收记录63份。5 .分项工程验收记录3份。6 .子分部工程验收记录1份。7 .支护桩小应变检测报告1份。8 .土钉抗拔承载力检测报告1份。9 .基坑支护控制质料46份。10 .商品混凝土合格证21份；11 .混凝土强度报告78份。九、自评结论在监理等单位的配合和支持下，我公司计划性的完成运维检修用房项目基坑支护工程施工。经试验已全部合格，各项技术指标全部符合设计及规范要求，质控资料核查完整，基坑支护子分部经自评合格。
