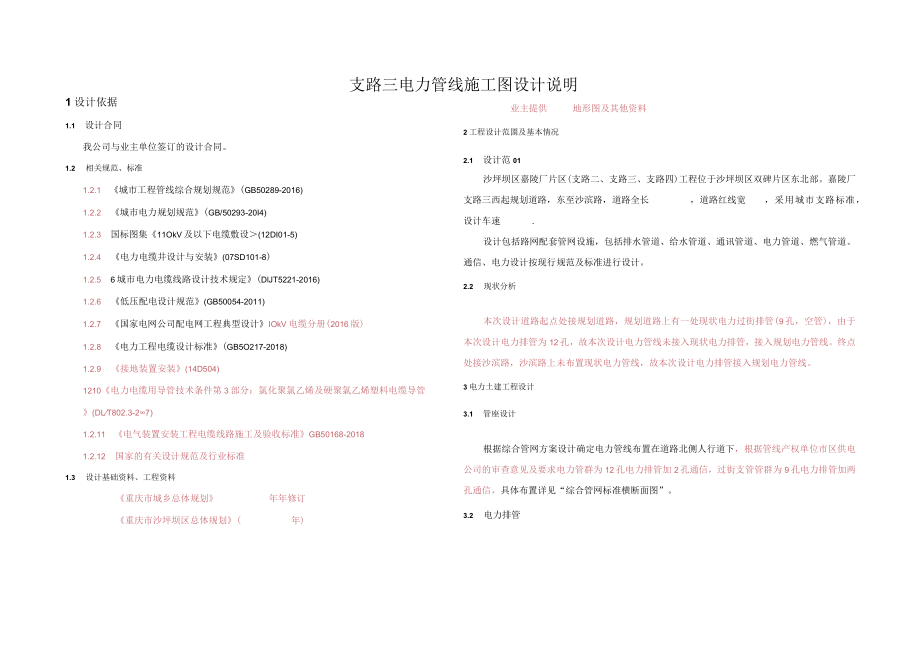

支路三电力管线施工图设计说明.docx_第1页
第1页 / 共5页

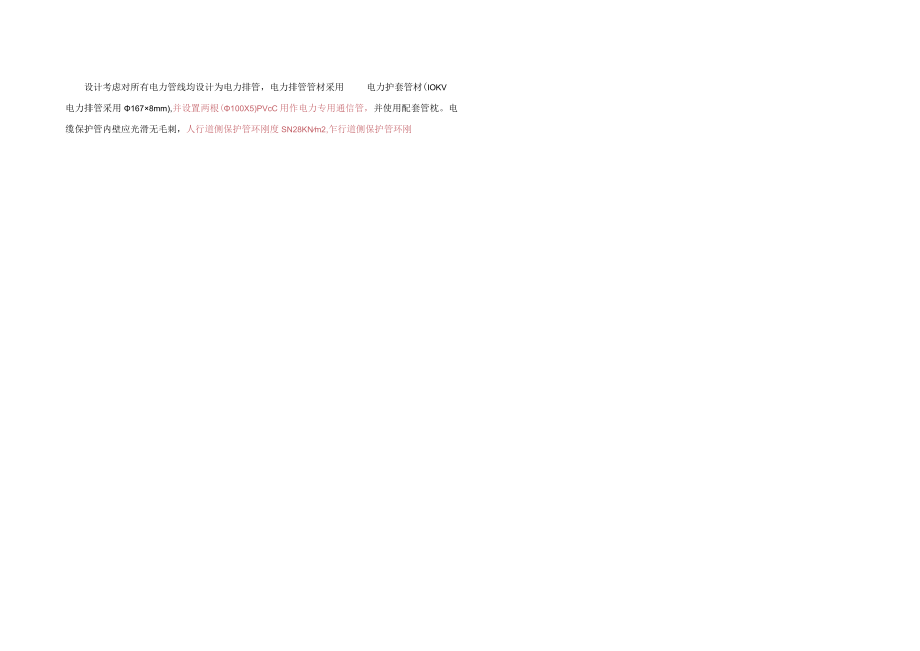

支路三电力管线施工图设计说明.docx_第2页
第2页 / 共5页

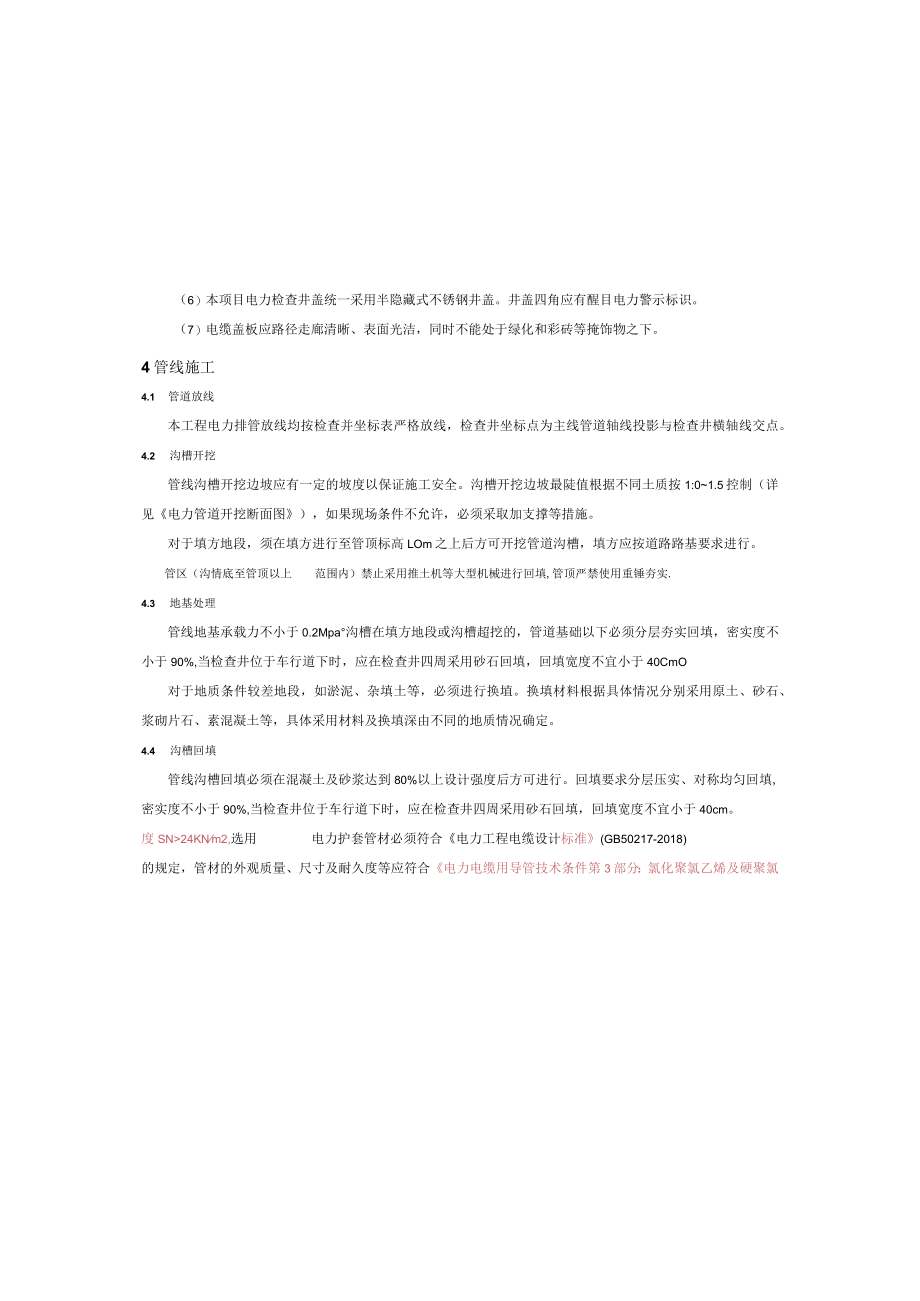

支路三电力管线施工图设计说明.docx_第3页
第3页 / 共5页
支路三电力管线施工图设计说明.docx_第4页
第4页 / 共5页
支路三电力管线施工图设计说明.docx_第5页
第5页 / 共5页
亲,该文档总共5页,全部预览完了,如果喜欢就下载吧!
资源描述

《支路三电力管线施工图设计说明.docx》由会员分享,可在线阅读,更多相关《支路三电力管线施工图设计说明.docx(5页珍藏版)》请在第壹文秘上搜索。

1、支路三电力管线施工图设计说明1设计依据1.1 设计合同我公司与业主单位签订的设计合同。1.2 相关规范、标准1.2.1 城市工程管线综合规划规范(GB50289-2016)1.2.2 城市电力规划规范(GB/50293-20I4)1.2.3 国标图集11OkV及以下电缆敷设(12DI01-5)1.2.4 电力电缆井设计与安装(07SD101-8)1.2.5 6城市电力电缆线路设计技术规定(DlJT5221-2016)1.2.6 低压配电设计规范(GB50054-2011)1.2.7 国家电网公司配电网工程典型设计IOkV电缆分册(2016版)1.2.8 电力工程电缆设计标准(GB5O217-2

2、018)1.2.9 接地装置安装(14D504)1210电力电缆用导管技术条件第3部分:氯化聚氯乙烯及硬聚氯乙烯塑料电缆导管(DLT802.3-27)1.2.11 电气装置安装工程电缆线路施工及验收标准GB50168-20181.2.12 国家的有关设计规范及行业标准1.3 设计基础资料、工程资料重庆市城乡总体规划年年修订重庆市沙坪坝区总体规划(年)业主提供地形图及其他资料2工程设计范圉及基本情况2.1 设计范01沙坪坝区嘉陵厂片区(支路二、支路三、支路四)工程位于沙坪坝区双碑片区东北部。嘉陵厂支路三西起规划道路,东至沙滨路,道路全长,道路红线宽,采用城市支路标准,设计车速.设计包括路网配套管

3、网设施,包括排水管道、给水管道、通讯管道、电力管道、燃气管道。通信、电力设计按现行规范及标准进行设计。2.2 现状分析本次设计道路起点处接规划道路,规划道路上有一处现状电力过街排管(9孔,空管),由于本次设计电力排管为12孔,故本次设计电力管线未接入现状电力排管,接入规划电力管线。终点处接沙滨路,沙滨路上未布置现状电力管线,故本次设计电力排管接入规划电力管线。3电力土建工程设计3.1 管座设计根据综合管网方案设计确定电力管线布置在道路北侧人行道下,根据管线产权单位市区供电公司的审查意见及要求电力管群为12孔电力排管加2孔通信,过街支管管群为9孔电力排管加两孔通信,具体布置详见“综合管网标准横断

4、面图”。3.2 电力排管设计考虑对所有电力管线均设计为电力排管,电力排管管材采用电力护套管材(IOKV电力排管采用1678mm),并设置两根(100X5)PVcC用作电力专用通信管,并使用配套管枕。电缆保护管内壁应光滑无毛刺,人行道侧保护管环刚度SN28KNm2,乍行道侧保护管环刚(6)本项目电力检查井盖统一采用半隐藏式不锈钢井盖。井盖四角应有醒目电力警示标识。(7)电缆盖板应路径走廊清晰、表面光洁,同时不能处于绿化和彩砖等掩饰物之下。4管线施工4.1 管道放线本工程电力排管放线均按检查并坐标表严格放线,检查井坐标点为主线管道轴线投影与检查井横轴线交点。4.2 沟槽开挖管线沟槽开挖边坡应有一定

5、的坡度以保证施工安全。沟槽开挖边坡最陡值根据不同土质按1:01.5控制(详见电力管道开挖断面图),如果现场条件不允许,必须采取加支撑等措施。对于填方地段,须在填方进行至管顶标高LOm之上后方可开挖管道沟槽,填方应按道路路基要求进行。管区(沟情底至管顶以上范围内)禁止采用推土机等大型机械进行回填,管顶严禁使用重锤夯实.4.3 地基处理管线地基承载力不小于0.2Mpa沟槽在填方地段或沟槽超挖的,管道基础以下必须分层夯实回填,密实度不小于90%,当检查井位于车行道下时,应在检查井四周采用砂石回填,回填宽度不宜小于40CmO对于地质条件较差地段,如淤泥、杂填土等,必须进行换埴。换填材料根据具体情况分别

6、采用原土、砂石、浆砌片石、素混凝土等,具体采用材料及换填深由不同的地质情况确定。4.4 沟槽回填管线沟槽回填必须在混凝土及砂浆达到80%以上设计强度后方可进行。回填要求分层压实、对称均匀回填,密实度不小于90%,当检查井位于车行道下时,应在检查井四周采用砂石回填,回填宽度不宜小于40cm。度SN24KNm2,选用电力护套管材必须符合电力工程电缆设计标准(GB50217-2018)的规定,管材的外观质量、尺寸及耐久度等应符合电力电缆用导管技术条件第3部分:氯化聚氯乙烯及硬聚氯乙烯塑料电缆导管(D1T802.3-2007)的质量要求。地下埋设的保护管,应满足埋深下的抗压和耐环境腐蚀性的要求。电力排

7、管在人行道下潼土(管顶至路面)不小于0.7m,电缆排管过街管顶距道路路面不小于1.0m。电缆管在施工时沟底平整,电缆管的中心间距大于0.2m,多层电缆管间隔2m安装电缆管架一组,电缆管层间中心间距022m,用C20混凝土包封。管孔端口应采取防止损伤电缆的处理措施,详(GB50217-2018,546)。电缆井直线段设置间距不超过50米,每隔80m左右或在路口处设置一组9孔横过路支管。排管断面图详见国家电网公司配电网工程典型设计IOkV电缆分册B-l-3-1,B-1-3-2,B-l-4-1,B-142。其中排管底板使用C20i电力排管应设置纵向排水坡度,不宜小于0.2%。3.3工作井(1)每座电

8、力工作井的底板应设有500x500x500集水坑,向集水坑的泄水坡度不小于0.5%,集水坑内设置根75UPVC排水管与就近的雨水井相连:如果就近的雨水井底高于电缆井底,在电缆管下用75UPVC排水管与低处电缆井连通便于排出电缆井内积水,排水管道坡度按1.5%安装。(2)每座电力工作井的两侧除需预埋供安装立柱支架等铁件外,在顶板和底板以及于排管接口部位,还需预埋供吊装电缆用的吊环以及供电缆敷设施工所需的拉环。(3)每座电力工作井外侧设,组(3根)长2.5m的L50x5热镀锌角钢作接地体,在工作井四周均匀接地。(4)安装在电力工作井内的金属构件采用-50X5热镀锌扁钢与接地体连接,要求接地电阻不大

9、于5欧姆。(5)电力工作井两侧的排管孔口应封堵。回填材料采用沟槽开挖的土石方就近回填,但回填料的粒径不得大于0.1m:在道路范围内,压实度应达到道路路基密实度要求。管区(沟槽底至管顶以上LOm范围内)禁止采用推土机等大型机械进行回填。管顶严禁使用垂锤夯实。4.5 质量要求:(1)电缆排管必须经电力试验单位测试(包括压路试验和通流试验等)合格后方可使用。(2)图中未尽事宜,应参照国家有关施工验收规范执行。4.6 Jt工注意事项(1)管线必须设计图纸进行施工,必须严格控制管线的断面尺寸及管线交叉处的高程,并严格按照先深后浅的原则进行施工。各个专业管线施工单位应该密切配合,施工过程中如遇到管线碰撞按

10、如下原则进行调整:压力管让重力管,小管让大管。(2)管道交叉处应严格按照先下后上的原则,下部管道两侧及顶部用M5水泥砂浆砌片石(或C20混凝土)至上部管道基底面后再安装上部管道。上部管顶覆土较浅时应采取补强措施,具体的处理意见及加固方法应共同协商。(3)管廊在施工过程中,开挖到其他管道,应采取相应的措施进行保护。(4)不明之处可参考国家标准图集。5存在问题及建议(1)本次设计电力排管规模主线定为12孔,过街定为9孔。施工前电力公司需确认断面分配,施工中清各电力管线单位参与中间验收和竣工验收。(2)施工过程中如果发现电力管线与其他市政管线发生冲突,请及时通知设计单位。6主要工程量表电力工程量序号

11、项目名称规格单位数泣备注19孔电力排管CPVC(167X8.0)电力护套管m829孔电力排管CPVC(167X8.0)电力护套管m35过街312孔电力排管CPVC(I678.0电力护套管m1564电力通信(单孔管)CPVC100X5m3985电力四通井座2详见国家电网公司配电网工程典型设计IokV电缆分册四通井(钢筋混凝土)盖板开启式E-4-4)6电力直通检查井座7详见国家电网公司配电网工程典型设计IOkV电缆分册直线井(钢筋混凝土)盖板开启式E-I-IO7电力转角并座2详见国家电网公司配电网工程典型设计IOkV电缆分册转角井(钢筋混凝土)盖板开启式E-2-48热镀锌接地角钢L50x5L=2.5mm82.5每井3根9热镀锌接地扁钢-50x5m199IOUPVC排水管m517511挖方量m3356.3以实际发生为准12填方量m,302.9以实际发生为准13弃方量m,53.4以实际发生为准
