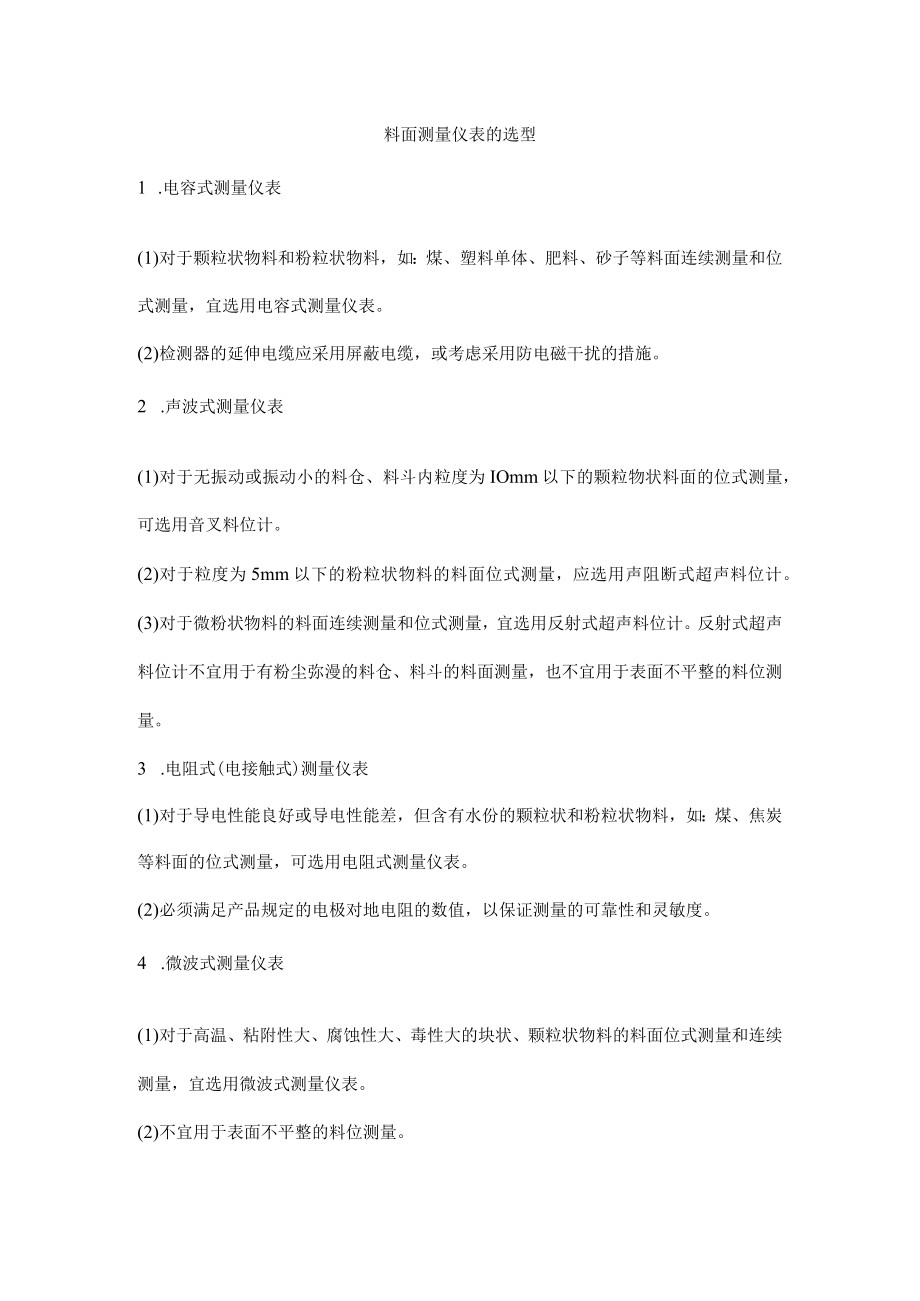

1、料面测量仪表的选型1 .电容式测量仪表(1)对于颗粒状物料和粉粒状物料,如:煤、塑料单体、肥料、砂子等料面连续测量和位式测量,宜选用电容式测量仪表。(2)检测器的延伸电缆应采用屏蔽电缆,或考虑采用防电磁干扰的措施。2 .声波式测量仪表(1)对于无振动或振动小的料仓、料斗内粒度为IOmm以下的颗粒物状料面的位式测量,可选用音叉料位计。(2)对于粒度为5mm以下的粉粒状物料的料面位式测量,应选用声阻断式超声料位计。(3)对于微粉状物料的料面连续测量和位式测量,宜选用反射式超声料位计。反射式超声料位计不宜用于有粉尘弥漫的料仓、料斗的料面测量,也不宜用于表面不平整的料位测量。3 .电阻式(电接触式)测

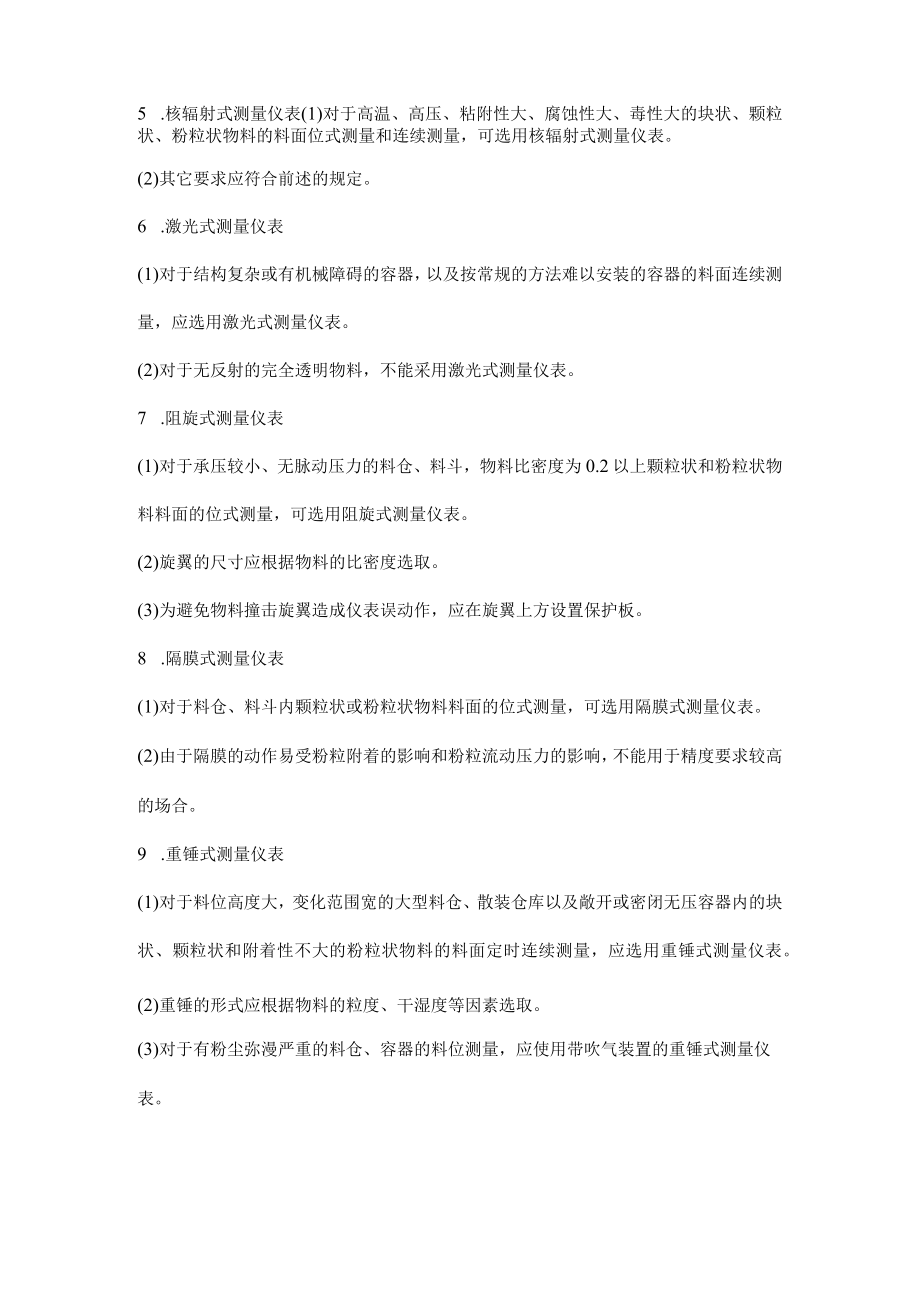

2、量仪表(1)对于导电性能良好或导电性能差,但含有水份的颗粒状和粉粒状物料,如:煤、焦炭等料面的位式测量,可选用电阻式测量仪表。(2)必须满足产品规定的电极对地电阻的数值,以保证测量的可靠性和灵敏度。4 .微波式测量仪表(1)对于高温、粘附性大、腐蚀性大、毒性大的块状、颗粒状物料的料面位式测量和连续测量,宜选用微波式测量仪表。(2)不宜用于表面不平整的料位测量。5 .核辐射式测量仪表(1)对于高温、高压、粘附性大、腐蚀性大、毒性大的块状、颗粒状、粉粒状物料的料面位式测量和连续测量,可选用核辐射式测量仪表。(2)其它要求应符合前述的规定。6 .激光式测量仪表(1)对于结构复杂或有机械障碍的容器,以
3、及按常规的方法难以安装的容器的料面连续测量,应选用激光式测量仪表。(2)对于无反射的完全透明物料,不能采用激光式测量仪表。7 .阻旋式测量仪表(1)对于承压较小、无脉动压力的料仓、料斗,物料比密度为0.2以上颗粒状和粉粒状物料料面的位式测量,可选用阻旋式测量仪表。(2)旋翼的尺寸应根据物料的比密度选取。(3)为避免物料撞击旋翼造成仪表误动作,应在旋翼上方设置保护板。8 .隔膜式测量仪表(1)对于料仓、料斗内颗粒状或粉粒状物料料面的位式测量,可选用隔膜式测量仪表。(2)由于隔膜的动作易受粉粒附着的影响和粉粒流动压力的影响,不能用于精度要求较高的场合。9 .重锤式测量仪表(1)对于料位高度大,变化范围宽的大型料仓、散装仓库以及敞开或密闭无压容器内的块状、颗粒状和附着性不大的粉粒状物料的料面定时连续测量,应选用重锤式测量仪表。(2)重锤的形式应根据物料的粒度、干湿度等因素选取。(3)对于有粉尘弥漫严重的料仓、容器的料位测量,应使用带吹气装置的重锤式测量仪表。
