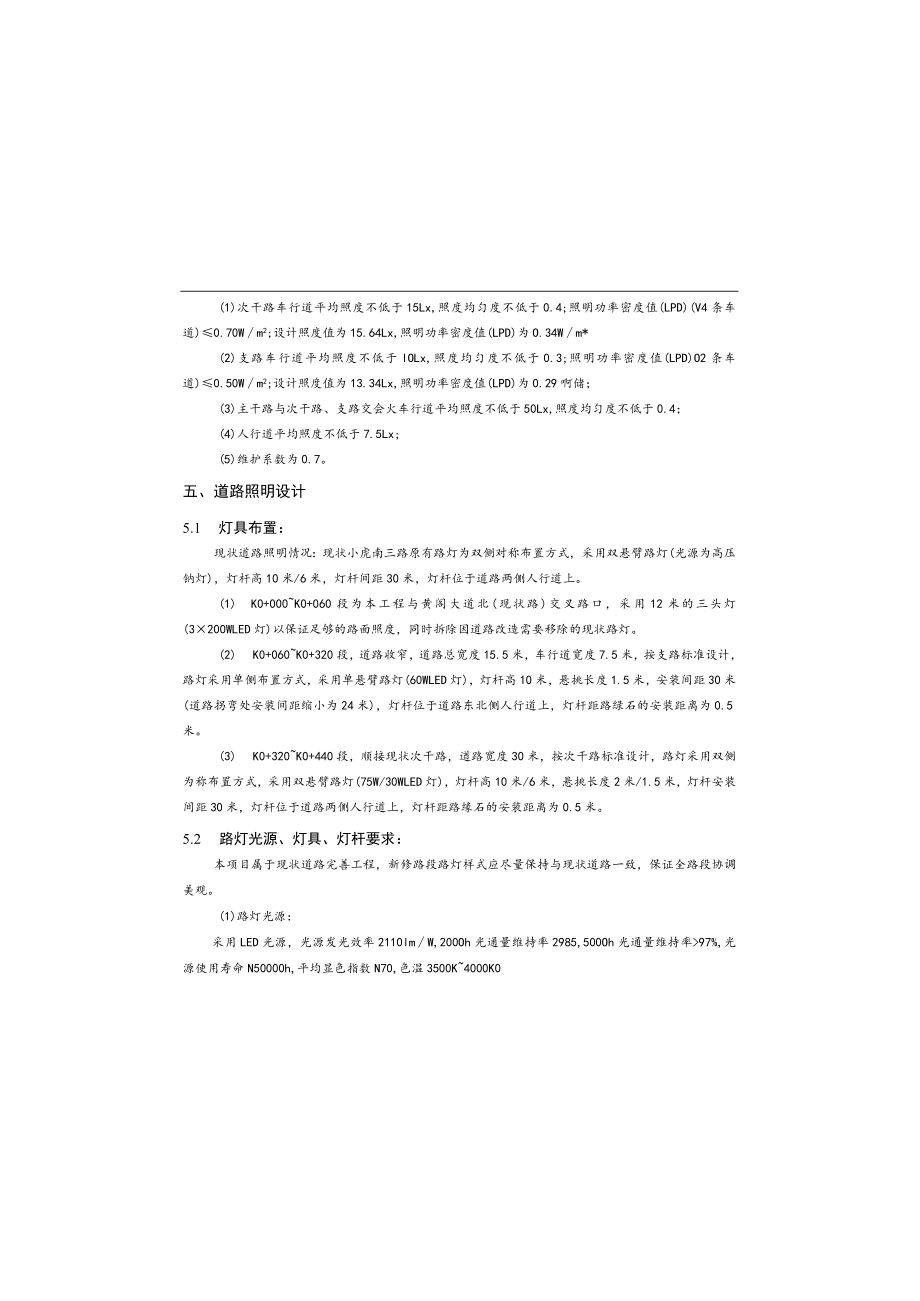

1、(1)次干路车行道平均照度不低于15Lx,照度均匀度不低于0.4;照明功率密度值(LPD)(V4条车道)0.70Wm2;设计照度值为15.64Lx,照明功率密度值(LPD)为O.34Wm*(2)支路车行道平均照度不低于IOLx,照度均匀度不低于0.3;照明功率密度值(LPD)O2条车道)0.50Wm2;设计照度值为13.34Lx,照明功率密度值(LPD)为0.29啊储；(3)主干路与次干路、支路交会火车行道平均照度不低于50Lx,照度均匀度不低于0.4；(4)人行道平均照度不低于7.5Lx;(5)维护系数为0.7。五、道路照明设计5.1 灯具布置：现状道路照明情况：现状小虎南三路原有路灯为双侧
2、对称布置方式，采用双悬臂路灯(光源为高压钠灯)，灯杆高10米/6米，灯杆间距30米，灯杆位于道路两侧人行道上。(1) K0+000K0+060段为本工程与黄阁大道北(现状路)交叉路口，采用12米的三头灯(3200WLED灯)以保证足够的路面照度，同时拆除因道路改造需要移除的现状路灯。(2) K0+060K0+320段，道路收窄，道路总宽度15.5米，车行道宽度7.5米，按支路标准设计，路灯采用单侧布置方式，采用单悬臂路灯(60WLED灯)，灯杆高10米，悬挑长度1.5米，安装间距30米(道路拐弯处安装间距缩小为24米)，灯杆位于道路东北侧人行道上，灯杆距路绿石的安装距离为0.5米。(3) K0
3、+320K0+440段，顺接现状次干路，遒路宽度30米，按次干路标准设计，路灯采用双侧为称布置方式，采用双悬臂路灯(75W/30WLED灯)，灯杆高10米/6米，悬挑长度2米/1.5米，灯杆安装间距30米，灯杆位于道路两侧人行道上，灯杆距路缘石的安装距离为0.5米。5.2 路灯光源、灯具、灯杆要求：本项目属于现状道路完善工程，新修路段路灯样式应尽量保持与现状道路一致，保证全路段协调美观。(1)路灯光源：采用LED光源，光源发光效率2110lmW,200Oh光通量维持率2985,500Oh光通量维持率97%,光源使用寿命N50000h,平均显色指数N70,色温3500K4000K0第六篇道路照明

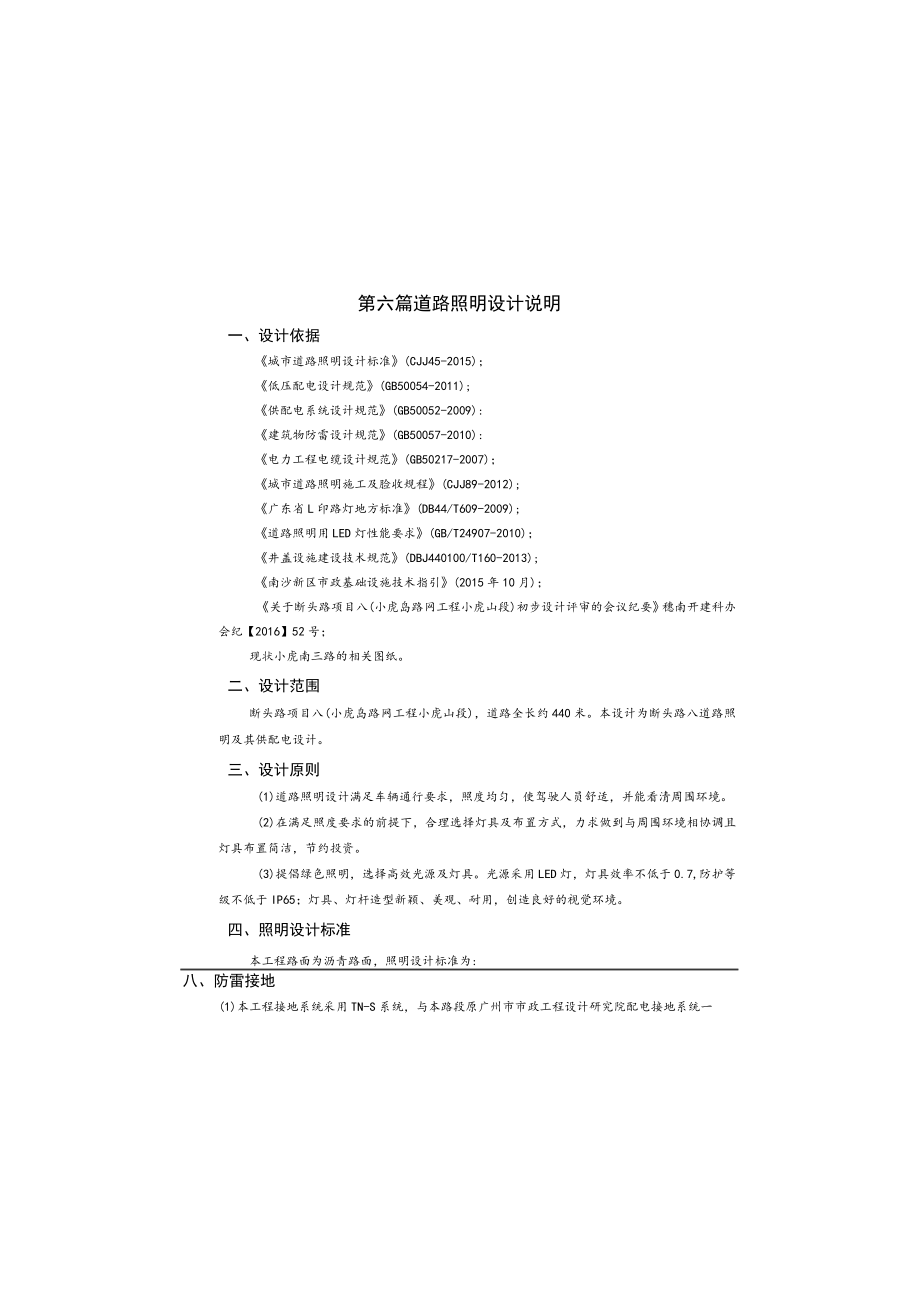

4、设计说明一、设计依据城市道路照明设计标准(CJJ45-2015)；低压配电设计规范(GB50054-2011);供配电系统设计规范(GB50052-2009):建筑物防雷设计规范(GB50057-2010):电力工程电缆设计规范(GB50217-2007)；城市道路照明施工及脸收规程(CJJ89-2012);广东省L印路灯地方标准(DB44/T609-2009);道路照明用LED灯性能要求(GB/T24907-2010)；井盖设施建设技术规范(DBJ440100/T160-2013);南沙新区市政基础设施技术指引(2015年10月)；关于断头路项目八(小虎岛路网工程小虎山段)初步设计评审的会议
5、纪要穗南开建科办会纪【2016】52号；现状小虎南三路的相关图纸。二、设计范围断头路项目八(小虎岛路网工程小虎山段)，道路全长约440米。本设计为断头路八道路照明及其供配电设计。三、设计原则(1)道路照明设计满足车辆通行要求，照度均匀，使驾驶人员舒适，并能看清周围环境。(2)在满足照度要求的前提下，合理选择灯具及布置方式，力求做到与周围环境相协调且灯具布置简洁，节约投资。(3)提倡绿色照明，选择高效光源及灯具。光源采用LED灯，灯具效率不低于0.7,防护等级不低于IP65；灯具、灯杆造型新颖、美观、耐用，创造良好的视觉环境。四、照明设计标准本工程路面为沥青路面，照明设计标准为:八、防雷接地(1

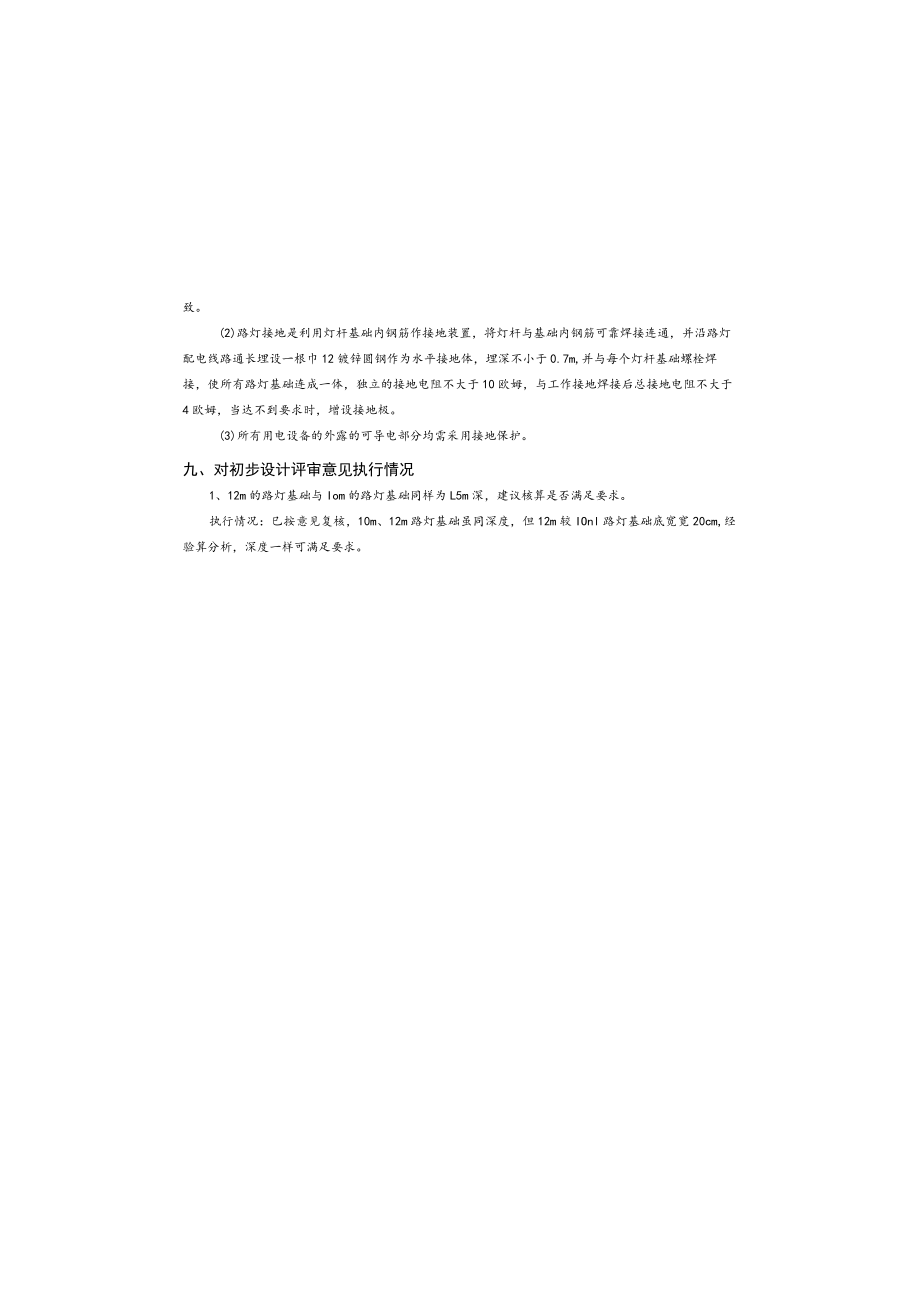

6、)本工程接地系统采用TN-S系统，与本路段原广州市市政工程设计研究院配电接地系统一致。(2)路灯接地是利用灯杆基础内钢筋作接地装置，将灯杆与基础内钢筋可靠焊接连通，并沿路灯配电线路通长埋设一根巾12镀锌圆钢作为水平接地体，埋深不小于0.7m,并与每个灯杆基础螺栓焊接，使所有路灯基础连成一体，独立的接地电阻不大于10欧姆，与工作接地焊接后总接地电阻不大于4欧姆，当达不到要求时，增设接地极。(3)所有用电设备的外露的可导电部分均需采用接地保护。九、对初步设计评审意见执行情况1、12m的路灯基础与Iom的路灯基础同样为L5m深，建议核算是否满足要求。执行情况：巳按意见复核，10m、12m路灯基础虽同
7、深度，但12m较IOnl路灯基础底宽宽20cm,经验算分析，深度一样可满足要求。(2)灯具：灯具采用高压铸铝外壳半截光型灯具，具有端翼配光设计，反光系统采用立体光源或透镜导光设计，灯具防护等级达IP65以上，电气绝缘等级为CLASSl,灯具采用模组设计，灯具使用寿命不应低于50000h灯具出光效率不低于90%。每一灯具宜设单独熔断器，200WLED灯采用6A熔丝，75W、60W,30WLED灯采用4A熔丝。(3)灯杆：金属灯杆应内、外采用热镀锌防腐蚀处理，防腐年限不小于20年，镀锌层厚度应达到85Um以上，能耐受和满足腐蚀性空气的环境要求，10米、12米灯杆满足抵抗最大风速52米/秒的要求。六
8、、供配电系统及照明控制方式6.1 供配电设计因小虎南三路路灯配电箱(原广州市市政工程设计研究院设计，编号2AL路灯配电箱中2WL1-1、2WL2-1回路)已包括本段路灯配电，故本设计中K0+000K0+440路段照明电源就近引自小虎南三路现有路灯，全段路灯均采用现有照明系统供电，同时建议路灯配电箱中所有照明回路均增加300nA漏电保护，以满足接地故障保护。供电线路的供电半径尽量控制在IoOO米内，配电电压为三相四线380/220%照明灯具端电压维持在额定电压的90%105%.6.2 照明运行方式及控制方式道路照明控制方式与现状路保持一致。七、线路敷设(1)路灯照明线路采用五根VV-IkV16nm单芯电力电缆(与现状照明线路电缆规格保持一致)穿90PE管，埋设于道路两侧人行道下，埋深0.7米。线路穿越车行道时穿(6100X3.5)BWFRP(纤维编绕拉挤)管保护，埋深0.8米，并在两端设拉线井。线路穿箱涵路段采用穿90PE管埋设于箱涵上方，埋深0.5米。(2)接向灯具的接灯线采用耐压大于500V的ZR-RVV3X2.5mm,三芯软电线。道路照明供电干线与接灯线相接处采用铜套管压接，严禁绞接。
