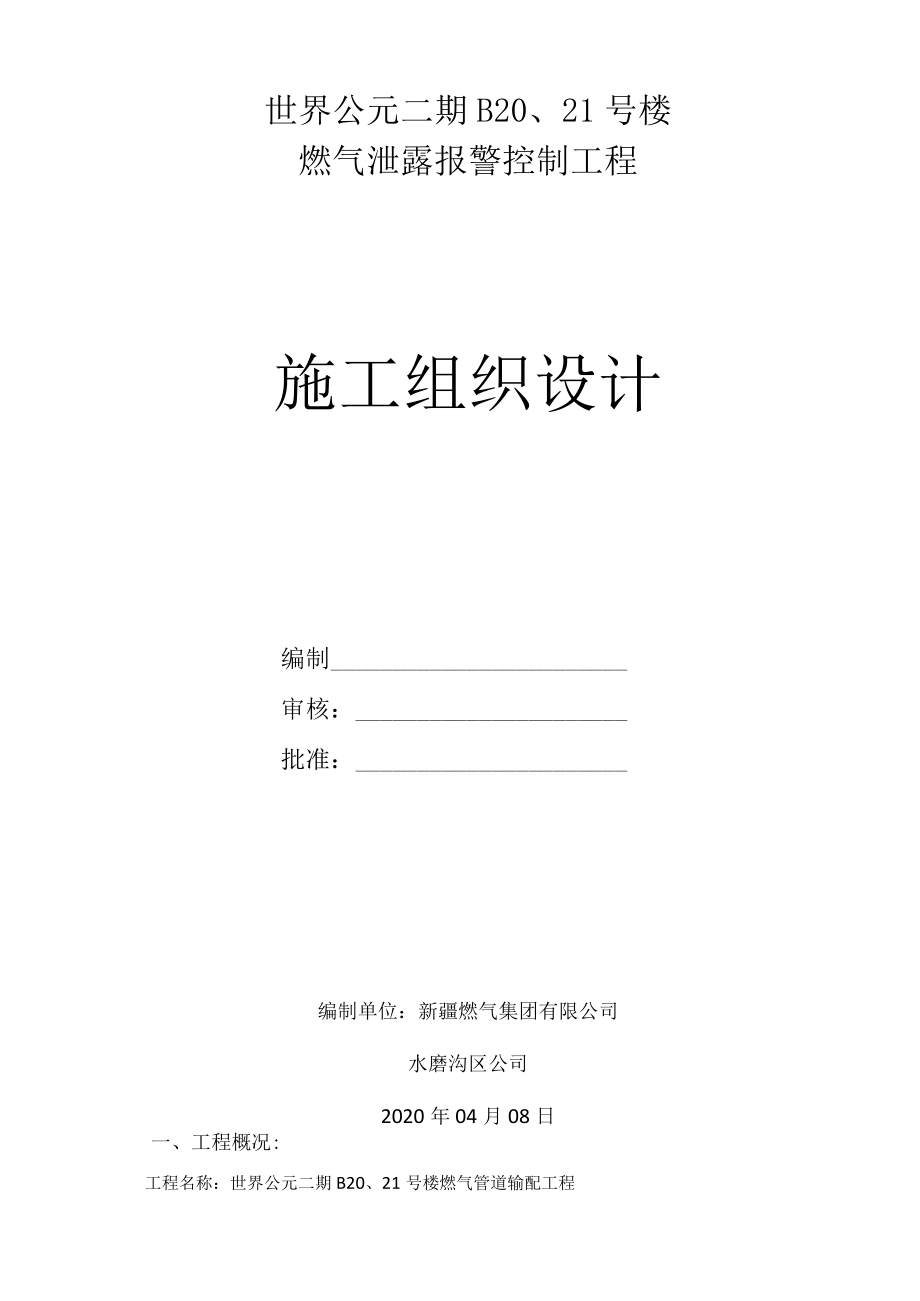

1、世界公元二期B20、21号楼燃气泄露报警控制工程施工组织设计编制审核：批准：编制单位：新疆燃气集团有限公司水磨沟区公司2020年04月08日一、工程概况:工程名称：世界公元二期B20、21号楼燃气管道输配工程建设单位：新疆盛阳世纪房地产开发有限公司设计单位：乌鲁木齐市金源燃气设计研究院有限公司监理单位：新疆昆仑工程咨询管理集团有限公司施工单位：新疆燃气集团有限公司水磨沟区公司施工日期：配合工程规模：2个点位地址：温泉东路123号（水区）二、工程性质：设备间燃气泄漏报警控制工程设备间使用天然气，为确保燃气安全使用，本工程设置安装可燃气体报警控制器、可燃气体探测器、防爆通风设备电磁阀等，并设置控制
2、器、联动控制可燃气体报警控制系统工程，2个点位。三、工程特点：本工程系易燃易爆项目，当发生天然气泄漏时，安装在室内的可燃气体探测器探测到有天然气泄漏时，把信号传给控制器，控制器立刻发出声光报警，同时切断电磁阀使供气停止，相应启动排风机将已经泄露的气体排向室外，以达到安全防火的目的。事故处理完毕后，方可手动按钮停止风机，并人工复位，恢复正常供气。四、工程总量：本工程设置安装可燃气体报警控制器：1台，可燃气体探测器：2个，双速防爆风机:1个，配电箱：1台。五、编制依据：根据CJJ/T146-2011行业标准、依据城镇燃气设计规范GB50028-2006爆炸危险环境电力装置设计规范GB50058-2
3、014、低压配电线路敷设规范及建筑电气安装工程图中的钢管明配做法图J6、自动化仪表工程及验收规范可燃气体报警控制系统工程严格按电气装置安装工程爆炸和火灾危险环境电气施工规范施工，为确保施工安装质量，确保设备安全运行，实行项目经理负责制管理，组织施工经验丰富、高素质的专业技术人员,行有计划的组织和管理。1 .组织管理机构项目经理：岳长勇质保师：岳长强资料员：何霞安全员：岳长强2 .施工人员计划表对工程的工期、质量、生产主管：岳长强技术负责：杨入懿质检员：蒲克均材料员：岳晓红施工人员计划表电工电焊工安装工普工1名1名3名5名3 .设备、机具计划用表设备机具计划用表)WJIJLn瞰电锤手电钻Wf器W
4、l触1台1台1台1套2个1个2个1个2个1个2个4.总体施工流程安排I技术交底If廊丽一恻量定位H风机打洞卜屈管安装I一丽T穿电缆线H端子接线H电源调画一I单体调试卜丽丽一睇头标定H支架刷漆|一顾箴H资料报制T联合验收H竣工交接七、施工方案4 .施工准备（1）熟悉施工图纸，领会设计要求，组织施工及管理人员勘察现场，认真做好现场交底，做好交底记录并归入竣工资料。（2）提出通水、通电、通路和临时居住场所方案，业主方必须提供“三通一平”的施工条件。（3）建立与其他施工单位及各工种配合工作关系，确保施工安装的正常进行。（4）认真做好现场技术交底，将现场遇到的技术问题及时向设计管理部门提出，并做出书面记
5、录存档。（5）施工机具和材料要完好地运进现场，按照建设方提供的场所存放，并安排专人保管。5 .安装支吊架工程支吊架安装前要先放线，后安装，支吊架选用8X16膨胀螺丝固定在大梁或楼板上、墙面上，所有角钢或扁铁安装前刷防锈漆一遍，安装后刷银粉两遍。6 .配管、敷设电缆线工程防爆区采用镀锌钢管，钢管与钢管连接时，采用螺纹连接，螺纹加工应完整、光滑、无锈蚀。在螺纹上用电力复合脂或导电性防锈脂。电线管保护口应光滑无毛刺。钢管与防爆风机连接时采用防爆挠性软管。在以下情况时要用防爆穿线盒：管长度每超过30米，无弯曲。每超过20米，有1个弯曲。每超过15米，有2个弯曲。每超过8米，有3个弯曲。导线在管内不应有
6、接头或钮结。导线的结头应在接线盒内焊接或端子连接，电缆接好后，剥开线头，用500V兆欧表测量每回路绝缘电阻，其对地绝缘电阻大于20M。，并做记录。测量时通知监理旁站。7 .安装控制器、探测器等工程可燃气体报警控制器、风机联动控制箱安装位置，原则上按现场设计技术交底时位置,安装前再与业务协商，明装在有人值班的房间，安装牢固，不倾斜，箱底距地1.5米。可燃气体报警控制器主电源由消防电源或其它可靠电源引入，严禁使用电源插座，主电源应有明显标志。探测器安装在被监测气体易泄漏场所，具体位置按图施工。天然气比重小于空气，探测器安装在距顶棚03米处，其接地螺栓应可靠接地。可燃气体报警控制器、防爆通风设备等均
7、应良好接地，专用接地电阻小于4欧姆，共用接地电阻小于1欧姆。电源和通风回路电缆、通风机用500V兆欧表测试绝缘，其相间对地绝缘电阻大于20MQ。并做记录。测量时通知监理旁站。8 .单项模拟试验，系统调试工程整个系统都安装好后，通上电源检查全系统有无异常情况，如果有立刻停电排除；风机单个手动操作时是否运行正常。从主机盘上观察各部位是否正常，根据图纸示意和系统原理，编好程序输入主机内，从主机盘上观察是否有异常情况，检查接线是否松动，接线是否正确，调整螺丝，必要时更换设备部件，排除故障整个系统再逐步调试。达到设计要求后通知技术监督局的有关部门对探测器检测标定，观察是否报警。相应的联动装置是否参与联动
8、，主机显示的部位是否正确。八、施工进度计划表（见附表）九、主要设备材料表一泳池设备间名称型号及规格单位数量可燃气体控制器台1可燃气探测器2电力电缆W-IOOOV-S4米5电力电缆VV-1000V-32.5米5电力电缆VV-1000V-42.5米50控制电缆RVV-500V-4X2.5米5控制电缆RVV-500V-3X2.5米50镀锌管G20米135配电箱台1双速防爆风机台1十、施工技术措施1、严格按照电气防爆施工规范施工。2、施工人员必须具备电工上岗证及电焊工合格证。3、技术员及质检员随时在施工现场检查每道工序，认真操作，发现不按规范操作的及时纠正。4、对所有进场设备必须开箱检查，小心轻放，如
9、发现与设计不符或质量问题等，应及时与厂家联系，尽快解决。5、每一道工序都要有监理认可，否则不可进行下一道工序。十一、质量、安全保证措施应遵守现行的有关质量和安全措施。执行有关质量安全教育、检查、技术交底等规章制度。施工人员必须牢固树立“百年大计，质量第一”的思想。此外，结合本工程还须做到：1、质量要求：（I）电线管不应有压扁或裂缝、镀锌管不允许焊接。（2）防爆区电气设备的金属外壳、金属支架、电线管及其配件、电缆保护管均应接地。（3）布管方向要横平竖直、要求美观、牢固。（4）要掌握各工序的质量安全控制标准和防范措施，验收资料需请监理签字后存档，所有特殊工种人员均持证上岗。（5）工程质量创优良，一
10、次验收合格。2、施工安全要求：（1）进入现场后，加强提醒施工作人员的成品保护意识，要求文明施工。现场用电由专职电工接线，且需设置配电箱（带漏电保护器）按安全用电规程实施施工。实行专人专管。坚决杜绝事故及违章操作。（2）在进行电焊焊接的区域，用防火板等物遮盖好，以防烫坏污染地坪和墙面。（3）脚手架要随时检查其牢固性，不得超载，底下要垫木板子等物，以防损坏地面,高空作业时需系安全带、即佩带工具包。（4）现场道路要通畅、材料、构件不许乱堆乱放，作业人员在高处施工时，严禁由高处向下投掷物品。（5）在有易燃易爆的环境中施焊时，旁边要准备灭火器。严禁在易燃品附近用火或吸烟。十二、文明施工措施1、施工现场设
11、文明施工标示牌，所有现场施工人员挂牌上岗。2、夜间施工，尽量减少噪音，对有噪音的工种进行常日班施工，做到不干扰用户，树公司形象。3、对施工场地的公共设施要严加保护，做好安全防火、防电、防堵、防爆等宣传教育及督促检查工作，做到防患于未然。4、每天下班时要及时打扫当天施工场地的卫生。5、施工人员要争做文明员工、争创文明工程，优质工程。十三、竣工验收1、竣工后将完整的竣工资料报监理工程师审验，合格后申请竣工验收。2、竣工同时完成决算工作。3、积极配合联合验收工作，及时提供有关的施工资料。可燃气体报警控制施工进度计划表工程名称世界公元二期B20、21号楼燃气泄露报警控制工程序号工序名称计划工日2020年04月份进度计划123456789IO11121314151617181920212223242526272829301图纸技术交底2设备材料报验3进住现场4测量定位5电缆风机打洞配6电缆配管安装合7补洞施8穿电缆线工9KCP安装IO各端子接线11电源调试12单体检查调试13电阻测试14探头标定15支架刷漆16模拟实验17资料报审
