1、新时达电梯故障代码及故障说明代码内容故障说明运行中门锁脱开(急停)运行中平安回路在但门锁不在自动运行时,上下限位开关同时动作而且电梯不在最高层电梯上行限位断上行中上限位断开,自动运行时上下限位开关同时动作而且电梯不在最底层电梯下行限位断下行中下限位断开,开门信号输出持续15秒没有开门到位(门锁信号不在除外),显现3次报故障门锁打不开故障厅门锁被短接故障电梯在门区,有厅门锁信号但没有轿门锁且有开门限位(持续1.5秒)信号(仅关于厅轿门分开高压输入地有效)关门信号输出持续15秒没有关门到位(门锁信号在除外),显现8次报故障门锁闭合不上故隙持续4秒有关门限位与门锁不一致判定为关门超时(门锁信号在除外

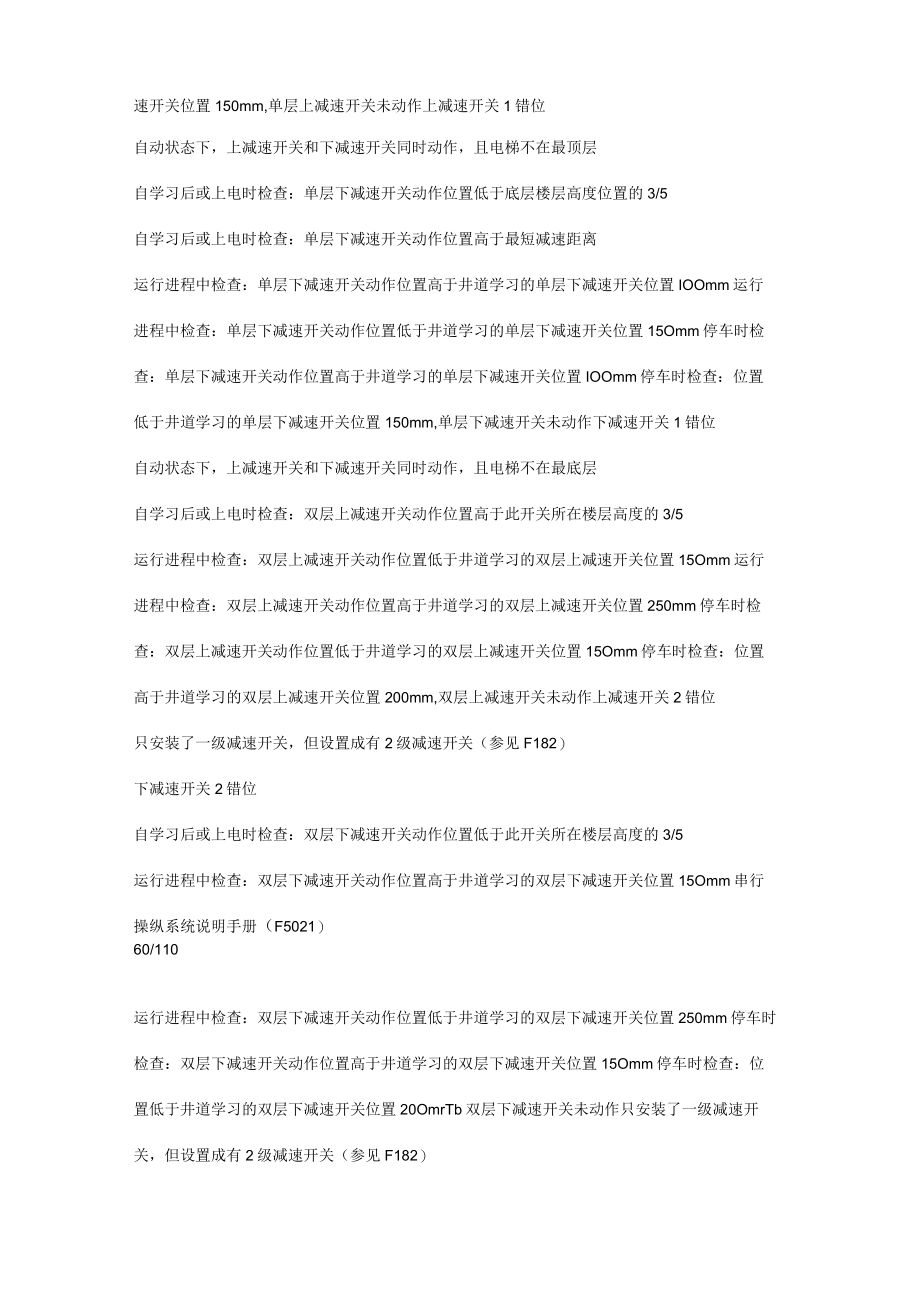

2、),显现8次报故障、通信受到干扰、终端电阻未短接、通信中断。CANBUS通信故障持续4秒与轿厢板SM-O2通信不上,报故障变频器故障信号主板在正常状态10秒后,输入口Xll显现变频器故障信号,报故障自学习后或上电时检查:单层上减速开关动作位置高于顶层楼层高度位置的3/5自学习后或上电时检查:单层上减速开关动作位置低于最短减速距离运行进程中检查:单层上减速开关动作位置低于井道学习的单层上减速开关位置IOOmm运行进程中检查:单层上减速开关动作位置高于井道学习的单层上减速开关位置15Omm停车时检查:单层上减速开关动作位置低于井道学习的单层上减速开关位置IOOmm停车时检查:位置高于井道学习的单层

3、上减速开关位置150mm,单层上减速开关未动作上减速开关1错位自动状态下,上减速开关和下减速开关同时动作,且电梯不在最顶层自学习后或上电时检查:单层下减速开关动作位置低于底层楼层高度位置的3/5自学习后或上电时检查:单层下减速开关动作位置高于最短减速距离运行进程中检查:单层下减速开关动作位置高于井道学习的单层下减速开关位置IOOmm运行进程中检查:单层下减速开关动作位置低于井道学习的单层下减速开关位置15Omm停车时检查:单层下减速开关动作位置高于井道学习的单层下减速开关位置IOOmm停车时检查:位置低于井道学习的单层下减速开关位置150mm,单层下减速开关未动作下减速开关1错位自动状态下,上

4、减速开关和下减速开关同时动作,且电梯不在最底层自学习后或上电时检查:双层上减速开关动作位置高于此开关所在楼层高度的3/5运行进程中检查:双层上减速开关动作位置低于井道学习的双层上减速开关位置15Omm运行进程中检查:双层上减速开关动作位置高于井道学习的双层上减速开关位置250mm停车时检查:双层上减速开关动作位置低于井道学习的双层上减速开关位置15Omm停车时检查:位置高于井道学习的双层上减速开关位置200mm,双层上减速开关未动作上减速开关2错位只安装了一级减速开关,但设置成有2级减速开关(参见F182)下减速开关2错位自学习后或上电时检查:双层下减速开关动作位置低于此开关所在楼层高度的3/

5、5运行进程中检查:双层下减速开关动作位置高于井道学习的双层下减速开关位置15Omm串行操纵系统说明手册(F5021)60/110运行进程中检查:双层下减速开关动作位置低于井道学习的双层下减速开关位置250mm停车时检查:双层下减速开关动作位置高于井道学习的双层下减速开关位置15Omm停车时检查:位置低于井道学习的双层下减速开关位置20OmrTb双层下减速开关未动作只安装了一级减速开关,但设置成有2级减速开关(参见F182)自学习后或上电时检查:三层上减速开关动作位置高于此开关所在楼层高度的3/5运行进程中检查:三层上减速开关动作位置低于井道学习的三层上减速开关位置250mm运行进程中检查:三层

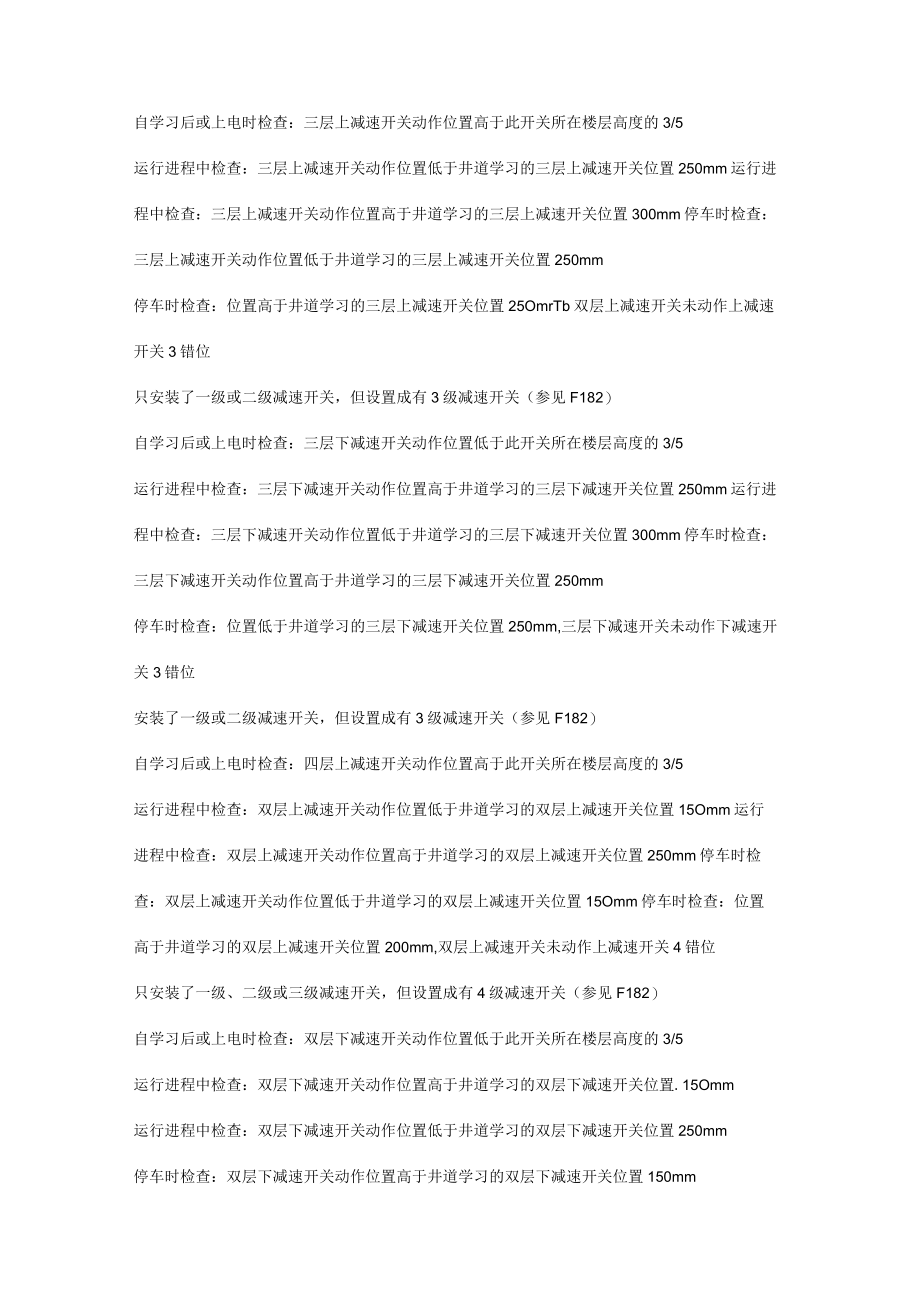

6、上减速开关动作位置高于井道学习的三层上减速开关位置300mm停车时检查:三层上减速开关动作位置低于井道学习的三层上减速开关位置250mm停车时检查:位置高于井道学习的三层上减速开关位置25OmrTb双层上减速开关未动作上减速开关3错位只安装了一级或二级减速开关,但设置成有3级减速开关(参见F182)自学习后或上电时检查:三层下减速开关动作位置低于此开关所在楼层高度的3/5运行进程中检查:三层下减速开关动作位置高于井道学习的三层下减速开关位置250mm运行进程中检查:三层下减速开关动作位置低于井道学习的三层下减速开关位置300mm停车时检查:三层下减速开关动作位置高于井道学习的三层下减速开关位置

7、250mm停车时检查:位置低于井道学习的三层下减速开关位置250mm,三层下减速开关未动作下减速开关3错位安装了一级或二级减速开关,但设置成有3级减速开关(参见F182)自学习后或上电时检查:四层上减速开关动作位置高于此开关所在楼层高度的3/5运行进程中检查:双层上减速开关动作位置低于井道学习的双层上减速开关位置15Omm运行进程中检查:双层上减速开关动作位置高于井道学习的双层上减速开关位置250mm停车时检查:双层上减速开关动作位置低于井道学习的双层上减速开关位置15Omm停车时检查:位置高于井道学习的双层上减速开关位置200mm,双层上减速开关未动作上减速开关4错位只安装了一级、二级或三级

8、减速开关,但设置成有4级减速开关(参见F182)自学习后或上电时检查:双层下减速开关动作位置低于此开关所在楼层高度的3/5运行进程中检查:双层下减速开关动作位置高于井道学习的双层下减速开关位置.15Omm运行进程中检查:双层下减速开关动作位置低于井道学习的双层下减速开关位置250mm停车时检查:双层下减速开关动作位置高于井道学习的双层下减速开关位置150mm停车时检查:位置低于井道学习的双层下减速开关位置200mm,双层下减速开关未动作下减速开关4错位只安装了一级、二级或三级减速开关,但设置成有4级减速开关(参见F182)打滑珍惜故障运行中(检修除外)超过F62(防打滑时刻)设定的时刻,平层开

9、关无动作电机过热电机过热输入点有输入信号电机反转故障持续0.5秒显现倒溜现象(上行时速度反馈-15Omm,下行时速度反馈15Omm)(主板反馈口A、B相反相)速度反馈值大于许诺速度持续0秒,报故障23。当给定速度小于lm/s时,许诺速度=给定速度+0.25ms当给定速度大于lm/s时,许诺速度=给定速度*1.25最大许诺速度额定速度*108%电梯超速故障终端层以08ms2减速度运行时,速度反馈持续超过减速度0.1秒,报故障23电梯太低速故障速度反馈值小于许诺值持续0.5秒,报故障24。当给定速度小于lm/s时,许诺速度=给定速度一0.25ms当给定速度大于lm/s时,许诺速度=给定速度*0.5

10、上平层感应器故障高速运行停车后,上平层感应器未动作。串行操纵系统说明手册(F5021)61/110上平层感应器动作大于最大有效珍惜距离或大于最大无效珍惜距离时,报故障27当平层插板长度小于300mm时:最大有效动作珍惜距离=30Omm的4倍当平层插板长度大于300mm时:最大有效动作珍惜距离=平层插板长度的4倍当最高楼层小于3时:最大无效动作珍惜距离=最大楼层高度的1.5倍当最高楼层大于3时:最大无效动作珍惜距离=最大楼层高度的2.5倍下平层感应器不动作下平层感应器故障下平层感应器动作大于最大有效珍惜距离或大于最大无效珍惜距离时,报故隙28当平层插板长度小于30Omm时:最大有效动作珍惜距离=

11、30Omm的4倍当平层插板长度大于300mm时:最大有效动作珍惜距离=平层插板长度的4倍当最高楼层小于3时:最大无效动作珍惜距离=最大楼层高度的1.5倍当最高楼层大于3时:最大无效动作珍惜距离=最大楼层高度的2.5倍运行中平安回路断电梯运行中发生平安回路断开主板KMC继电器无输出,但输入检测点有输入信号(KMC接触器粘连)输入接触器触点粘连检测故障主板KMC继电器有输出,但输入检测点无输入信号(KMC接触器不吸合)主板KMB(抱闸接触器)无输出,但输入检测点有输入信号(包括后置的两个检测点)抱闸接触器触点粘连检测故隙主板KMB(抱闸接触器)有输出,但输入检测点没有输入信号(包括后置的两个检测点)主板KMY继电器无输出,但输入检测点有输入信号(KMY接触器粘连)输出接触器触点粘连检测故障主板KMY继电器有输出,但输入检测点无输入信号(KMY接触器不吸合)门锁触点粘连检测故障开门限位信号动作并有检测门锁信号抱闸开关故障KMB有输出,但抱闸开关没有打开平安继电器损坏不能正常吸合平安继电器卡死平安回路输入信号与检测触点不一致主板平安回路高压输入口损坏平安回路继电器触点故障平安回路高压检测点与平安继电器检测信号不一致(F156=0时)有方向信号和运行输出,但变频器运行信号没有反馈。变频器不运行故隙
