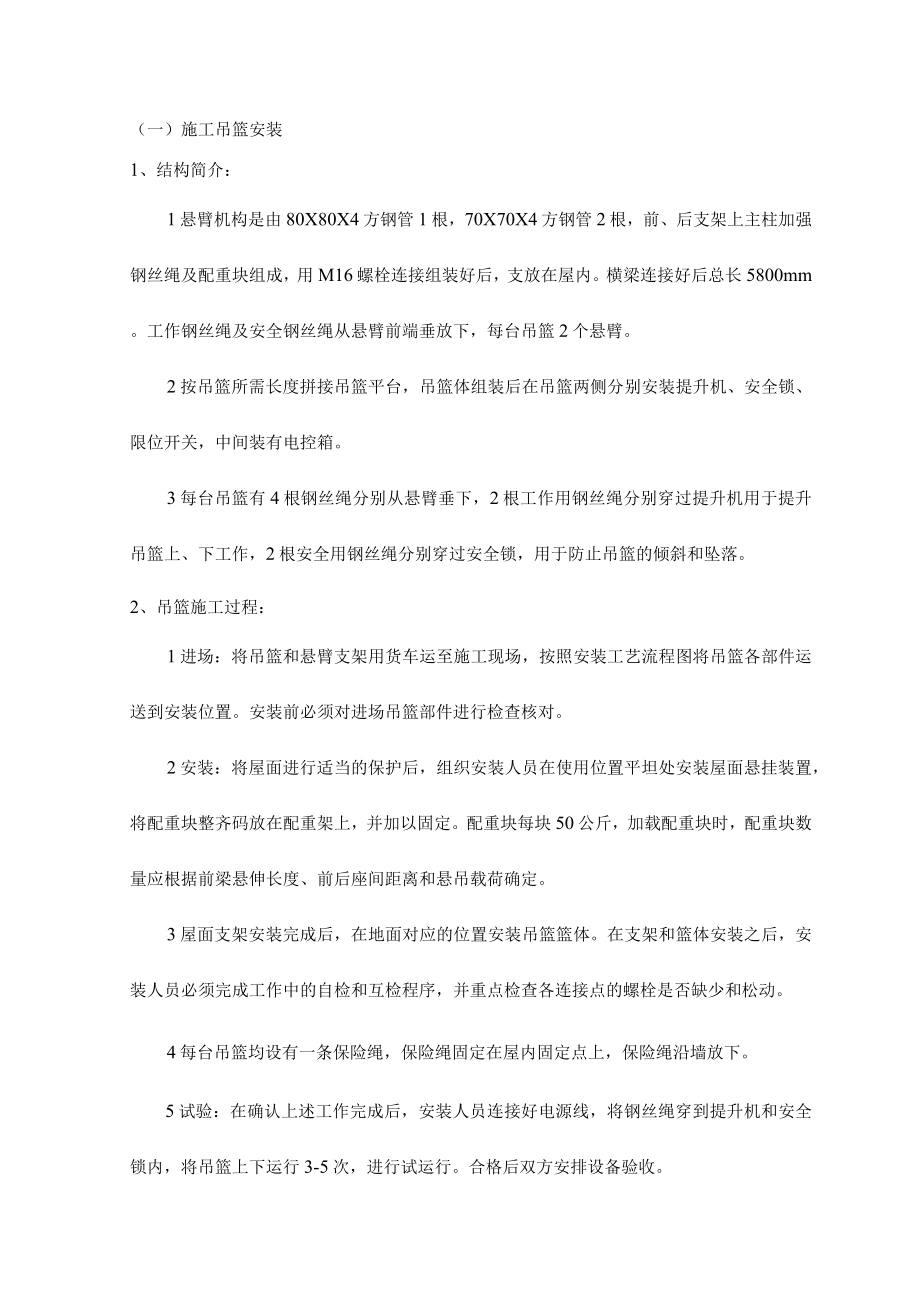

1、（一）施工吊篮安装1、结构简介：1悬臂机构是由80X80X4方钢管1根，70X70X4方钢管2根，前、后支架上主柱加强钢丝绳及配重块组成，用M16螺栓连接组装好后，支放在屋内。横梁连接好后总长5800mm。工作钢丝绳及安全钢丝绳从悬臂前端垂放下，每台吊篮2个悬臂。2按吊篮所需长度拼接吊篮平台，吊篮体组装后在吊篮两侧分别安装提升机、安全锁、限位开关，中间装有电控箱。3每台吊篮有4根钢丝绳分别从悬臂垂下，2根工作用钢丝绳分别穿过提升机用于提升吊篮上、下工作，2根安全用钢丝绳分别穿过安全锁，用于防止吊篮的倾斜和坠落。2、吊篮施工过程：1进场：将吊篮和悬臂支架用货车运至施工现场，按照安装工艺流程图将吊
2、篮各部件运送到安装位置。安装前必须对进场吊篮部件进行检查核对。2安装：将屋面进行适当的保护后，组织安装人员在使用位置平坦处安装屋面悬挂装置，将配重块整齐码放在配重架上，并加以固定。配重块每块50公斤，加载配重块时，配重块数量应根据前梁悬伸长度、前后座间距离和悬吊载荷确定。3屋面支架安装完成后，在地面对应的位置安装吊篮篮体。在支架和篮体安装之后，安装人员必须完成工作中的自检和互检程序，并重点检查各连接点的螺栓是否缺少和松动。4每台吊篮均设有一条保险绳，保险绳固定在屋内固定点上，保险绳沿墙放下。5试验：在确认上述工作完成后，安装人员连接好电源线，将钢丝绳穿到提升机和安全锁内，将吊篮上下运行3-5次

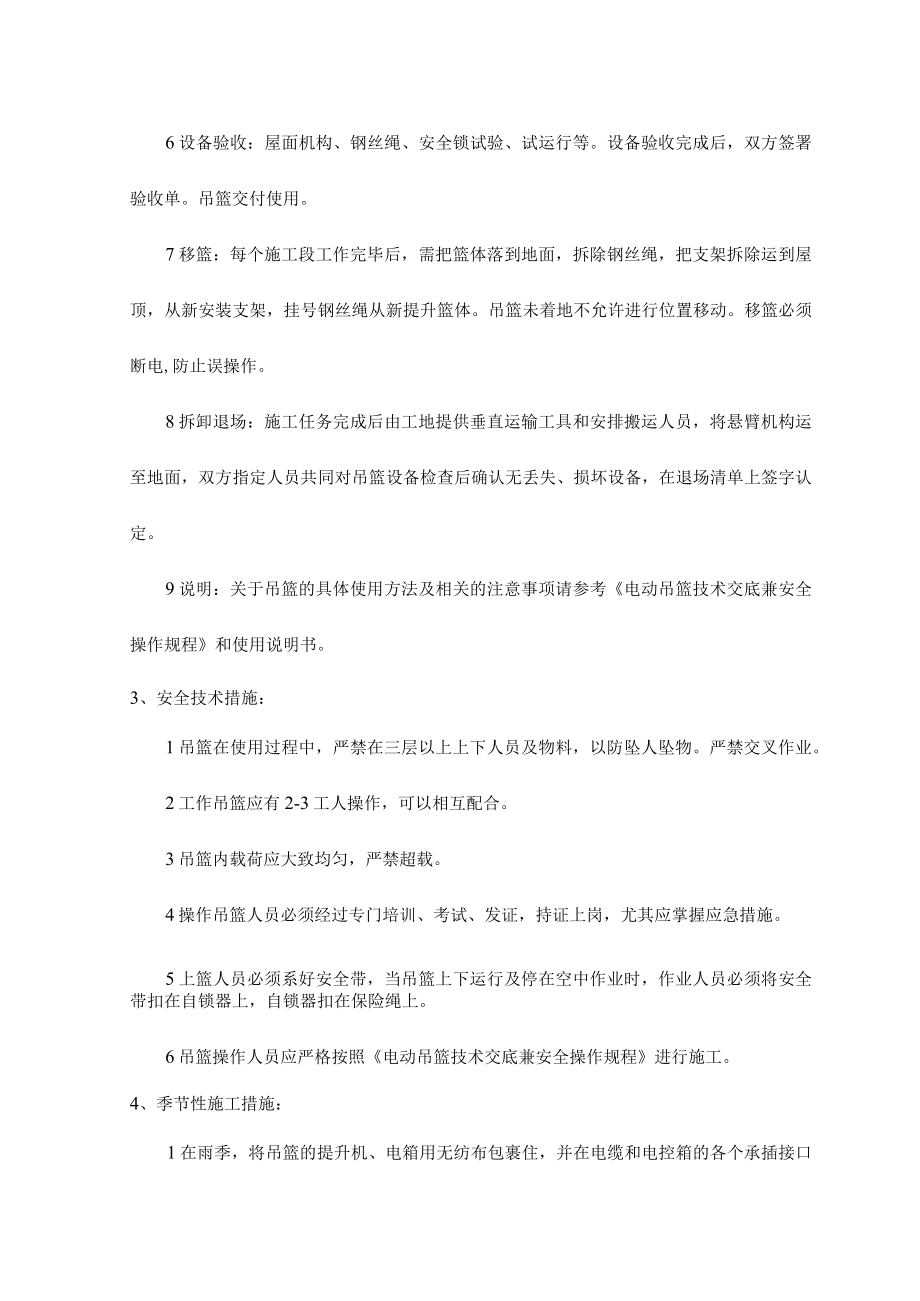

3、，进行试运行。合格后双方安排设备验收。6设备验收：屋面机构、钢丝绳、安全锁试验、试运行等。设备验收完成后，双方签署验收单。吊篮交付使用。7移篮：每个施工段工作完毕后，需把篮体落到地面，拆除钢丝绳，把支架拆除运到屋顶，从新安装支架，挂号钢丝绳从新提升篮体。吊篮未着地不允许进行位置移动。移篮必须断电,防止误操作。8拆卸退场：施工任务完成后由工地提供垂直运输工具和安排搬运人员，将悬臂机构运至地面，双方指定人员共同对吊篮设备检查后确认无丢失、损坏设备，在退场清单上签字认定。9说明：关于吊篮的具体使用方法及相关的注意事项请参考电动吊篮技术交底兼安全操作规程和使用说明书。3、安全技术措施：1吊篮在使用过程

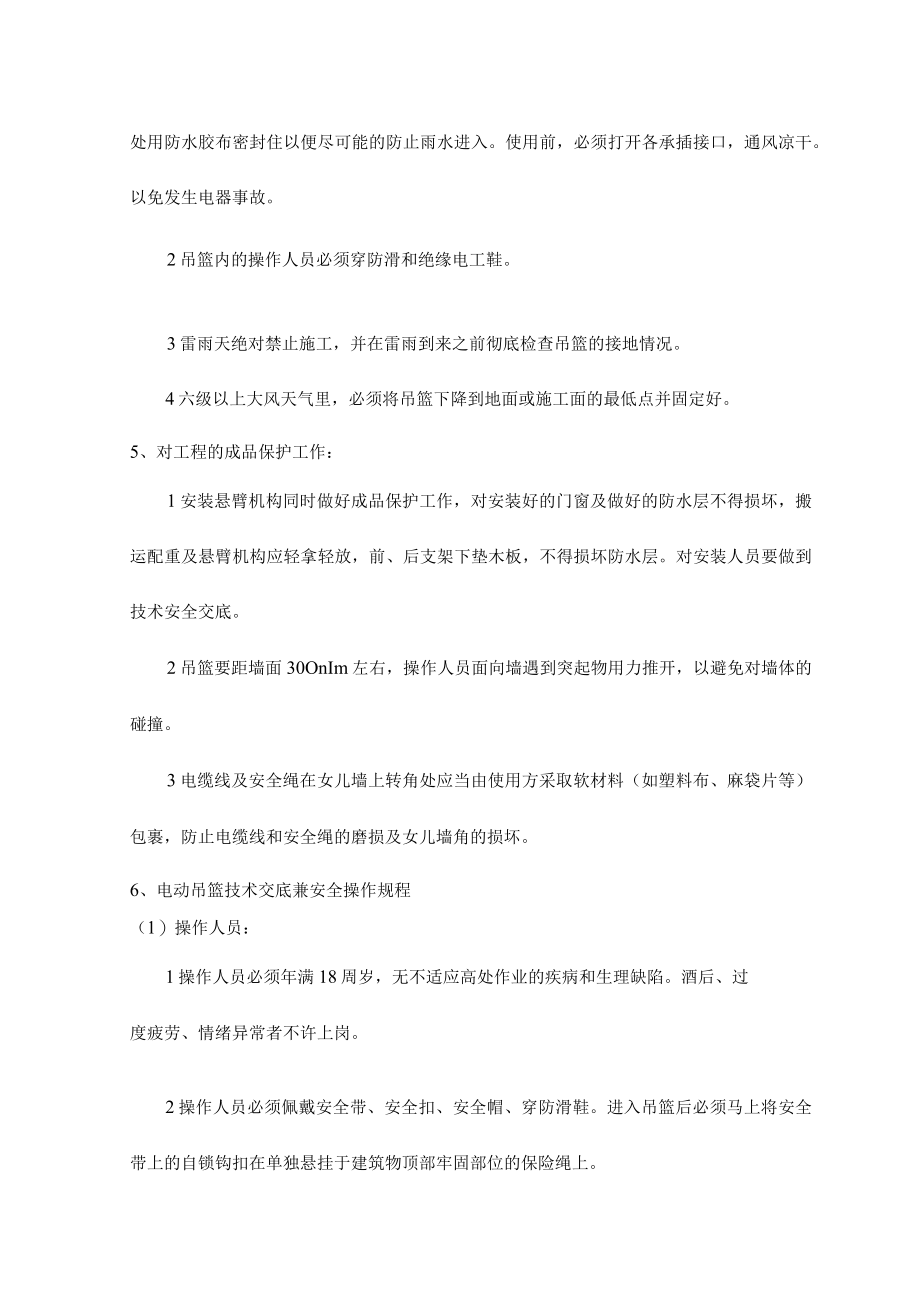

4、中，严禁在三层以上上下人员及物料，以防坠人坠物。严禁交叉作业。2工作吊篮应有2-3工人操作，可以相互配合。3吊篮内载荷应大致均匀，严禁超载。4操作吊篮人员必须经过专门培训、考试、发证，持证上岗，尤其应掌握应急措施。5上篮人员必须系好安全带，当吊篮上下运行及停在空中作业时，作业人员必须将安全带扣在自锁器上，自锁器扣在保险绳上。6吊篮操作人员应严格按照电动吊篮技术交底兼安全操作规程进行施工。4、季节性施工措施：1在雨季，将吊篮的提升机、电箱用无纺布包裹住，并在电缆和电控箱的各个承插接口处用防水胶布密封住以便尽可能的防止雨水进入。使用前，必须打开各承插接口，通风凉干。以免发生电器事故。2吊篮内的操作
5、人员必须穿防滑和绝缘电工鞋。3雷雨天绝对禁止施工，并在雷雨到来之前彻底检查吊篮的接地情况。4六级以上大风天气里，必须将吊篮下降到地面或施工面的最低点并固定好。5、对工程的成品保护工作：1安装悬臂机构同时做好成品保护工作，对安装好的门窗及做好的防水层不得损坏，搬运配重及悬臂机构应轻拿轻放，前、后支架下垫木板，不得损坏防水层。对安装人员要做到技术安全交底。2吊篮要距墙面30OnIm左右，操作人员面向墙遇到突起物用力推开，以避免对墙体的碰撞。3电缆线及安全绳在女儿墙上转角处应当由使用方采取软材料（如塑料布、麻袋片等）包裹，防止电缆线和安全绳的磨损及女儿墙角的损坏。6、电动吊篮技术交底兼安全操作规程（
6、1）操作人员：1操作人员必须年满18周岁，无不适应高处作业的疾病和生理缺陷。酒后、过度疲劳、情绪异常者不许上岗。2操作人员必须佩戴安全带、安全扣、安全帽、穿防滑鞋。进入吊篮后必须马上将安全带上的自锁钩扣在单独悬挂于建筑物顶部牢固部位的保险绳上。3操作人员必须经过上岗培训，作业时必须佩带附本人照片的操作证。必须按检验项目检验合格后方可上机操作。使用中应严格执行安全操作规程。4上篮操作人员必须在两名以上（单人吊篮除外）。（2）操作环境1吊篮运行时严禁超载,平台内载荷应大致均布。ZLP630控制使用为载荷630KG（以上载荷包括人体重量）。2使用现场吊篮与高压线、高压装置间应有足够的安全距离,一般不
7、少于10米。3出现雷雨、大雪、大雾、五级风以上不得使用吊篮。4吊篮不宜接触腐蚀气体及液体，在不得已的情况下，使用时应采取防腐蚀隔离措施。5正常工作温度为：（-20+40）,电动机外壳温度超过65C时，应暂停使用提升机。6正常工作电压应保持在3805%范围内，当现场电源电压低于360V时，应停止作业。（3）悬挂结构1操作前，应全面检查屋面悬挂机构焊缝是否脱焊和漏焊，绳扣、螺栓是否齐全、松动。2配重块数量是否足够、放置是否妥当。并有固定措施，防止滑落。3悬挂机构两吊点间距应比悬挂平台两吊点间距大5-10cmo（4）悬吊平台和提升机1悬吊平台按使用所需长度拼装连接成一体，各部连接螺栓应紧固。各焊接点
8、不脱焊和漏焊。2禁止在悬吊平台内用梯子或其他装置取得较高工作高度。3不准将电动吊篮作为垂直运输和载人设备使用。4工作平台倾斜时应及时调平，两端高差不宜超过15公分。5吊篮上下运行过程中，吊篮与墙面应相距10公分以上；遇到墙面凸出障碍物时，作业人员应用力推墙，使吊篮避开。6严禁对悬吊平台猛烈晃动、“荡秋千”等。7必须经常检查电机、提升机运行时是否有异常噪音，过热和产生异味等异常现象。如有上述现象，应停止使用。8检查提升机正常的方法：将平台提升至离地1米高，停止后应无滑降现象，手动松开制动装置应能均速下降，其速度应小于12米/分。（5）安全锁1安全锁与提升架应可靠连接，无位移、开裂、脱焊等异常现象
9、。2安全锁在工作时应该是开启的，处于自动工作状态，无须人工操作。安全锁无损坏、卡死，动作灵活，锁绳可靠。3空中开启安全锁，首先点动提升低侧吊篮平台使安全锁打开。在安全绳受力时，切忌蛮力扳动，强行开锁。4禁止安全锁锁闭后开动机器下降。禁止操作人员自行拆卸修理。5安全锁必须加装绳坠铁。6检查安全锁正常的方法：提升一侧电机，使吊篮倾角大于4-8度。测试安全锁是否锁绳，若不能锁住则停用此吊篮，必须更换安全锁方可使用。(6)限位1限位装置应保证齐全、可靠。2工作平台运行至极限开关后平台自动停止，此时应及时降低平台，使行程开关脱离限位块。3检查限位正常的方法：在提升机工作的过程中，按动两端限位开关，平台应
10、停止运行。(7)电气系统1检查电缆线及各个联接插头、插座有无破损、漏电等现象，指示灯工作是否正常。按动各开关按钮，应无异常。各电气元件必须灵敏可靠。2电缆线在吊篮扶手处应采取抗拉保护措施。作业过程中应密切注意电缆是否被墙面挂住，若被挂住切不可硬拉，应上下活动吊篮使电缆放松，排除后方可运行。当吊篮下行离地面50公分时，应停下检查电缆线、钢丝绳是否有被吊篮压着的可能,排除后方可降落地面。3吊篮停止使用时，必须将吊篮控制箱电源开关拉闸，当收工时不但要关闭控制箱电源同时将电源总闸切断，使整根电缆线不带电。4无论何种天气，收工时必须用防水布将电机、电箱严密包裹。上工前，应先将防水布摘下来叠放好，方可启动
11、。5随时注意电缆出现的破损情况，及时用绝缘胶布将破损处裹严，防止铜丝外露打火伤人。(8)钢丝绳1必须使用说明书规定的钢丝绳，穿绳正确，绳坠铁悬挂齐全。2钢丝绳的报废应符合GB5972的规定。3操作过程中，随时注意防止异物卷进电机和安全锁孔内。特别注意钢丝绳上不得有沙浆、玻璃胶等杂物。(9)电焊作业1电焊机严禁放置在吊篮上。2电焊地线不能与吊篮任何部件连接。3电焊钳不能搭挂在吊篮上，应放在绝缘板上以防打火。4严防电焊渣溅到钢丝绳上。(10)移篮1吊篮移动方案必须得到租赁单位专业技术人员同意，并由技术人员指导移动。2屋面悬挂机构移动到新位置时，必须将垫木重新放置于加强绳立杆垂直点下方。垫木严禁使用
12、砖石块代替。3立杆下方垂直支点必须放在屋面可靠的承重支撑点上。4新位置的横梁与大墙夹角不得小于45度。5当屋面悬挂机构在检修或移动时，必须在吊篮上设置“严禁使用”警示标志以防事故发生。6吊篮移位后，必须通过租赁单位来人验收后方能投入使用。(11)应急措施1施工中突然断电时，应立即关闭电器箱的电源总开关。判别断电原因，必要时可操作专用手柄，使平台缓慢降至地面。2当发生松开按钮但不能停止上、下行时，应立即按下电器箱上的红色急停按钮，或者立即关上电源总开关，切断电源使悬吊平台紧急停止。然后让专业维修人员排除电器故障后，再进行作业。3在上升或下降过程中，悬吊平台倾角过大，此时安全锁自动锁绳，应及时停止，提升低侧平台使悬吊平台接近水平状态为止，开锁后正常使用。4当工作钢丝绳突然卡在提升机内，立即停机。严禁用反复升、降操作来强行排除险情。操作人员在确保安全的前提下撤离悬吊平台，并派经过专业训练的维修人员进入悬吊平台进行排险.故障提升机必须全面检修后才能投入使用.5一端工作钢丝绳破断、安全锁锁住安全绳时,仍然采用上述方法排除险情.但是特别注意动作要轻,要平稳避免安全锁受到过大冲击和干扰.
