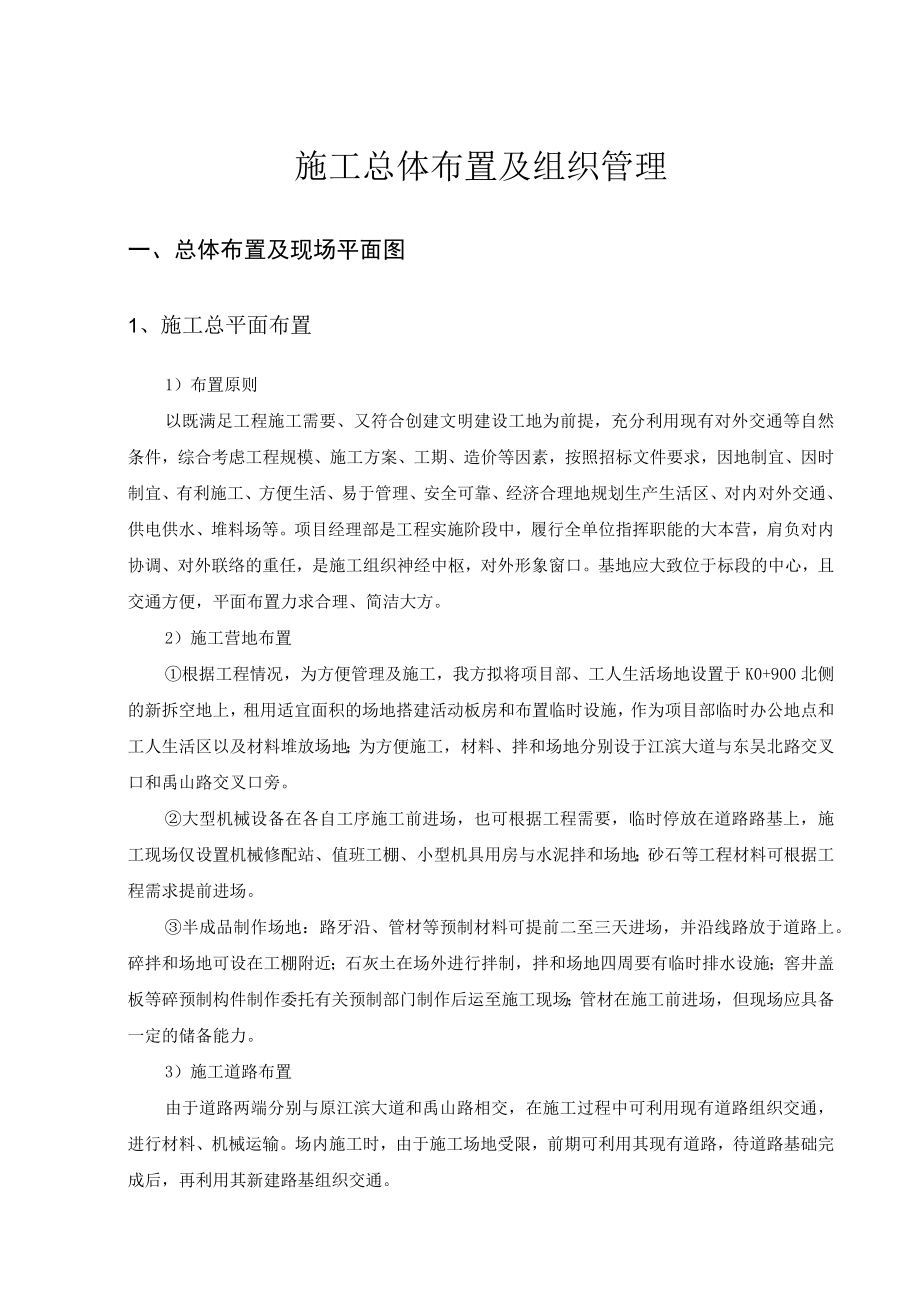

1、施工总体布置及组织管理一、总体布置及现场平面图1、施工总平面布置1）布置原则以既满足工程施工需要、又符合创建文明建设工地为前提，充分利用现有对外交通等自然条件，综合考虑工程规模、施工方案、工期、造价等因素，按照招标文件要求，因地制宜、因时制宜、有利施工、方便生活、易于管理、安全可靠、经济合理地规划生产生活区、对内对外交通、供电供水、堆料场等。项目经理部是工程实施阶段中，履行全单位指挥职能的大本营，肩负对内协调、对外联络的重任，是施工组织神经中枢，对外形象窗口。基地应大致位于标段的中心，且交通方便，平面布置力求合理、简洁大方。2）施工营地布置根据工程情况，为方便管理及施工，我方拟将项目部、工人生
2、活场地设置于K0+900北侧的新拆空地上，租用适宜面积的场地搭建活动板房和布置临时设施，作为项目部临时办公地点和工人生活区以及材料堆放场地；为方便施工，材料、拌和场地分别设于江滨大道与东吴北路交叉口和禹山路交叉口旁。大型机械设备在各自工序施工前进场，也可根据工程需要，临时停放在道路路基上，施工现场仅设置机械修配站、值班工棚、小型机具用房与水泥拌和场地；砂石等工程材料可根据工程需求提前进场。半成品制作场地：路牙沿、管材等预制材料可提前二至三天进场，并沿线路放于道路上。碎拌和场地可设在工棚附近；石灰土在场外进行拌制，拌和场地四周要有临时排水设施；窖井盖板等碎预制构件制作委托有关预制部门制作后运至施

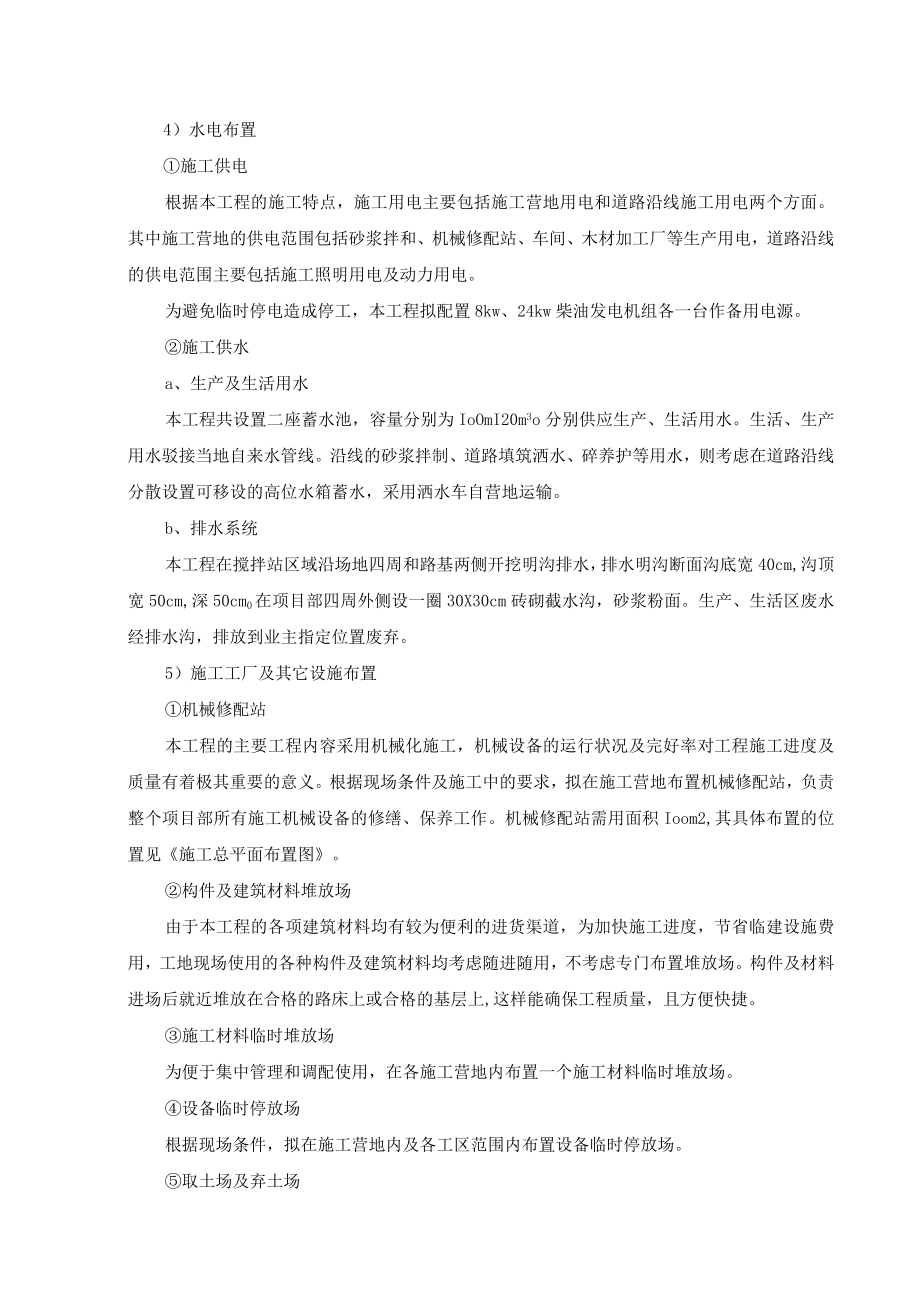

3、工现场；管材在施工前进场，但现场应具备一定的储备能力。3）施工道路布置由于道路两端分别与原江滨大道和禹山路相交，在施工过程中可利用现有道路组织交通，进行材料、机械运输。场内施工时，由于施工场地受限，前期可利用其现有道路，待道路基础完成后，再利用其新建路基组织交通。4）水电布置施工供电根据本工程的施工特点，施工用电主要包括施工营地用电和道路沿线施工用电两个方面。其中施工营地的供电范围包括砂浆拌和、机械修配站、车间、木材加工厂等生产用电，道路沿线的供电范围主要包括施工照明用电及动力用电。为避免临时停电造成停工，本工程拟配置8kw、24kw柴油发电机组各一台作备用电源。施工供水a、生产及生活用水本工
4、程共设置二座蓄水池，容量分别为IoOmI20m3o分别供应生产、生活用水。生活、生产用水驳接当地自来水管线。沿线的砂浆拌制、道路填筑洒水、碎养护等用水，则考虑在道路沿线分散设置可移设的高位水箱蓄水，采用洒水车自营地运输。b、排水系统本工程在搅拌站区域沿场地四周和路基两侧开挖明沟排水，排水明沟断面沟底宽40cm,沟顶宽50cm,深50cm0在项目部四周外侧设一圈30X30cm砖砌截水沟，砂浆粉面。生产、生活区废水经排水沟，排放到业主指定位置废弃。5）施工工厂及其它设施布置机械修配站本工程的主要工程内容采用机械化施工，机械设备的运行状况及完好率对工程施工进度及质量有着极其重要的意义。根据现场条件及
5、施工中的要求，拟在施工营地布置机械修配站，负责整个项目部所有施工机械设备的修缮、保养工作。机械修配站需用面积Ioom2,其具体布置的位置见施工总平面布置图。构件及建筑材料堆放场由于本工程的各项建筑材料均有较为便利的进货渠道，为加快施工进度，节省临建设施费用，工地现场使用的各种构件及建筑材料均考虑随进随用，不考虑专门布置堆放场。构件及材料进场后就近堆放在合格的路床上或合格的基层上,这样能确保工程质量，且方便快捷。施工材料临时堆放场为便于集中管理和调配使用，在各施工营地内布置一个施工材料临时堆放场。设备临时停放场根据现场条件，拟在施工营地内及各工区范围内布置设备临时停放场。取土场及弃土场道路工程的

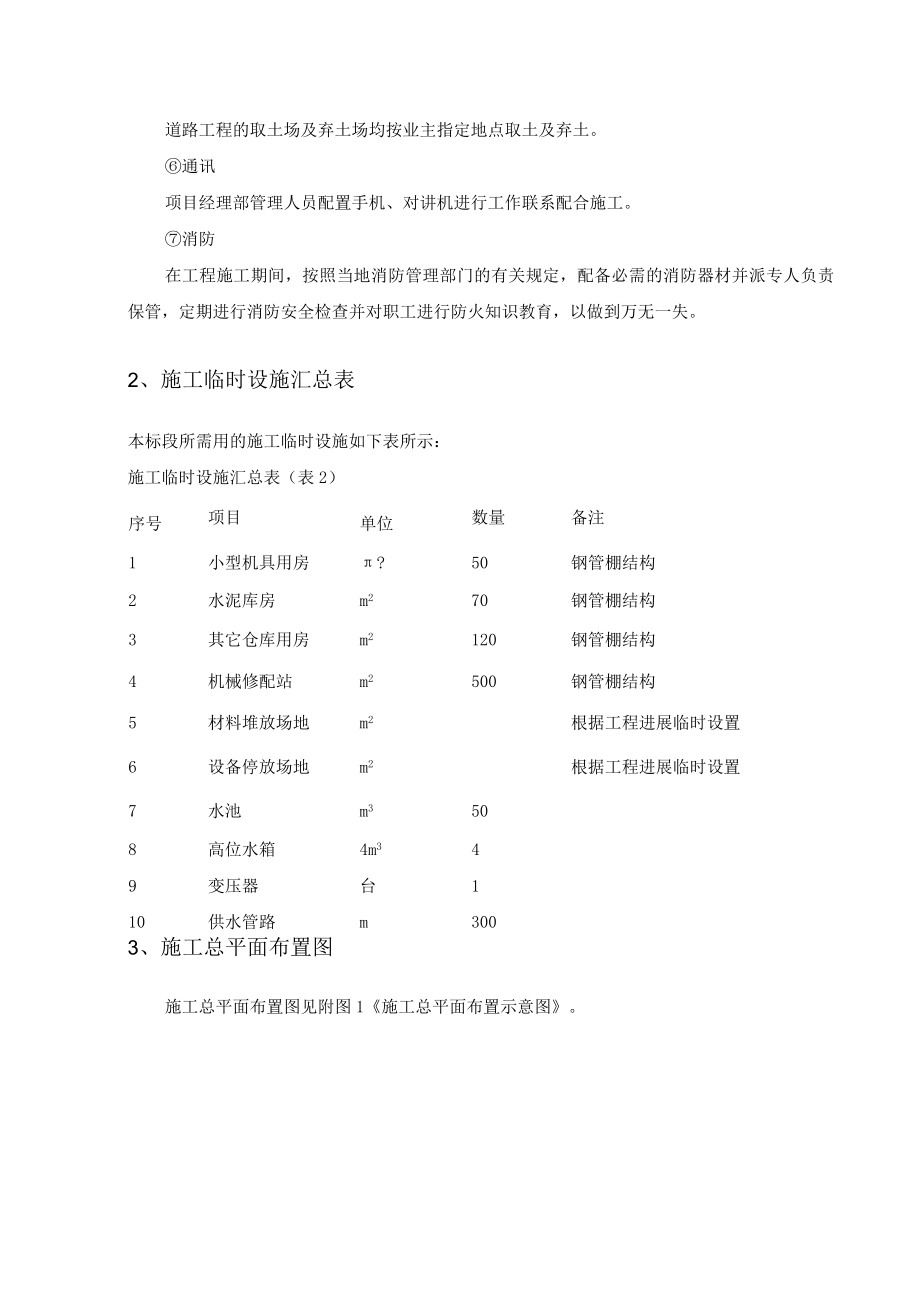

6、取土场及弃土场均按业主指定地点取土及弃土。通讯项目经理部管理人员配置手机、对讲机进行工作联系配合施工。消防在工程施工期间，按照当地消防管理部门的有关规定，配备必需的消防器材并派专人负责保管，定期进行消防安全检查并对职工进行防火知识教育，以做到万无一失。2、施工临时设施汇总表本标段所需用的施工临时设施如下表所示：施工临时设施汇总表（表2）序号项目单位数量备注1小型机具用房?50钢管棚结构2水泥库房m270钢管棚结构3其它仓库用房m2120钢管棚结构4机械修配站m2500钢管棚结构5材料堆放场地m2根据工程进展临时设置6设备停放场地m2根据工程进展临时设置7水池m3508高位水箱4m349变压器台
7、110供水管路m3003、施工总平面布置图施工总平面布置图见附图1施工总平面布置示意图。二、施工机械和劳动力及材料的安排1、施工机械的配置针对本工程特点，为满足合同工期要求，充分调动公司的机械设备，编制针对性强的施工机械使用计划来组织机械进场，施工过程要根据工程的进度需要进行适当调整。1）施工设备的选用：确定公司现有的可用于本工程的施工机械设备，并维修保养。根据设备使用计划，确定租赁或购买机械计划，并对设备分供方评审、签订合同。准备用于本工程施工的机械主要有:主要施工机械设备表（表3）序机械或设备名称型号规格数量国别产地制造年份额定功率KW生产能力备注M/H1挖掘机PC2003日本200520
8、3Im3自有2挖掘机PC2202中国2004262Im3自有3自卸汽车5t10中国2003103IOt自有4自卸汽车IOt10中国20042535t自有5载重汽车5t5中国20051035t自有6装载机ZL604中国20031353m3自有7装载机966E2中国20041703m3自有8机动翻斗车F3L9124中国2007120.5m3自有9推土机TY2202中国2004162自有10自行式平地机PY1801中国2002130自有11压路机YZJlOB2中国200465自有12压路机YZJ122中国200473.5自有13压路机YZJ142中国200495自有14沥青碎摊铺机Fl8C2中国20
9、04180自有15热熔对接机63-1602中国20073.216柴油空压机1.2m3min1中国2004101.2m3min自有17柴油空压机1.65m3min1中国2005151.65m3min自有18蛙式打夯机HW606中国20062.2自有19插入式振动器HCD904中国2005220平板振动机zw-354中国20063218KW发电机R41051中国20058自有2224KW发电机R61052中国20042423经纬仪J22中国2004自有24水准仪S26中国2003自有25全站仪TC-4021中国200626离心水泵6寸2中国20071775m3h自有27潜水泵4寸4中国20072.
10、220m3h自有28洒水车4T2中国200467.5自有2）准备投入施工的机械设备，都必须经试运行、确认其符合技术要求后方可使用。并将施工机械的相关资料报呈监理工程师备案。3）所有进场的施工设备，我们都将安排专业维护人员进场，对施工机械进行日常维护和检修，确保所使用的施工设备不影响工程进度和施工质量。2、劳动力的安排为便于施工管理，结合施工区域划分情况，我司施工队的安排如下：1）项目经理部由管理层及四个施工队组成，明确职责。计划将工程划分为四个施工段，安排四个施工队，每个施工段安排1个施工队，分别同时从首尾两侧向中间汇合施工，分段解决，专门配备施工员、测量员和质量安全员等管理人员。2)拟投入的
11、施工人员计划表(表4)：工程级别按工程施工阶段投入劳动力情况土方施工排水工程基层施工路牙沿施工人行道路面施工普通工405050505020浇筑工3030管道工40瓦工4040沥青工20铺装工30水电工555555注：(1)普通工：配合机械作业以及其它辅助用工；(2)浇筑工：路牙沿基础、人行道碎基础施工；(3)管道工：负责雨污水管道铺设；(4)瓦工：路牙沿的铺砌及挡墙、护坡、现场临时设施的施工；(5)沥青工：沥青摊铺机施工时随机作业、边角处的人工摊铺；(6)铺装工：负责人行道广场砖铺砌；(7)机驾人员：负责施工机械的操作和驾驶。(8)水电工：施工用水用电、安全照明和现场临时设施的水电管理。3、材
12、料的安排根据工期安排和现场的实际需要，施工材料分批分量进场。每次进货量不得过大，以免现场过于大量积压；但进量也不得太少，避免现场出现停工待料现象以及频繁进货造成的材料浪费。现场储备量以能满足3-5天的施工需要为宜。在施工前进行管道、水泥、黄砂、石灰、石料、红砖、预制品等材料的分供方评审、选定，进行进货前检验，签订供货合同；并确定取土场地，作为恢复道路位置时使用灰土的集中预拌场地。1)主要材料的一般要求：管道：符合招标文件的相关规定;碎石:最大粒径应小于4cm,集料压碎值不大于35%；水泥:普通硅酸盐325号。在水泥进场时，应会同监理人员共同进行交接验收，检查水泥的批号、吨位和质量等；黄砂:符合
13、规定级配、细度模数在2.5以上的中粗江砂；红砖:标准机制砖。预制品：包括检查井框盖、丙型井盖板等，其外观尺寸要整齐划一，无明显色斑色差，尺寸误差要在允许范围之内，本身强度要达到设计要求；石灰：石灰为In级消石灰，不含杂质，CaO+MgO含量250%。2）材料供应的一般规定：材料采购计划：我们按合同进度计划和本技术条款的要求制订材料采购计划。如施工过程中，工程量发生变更，或工期提前，我们将对材料供应计划作相应调整。材料交货验收：我们将根据工程质量要求和合同规定条款，会同监理工程师一起对进场材料进行检查验收。交货验收的内容包括：a、查验证件：包括发货单、计量单、装箱单、材料合格证书、化验单、图纸或其它有关证件；b、抽样检验：我们将会同监理工程师，按相关规定进行抽样检验，并将检验结果报送监理工程师；c、经验收合格的材料方能验收入库。我们将派专人负责核对材料品名、规格、数量、包装以及封记的完整性，并作好记录。不合格的材料一律退场。如甲供材料不合格，则在不予接受的同时，将检查结果和退场原因报呈监理工程师备案。三、施工组织机构1、施工
