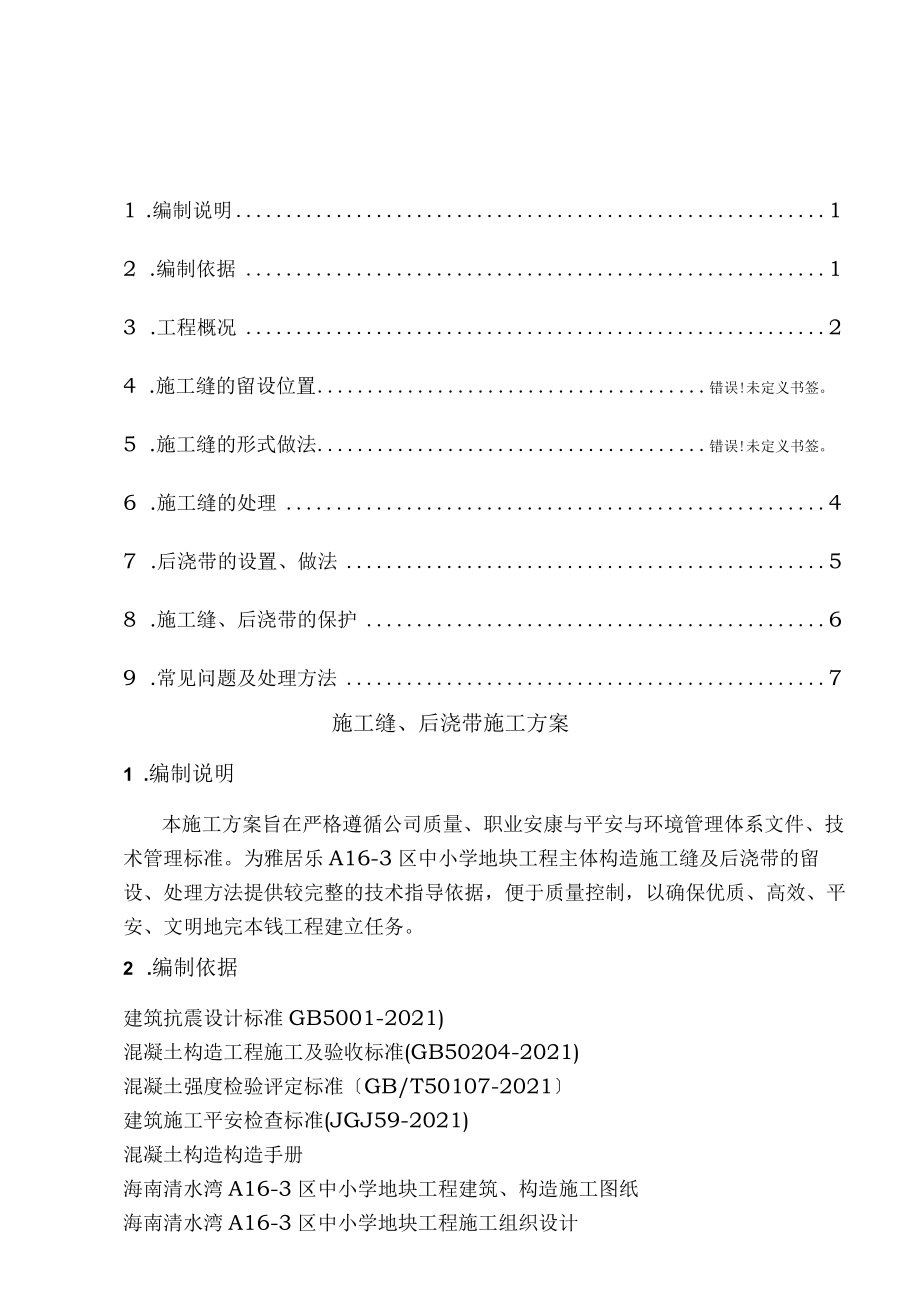

1、1 .编制说明12 .编制依据13 .工程概况24 .施工缝的留设位置错误!未定义书签。5 .施工缝的形式做法错误!未定义书签。6 .施工缝的处理47 .后浇带的设置、做法58 .施工缝、后浇带的保护69 .常见问题及处理方法7施工缝、后浇带施工方案1 .编制说明本施工方案旨在严格遵循公司质量、职业安康与平安与环境管理体系文件、技术管理标准。为雅居乐A16-3区中小学地块工程主体构造施工缝及后浇带的留设、处理方法提供较完整的技术指导依据，便于质量控制，以确保优质、高效、平安、文明地完本钱工程建立任务。2 .编制依据建筑抗震设计标准GB5001-2021)混凝土构造工程施工及验收标准(GB502

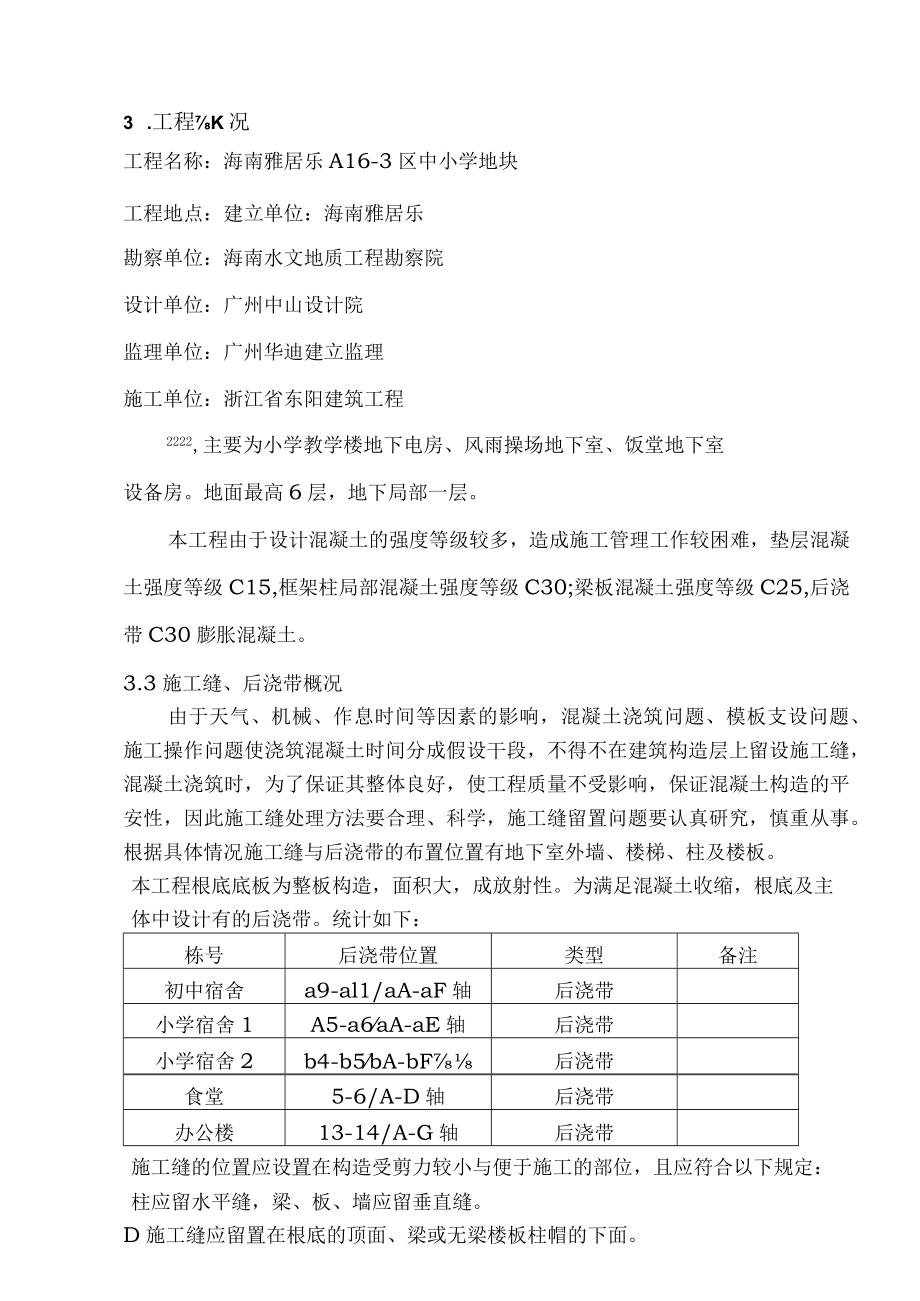

2、04-2021)混凝土强度检验评定标准GB/T50107-2021建筑施工平安检查标准(JGJ59-2021)混凝土构造构造手册海南清水湾A16-3区中小学地块工程建筑、构造施工图纸海南清水湾A16-3区中小学地块工程施工组织设计3 .工程K况工程名称：海南雅居乐A16-3区中小学地块工程地点：建立单位：海南雅居乐勘察单位：海南水文地质工程勘察院设计单位：广州中山设计院监理单位：广州华迪建立监理施工单位：浙江省东阳建筑工程2222,主要为小学教学楼地下电房、风雨操场地下室、饭堂地下室设备房。地面最高6层，地下局部一层。本工程由于设计混凝土的强度等级较多，造成施工管理工作较困难，垫层混凝土强度等
3、级C15,框架柱局部混凝土强度等级C30;梁板混凝土强度等级C25,后浇带C30膨胀混凝土。3.3施工缝、后浇带概况由于天气、机械、作息时间等因素的影响，混凝土浇筑问题、模板支设问题、施工操作问题使浇筑混凝土时间分成假设干段，不得不在建筑构造层上留设施工缝，混凝土浇筑时，为了保证其整体良好，使工程质量不受影响，保证混凝土构造的平安性，因此施工缝处理方法要合理、科学，施工缝留置问题要认真研究，慎重从事。根据具体情况施工缝与后浇带的布置位置有地下室外墙、楼梯、柱及楼板。本工程根底底板为整板构造，面积大，成放射性。为满足混凝土收缩，根底及主体中设计有的后浇带。统计如下：栋号后浇带位置类型备注初中宿舍

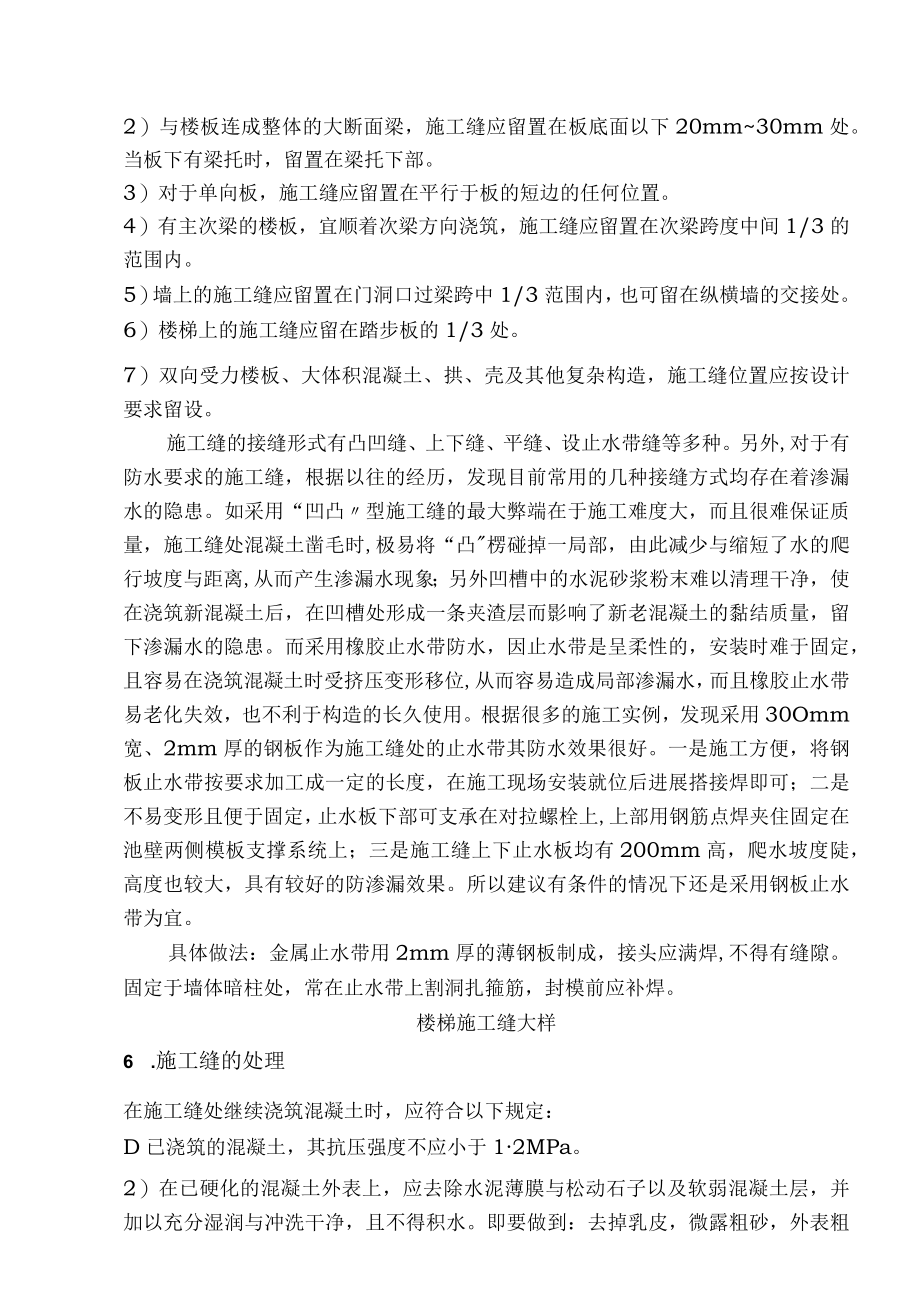

4、a9-al1/aA-aF轴后浇带小学宿舍1A5-a6aA-aE轴后浇带小学宿舍2b4-b5bA-bF后浇带食堂5-6/A-D轴后浇带办公楼13-14/A-G轴后浇带施工缝的位置应设置在构造受剪力较小与便于施工的部位，且应符合以下规定：柱应留水平缝，梁、板、墙应留垂直缝。D施工缝应留置在根底的顶面、梁或无梁楼板柱帽的下面。2）与楼板连成整体的大断面梁，施工缝应留置在板底面以下20mm30mm处。当板下有梁托时，留置在梁托下部。3）对于单向板，施工缝应留置在平行于板的短边的任何位置。4）有主次梁的楼板，宜顺着次梁方向浇筑，施工缝应留置在次梁跨度中间1/3的范围内。5）墙上的施工缝应留置在门洞口过梁
5、跨中1/3范围内，也可留在纵横墙的交接处。6）楼梯上的施工缝应留在踏步板的1/3处。7）双向受力楼板、大体积混凝土、拱、壳及其他复杂构造，施工缝位置应按设计要求留设。施工缝的接缝形式有凸凹缝、上下缝、平缝、设止水带缝等多种。另外,对于有防水要求的施工缝，根据以往的经历，发现目前常用的几种接缝方式均存在着渗漏水的隐患。如采用“凹凸型施工缝的最大弊端在于施工难度大，而且很难保证质量，施工缝处混凝土凿毛时,极易将“凸楞碰掉一局部，由此减少与缩短了水的爬行坡度与距离,从而产生渗漏水现象；另外凹槽中的水泥砂浆粉末难以清理干净，使在浇筑新混凝土后，在凹槽处形成一条夹渣层而影响了新老混凝土的黏结质量，留下渗
6、漏水的隐患。而采用橡胶止水带防水，因止水带是呈柔性的，安装时难于固定，且容易在浇筑混凝土时受挤压变形移位,从而容易造成局部渗漏水，而且橡胶止水带易老化失效，也不利于构造的长久使用。根据很多的施工实例，发现采用30Omm宽、2mm厚的钢板作为施工缝处的止水带其防水效果很好。一是施工方便，将钢板止水带按要求加工成一定的长度，在施工现场安装就位后进展搭接焊即可；二是不易变形且便于固定，止水板下部可支承在对拉螺栓上,上部用钢筋点焊夹住固定在池壁两侧模板支撑系统上；三是施工缝上下止水板均有200mm高，爬水坡度陡，高度也较大，具有较好的防渗漏效果。所以建议有条件的情况下还是采用钢板止水带为宜。具体做法：
7、金属止水带用2mm厚的薄钢板制成，接头应满焊,不得有缝隙。固定于墙体暗柱处，常在止水带上割洞扎箍筋，封模前应补焊。楼梯施工缝大样6 .施工缝的处理在施工缝处继续浇筑混凝土时，应符合以下规定：D已浇筑的混凝土，其抗压强度不应小于12MPa。2）在已硬化的混凝土外表上，应去除水泥薄膜与松动石子以及软弱混凝土层，并加以充分湿润与冲洗干净，且不得积水。即要做到：去掉乳皮，微露粗砂，外表粗糙。3）浇筑前，水平施工缝宜先铺上10mm15mm厚的水泥砂浆一层，其配合比与混凝土内的砂浆成分一样。4）混凝土应细致振捣密实，以保证新旧混凝土的严密结合。5）混凝土构造设计，其钢筋的布置与墙体厚度均应考虑方便施工，易
8、于保证施工质量。6）混凝土应连续浇筑，宜少留置施工缝。当需留置施工缝时,应遵守以下规定：第一，底板、顶板不宜留施工缝，底拱、顶拱不宜留纵向施工缝。第二，墙体不应留垂直施工缝。水平施工缝不应留在剪力与弯矩最大处或底板与侧墙交接处，应留在高出底板外表不小于300mm的墙体上。当墙体有孔洞时，施工缝距孔洞边缘不应小于300mmo拱墙结合的水平施工缝，宜留在拱（板）墙接缝线以下150mm300mm处，先拱后墙的施工缝可留在起拱线处，但必须注意加强防水措施。缝的迎水面采取外贴防水止水带，外涂抹防水涂料与砂浆等做法。第三，承受动力作用的设备根底不应留置施工缝。7）高度大于2m的墙体，宜用串筒或振动溜管下料
9、。处理施工缝在施工过程中出现问题的措施出现问题的现象施工缝在施工过程中出现的问题主要表现为以下几种现象：施工缝处混凝土骨料集中，混凝土酥松，新旧混凝土接茬明显，沿缝隙处渗漏水等。处理问题的措施D出现问题较多的部位一般还是地下局部，而且由于其通常情况下都有防水的要求，根据施工缝渗漏水情况与水压大小，采用促凝胶浆或氟凝（丙凝）灌浆堵漏，其方法见“地下防水工程堵漏技术。2）对于不渗漏水的施工缝出现缺陷后，可沿缝剔成V形槽，遇有松散部位，须将松散石子剔除，刷洗干净后，用高强度等级水泥素浆打底,抹1:2水泥砂浆找平压实。由于天气、机械、作息时间等因素的影响，混凝土浇筑问题、模板支设问题、施工操作问题使浇
10、筑混凝土时间分成假设干段，不得不在建筑构造层上留设施工缝，混凝土浇筑时，为了保证其整体良好，使工程质量不受影响，保证混凝土构造的平安性，因此施工缝处理方法要合理、科学，施工缝留置问题要认真研究，慎重从事。根据具体情况施工缝的布置位置有地下室外墙、楼梯、柱及楼板。7 .后浇带的设置、做法在工程的施工过程中，为防止建筑物沉降、碎收缩对工程质量的影响与施工工序的需要，按设计标准要求留置后浇带。依据设计要求，伸缩后浇带在构造於浇筑完成后45天用高出一个强度等级的硅浇筑；后浇带主要是为减小沉降差，降低不均匀沉降对构造的不利影响，垂直缝钢筋断开，当构造主体封顶且沉降均匀后再使用高于相邻构件一个强度等级的的
11、混凝土封堵。3.1.底板后浇带做法3.2.楼板后浇带做法顶板施工缝根据留设位置用多层板制作梳子板做模板，即在多层板上遇钢筋处割出豁口，再用小木条保证钢筋的保护层；后浇带模板应根据后浇带的企口形式以及厚度制作梳子板并用木方龙骨与钢管进展支撑。注：地下室顶板后浇带须放置止水钢板，室内后浇带无须止水措施。后浇带模板为独立体系，宽度为1500比800mm后浇带每边宽出350mm，与两侧的梁板体系互不影响。如以下图所示：楼板后浇带单独支模示意图上层钢筋网片3.3. 施工后浇用I后浇带跨内的梁板在后浇带二次浇筑混凝土前,两侧构造长期处于悬臂受力状态,在施工期间本跨内的模板与支撑不能撤除,必须待二次浇筑混凝
12、土强度到达其设计值的75%后,按从上往下的顺序进展撤除。因此,在施工中将后浇带的模板及支撑与周围构造的模板及支撑分开,防止误撤除。在后浇带二次浇筑混凝土前后,在一定时间内进展沉降监测,并记录在案。施工后浇带的二次浇筑混凝土3.4. 二次浇筑混凝土模板的搭设对于底板与梁板的模板,由于第一次的模板未拆,这时不用重新搭设。但对于墙板,由于之前的模板已撤除,这时应重新搭设模板及支撑,重新搭设的模板应紧贴已浇筑的混凝土面,防止漏浆。3.5. 混凝土浇筑的要求后浇带硅的强度等级采用比原舲强度高一个等级的微膨涨性碎。浇筑后浇带二次浇筑混凝土前,应先将松动的混凝土块及浮浆凿除，去除后浇带垃圾,用高压水枪冲净并
13、充分润湿混凝土外表,去除残留积水。当后浇带处钢筋已锈蚀,应进展除锈,钢筋除锈后要及时浇筑后浇带处的二次浇筑混凝土,防止钢筋再次锈蚀。振捣混凝土时,应确保新旧混凝土接触面结合严密。待混凝土初凝后，用塑料薄膜加一层草袋覆盖，水化热峰值过后，舲温度下降后，可撒薄膜，覆盖草袋并洒水养护，两种养护时间总计不少于14天。楼板及顶板后浇混凝土强度到达100%并经质检员认可后，方可撤除模板及支撑。3.6. 缝、后浇带的保护X60初木上，使其沿通长方向形成一个整体遮盖于后浇带上，不至于让拆撑时的碎碎渣及以后的建筑材料及建筑垃圾掉入后浇带中；也起到保护工人施工平安的作用,具体遮盖图示如下：后浇带碎未浇筑前拆模后的
14、加固换撑，为保证后浇带处硅构造的稳定，对水平构造后浇带拆模后进展加固支撑，并且原后浇带两侧的一排立管及所有纵向水平管不撤除与加固支撑拉接结实后浇带部位钢筋施工后浇带内的钢筋处理。二次浇筑混凝土前后浇带内钢筋必须断开，后浇带部位的钢筋按设计图纸要求施工。为了能在底板后浇带内进展支模、清扫等作业，在底板上层钢筋上留一个500X500出入孔，此部位的钢筋在后浇带浇筑前应进展封闭处理。后浇带内裸露的钢筋刷107胶水泥浆包裹加以保护。3.7. 问题及处理方法1、常见出现问题现象：施工缝处混凝土骨料集中，混凝土酥松，新旧混凝土接茬明显，沿缝隙处渗漏水等。2、具体处理措施1立缝外表凿毛法硅终凝后，挡板撤除，
15、用斩斧或钢杆将外表凿毛，清理松动石子，此时硅强度很低，凿深2030MM较容易，待二次浇筑舲时，提前用压力水将缝面冲洗干净，边浇边刷素水泥浆一道，以增强咬合力。2增加粗骨料法梁、板体积较大造成留置缝厚大，外表的浮浆层、泌水层也相应厚，施工缝的处理难度较大；如采取刮除外表的浮浆或二次振捣效果不佳，可采用添加粗骨料的方法，将级配干净的碎石撒入浮浆内，重新振捣防止石子集中。这样会使缝处浇筑硅在体积较大处时粗细骨料均匀，水泥浆不会流失且强度不会降低，亦能提高新旧界面的粘结力与咬合力。3去除浮浆法当碎体量较小，简单的方法是铁抹子将外表的浮浆刮去一层，深度V25MM,并挖压出条纹状，可以提高水平施工缝的粘结质量，对新旧硅结合有利。4二次开发振捣法掌握好时间，在硅初凝后，终凝前进展二次重振，这样会对沉下的石子与上浮浆水重新搅拌组合一次，使之更均匀密实，缝的重新振捣实践说明是有效措施之一。5在施工缝处继续浇筑混凝土时，应符合以下规定：、已浇筑的混凝土，其抗压强度不应小于1.2MPao、在已硬化的混凝土外表上，应去除水泥薄膜与松动石子以及软弱混凝土层，并加以充分湿润与冲洗干净，且不得积水。即要做到：去掉乳皮，微露粗砂，外表粗糙。、
