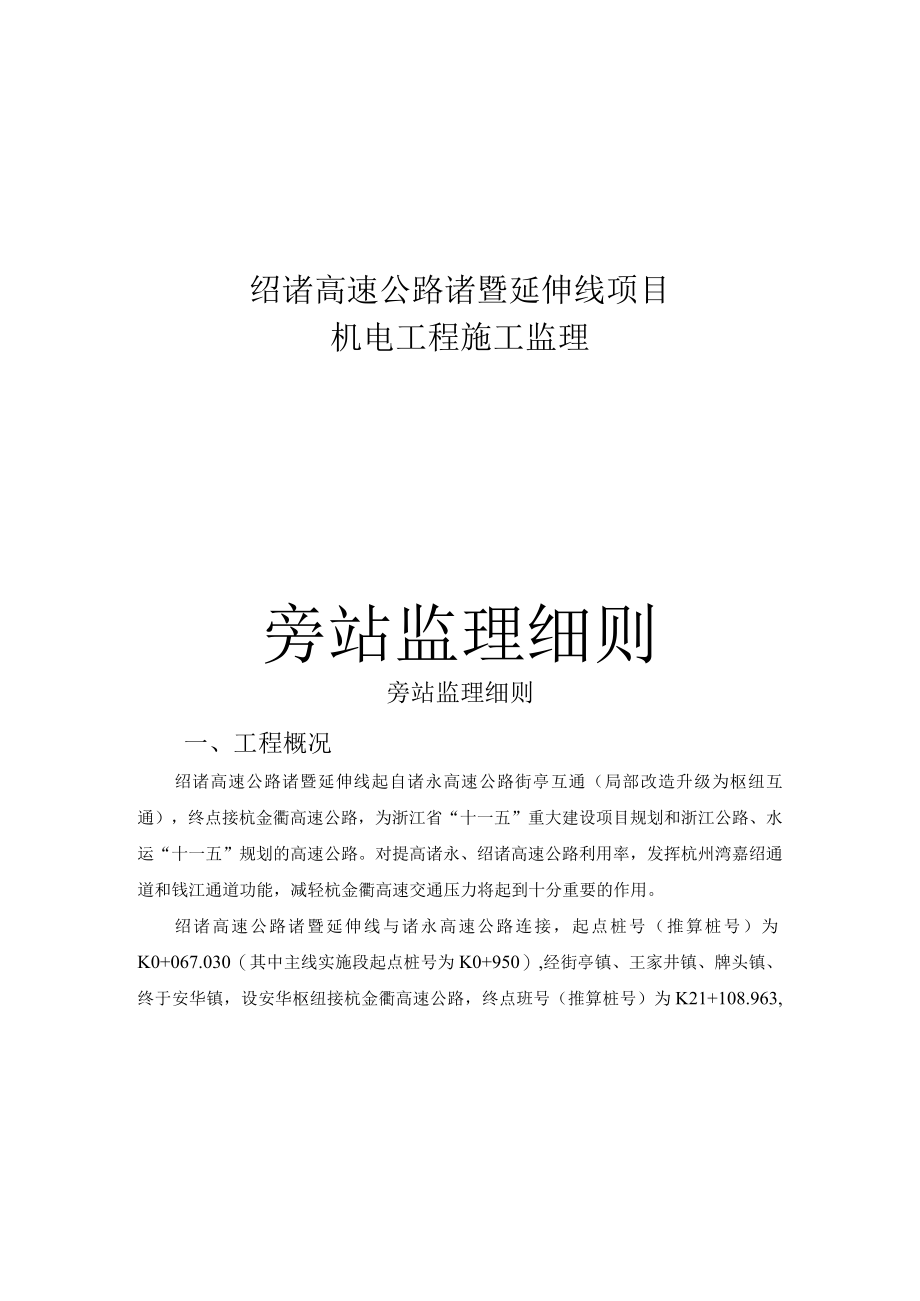

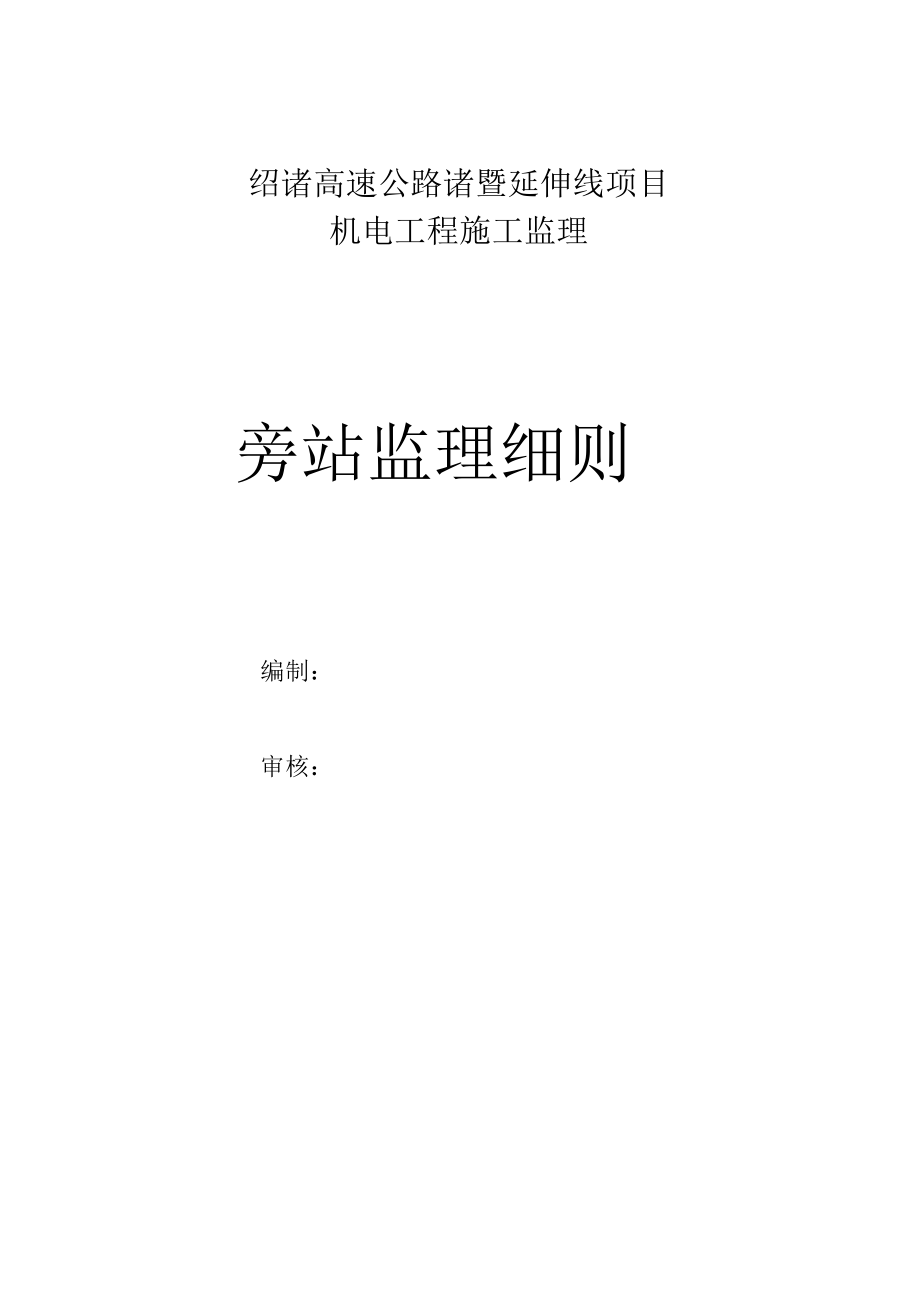

1、绍诸高速公路诸暨延伸线项目机电工程施工监理旁站监理细则编制：审核：绍诸高速公路诸暨延伸线项目机电工程施工监理旁站监理细则旁站监理细则一、工程概况绍诸高速公路诸暨延伸线起自诸永高速公路街亭互通（局部改造升级为枢纽互通），终点接杭金衢高速公路，为浙江省“十一五”重大建设项目规划和浙江公路、水运“十一五”规划的高速公路。对提高诸永、绍诸高速公路利用率，发挥杭州湾嘉绍通道和钱江通道功能，减轻杭金衢高速交通压力将起到十分重要的作用。绍诸高速公路诸暨延伸线与诸永高速公路连接，起点桩号（推算桩号）为K0+067.030（其中主线实施段起点桩号为K0+950）,经街亭镇、王家井镇、牌头镇、终于安华镇，设安华枢

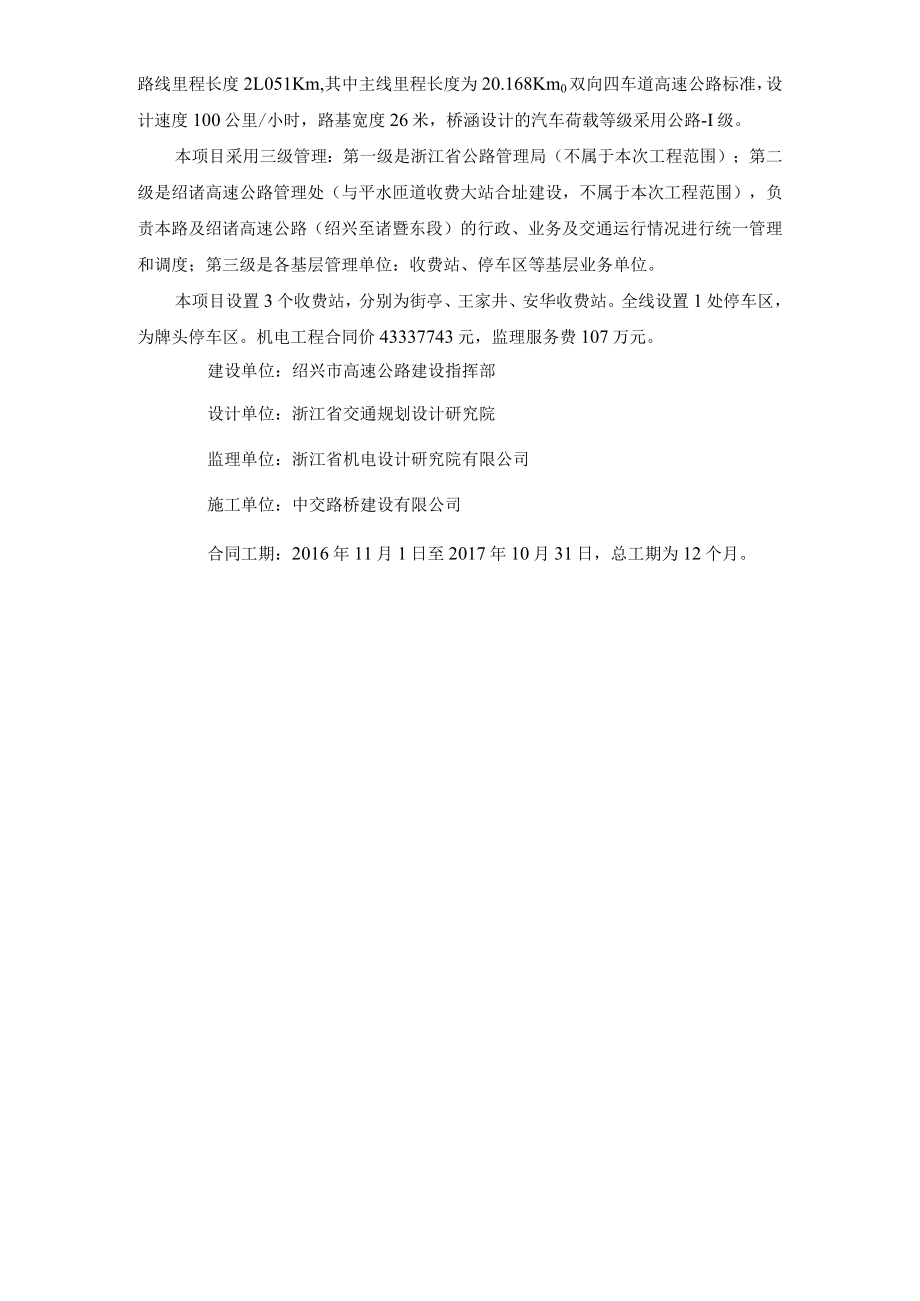

2、纽接杭金衢高速公路，终点班号（推算桩号）为K21+108.963,路线里程长度2L051Km,其中主线里程长度为20.168Km0双向四车道高速公路标准，设计速度100公里/小时，路基宽度26米，桥涵设计的汽车荷载等级采用公路-I级。本项目采用三级管理：第一级是浙江省公路管理局（不属于本次工程范围）；第二级是绍诸高速公路管理处（与平水匝道收费大站合址建设，不属于本次工程范围），负责本路及绍诸高速公路（绍兴至诸暨东段）的行政、业务及交通运行情况进行统一管理和调度；第三级是各基层管理单位：收费站、停车区等基层业务单位。本项目设置3个收费站，分别为街亭、王家井、安华收费站。全线设置1处停车区，为牌头
3、停车区。机电工程合同价43337743元，监理服务费107万元。建设单位：绍兴市高速公路建设指挥部设计单位：浙江省交通规划设计研究院监理单位：浙江省机电设计研究院有限公司施工单位：中交路桥建设有限公司合同工期：2016年11月1日至2017年10月31日，总工期为12个月。二、旁站细则编制依据依据公路建设监督管理办法、浙江省建设工程监理管理条例、公路工程施工监理规范、浙江省交通建设工程质量和安全生产管理办法、浙江省公路、水运工程施工旁站监理管理规定等法规、规范，结合机电工程施工管理特点制定本旁站方案。本细则未涉及或与浙江省公路、水运工程施工旁站监理管理规定有抵触之处以规定为准。三、旁站原则根据
4、国家和省有关规定，旁站监理对本工程施工中的隐蔽工程、重要部位、重要工序、工艺及有关试验测试实施全过程现场察看，如敷设管道式光（电）缆、直埋式光（电）缆、接地装置安装、大型设备基础以及任何工程的开始阶段等。在施工过程中现场观察，监督与检查其施工过程，注意并及时发现质量问题及质量事故的苗头和影响质量的不利因素，潜在的质量隐患以及出现的质量处理，以便及时进行控制，采用灵活主动的方法作好同一作业面的控制工作。四、旁站监理人员资格旁站监理人员需具备下列条件之一，方可上岗：1 .已取得监理员及以上资格或试验检测人员资格；2 .具有相关专业中专及以上学历，经监理业务培训考试取得合格证书，并有一定的相关专业监
5、理经历。五、旁站监理人员的职权1 .熟悉相关的技术规范、操作规程、设计图纸、工程施工合同、监理合同；2 .按时到达旁站现场，不得无故拖延。若有变化应提前告知施工单位；3 .坚守旁站岗位，全过程监督施工单位按规范施工、按规程操作，及时发现和处理旁站过程中出现的质量问题；4 .现场做好旁站监理记录，并及时向专业监理工程师汇报旁站监理情况；5 .现场签认旁站项目工程质量检验报告单；6 .在软基处理、换填土及各类基础工程等隐蔽工程的计量单上签字。六、旁站监理程序1 .施工单位一般应提前一天将旁站监理申请送达或电话告知监理办，并告知质检员、试验人员和专职安全员的姓名与联系电话。监理办接到申请后应及时告知
6、施工单位旁站监理人员的姓名和联系电话。旁站监理人员必须在预定时间前自行到达旁站现场，不得以任何理由延误。2 .旁站监理人员未到场时，项目不应开始作业，施工单位应及时与监理办取得联系，确认旁站监理人员到场时间。紧急情况下，施工单位可直接向总监理工程师报告，在取得总监理工程师的同意指令后开始作业。3 .旁站结束后，旁站监理人员当场准确、完整地做好旁站监理记录并签字,旁站监理各种原始资料必须妥善保存。旁站监理记录未经签认的，视为旁站无效,不得进入下一道工序。七、旁站监理的主要工作内容1 .检查施工单位的施工或试验准备工作是否完成，施工设备、试验仪器是否齐备，使用材料是否经检验合格，安全技术措施是否到
7、位或安全专项施工方案是否落实；2 .质检员、试验人员和专职安全员是否在岗,特殊工种人员是否持证上岗；3 .施工全过程是否按照规范、规程、技术标准和批准的施工图纸、施工组织设计进行，有否出现质量或安全问题；4 .试验全过程是否按照试验规程进行，有否出现异常情况；5 .及时发现和处理旁站过程中出现的质量、安全及环境问题；6 .如实做好旁站监理记录。附旁站监理记录表。7 .旁站监理记录的内容应包括：旁站监理项目名称，时间、工程地点、气候，旁站开始、结束时间，施工人员、原材料情况、设备状况，旁站经过，发现或发生的有关问题及处理措施。旁站监理记录资料包括照片、摄像等记录。八、旁站过程中出现下列情况的，旁
8、站监理人员应及时作出相应处理1 .当施工或操作过程出现异常情况时，应及时予以纠正或暂停作业，查明原因后再继续进行；若异常情况仍不消失，则应及时报告专业监理工程师并采取适当的应急措施；2 .当发现施工单位在施工、试验过程中有违反规范、规程的行为时，旁站监理人员有权责令施工单位立即整改；3 .当发现施工活动可能危害工程质量或安全时，应及时予以制止，并监督施工单位立即纠正，情况严重的及时报告专业监理工程师；4 .当发现存在重大工程质量、安全或环境隐患，或发生了工程质量、安全或环境问题时应立即报告专业监理工程师或总监理工程师。九、施工单位有下列行为之一的，视为旁站无效。监理办应责令施工单位立即改正，不
9、得进入下一道工序；造成损失的，自行承担责任：1 .未提交旁站监理申请或擅自提前作业导致全部或部分作业过程旁站监理不到位的；2 .不接受旁站监理人员或专业监理工程师监理指令的；3 .不服从监理办发出的整改或暂时停工指令的；4 .施工单位质检员和专职安全员不到位的。十、旁站监理的主要部位机电工程监理旁站工序/部位单位工程分部工程分项工程规定旁站工序1.1车辆检测器首个线圈布设、控制机箱安装1.2气象检测器首个基础施工、首件设备安装机I1.3闭路电视监视系统首个外场立柱基础施工、首个外场设备安装、首条视频电缆布放、室内设备以中心（分中心）为单位的安装电监控设施1.4可变标志可变情报板、首个可变标志基
10、础施工，首个可变标志外场安装工程1.5光、电缆线路开盘测试、前5条光、电缆布设施工、光缆接头和前5个电缆接头接续施工、接续测试、中继段测试1.6监控中心设备安装及软件调测设备平面位置确定,软件测试全过程1.7地图板拼装安装、调试1.8大屏幕投影系统屏幕拼接安装、调试1.9计算机监控软件与网络软件与网络测试全过程2通信设施2.1通信管道与光、电缆线路首段管道、首个人（手）孔井施工，开盘测试、前5条光、电缆布设施工、光缆接头和前5个电缆接头接续施工、接续测试、中继段测试2.2光纤数字传输系统首站设备安装2.3程控数字交换系统首站设备安装2.4紧急电话系统首对外场单机安装和控制台安装2.5无线移动通
11、信系统首站设备安装2.6通信电源首站设备安装3收费设施3.1入口车道设备首站车道设备安装3.2出口车道设备首站车道设备安装3.3收费站设备及软件首站收费设备安装3.4收费中心设备及软件中心设备安装3.5IC卡及发卡编码系统首站IC卡机安装3.6闭路电视监控系统首个外场立柱基础施工、首个外场设备安装、首条视频电缆布放、室内设备以中心（分中心）为单位的安装3.7内部有线对讲及紧急报警系统首站对讲分机、主机、报警设备安装3.8收费站内光、电缆线路首站光、电缆布设3.9收费系统计算机网络首站收费计算机网络设备安装，测试全过程单位工程分部工程分项工程规定旁站工序机电工程4低压配电设施4.1中心（站）内低
12、压配电设备首站低压配电设备安装,供电测试全过程4.2外场设备电力电缆前3条电力电缆敷设施工及前3个电力电缆接头、测试全过程5照明设施照明设施前3根低杆、高杆基础施工，前3根低、高杆安装，首站照明控制设备安装，测试全过程6隧道机电设施6.1车辆检测器同1.16.2气象检测器同1.26.3闭路电视监视系统同1.36.4紧急电话系统首对隧道单机安装6.5环境检测设备首个控制箱、探头安装6.6报警与诱导设备首个控制箱、诱导设施安装6.7可变标志同1.46.8通风设施前2对风机安装6.9照明设施首个控制箱、前20个灯具安装6.10消防设施首个隧道系统设施安装和管道试压6.11本地控制器首个控制器安装6.
