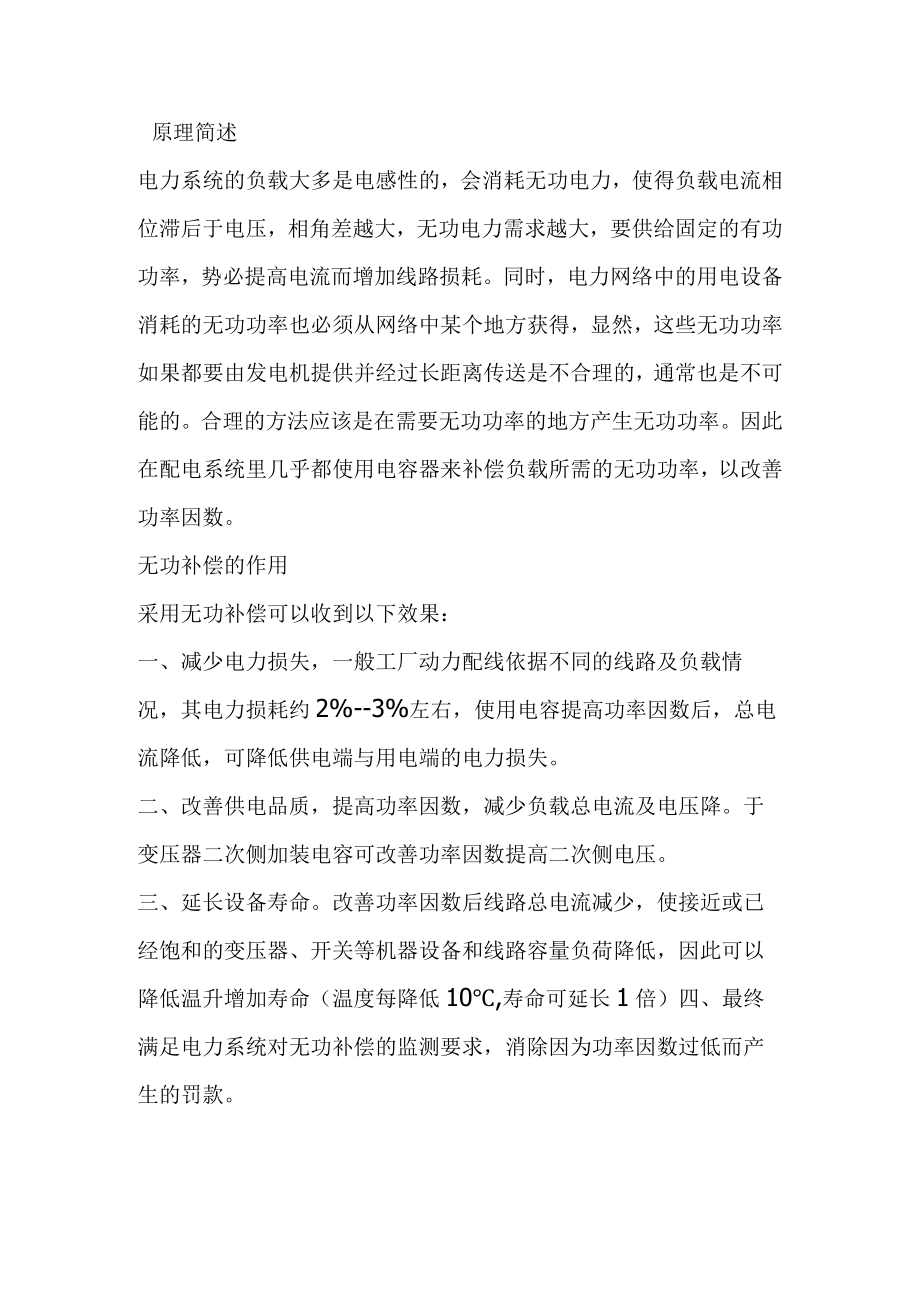

1、原理简述电力系统的负载大多是电感性的，会消耗无功电力，使得负载电流相位滞后于电压，相角差越大，无功电力需求越大，要供给固定的有功功率，势必提高电流而增加线路损耗。同时，电力网络中的用电设备消耗的无功功率也必须从网络中某个地方获得，显然，这些无功功率如果都要由发电机提供并经过长距离传送是不合理的，通常也是不可能的。合理的方法应该是在需要无功功率的地方产生无功功率。因此在配电系统里几乎都使用电容器来补偿负载所需的无功功率，以改善功率因数。无功补偿的作用采用无功补偿可以收到以下效果：一、减少电力损失，一般工厂动力配线依据不同的线路及负载情况，其电力损耗约2%-3%左右，使用电容提高功率因数后，总电流

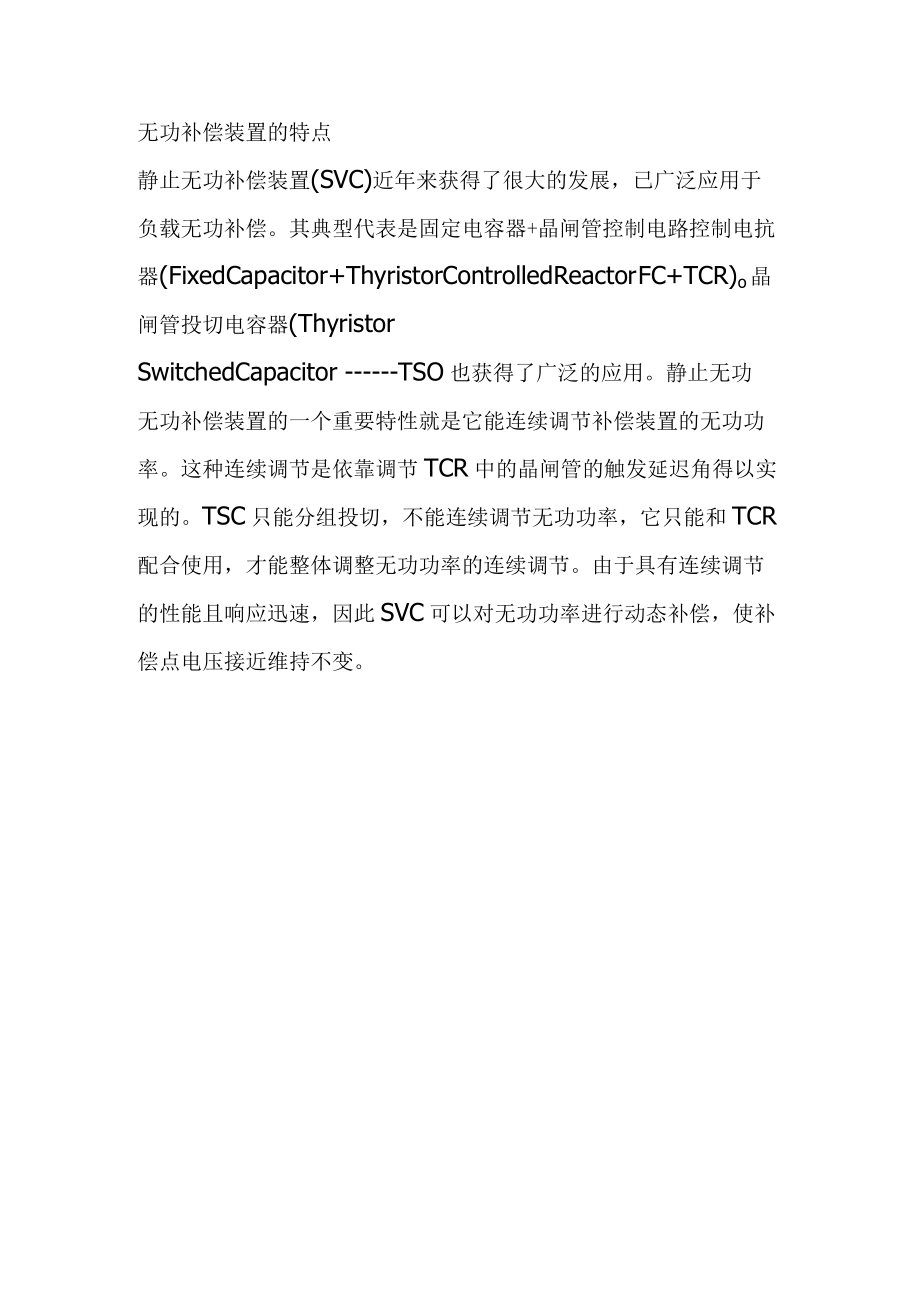

2、降低，可降低供电端与用电端的电力损失。二、改善供电品质，提高功率因数，减少负载总电流及电压降。于变压器二次侧加装电容可改善功率因数提高二次侧电压。三、延长设备寿命。改善功率因数后线路总电流减少，使接近或已经饱和的变压器、开关等机器设备和线路容量负荷降低，因此可以降低温升增加寿命（温度每降低10,寿命可延长1倍）四、最终满足电力系统对无功补偿的监测要求，消除因为功率因数过低而产生的罚款。无功补偿装置的特点静止无功补偿装置(SVC)近年来获得了很大的发展，已广泛应用于负载无功补偿。其典型代表是固定电容器+晶闸管控制电路控制电抗器(FixedCapacitor+ThyristorControlledReactorFC+TCR)o晶闸管投切电容器(ThyristorSwitchedCapacitorTSO也获得了广泛的应用。静止无功无功补偿装置的一个重要特性就是它能连续调节补偿装置的无功功率。这种连续调节是依靠调节TCR中的晶闸管的触发延迟角得以实现的。TSC只能分组投切，不能连续调节无功功率，它只能和TCR配合使用，才能整体调整无功功率的连续调节。由于具有连续调节的性能且响应迅速，因此SVC可以对无功功率进行动态补偿，使补偿点电压接近维持不变。
