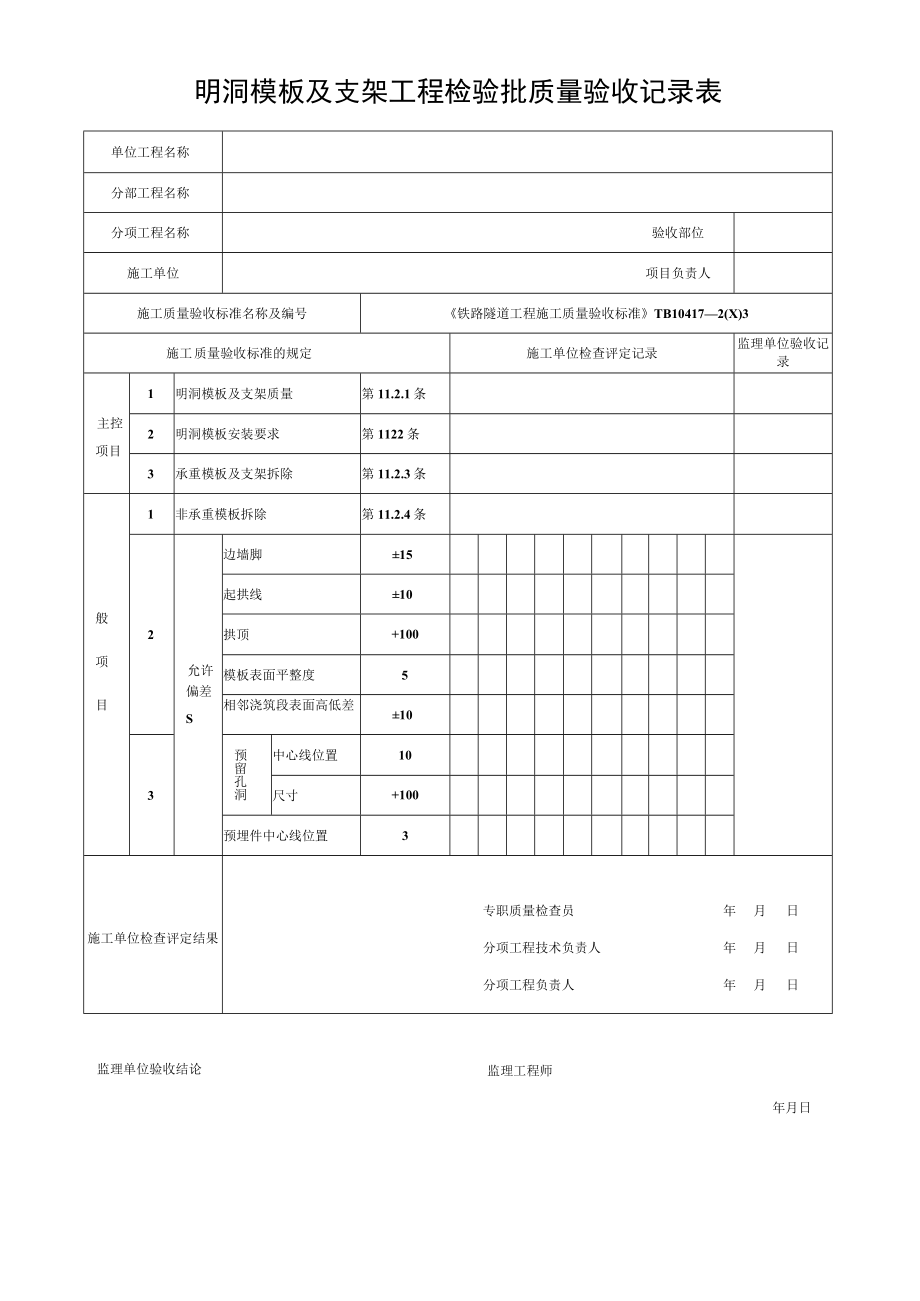

1、明洞模板及支架工程检验批质量验收记录表单位工程名称分部工程名称分项工程名称验收部位施工单位项目负责人施工质量验收标准名称及编号铁路隧道工程施工质量验收标准TB104172(X)3施工质量验收标准的规定施工单位检查评定记录监理单位验收记录主控项目1明洞模板及支架质量第11.2.1条2明洞模板安装要求第1122条3承重模板及支架拆除第11.2.3条般项目1非承重模板拆除第11.2.4条2允许偏差S边墙脚15起拱线10拱顶+100模板表面平整度5相邻浇筑段表面高低差103预留孔洞中心线位置10尺寸+100预埋件中心线位置3施工单位检查评定结果专职质量检查员年月日分项工程技术负责人年月日分项工程负责人
2、年月日监理工程师监理单位验收结论年月日主控项目I.明洞衬砌模板台车、移动台架必须按照隧道内净空尺寸进行设计与制造，钢结构及钢模必须具有足够的强度、刚度和稳定性，能承受所浇筑混凝土的重力、侧压力及施工荷载。衬砌模板台车、移动台架必须经验收合格后方可投入使用。检验数量：施工单位、监理单位每环检查一次。检验方法：查设计资料，产品验收合格证明，现场观察和测量检查明洞模板安装必须稳固牢靠，接缝严密，不得漏浆。2 .模板与混凝土的接触面必须清理干净并涂刷隔离剂。浇筑混凝土前，模板内的积水和杂物应清理干净。检验数量：施工单位、监理单位每环检查一次。检验方法：观察。3 .拱圈混凝土强度应达到混凝土设计强度的7
3、5%且拱顶回填高度达到O.7m时方可拆除明洞拱架。检验数量：施工单位每次拆模前检查一组同条件养护试件，监理单位按20%比例见证试验。检验方法：施工单位进行同条件养护试件强度试验。监理单位检查强度试验报告或见证试验。一般项目1 .明洞结构非承重模板拆除时，混凝土强度不得低于2.5Mpa,并保证其表面及棱角不受损伤。检验数量：施工单位全部检查。检验方法：观察。2 .模板安装允许偏差和检验方法应符合卜表的规定。模板安装允许偏差序号项目允许偏差(mm)检验方法检验数量1边墙脚15尺量施工单位全部检查2起拱线10尺量3拱顶+100水准测量4模板表面平整度52m靠尺和塞尺5相邻浇筑段表面高低差10尺量3 .预埋件和预留孔洞的留置应符合设计要求。允许偏差应符合下表的规定。预埋件和预留孔洞的允许偏差和检验方法序号项目允许偏差(mm)检验方法检验数量1预留孔洞中心线位置IO尺量施工单位全部检查尺寸+1()02预埋件中心线位置3尺量
