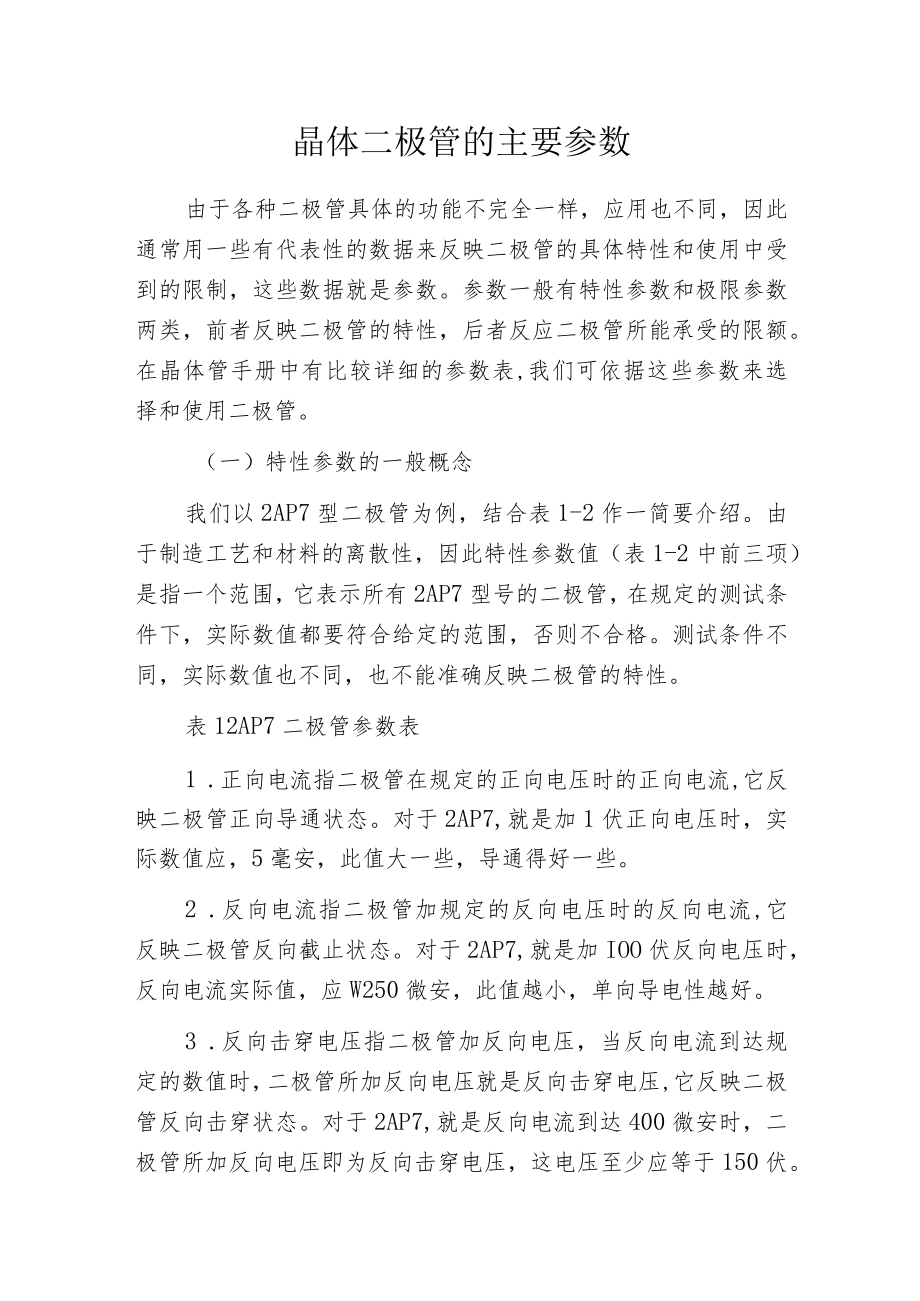

1、晶体二极管的主要参数由于各种二极管具体的功能不完全一样,应用也不同,因此通常用一些有代表性的数据来反映二极管的具体特性和使用中受到的限制,这些数据就是参数。参数一般有特性参数和极限参数两类,前者反映二极管的特性,后者反应二极管所能承受的限额。在晶体管手册中有比较详细的参数表,我们可依据这些参数来选择和使用二极管。(一)特性参数的一般概念我们以2AP7型二极管为例,结合表1-2作一简要介绍。由于制造工艺和材料的离散性,因此特性参数值(表1-2中前三项)是指一个范围,它表示所有2AP7型号的二极管,在规定的测试条件下,实际数值都要符合给定的范围,否则不合格。测试条件不同,实际数值也不同,也不能准确

2、反映二极管的特性。表12AP7二极管参数表1 .正向电流指二极管在规定的正向电压时的正向电流,它反映二极管正向导通状态。对于2AP7,就是加1伏正向电压时,实际数值应,5毫安,此值大一些,导通得好一些。2 .反向电流指二极管加规定的反向电压时的反向电流,它反映二极管反向截止状态。对于2AP7,就是加IOO伏反向电压时,反向电流实际值,应W250微安,此值越小,单向导电性越好。3 .反向击穿电压指二极管加反向电压,当反向电流到达规定的数值时,二极管所加反向电压就是反向击穿电压,它反映二极管反向击穿状态。对于2AP7,就是反向电流到达400微安时,二极管所加反向电压即为反向击穿电压,这电压至少应等

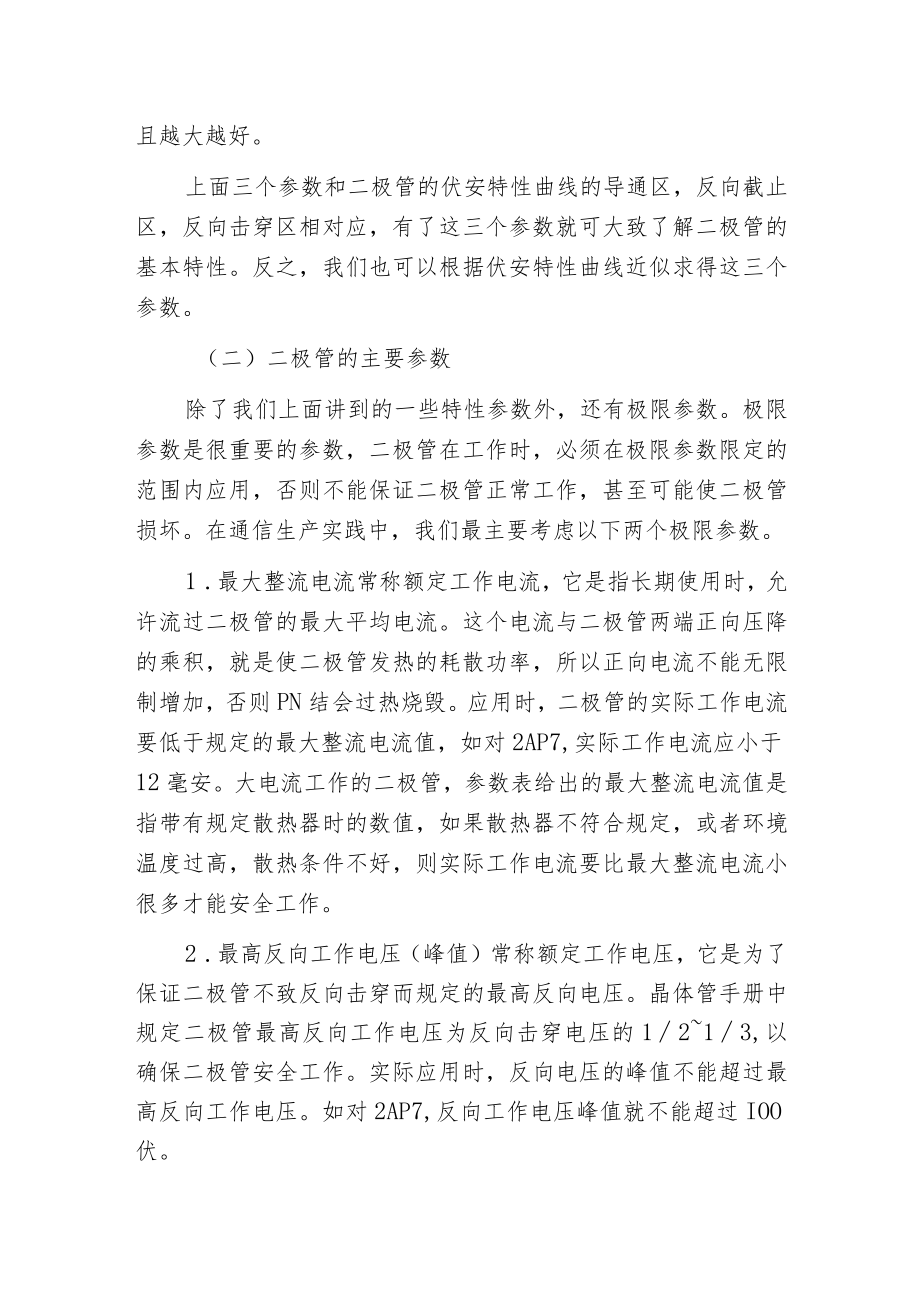

3、于150伏。且越大越好。上面三个参数和二极管的伏安特性曲线的导通区,反向截止区,反向击穿区相对应,有了这三个参数就可大致了解二极管的基本特性。反之,我们也可以根据伏安特性曲线近似求得这三个参数。(二)二极管的主要参数除了我们上面讲到的一些特性参数外,还有极限参数。极限参数是很重要的参数,二极管在工作时,必须在极限参数限定的范围内应用,否则不能保证二极管正常工作,甚至可能使二极管损坏。在通信生产实践中,我们最主要考虑以下两个极限参数。1 .最大整流电流常称额定工作电流,它是指长期使用时,允许流过二极管的最大平均电流。这个电流与二极管两端正向压降的乘积,就是使二极管发热的耗散功率,所以正向电流不能

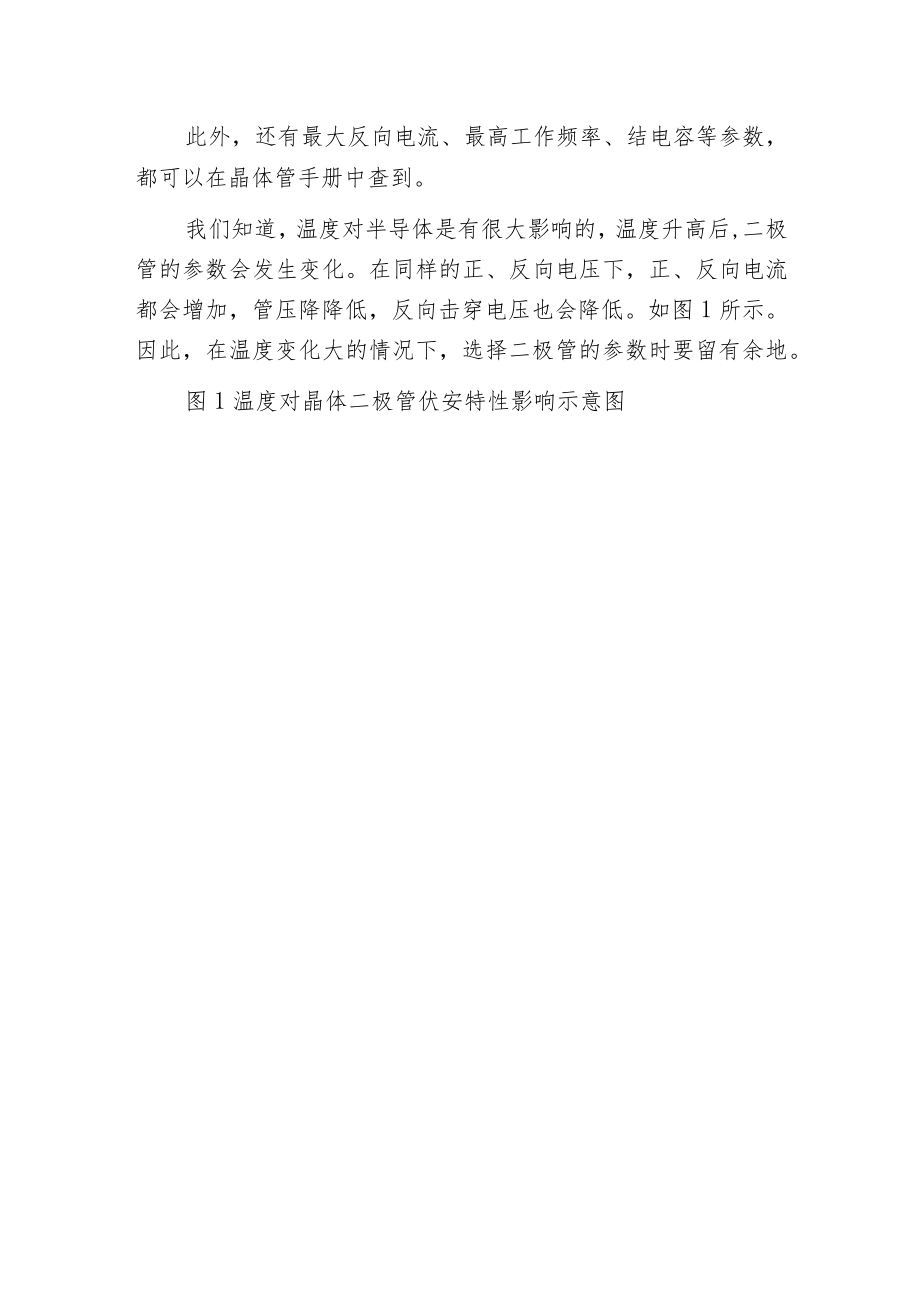

4、无限制增加,否则PN结会过热烧毁。应用时,二极管的实际工作电流要低于规定的最大整流电流值,如对2AP7,实际工作电流应小于12毫安。大电流工作的二极管,参数表给出的最大整流电流值是指带有规定散热器时的数值,如果散热器不符合规定,或者环境温度过高,散热条件不好,则实际工作电流要比最大整流电流小很多才能安全工作。2 .最高反向工作电压(峰值)常称额定工作电压,它是为了保证二极管不致反向击穿而规定的最高反向电压。晶体管手册中规定二极管最高反向工作电压为反向击穿电压的1213,以确保二极管安全工作。实际应用时,反向电压的峰值不能超过最高反向工作电压。如对2AP7,反向工作电压峰值就不能超过IOO伏。此外,还有最大反向电流、最高工作频率、结电容等参数,都可以在晶体管手册中查到。我们知道,温度对半导体是有很大影响的,温度升高后,二极管的参数会发生变化。在同样的正、反向电压下,正、反向电流都会增加,管压降降低,反向击穿电压也会降低。如图1所示。因此,在温度变化大的情况下,选择二极管的参数时要留有余地。图1温度对晶体二极管伏安特性影响示意图
