1、在智能家居实验室建设方案中，人机交互系统是一个相对照较独立的系统.但它的运行即需要其他子系统的支持，同时也想高级服务提供依据.其中的主要交互设备有家居机器人、智能手机、挪移平板、智能视机、健康设备、遥控器、计算机等。1家居机器人Io1人机交互技术在终端机器人中主要提供触摸显示和语音交互方式,并提供摄像头扩展接口，利于更高层次的开辟.触摸显示交互是多媒体技术交互方式的一种，其依托于7寸触摸显示屏进行操作界面的实现和用户触摸输入。目前，在手机、平板等电子消费领域得到了非常广泛的应用。其有一个缺陷是,触摸显示屏安放在机器人的机体结构中，属于机器人的一部份，具体的使用过程不是特殊方便。语音交互是本设计

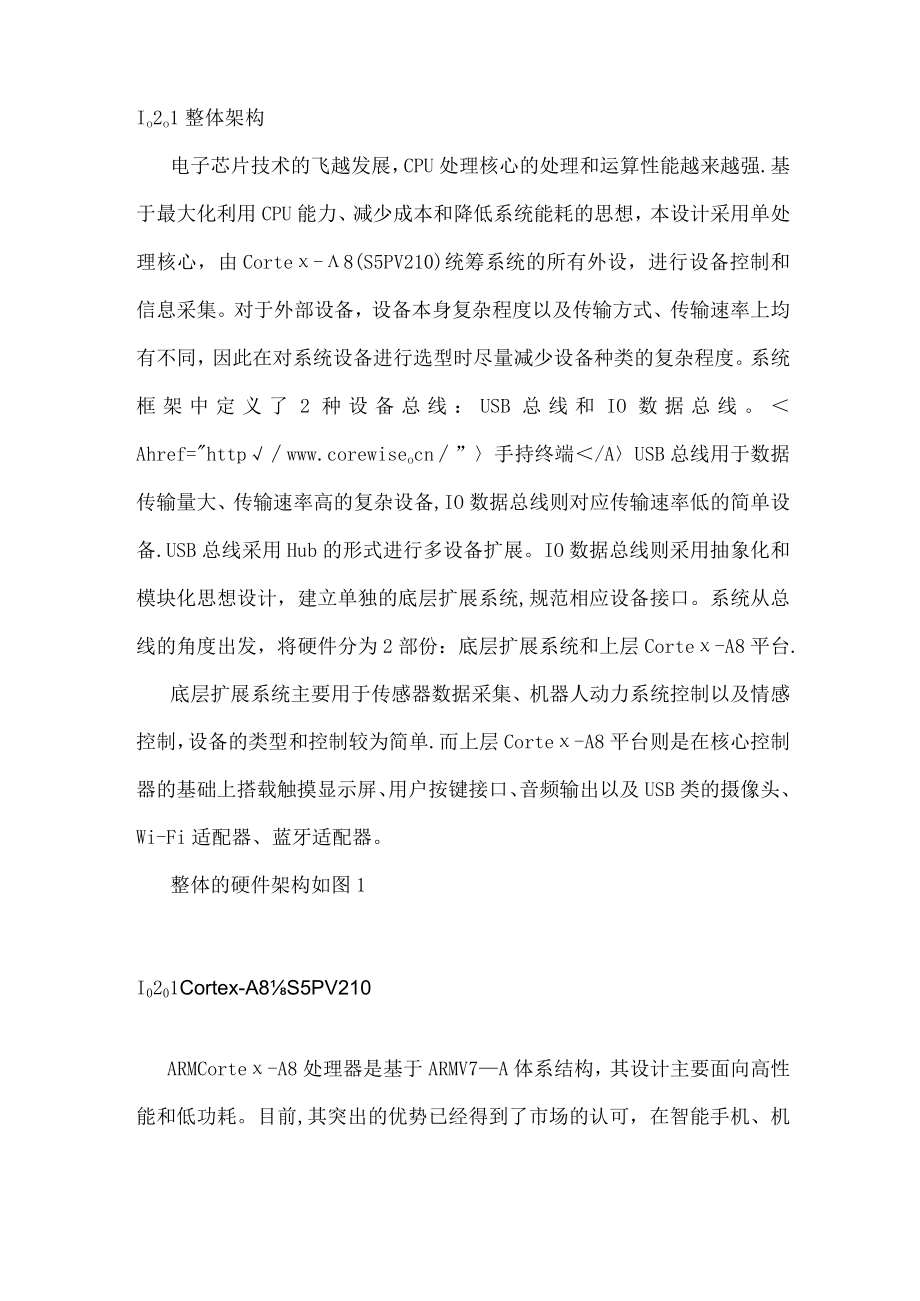

2、中的重要部份，是终端机器人与其他家电设备最大的却别.通过自然语言交流，一方面用户可以非常方便的使用机器人进行家庭中各种设备的控制，另一方面其还能与老人对话，提供心理慰藉，或者用于幼龄儿童的教学。终端机器人中语音交互的方案采用科大讯飞语音云平台进行高效开辟。语音识别的过程为:在本地进行语音采集，将采集的信息发送到语音云端，本地接受来自云端的识别结果在,然后进行智能处理；语音合成的过程为：将要合成的文本发送到语音云端，云端将语音信息返回到本地进行播放。科大讯飞云平台只是提供具体的识别和合成，而怎么让语音识别更智能化则需要进一步的研究。1.2系统硬件Io2o1整体架构电子芯片技术的飞越发展，CPU处
3、理核心的处理和运算性能越来越强.基于最大化利用CPU能力、减少成本和降低系统能耗的思想，本设计采用单处理核心，由Corte-8(S5PV210)统筹系统的所有外设，进行设备控制和信息采集。对于外部设备，设备本身复杂程度以及传输方式、传输速率上均有不同，因此在对系统设备进行选型时尽量减少设备种类的复杂程度。系统框架中定义了2种设备总线：USB总线和IO数据总线。Ahref=httpwww.corewiseocn”手持终端/AUSB总线用于数据传输量大、传输速率高的复杂设备,IO数据总线则对应传输速率低的简单设备.USB总线采用Hub的形式进行多设备扩展。IO数据总线则采用抽象化和模块化思想设计，
4、建立单独的底层扩展系统,规范相应设备接口。系统从总线的角度出发，将硬件分为2部份：底层扩展系统和上层Corte-A8平台.底层扩展系统主要用于传感器数据采集、机器人动力系统控制以及情感控制，设备的类型和控制较为简单.而上层Corte-A8平台则是在核心控制器的基础上搭载触摸显示屏、用户按键接口、音频输出以及USB类的摄像头、Wi-Fi适配器、蓝牙适配器。整体的硬件架构如图1I0201Cortex-A8S5PV210ARMCorte-A8处理器是基于ARMV7A体系结构，其设计主要面向高性能和低功耗。目前,其突出的优势已经得到了市场的认可，在智能手机、机顶盒、数字电视、打印机等终端设备中具有广泛
5、的应用.COrteX-A8处理器的主要特点如下：1)128位SlMD引擎支持高性能媒体处理(NEoN)；2)优化的1级高速缓存和集成的2级高速缓存；4)Thumb-2技术，提高性能并节省指令存储空间；5)动态分支预测，降低分支错误预测的危害；6)完整的内存管理单元(MMi：)；7)JaZeIIe-RCT技术优化即时生产(JIT)和动态自适应编译(DAC)；8)高功效和高性能的内存系统；Mini210s开辟板以CorteXA8的S5PV210为核心控制器。S5VP210是一款高效率、高性能、低功耗的32为RISC处理器,其合用于智能手机和平板电脑等智能终端。S5PV210在CorteX-A8的基
6、础上拓展了多媒体方面的性能,其包含不少强大的硬件编解码功能，内置MFC(MultiFormatCodec)高性能PoWerVRSGX5403D图形引擎和2D图形引擎、IVA3硬件加速器、HDMIvIo3等多媒体相关的处理模块。S5PV210采用584引脚的FCFBGA封装，具有丰富的外围接口如TFTLCD控制器、摄像头接口、MIPIDSI、ATA接口、UART.24通道DMA、定时器、Ahref=http：/wwv.corewise,cn,z)手持机AGPl0、USBHost2.0、USB2。0OTG等。S5PV210同时具有丰富的高质量的外部存储接口,其DRAM支持LPDDR1、DDR2、L
7、PDDR2,FIaSh/ROM支持NNDFlash、NORFlashSRAM等。S5PV210芯片结构图如图2所示。图2S5PV210芯片结构图1.2.2Mini210s开辟平台Mini210s是一款高性能高性价比的COrteX-A8开辟板，搭载三星S5PV210处理器，运行主频可高达IGHz,同时集成PoWerVRSGX540高性能图形引擎。Ahref=whttp:/www.corewise,cnw工业PDAMini210s开辟板配备了512MDDR2内存和4GMLCNNDFlash,其外部应用接口非常丰富如WM8960音频芯片、miniHDMI高清输出、USB200、CMOS摄像头、SDI
8、O、矩阵键盘等接口（详见图415）,其电源电路也支持低功耗待机省电模式。该款开辟板提供开源的Android2o3.1系统源码以及LinUXkernel源码，方便用户进行二次开辟。同时其还提供方便易使用的开辟板烧写工具SUPerbOot,缩短了系统开辟周期。根据终端系统功能设定要求，Mini210s开辟板的板载资源主要使用电阻触摸显示、USBOTG接口、音频接口三个部份。电阻触摸显示接口与7寸一线精准电阻触摸显示屏连接,实现Android系统操作界面的显示和触控操作的检测。WiFi、蓝牙、USB摄像头等设备通过与USBHOST接口连接的USBHub完成基于USB设备的设备扩展。音频部份采用I2S
9、0接口，外接WM8960CODEC解码芯片,提供声音输入和speaker输出（内置D类功放，能直接连接81W扬声器）功能.图3Mini210S接口布局1.3服务内容Io3.1机器人动作及情感表达图4小优机器人的动作和情感是其与其他家居设备的最重要的区别，能够实现更好的人机交互模式。机器人的动作主要包括2类，机器人的正常行走和头部运动.行走控制是在2轮轮系结构上通过控制直流机电实现,机器人可以灵便地进行前进、后退、摆布转等动作.头部运动主要包含了抬头和扭头的动作,2个自由度均通过直流机电实现。机器人相关动作作为服务发布到智能家居服务网关，其他终端可以通过网关或者直接网络连接实现机器人的动作控制。
10、机器人的情感表达是机器人智能性的核心体现。其表现途径主要有三个方面：LED情感输出、机械动作以及语音，通过三者的结合向用户立体地呈现了具体情感。3o2o2网络接入网络是物联网的核心基础之一，是物联网终端的基本特征.物联网终端工作的环境为一个家庭,其面积通常在几十到几百个平方米，因此在选择通信介质时需要选择覆盖面积较大、信号穿透力强的网络通信方式。再则该终端在家庭中大多数情况出于运动状态,通信介质应选取无线类型的。目前，消费市场流行的短距离无线通信方式主要有蓝牙和WiFi。蓝牙和WiFi技术都是工作在全球通用的2.4GHzISM频段,有效解决了挪移终端设备之间以及与IrIternet的通信。普通
11、蓝牙技术的有效通信距离为IOnb新的蓝牙标准4。0能够达到IOOnI以上的超长距离。WiFi的有效通信距离则在几十米，发射功率足够大的情况下能达到IOOnI以上，足够覆盖整个家庭环境。此外,蓝牙的传输速率较低，如果处理视频类的数据时会浮现延迟问题。因此,设计中使用WiFi作为机器人的网络通信介质，连接局域网以及互联网。为了方便TViFi模块的驱动移植,设计中选择的USB接口WiFi模块EDUPEP-8508GSo其采用REALTEK8188CUS芯片,使用802。Iln无线传输技术,传输速率高达150Mbps,内置高精密天线，传输稳定.此外，蓝牙通信在智能设备如手机、医疗健康类设备等中应用广泛
12、，为了支持此类设备终端系统使用USB接口的蓝牙适配器提供蓝牙通信通道。3.2o3智能家居应用在具体的家居环境中，物联网终端一方面作为设备对外发布自己的服务，如动作相关服务、视频服务等（可以根据具体的需求对其进行扩展），其他终端设备可以通过网络方式对其进行服务调用，另一方面终端能够通过网关调用其他设备所提供的服务，例如家电控制的实现。服务调用的实现依托于家庭环境中的网络环境，主要有2种模式：服务器模式和直接连接模式。具体的网络结构如图3所示。服务器模式依托于现有的家居PC网关，家居环境中的各种设备与服务器网关进行连接，网关对设备统一进行管理。当需要控制其他设备时，设备从网关获取控制方式并将控制请
13、求发送到网关，网关接受到请求后先判断目标设备正常后将控制请求发送到目标设备，目标设备接收请求并依情况进行响应.服务器模式优点是能够对设备进行统一管理，设备可以动态增减,但整体结构比较复杂，给家居环境增加了额外的设备开消。直接连接模式中各设备通过网络直接通过物理通信方式发送控制指令和数据直接到达被控设备。由于直接连接模式没有网关对设备进行统一管理，所以在网络环境中必须对设备列表进行固化,不能实现设备的动态添加。但此种模式技术实现简单而且没有额外开消。图3智能家居网络结构图物联网终端机器人对两种网络环境都提供支持。智能家居控制时,终端通过WebSerViCe协议与网关通信,实现具体设备的控制。同时
14、终端也可以通过Wifi与家电控制终端直接连接，终端机器人通过SOCket通信传递控制指令，家电控制终端通过Wifi转RS232模块将SoCket信息转化为串口数据，处理模块接收控制指令后进行相应操作.终端机器人作为设备时，建立网络监听，接受相应的控制信息即可进行响应3o2o5智能提醒及应用扩展人到老年后随着年龄的增加记忆力不断退化，往往会浮现遗忘需要完成的事情或者是忘记吃药等现象.针对这一老年人的实际需求，物联网终端机器人具有智能提醒的功能。用户根据需要通过语音命令或者设置界面进行事件的设定,设置内容主要包括时间和事件内容，当到达预定时间时机器人将进行相关时间的语音提示并在AndrOid系统窗
15、口推送时间提醒消息。智能提醒服务主要是基于时间、时间提醒的应用，针对老人的心理慰藉问题也可以开辟语音相关治疗软件.事实上，Android系统拥有非常庞大的应用APP商店，涵盖了健康、保健、娱乐、教育等多个方面,用户根据自身的需求对应用程序进行定制，而且应用商店中的绝大多数软件都是可以免费使用的。对于一些专有性较强的应用，开发者根据具体的需求使用过AndroidSDK以及相关工具即可开辟。而且其上层应用开辟几乎彻底与底层硬件相独立，大大缩小了开辟难度。也正是由于强大的应用商店库和高效开辟性，终端机器人实现选择搭载Android操作系统。2智能手机2o1智能手机的人机交互方式智能手机作为物联网家居
16、中的一个重要的智能终端，在人机交互上有多种体现方式。常见的就有感应器、触摸屏、物理按键、加速度感应器、环境光线感应器、距离感应器、陀螺仪、指南针、GPS、摄像头、时钟、录音以及常规的数据输入口(2/3/4G数据、WIFK蓝牙、数据线).(1)触摸屏触摸屏是大家所熟知的命令输入设备，已经发展出全套的多手指手势，用于自然的命令输入.在智能手机上使用的最多的是点击、长按、横滑、拖动，以单指手势为主.两指以上的手势并不太适合手机，因为常见的持机方式是单手持机.多指手势比较适合平板电脑。(2)传感器现在的挪移操作系统都提供了对传感器的支持，如果硬件设备提供了这些传感器，目前支持的传感器有加速度传感器、光线传感器、压力传感器、方向传感器、磁场传感器、温度传感器等,通过这些传感器，用户可以很方便的获得手机
