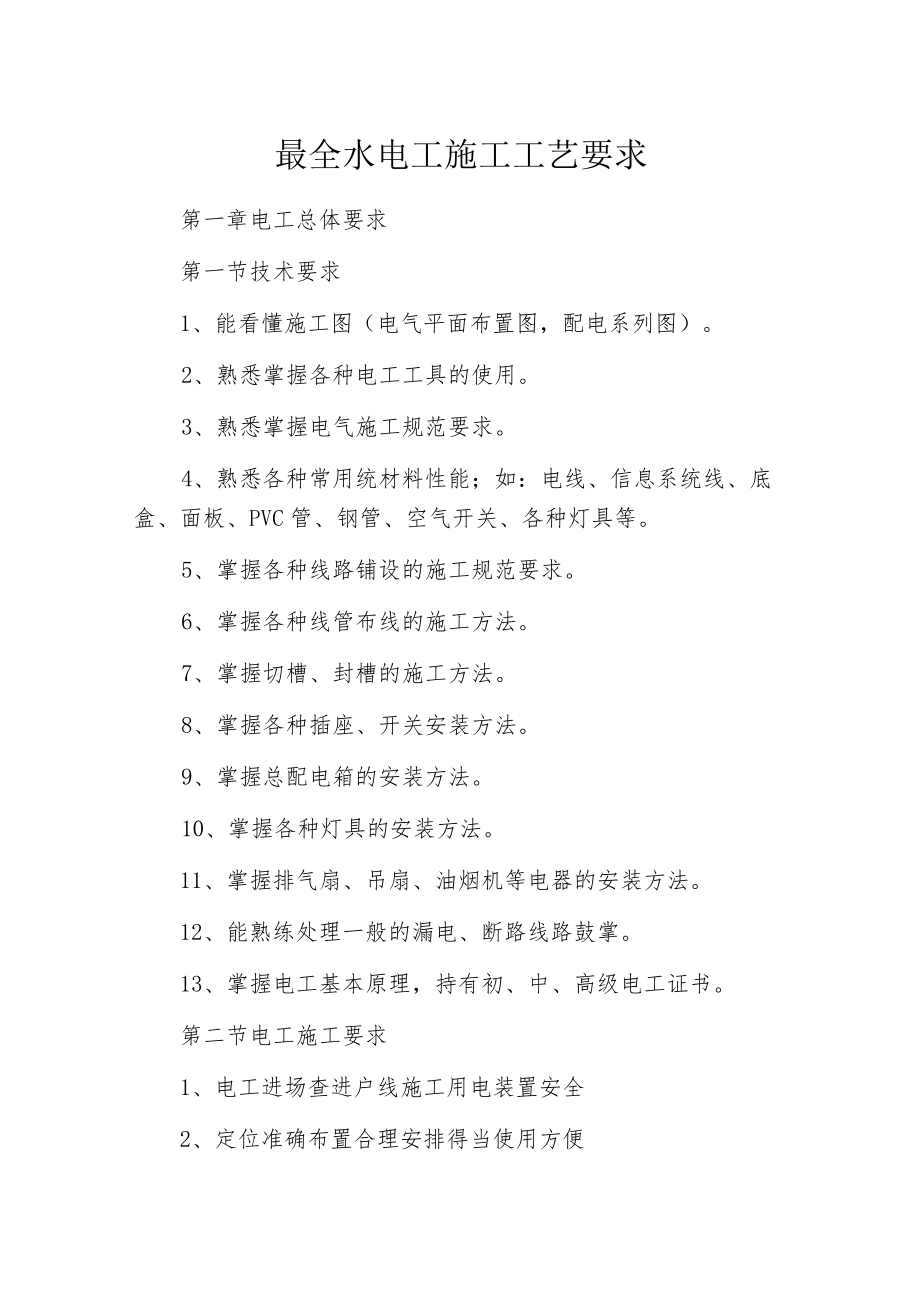

1、最全水电工施工工艺要求第一章电工总体要求第一节技术要求1、能看懂施工图（电气平面布置图，配电系列图）。2、熟悉掌握各种电工工具的使用。3、熟悉掌握电气施工规范要求。4、熟悉各种常用统材料性能；如：电线、信息系统线、底盒、面板、PVC管、钢管、空气开关、各种灯具等。5、掌握各种线路铺设的施工规范要求。6、掌握各种线管布线的施工方法。7、掌握切槽、封槽的施工方法。8、掌握各种插座、开关安装方法。9、掌握总配电箱的安装方法。10、掌握各种灯具的安装方法。11、掌握排气扇、吊扇、油烟机等电器的安装方法。12、能熟练处理一般的漏电、断路线路鼓掌。13、掌握电工基本原理，持有初、中、高级电工证书。第二节电
2、工施工要求1、电工进场查进户线施工用电装置安全2、定位准确布置合理安排得当使用方便3、切槽平直深度适合底盒平整埋设平稳4、承重构造不得乱动梁不打洞柱不穿孔5、布线敷设排列整齐分线三通直管直通6、电线穿管多小适中线码固定线管均匀7、布线分色火线为红零线为兰地线双色8、线路保护盒用锁头绕梁蜡管天花软管9、严禁杜绝回路借线中途接线借用老线10、使用空调安热水管装微波炉应设专线Ih电器线路间隔距离留有余地相隔合适12、沙浆封槽用水湿润不高出墙不露出管13、安装吊灯顶棚固定膨胀螺栓牢固可靠14、插座开关横平竖直外形美观通电灵敏15、总配电箱漏电开关空气开关保护安全16、灯具安装合理得当美化环境室内通明第
3、四节注意事项一、物业管理方面1、办理好施工许可证再进场，施工人员证件要齐全。身份证、上岗证、电工证、出入证、暂住证都应办齐。2、了解物业有关规定，如允许施工的时间，施工要求，供电方面的要求。二、进场要检查进户线，不适宜的进户线应通知业主,采取相应的措施。三、承重构造，箭力墙、梁、柱，不得随意打孔穿洞。四、不得随便拆掉门铃、观察器、防盗设施线路。五、电视、电脑等分配器应安装在便于检查的地方。必须埋设在墙内时，应安置在空接线盒内，便于检修。六、施工现场保持清洁卫生，切槽后的垃圾随时清理干净。七、注意施工安全，杜绝施工隐患，特别安全用电设施配置要齐全。八、遵守公司各项施工现场规章制度及物业管理制度。
4、九、注意保护业主原有的财物。十、对业主应礼貌，对同仁应尊重，对工种要配合。第二章电工作业前期工程第一节开工准备1、熟悉施工图，对电气平面布置图，配电系统图看懂看透。2、核对施工图与现场实际情况是否相符，发现问题及时提出，以利更改。3、到施工现场观察地形情况，对梁、柱、板、箭力墙如何绕道走线，做到心中有数。4、检查各种电工用具是否齐全及工具的状况。5、拟定施工进度计划，确定进场人员，应保质保量按时完工。6、检查进户线，不适宜的进户线应通知业主，采取相应的措施。7、作好材料预算：2.5mm2T0mm2的电线，电视、电脑、音响线，底盒、PVC管或钢管、管卡、钢钉、软管、蜡管、配电箱及配件各种材料的需
5、用量。8、依据施工图合同业主确定：插座、开关、电视、电脑、音响、空调、冰箱、油烟机、排气扇、热水管、微波炉及各种灯具等的位置，并在相应位置上作好标记。第二节切槽与配管一、切槽1、根据已确定的各种电气的位置和线路走向开展切槽。2、切槽应弹线，用切割机开展切槽，做到平直美观、规范，深度适宜，一般线管埋设后底于墙面O.5公分为宜。3、切底盒槽孔时应方正、平直，不得打穿墙体。4、埋设总配电箱盒是不得打穿洞。5、承重构造，箭力墙、梁、柱不的额打孔穿洞。二、配管1、塑料管敷设（1）、线管敷设排列整齐，用线码固定线管，塑料管应为阻燃材料。（2）、线管敷设分线处用三通，直管连接用直通，管口及其各连接处均应密封
6、，管口应平整、光滑，管与盒（箱）等器件应采用插入法连接。（3）、当线路暗配时，电线保护管宜沿最近的路线敷设，并应减少弯曲。（4）、线管的弯曲处，不应用折皱，凹陷和裂缝，且弯曲程度不应大于管处径的1O%o、管线的弯曲半径应符合以下规定：a、当线路明配时，弯曲半径不宜小于外径的6倍，当两个接线盒间只有一个弯曲时，弯曲半径不宜小于管外径的10倍。b、当线路暗接时，弯曲半径不应小于管外径的6倍,当埋设于地下或墙内时，其弯曲半径不应小于管外径的10倍。（6）、当线管敷设遇以下情况之一时，中间应增设接线盒或拉线盒，且接线盒或拉线盒的位置应便于穿线。a、管长度每超过30M,无弯曲；b、管长度每超过2OM,有
7、一个弯曲；c、管长度每超过15M,有两个弯曲；d、管长度每超过8M,有三个弯曲。、在TNS,TNCS系统中，当金属电线保护管，金属盒（箱），塑料电线保护管，塑料盒（箱）混合使用时，金属管和金属盒（箱）必须与保护地线（PE线），有可靠的电气连接，即接地保护应可靠。、底盒埋设，应先上好琐头，洒水湿润合槽，用水泥沙浆固定，底盒平面墙，用水平尺测定水平，如有两个或两个以上的底盒并列排放，之间的间隙，一般松本底盒间隙为6-8,格莱玛为1012mm为宜。、插座离地面最低不宜小于30Omnl,照明开关高度不宜小于1300mmo(io)、天花上的灯线用软管保护，过梁线用蜡管保护，进底盒用琐头保护。QD、电视、
8、电脑线应单独敷设保护线管，禁止与电源线同线管，并与导线管相隔IOOmm左右为宜，还应预留检修口。、混凝土天棚灯线也应用蜡管或胶布缠绑开展保护,不得裸露。2、钢管敷设(1)、潮湿场所和埋于地面的电线保护管，应采用厚壁钢管或防液型可挠金属电线保护管，干燥场所的电线保护管宜采用薄壁钢管或可挠金属电线保护管。(2)、钢管的内壁、外壁均应做防腐处理，采用镀锌钢管时，锌层剥落处应涂防腐漆，设计有特殊要求时，应按设计规定开展防腐处理。(3)、钢管不应有折扁和裂缝，管内应无铁屑毛刺，切断口应平整，管口应光滑。（4）、钢管的连接应符合以下要求:a、采用螺纹连接时，管端螺纹长度不应小于管接头长度的1/2；连接后，
9、其螺纹宜外露2-3扣，螺纹表面应光滑，无缺损。b、采用套管连接时,套管长度宜为管外径的L5-3倍，管与管对口处庆位于套管的中心。套管采用焊接时，焊缝应牢固严密，采用紧定螺钉连接时，螺钉应拧紧，在振动的场所，紧定螺钉应有防松动措施。c、镀锌钢管和薄壁钢管应采用螺纹连接或套管紧定螺钉连接，不应采用熔焊连接。d、钢管连接处的管内表面应平整、光滑。（5）、钢管与盒（箱）或设备的连接应符合以下要求：a、暗配的黑色钢管与盒（箱）连接可采用焊接连接,管口宜高出盒（箱）内壁3-5mm,且焊后应补涂防腐漆；明配钢管或暗配的镀锌钢管与盒（箱）连接应采用琐紧螺母或护圈帽固定，用琐紧螺母固定的管端螺纹宜外露琐紧螺母2
10、-3扣。b、当钢管与设备直接连接时，应将铅印敷设到设备的接线盒内。c、当钢管与设备间连接时，对室内干燥场所，钢管端部宜增设电线保护软管或挠金属电线保护管后引入设备的连接线盒内，且钢管口应扎严密，对潮湿场所，钢管端部应增设防水弯头，导线应加套保护软管，经弯成滴水弧状后再引如设备的接线盒。d、与设备连接的钢管管口与地面的距离宜大于200mm。、钢管的接地连接应符合以下要求：a、当黑色钢管采用螺纹连接时，连接处的两端应焊接接地线或采用专用接地线长跨接。b、镀锌钢管或可挠金属电线保护管的跨接接地线宜采用专用接地线长跨接，不应采用熔焊连接。(7)、安装电器的部位应设置接线盒。、明配钢管应排列整齐，固定点
11、应均匀，钢管管长间距应合适，管长与终端，弯头中点。电气器具或盒(箱)边缘的距离宜为150-500mm。第三节布线1、对穿管敷设的绝缘导线，其额定电压不应低于500V。2、管内穿线宜在抹灰工程完毕后开展，穿线前，应将线管内的积水及杂锈去除干净。3、布线应分色，火线为红色，零为兰色，地线为双色，灯的控制线为绿色。4、严禁杜绝，回路借线，中途接线，借用原有老线。5、空调、热水器、微波炉等用电量较大的设备应设专线。6、不同回路、不同电压等级和交流与直流的导线，不能穿在同一根管内，但以下几种情况或设计有特殊规定除外：a、电压低于50V及以下的回路。b、同一台设备的电机回路和无干扰要求的控制回路。c、照明
12、花灯的所有回路。d、同类照明的几个回路，可穿入同一根管内，但管内导线总数不应超过管内径2/3,不应多于8根。7、导线在管内不应有接头和扭结，接头应设在接线盒内。8、布线完工后，应开展各回路线的绝缘检查，绝缘电阻值应符合现行国家标准电气装置按安装工程电气设备交接试验标准的有关规定，并作好记录。9、布线完工后，保护地线（PE线）连接应可靠，对带有漏电保护装置的线路应作模拟动作试验，并作好记录。10、布线完工后，经质检员检测合格后，方可封槽，采用强度登记不低于MlO的水泥沙浆封槽，封槽前洒水湿润槽内，沙浆表面应平整，不得高出墙面，也不得露线管。第三章电工作业后期工程第一节插座、开关安装一、插座安装1
13、、插座的安装高度应符合设计规定，当无设计规定时，应符合以下要求：a、距地面高度不宜小于1.3%托儿所、幼儿园及小学校不宜小于1.8m,同一场所安装的插座高度一致。b、车间及试验室的插座安装高度距地面不宜小于0.3m,家居暗装的插座最底距地面不宜小于0.3%同一室内安装的插座高度不宜大于5mm；并列安装的一样型号的插座高度不宜大于Immoc、落地插座应具有牢固可靠的保护盖板。2、插座的接线符合以下要求：a、单相两孔插座，面对插座的右孔或上孔与相线相接，左孔或下孔与零线相接；单相三孔插座，面对插座的右孔与相线相接，左孔与零线相接。b、单相三孔，三相四孔及三相五孔插座的接地线或接零线均应接在上孔。插
14、座的接地端子不应与零线端子直接连接。c、当交流、直流或不同电压等级的插座安装在同一场所时，应有明显区别，且必须选择不同构造，不同规格和不能互换的插座，其配套的插头，应按交流、直流或不用电压等级区别使用。d、同一场所的三相插座，其接线的相位必须一致。e、电视、电脑等通信设备插座，应用万用表测量线路后再行接线安装。3、暗装的插座应采用专用盒，专用盒的四周不应有空隙，且盖板应端正，并紧贴墙面。4、在潮湿场所，应采用密封好的防水防溅式插座。5、电视、电脑、分配器应安装在容易检修的地方,必须埋设在墙内时应安置在空线接线盒内便于检修。二、开关安装1、安装在同有场所的开关，宜采用同一系列的产品，开关的通断位
15、置应一致，且操作灵敏，接触可靠。2、开关安装的位置应便于操作，开关的边缘距门框的距离宜为0.15-0.2m,开关距地面高度不宜小于1.3mo3、并列安装的一样型号开关距地面高度应一致，高度差不应大于Imn1;同一室内安装的开关高度差不应大于5mmo4、相线应经开关控制，民用住宅除双控外，一般不设床头开关。5、暗藏的开关应采用专用盒，专用盒的四周不应有空隙，且盖板应端正，并紧贴墙面。第二节灯具安装1、灯具及其配件应齐全，并无机械损伤、变形，油漆剥落和灯罩破裂等缺陷，安装前应于检查。2、灯具不得直接安装在可燃构件上，当灯具表面高温部位靠近可燃物时，应采取隔热、散热措施。3、对装有白炽灯泡的吸顶灯具，灯泡不应紧帖灯罩，当灯泡与绝缘台之间的距离小于5mm时，灯泡与绝缘台之间应采取隔热措施。4、凡天花板上安装吸顶灯具，如：厨房、卫生间，应预先在天花板龙骨上搭好固定架，然后再安装吸顶灯具,防止脱落。5、接线时相线进开关，通过开关进灯头，零线直接进灯头，螺口类头相线不应接外壳。6、灯具的安装应符合以下要求：a、采用钢管做灯具的吊杆时，钢管内径不应小于IOnIm,钢管壁厚不应小于1.5mmob、吊链灯具的灯线不应受
