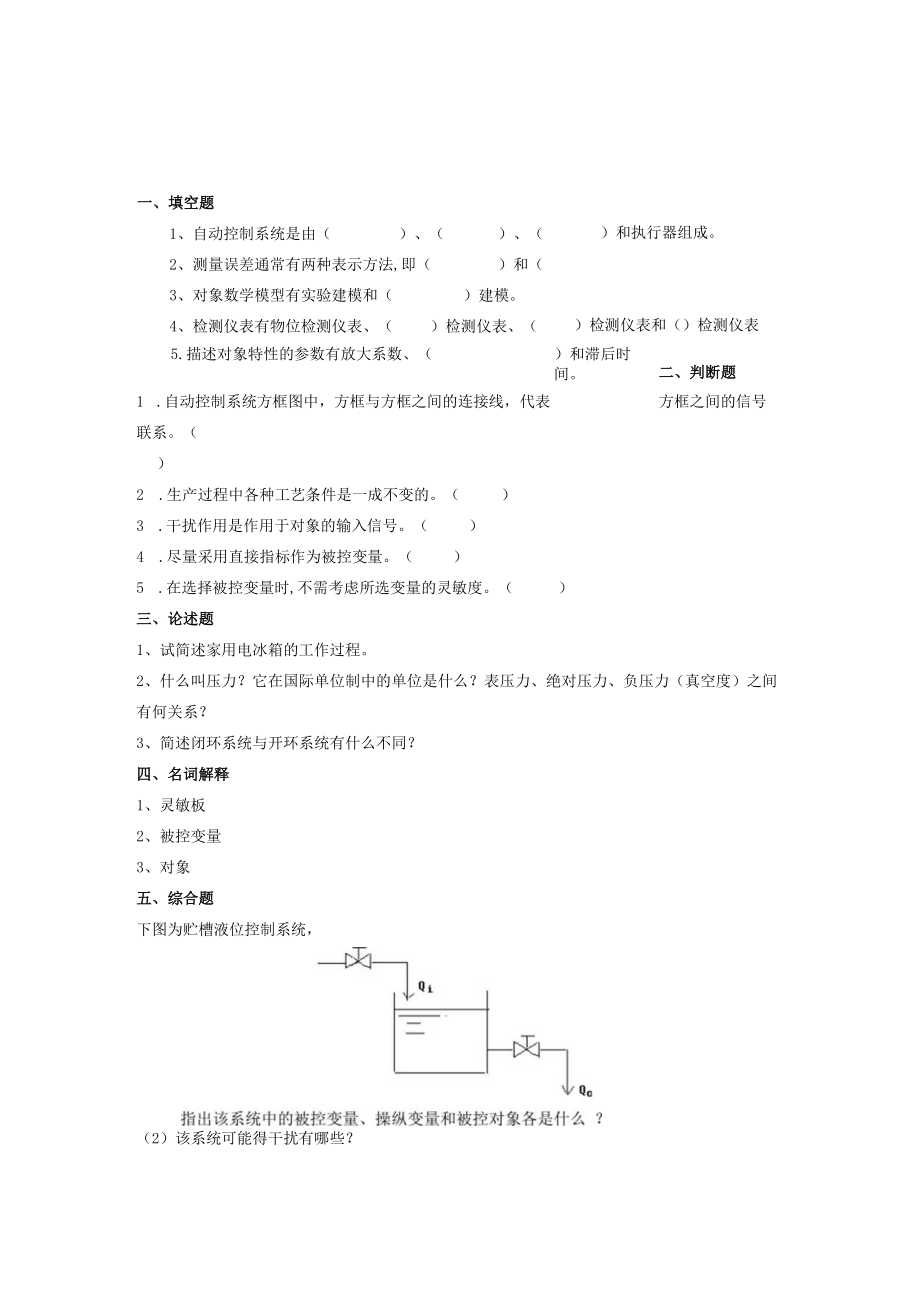

1、）和执行器组成。）检测仪表和（）检测仪表一、填空题1、自动控制系统是由（）、（）、（2、测量误差通常有两种表示方法,即（）和（3、对象数学模型有实验建模和（）建模。4、检测仪表有物位检测仪表、（）检测仪表、（5.描述对象特性的参数有放大系数、（）和滞后时间。二、判断题1 .自动控制系统方框图中，方框与方框之间的连接线，代表方框之间的信号联系。（）2 .生产过程中各种工艺条件是一成不变的。（）3 .干扰作用是作用于对象的输入信号。（）4 .尽量采用直接指标作为被控变量。（）5 .在选择被控变量时,不需考虑所选变量的灵敏度。（）三、论述题1、试简述家用电冰箱的工作过程。2、什么叫压力？它在国际单位
2、制中的单位是什么？表压力、绝对压力、负压力（真空度）之间有何关系？3、简述闭环系统与开环系统有什么不同？四、名词解释1、灵敏板2、被控变量3、对象五、综合题下图为贮槽液位控制系统，（2）该系统可能得干扰有哪些？（3）该系统的控制通道是指什么？（4）试画出该系统的方框图。一、填空题1、被控对象，测量变送装置，控制器（注：答案顺序可以任意变化）2、绝对误差，相对误差（注：答案顺序可以任意变化）3、机理4、压力，流量，温度（注：答案顺序可以任意变化）5、时间常数三、判断题1-5X三、论述题1、家用电冰箱是属于温度的断续控制过程,其目的是使冰箱内的温度控制在某一范围内。当冰箱内的温度高于某一上限值时，
3、由温度检测元件通过控制电路,使压缩机启动,从而使温度下降。当冰箱内温度降到某一下限值时,温度检测元件通过控制电路,使压缩机停止工作,从而使冰箱内的温度由于周围环境温度的影响而逐渐上升。如此反复,压缩机时而启动,时而停止,使冰箱内温度在一定范围内作周而复始的变化。2、压力是指均匀垂直地作用在单位面积上的力。压力的单位为帕斯卡，简称帕（用）o表压=绝对压力-大气压力。真空度（或负压）=大气压力-绝对压力。3、开环系统：自动机在操作时，一旦开机，就只能是按照预先规定好的程序周而复始地运转。这时被控变量如果发生了变化，自动机不会自动地根据被控变量的实际工况来改变自己的操作。闭环系统：有针对性地根据被控
4、变量的变化情况而改变控制作用的大小和方向，从而使系统的工作状态始终等于或接近于所希望的状态。四、名词解释1、灵敏板：一般为温度变化最灵敏的板,称为灵敏板。2、被控变量：生产过程中要保持恒定（或是按一定规律变化）的变量。3、对象：在自动控制系统中，将需要控制其工艺参数的生产设备或机器叫做被控对象，简称对象。五、综合题（1）被控对象：贮槽：被控变量：贮槽中水的液位；操纵变量：出水流量。（2）可能得干扰：进水流量（3）控制通道：由出水流量变化到贮槽中水液位变化的通道。（4）方框图:一、填空题1、自动控制系统过渡过程品质指标有最大偏差、过渡时间、（）、（）和（）O2、自动化仪表具有自动检测系统、自动信
5、号联锁保护系统、自动操纵及自动开停车系统和（）系统.3、对象数学模型有实验建模和（）建模。4、检测仪表有物位检测仪表、（）检测仪表、（）检测仪表和（）检测仪表5.描述对象特性的参数有放大系数、（）和（）二、判断题1 .自动控制系统方框图中，方框与方框之间的连接线，代表方框之间的物料联系。（）2 .生产过程中各种工艺条件是一成不变的。（）3 .干扰作用是作用于对象的输出信号。（）4 .尽量采用直接指标作为被控变量。（）5 .在选择被控变量时,不需考虑所选变量的灵敏度。（）三、简答题1、什么是被控变量，被控变量的选择原则什么？2、什么叫压力？，它在国际单位制中的单位是什么？表压力、绝对压力、负压力
6、（真空度）之间有何关系？3、简述闭环系统与开环系统有什么不同？四、名词解释1、操纵变量2、对象3、反馈五、综合题下图为一蒸汽加热器温度控制系统（1）指出该系统中的被控变量、操纵变量和被控对象各是什么？（2）该系统可能得干扰有哪些？（3）该系统的控制通道是指什么？（4）试画出该系统的方框图。裁汽融加热器的温超筋化工仪表及自动化复习资料二答案一、填空题1、衰减比，余差，振荡周期或频率（注：答窠顺序可以任意变化）2、自动控制3、机理4、压力，流量，温度（注：答案顺序可以任意变化）5、时间常数，滞后时间（注：答案顺序可以任意变化）二、判断题l-5三、简答题1、被控变量：生产过程中希望借助自动控制保持恒
7、定值（或按一定规律变化）的变量称为被控变量。被控变量的选择原则：（1）被控变量应能代表一定的工艺操作指标或能反映工艺操作状态，一般是工艺过程中较重要的变量。（2）被控变量在工艺操作过程中经常要受到一些干扰影响而变化。为维持其恒定，需要较频繁的调节。（3）尽量采用直接指标作为被控变量。当无法获得直接指标信号，或其测量和变送信号滞后很大时，可选择与直接指标有单值对应关系的间接指标作为被控变量。（4）被控变量应能被测量出来，并具有足够大的灵敏度。（5）选择被控变量时，必须考虑工艺合理性和国内仪表产品现状。（6）被控变量应是独立可控的O2、压力是指均匀垂直地作用在单位面积上的力。压力的单位为帕斯卡，简
8、称帕（用）o表压=绝对压力-大气压力。真空度（或负压）=大气压力-绝对压力。3、开环系统：自动机在操作时，一旦开机，就只能是按照预先规定好的程序周而复始地运转。这时被控变量如果发生了变化，自动机不会自动地根据被控变量的实际工况来改变自己的操作。闭环系统：有针对性地根据被控变量的变化情况而改变控制作用的大小和方向，从而使系统的工作状态始终等于或接近于所希望的状态。四、名词解释1、操纵变量：在自动控制系统中，把用来克服干扰对被控变量的影响，实现控制作用的变量称为操纵变量。1、对象：在自动控制系统中，将需要控制其工艺参数的生产设备或机器叫做被控对象，简称对象。3、反馈：系统的输出变量是被控变量,但是

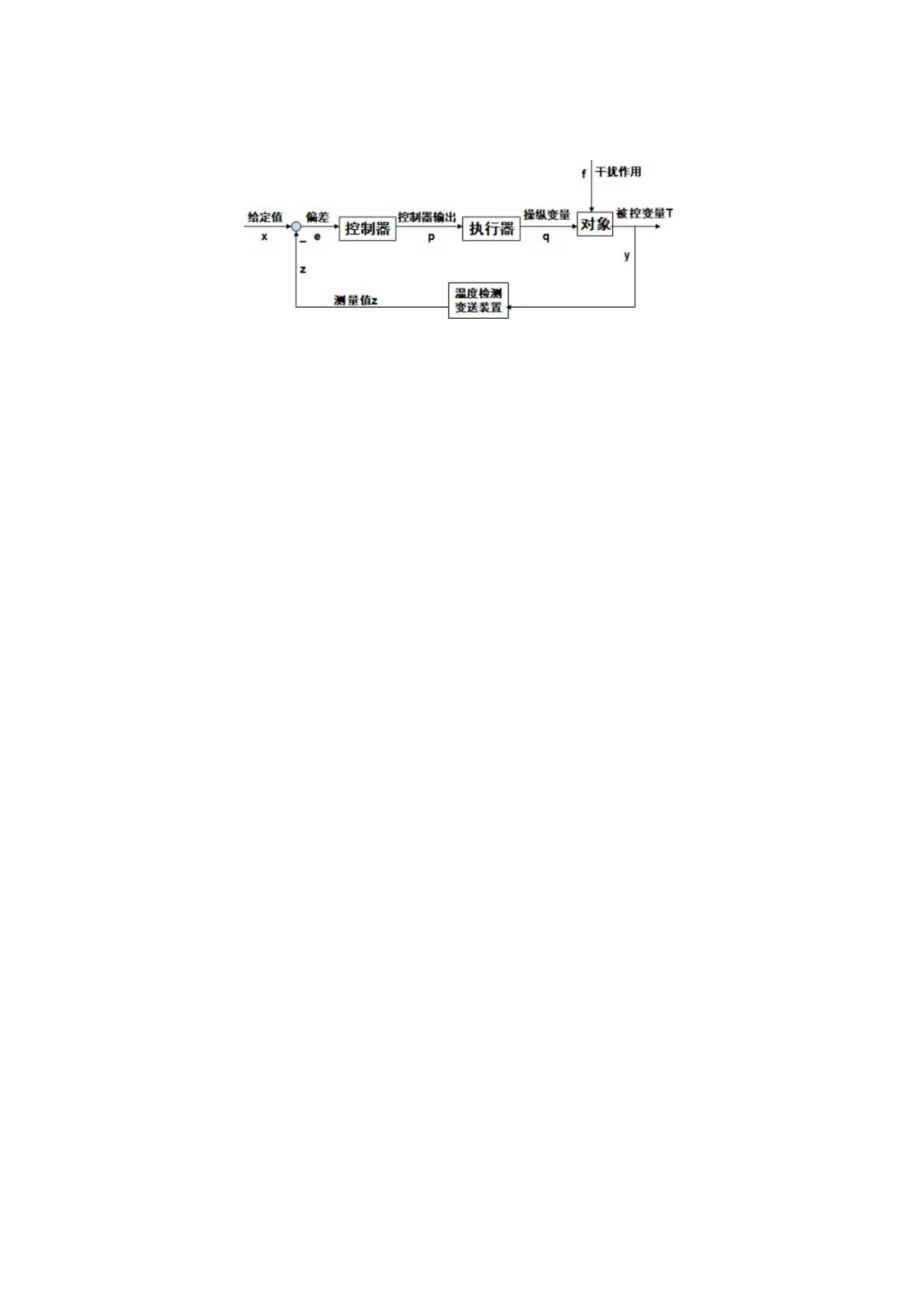

9、它经过测量元件和变送器后,又返回到系统的输入端,与给定值进行比较。这种把系统（或环节）的输出信号直接或经过一些环节重新返回到输入端的做法叫做反馈。五、综合题（1）被控对象：蒸汽加热器；被控变量：被加热物料的出口温度；操纵变量：加热蒸汽的流量O（2）可能得干扰：加热蒸汽压力；冷物料的流量及温度；加热器内的传热情况（如结垢情况）；环境温度变化等。（3）控制通道：由加热蒸汽流量变化到热物料的温度变化的通道。（4）方框图：、一、填空题1、热电偶般都是在自由端温度为（）度时进行分度的。2、自动化仪表具有自动检测系统、自动信号和联锁保护系统、（）系统、（）系统。）建模。）检测仪表、（）控制、（）控制、（）
10、检测仪表和）控制以及它3、对象数学模型有实验建模和（4、检测仪表有物位检测仪表、（）检测仪表5、控制器的控制规律有位式控制、（们的组合形式。二、判断题1 .方框图中的每一方块都代表一个具体的装置。（）2 .操纵变量由干扰通道施加在对象上,起着破坏作用,使被控变量偏离给定值。（）3 .干扰作用是作用于对象的输出信号。（）4 .尽量采用间接指标作为被控变量。（）5 .要求对象控制通道的时间常数T大一些,使之反应灵敏、控制及时,从而获得良好的控三、简答题1、什么是操纵变量，操纵变量的选择原则什么？2、什么叫压力？，它在国际单位制中的单位是什么？表压力、绝对压力、负压力（真空度）之间有何关系？3、什么
11、是控制器的控制规律？控制器有哪些基本控制规律？4、简述热电偶温度计的测温原理？，使用热电偶温度计为什么要进行冷端温度补偿？其冷端温度补偿的方法有几种？四、名词解释1、对象2、被控变量3、参数估计4、滞后现象一、填空题1、0；2、自动操纵及自动开停车；自动控制（注：答案顺序可以颠倒）3、机理4、压力，流量，温度（注：答案顺序可以任意变化）5、比例，积分，微分（注：答案顺序可以任意变化）二、判断题1-5X三、简答题1、操纵变量：在自动控制系统中，把用来克服干扰对被控变量的影响，实现控制作用的变量称为操纵变量。操纵变量的选择原则：操纵变量应是可控的，即工艺上允许调节的变量，操纵变量一般应比其他干扰对
12、被控变量的影响更加灵敏。在选择操纵变量时，除了从自动化角度考虑外，还要考虑工艺的合理性与生产的经济性2、压力是指均匀垂直地作用在单位面积上的力。压力的单位为帕斯卡，简称帕（尸）。表压=绝对压力大气压力。真空度（或负压）二大气压力绝对压力。3、控制器的控制规律是指控制器的输出信号与输入信号之间的关系。控制器基本控制规律：位式控制（其中以双位控制比较常用）、比例控制（P）、积分控制（I）、微分控制（D）及它们的组合形式，如比例积分控制（PI）、比例微分控制（PD）和比例积分微分控制（PID）o4、热电偶温度计是以热电效应为基础的测温仪表。在实际生产中，冷端温度往往不是0C,而是某一温度白，这就引起测量误差。因此，必须对冷端温度进行修正。四、名词解释1、对象：在自动控制系统中，将需要控制其工艺参数的生产设备或机器叫做被控对象，简称对象。2、被控变量：生产过程中要保持恒定（或是按一定规律变化）的变量。3、参数估计：这种在已知模型结构的基础上,通过实测数据确定数学表达式中某些参数的方法,称为参数估计。4、滞后现象：有的对象,在受到输入作用后,被控变量却不能立即而迅速地变化,这种现象称为滞后现象。
