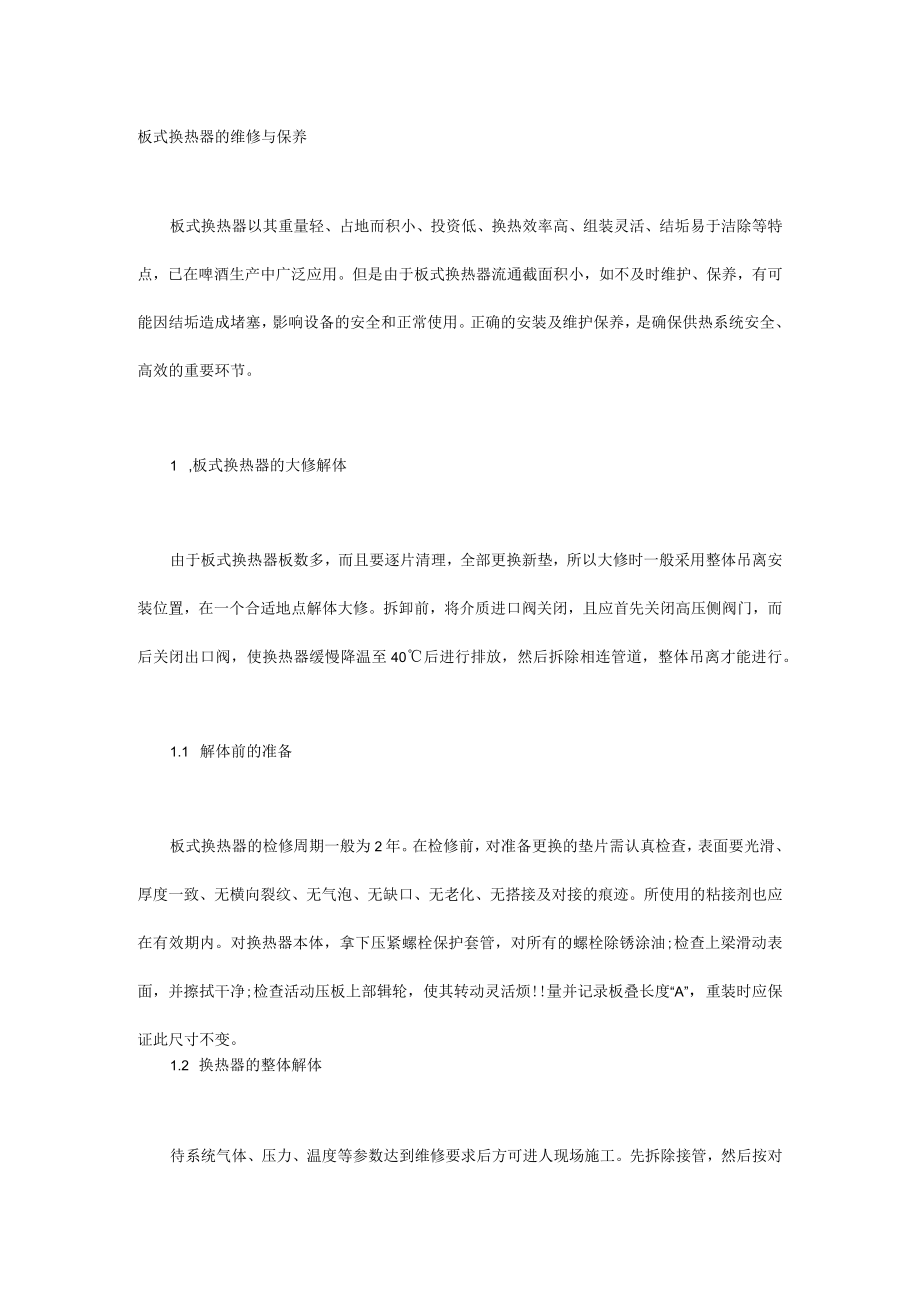

板式换热器的维修与保养.docx_第1页
第1页 / 共5页

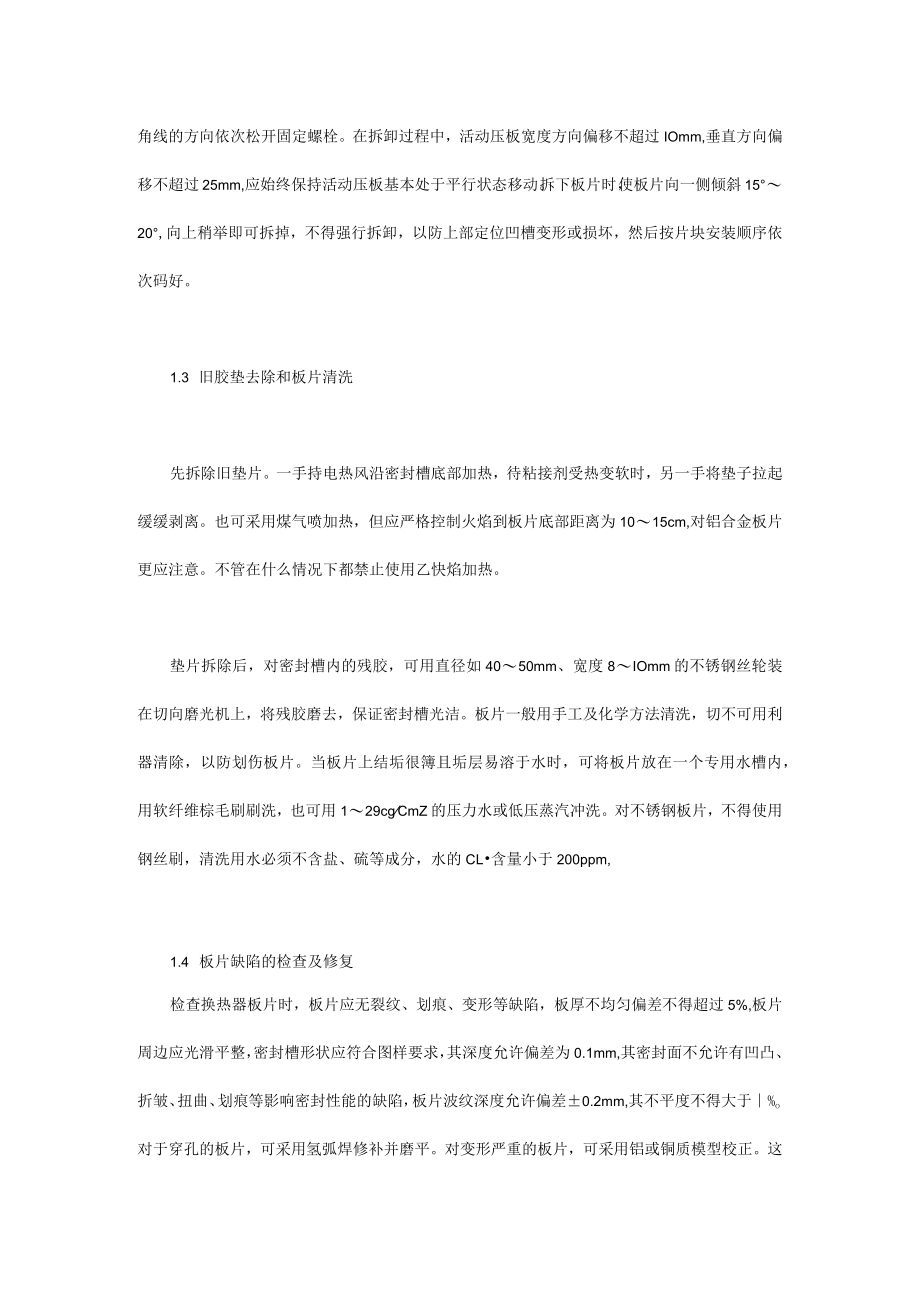

板式换热器的维修与保养.docx_第2页
第2页 / 共5页

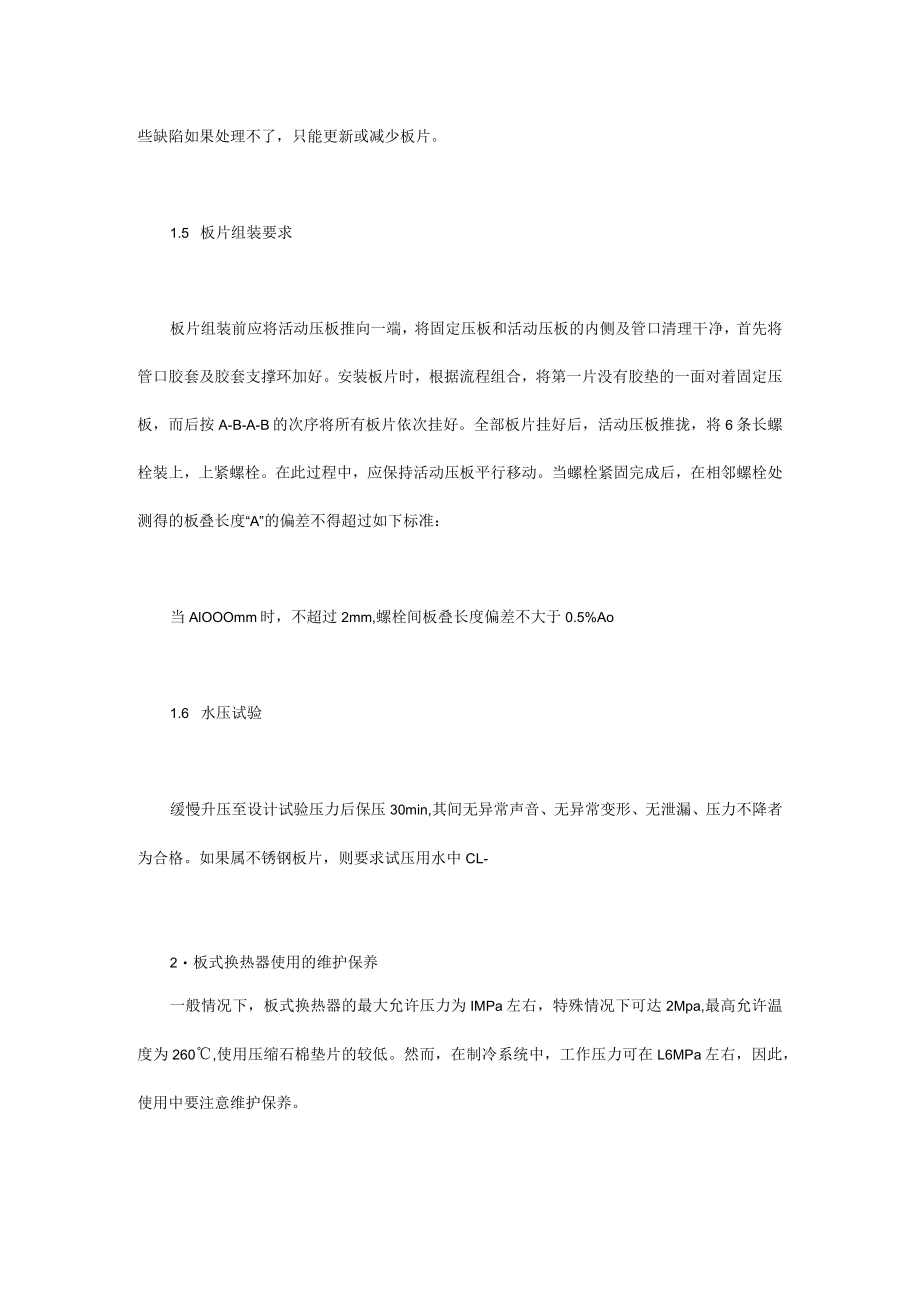

板式换热器的维修与保养.docx_第3页
第3页 / 共5页
板式换热器的维修与保养.docx_第4页
第4页 / 共5页
板式换热器的维修与保养.docx_第5页
第5页 / 共5页
亲,该文档总共5页,全部预览完了,如果喜欢就下载吧!
资源描述

《板式换热器的维修与保养.docx》由会员分享,可在线阅读,更多相关《板式换热器的维修与保养.docx(5页珍藏版)》请在第壹文秘上搜索。

1、板式换热器的维修与保养板式换热器以其重量轻、占地而积小、投资低、换热效率高、组装灵活、结垢易于洁除等特点,已在啤酒生产中广泛应用。但是由于板式换热器流通截面积小,如不及时维护、保养,有可能因结垢造成堵塞,影响设备的安全和正常使用。正确的安装及维护保养,是确保供热系统安全、高效的重要环节。1 ,板式换热器的大修解体由于板式换热器板数多,而且要逐片清理,全部更换新垫,所以大修时一般采用整体吊离安装位置,在一个合适地点解体大修。拆卸前,将介质进口阀关闭,且应首先关闭高压侧阀门,而后关闭出口阀,使换热器缓慢降温至40后进行排放,然后拆除相连管道,整体吊离才能进行。1.1 解体前的准备板式换热器的检修周

2、期一般为2年。在检修前,对准备更换的垫片需认真检查,表面要光滑、厚度一致、无横向裂纹、无气泡、无缺口、无老化、无搭接及对接的痕迹。所使用的粘接剂也应在有效期内。对换热器本体,拿下压紧螺栓保护套管,对所有的螺栓除锈涂油;检查上梁滑动表面,并擦拭干净;检查活动压板上部辑轮,使其转动灵活烦!量并记录板叠长度“A”,重装时应保证此尺寸不变。1.2 换热器的整体解体待系统气体、压力、温度等参数达到维修要求后方可进人现场施工。先拆除接管,然后按对角线的方向依次松开固定螺栓。在拆卸过程中,活动压板宽度方向偏移不超过IOmm,垂直方向偏移不超过25mm,应始终保持活动压板基本处于平行状态移动。拆下板片时,使板

3、片向一侧倾斜1520,向上稍举即可拆掉,不得强行拆卸,以防上部定位凹槽变形或损坏,然后按片块安装顺序依次码好。1.3 旧胶垫去除和板片清洗先拆除旧垫片。一手持电热风沿密封槽底部加热,待粘接剂受热变软时,另一手将垫子拉起缓缓剥离。也可采用煤气喷加热,但应严格控制火焰到板片底部距离为1015cm,对铝合金板片更应注意。不管在什么情况下都禁止使用乙快焰加热。垫片拆除后,对密封槽内的残胶,可用直径如4050mm、宽度8IOmm的不锈钢丝轮装在切向磨光机上,将残胶磨去,保证密封槽光洁。板片一般用手工及化学方法清洗,切不可用利器清除,以防划伤板片。当板片上结垢很簿且垢层易溶于水时,可将板片放在一个专用水槽

4、内,用软纤维棕毛刷刷洗,也可用129cgCmZ的压力水或低压蒸汽冲洗。对不锈钢板片,不得使用钢丝刷,清洗用水必须不含盐、硫等成分,水的CL含量小于200ppm,1.4 板片缺陷的检查及修复检查换热器板片时,板片应无裂纹、划痕、变形等缺陷,板厚不均匀偏差不得超过5%,板片周边应光滑平整,密封槽形状应符合图样要求,其深度允许偏差为0.1mm,其密封面不允许有凹凸、折皱、扭曲、划痕等影响密封性能的缺陷,板片波纹深度允许偏差0.2mm,其不平度不得大于%o对于穿孔的板片,可采用氢弧焊修补并磨平。对变形严重的板片,可采用铝或铜质模型校正。这些缺陷如果处理不了,只能更新或减少板片。1.5 板片组装要求板片

5、组装前应将活动压板推向一端,将固定压板和活动压板的内侧及管口清理干净,首先将管口胶套及胶套支撑环加好。安装板片时,根据流程组合,将第一片没有胶垫的一面对着固定压板,而后按A-B-A-B的次序将所有板片依次挂好。全部板片挂好后,活动压板推拢,将6条长螺栓装上,上紧螺栓。在此过程中,应保持活动压板平行移动。当螺栓紧固完成后,在相邻螺栓处测得的板叠长度“A”的偏差不得超过如下标准:当AlOOOmm时,不超过2mm,螺栓间板叠长度偏差不大于0.5%Ao1.6 水压试验缓慢升压至设计试验压力后保压30min,其间无异常声音、无异常变形、无泄漏、压力不降者为合格。如果属不锈钢板片,则要求试压用水中CL-2

6、板式换热器使用的维护保养一般情况下,板式换热器的最大允许压力为IMPa左右,特殊情况下可达2Mpa,最高允许温度为260,使用压缩石棉垫片的较低。然而,在制冷系统中,工作压力可在L6MPa左右,因此,使用中要注意维护保养。1.7 换热板块内部结垢的防止对板式换热器内的垢样分析表明,主要存在如下问题:I)循环水侧板片表面结垢严重,垢层底部较硬,表层较厚,为灰白色的疏松沉积泥沙,严重处板片波纹槽填满。2)循环水侧冲积异物较多,主要由絮状物、腐化物和水系统填料碎片等聚集而成,造成片间流体通道多处局部堵塞。其解决办法是:I)冷却水中杂质过多时应配置过滤器,建议在蒸发器热泵少水通道内使用蒸储水,中性水等纯净水。2汝口果循环水的硬度偏高,应预先进行软化。1.8 内部换热板块的防冻裂板式换热器作为蒸发器使用时,蒸发器温度低于OC即会造成板间水结冰,使整台板式换热器冻裂。对此采取的防护措施为:1)作为蒸发器使用时,应用可靠的防冻机电保护。2)选用具有适当流量差,可靠的流量开关;安装吸气管路低压控制开关可防止由于制冷剂损耗过大造成的不良后果;安装一个锁定计时器,对低压控制以适当延迟,在起动时克服有害关闭;用热气旁通阀把部分压缩机排气吸人蒸发器口处,保持吸气压力在一个预定的水平上,如与吸气管路低压开关联合使用,效果将会更好。
