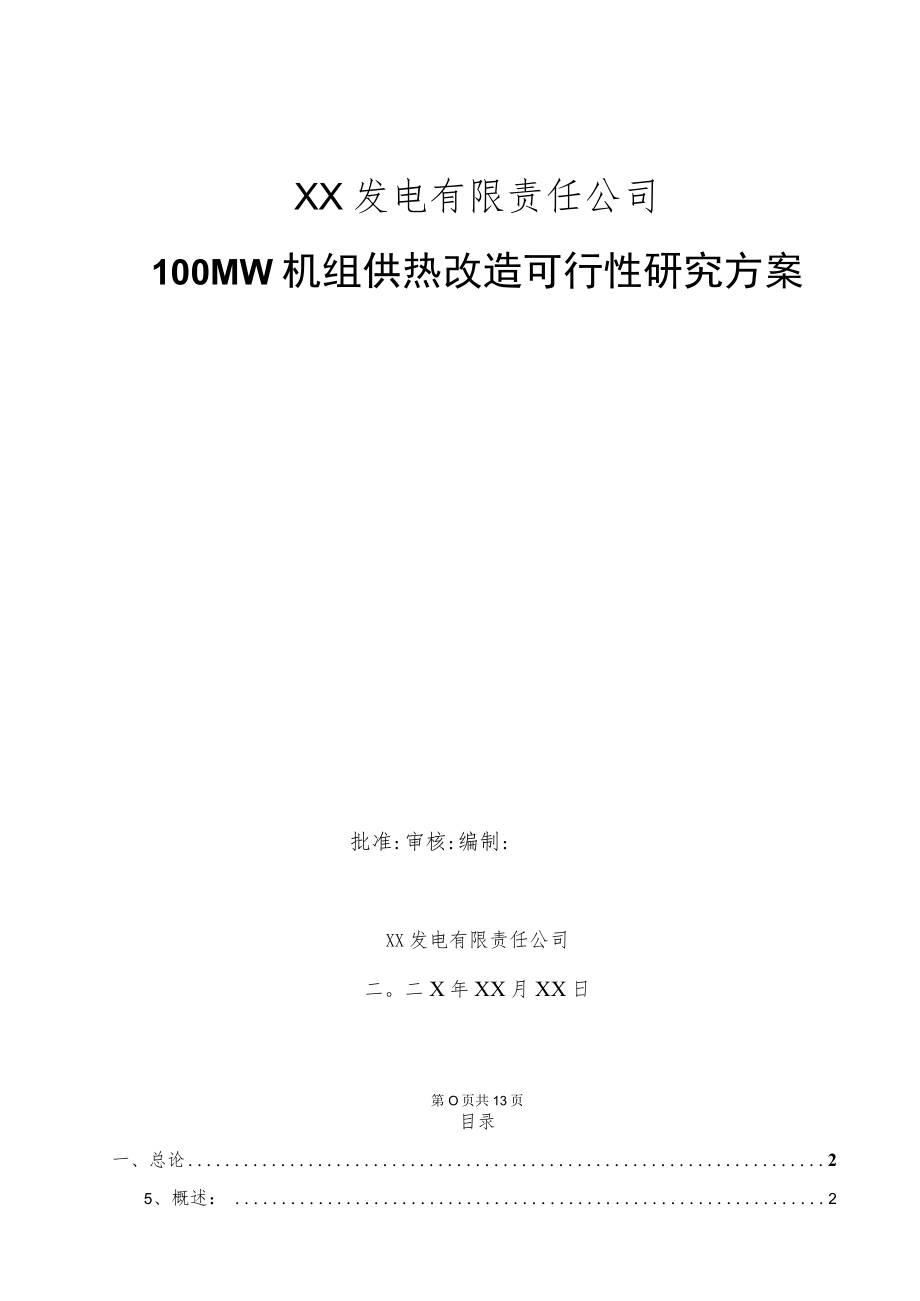

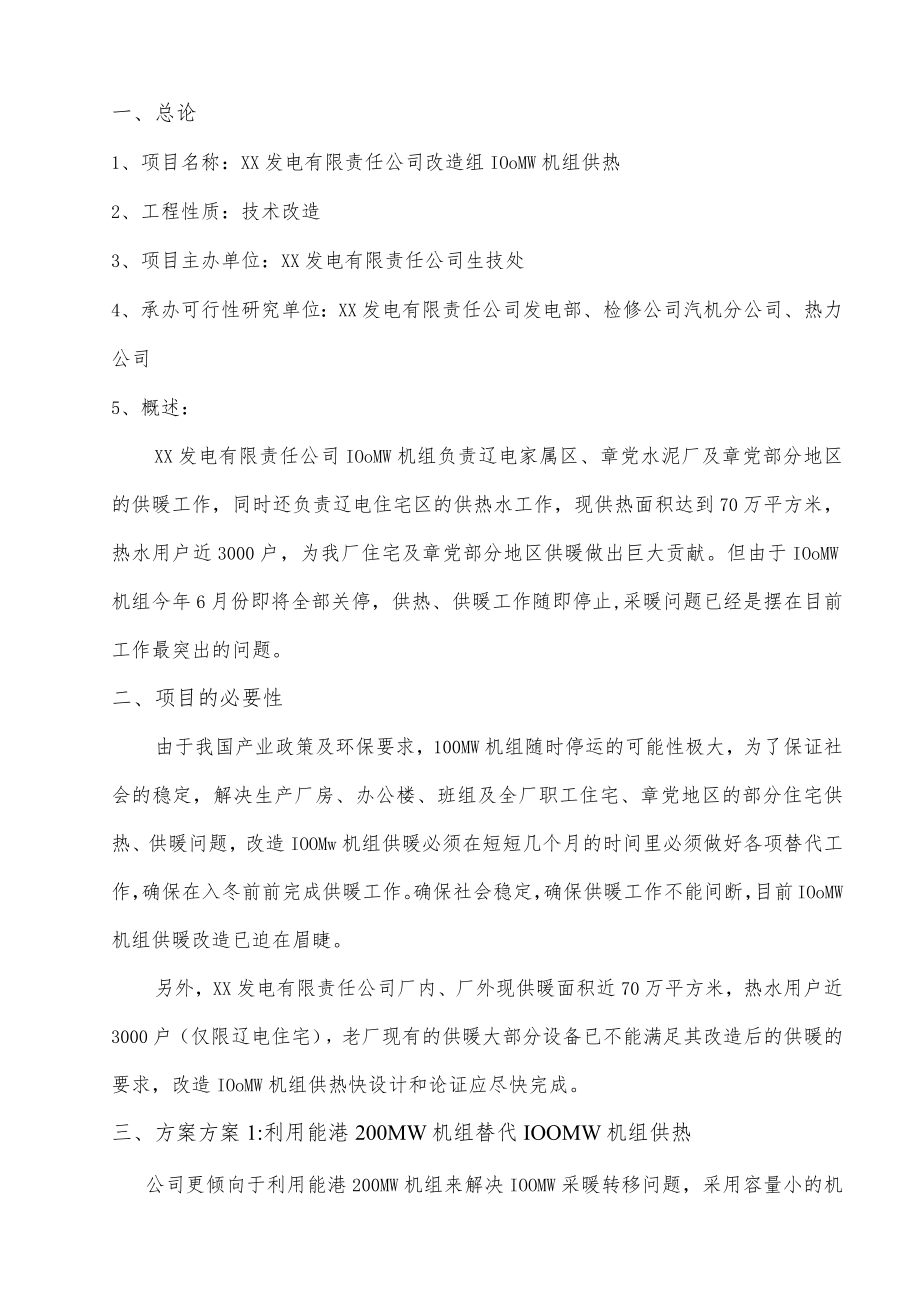

1、XX发电有限责任公司100MW机组供热改造可行性研究方案批准:审核:编制:XX发电有限责任公司二。二X年XX月XX日第O页共13页目录一、总论25、概述：2二、项目的必要性2四、方案方案2：利用3100MW机组替代IoOMW机组供热的方案论证34.1 老厂目前采暖配置情况如下：34.2 50MW机组供热最大输出热量(按08年1月份统计输出热量)54.431(K)MW机组替代IooMW机组供热改造方案7五、3100MW机组供热可行性研究费用概算8五、改造条件10六、项目的投资及资金来源10一、总论1、项目名称：XX发电有限责任公司改造组IOoMW机组供热2、工程性质：技术改造3、项目主办单位：X
2、X发电有限责任公司生技处4、承办可行性研究单位：XX发电有限责任公司发电部、检修公司汽机分公司、热力公司5、概述：XX发电有限责任公司IOoMW机组负责辽电家属区、章党水泥厂及章党部分地区的供暖工作，同时还负责辽电住宅区的供热水工作，现供热面积达到70万平方米，热水用户近3000户，为我厂住宅及章党部分地区供暖做出巨大贡献。但由于IOoMW机组今年6月份即将全部关停，供热、供暖工作随即停止,采暖问题已经是摆在目前工作最突出的问题。二、项目的必要性由于我国产业政策及环保要求，100MW机组随时停运的可能性极大，为了保证社会的稳定，解决生产厂房、办公楼、班组及全厂职工住宅、章党地区的部分住宅供热、
3、供暖问题，改造IOOMw机组供暖必须在短短几个月的时间里必须做好各项替代工作，确保在入冬前前完成供暖工作。确保社会稳定，确保供暖工作不能间断，目前IOoMW机组供暖改造已迫在眉睫。另外，XX发电有限责任公司厂内、厂外现供暖面积近70万平方米，热水用户近3000户（仅限辽电住宅），老厂现有的供暖大部分设备已不能满足其改造后的供暖的要求，改造IOoMW机组供热快设计和论证应尽快完成。三、方案方案1:利用能港200MW机组替代IOOMW机组供热公司更倾向于利用能港200MW机组来解决IOOMW采暖转移问题，采用容量小的机组供热比较经济；而且更有利于国家的环保、节能政策，有利于200Mw机组长期经济运
4、行。四、方案方案2：利用310OMW机组替代IOOMW机组供热的方案论证4.1老厂目前采暖配置情况如下：4.Ll采暖除氧器压力水温水箱容积水箱长度安装位置0.02MPa100-105oC50m37m16.5m汽源参数：最大用汽量：2.975th汽温：300。C汽压：0.98MPa4.1.2供热水除氧器压力水温水箱容积水箱长度安装位置0.018MPa100105C30m35.8m16.5m汽源参数：最大用汽量：1.7th汽温：300。C汽压0.98MPa4.L3采暖加热器数设备受热面积管束压力壳体压力备注#1加热器320m20.98MPa0.3MPa#2加热器320m20.98MPa0.3MPa
5、#3加热器320m20.98MPa0.3MPa#4加热器124.2m20.98MPa0.3MPa前置加热器90m31.6MPa1.OMpa章党加热器90m22台汽源参数：辽电最大用汽量：34.48Th抚顺县最大用汽量：13.6Th;汽温：140。C汽压：SOlMpa总受热面积:1084.2m24.1.4采暖循环水泵设备#13循环水泵#4、5循环水泵备注流量350mh200m3h扬程26m50m正常运行：正常运行：台数：2大泵+1小泵（最大）循环量：900m34.1.5章党地区循环水泵参数流量扬程备注#1、2循环水泵170m3h60m3台正常运行：正常运行：台数：2台；循环量：340m34.1.
6、6采暖补水泵参数流量扬程备注#1采暖补水泵50m3h32m#2供热补水泵100m3h32m#3供热补水泵170m3h47.6m正常运行：台数：最大补水：200f7h；正常运行：台数：转#1+#2或#3泵4.L7热水补水泵参数设流量扬程备注热水补水泵100m3h50m3台正常运行：台数：2台最大补水75fh正常运行：台数：转2台泵4.L8供热水泵参数设钎_流量扬程备注供热水泵100m3h50m3台正常运行：台数：2台正常运行：台数:转2台泵（高峰）4. 1.8采暖疏水泵备#1、2疏水泵#3疏水泵.备注流量11.94m3h43m3h扬程90m90m正常运行：台数：2台最大疏水量：50m正常运行：台
7、数：转2台小泵4个加热器全投4.250MW机组供热最大输出热量（按08年1月份统计输出热量）4.2.1 辽电住宅区的供热量热网加热器的进汽量按疏水量统计：25653T/月=34.48Th热量按参数P：0.096Mpa；T：140；h：2756.77；疏水按85其h：355Kj/Kg每小时的供热:34.48Th2200KjKg1000=75.856Gj3. 2.2抚顺县的住宅区的供热量每小时供水量：循环泵的额定出力576Th80%=460.2T/h每小时的供热：460.2T/hX4.18668X供热水At（最大15.8。C）1000=30.48Gj4. 2.3热网补水热量每小时供水量：147.7
8、5T/h每小时的供热：147.75ThX327KjKg（按热水78。C计算的焰值）1000=48.3Gj老厂总计每小时输出热量为75.856+30.48+48.3=154.636Gj4.33100MW机组供热计算3. 3.1按额定负荷厂用汽工况下采用四抽供热其参数：P：0.793Mpa；T：326oC；h：3112.9Kj/Kg；采暖疏水按85。C其h：355Kj/Kg每小时的供汽：Dj=154.636(3112.79-355)1000=56.068T/h4. 3.2按额定负荷厂用汽工况采用五抽供热其参数：P：0.286Mpa；T：213.6；h：2893.4Kj/Kg；采暖疏水按85其h：3
9、55Kj/Kg每小时的供汽:Dj=154.636(2894.12-355)1000=60.90Th4.3310OMW机组替代IooMW机组供热条件5. 3.1汽源条件431.1方案1：3100MW机组替代IOOMW机组供热可采用两台机参数为：0.8Mpa,温度250330。C的经现有的四段抽汽减温器供采暖加热器，其设计的厂用汽量为50m;正常由一台机供汽，另一台备用或补充，能够满足目前154.636Gj的供热要求。疏水经疏水泵回收至两台机除氧器，同时，将原有的310OMW机组热水暖气取消，由改造后的采暖供给；厂区汽暖保留。目前按额定负荷厂用汽工况下设计，四抽的负荷包括：厂用汽为50Th;小机用
10、汽4L79Th;除氧器用汽48.59Th,如果采用四抽供汽代采暖还欠6.068T/h,但可以考虑将厂区供暖疏水、连排、定排的残余热量来补足。5.3. L2方案2：如果热网供热面积维持目前状况，采用直接供暖方式，如果利用五抽供汽，按额定负荷厂用汽工况下设计，五抽的负荷包括：厂用汽为35Th;#5加抽汽为37Th;可采用关小#5加进汽满足采暖的要求，但由于凝结水温度的降低对除氧器及机组的安全影响，要进一步的论证。建议采用#4次抽汽作为采暖加热器的供热汽源，一方面长远考虑机组供热利用中低压导管改造，另一方面施工后续运行更灵活、更可靠两台3IOOMW机组水塔冬季最大补水量为：1053nh夏季最大补水量
11、为1422m3h,冬季供暖补给水系统可以满足要求。供采暖补水可取至两台机凝汽器循环水出口母管联络门中间，4.4310OMW机组替代IOoMW机组供热改造方案4.4.1方案方案1：采暖系统所有的设备原地不动，将3100MW机组四抽汽源接引到IOOMW机组采暖系统，铺设三条管道：一条426X10mm四抽供汽管道;一条159X10mm补水管道；一条4108X1Omin回收疏水管道，三条管道长度约300米；配电设备老厂关停后保留足够的用电容量，老厂厂房进行防寒处理。预计两次改造费用为：一一万元。待四期项目成型后老厂厂房平整时再进行二次转移改造，4.4.2方案方案2：将现有的采暖系统设备全部转移到310
12、0MW机组，将能用的设备布置到3100MW机组厂房内外，目前的采暖加热器的设计温度、压力不能满足新汽源的要求，按现有换热面积更换四台加热器，新增三台大流量循环水泵提高扬程，部分管道加粗，将采暖原除氧器利用，放置在23米两台机除氧器之间（但厂房载荷是否加固须要有关部门进一步论证）。采暖加热器、循环水泵、疏水泵及所属热控、配电设备设在老厂及3100MW机组之间的#2炉南侧定排平行西侧，做为采暖首站，采暖间采用钢架结构，并考虑四期扩建后连接供暖提供便利条件。并将两台机连排扩容器疏水回收，经原热网加热器加热采暖补水，将两台机定排扩容器排汽改造回收，做为采暖循环水回水一级加热（如图所示）。预计搬迁及部分
13、改造费用为：一一万元4.4.2方案方案3：3100MW机组替代IOOMW机组供热，考虑采暖的未来发展，采暖供热面积将由目前的70万平方米增加到200万平方米，将3IOOMW机组完全改造为供热机组，机组全面进行采暖改造，并将现有的直供采暖方式改为双环采暖方式，所有的采暖设备系统全部更新预计改造费用为：一一万元五、310OMW机组供热可行性研究费用概算5.1施工方案1：采暖系统所有的设备原地不动费用概算序号项目名称主要参数数量费用（万元）备注1.供汽管道42610mm；400oC1.6Mpa500m15.02.补水管道15910mm；801.6Mpa500m3.疏水管道10842001.6Mpa4
