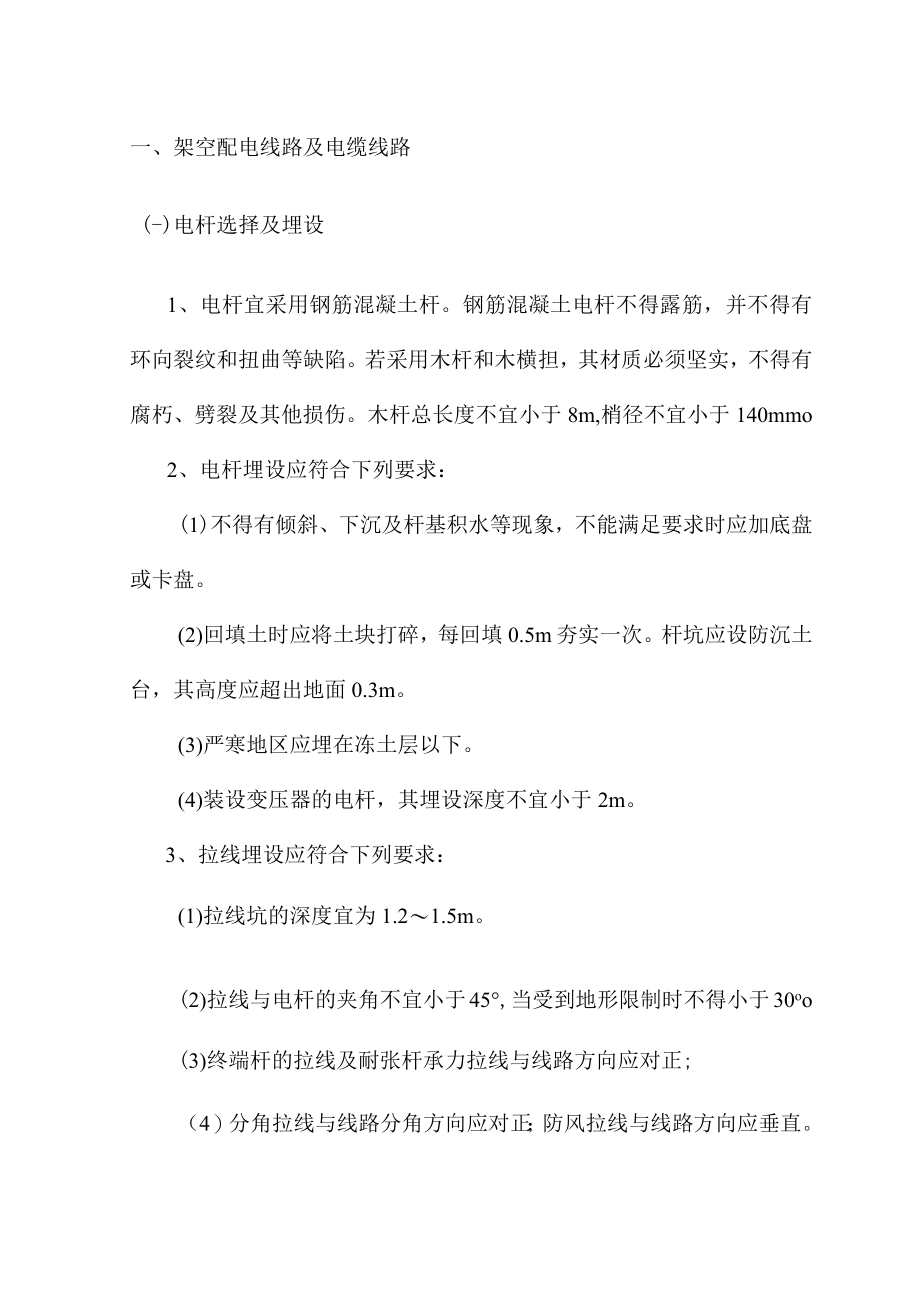

1、一、架空配电线路及电缆线路(-)电杆选择及埋设1、电杆宜采用钢筋混凝土杆。钢筋混凝土电杆不得露筋，并不得有环向裂纹和扭曲等缺陷。若采用木杆和木横担，其材质必须坚实，不得有腐朽、劈裂及其他损伤。木杆总长度不宜小于8m,梢径不宜小于140mmo2、电杆埋设应符合下列要求：(1)不得有倾斜、下沉及杆基积水等现象，不能满足要求时应加底盘或卡盘。(2)回填土时应将土块打碎，每回填0.5m夯实一次。杆坑应设防沉土台，其高度应超出地面0.3m。(3)严寒地区应埋在冻土层以下。(4)装设变压器的电杆，其埋设深度不宜小于2m。3、拉线埋设应符合下列要求：(1)拉线坑的深度宜为1.21.5m。(2)拉线与电杆的夹

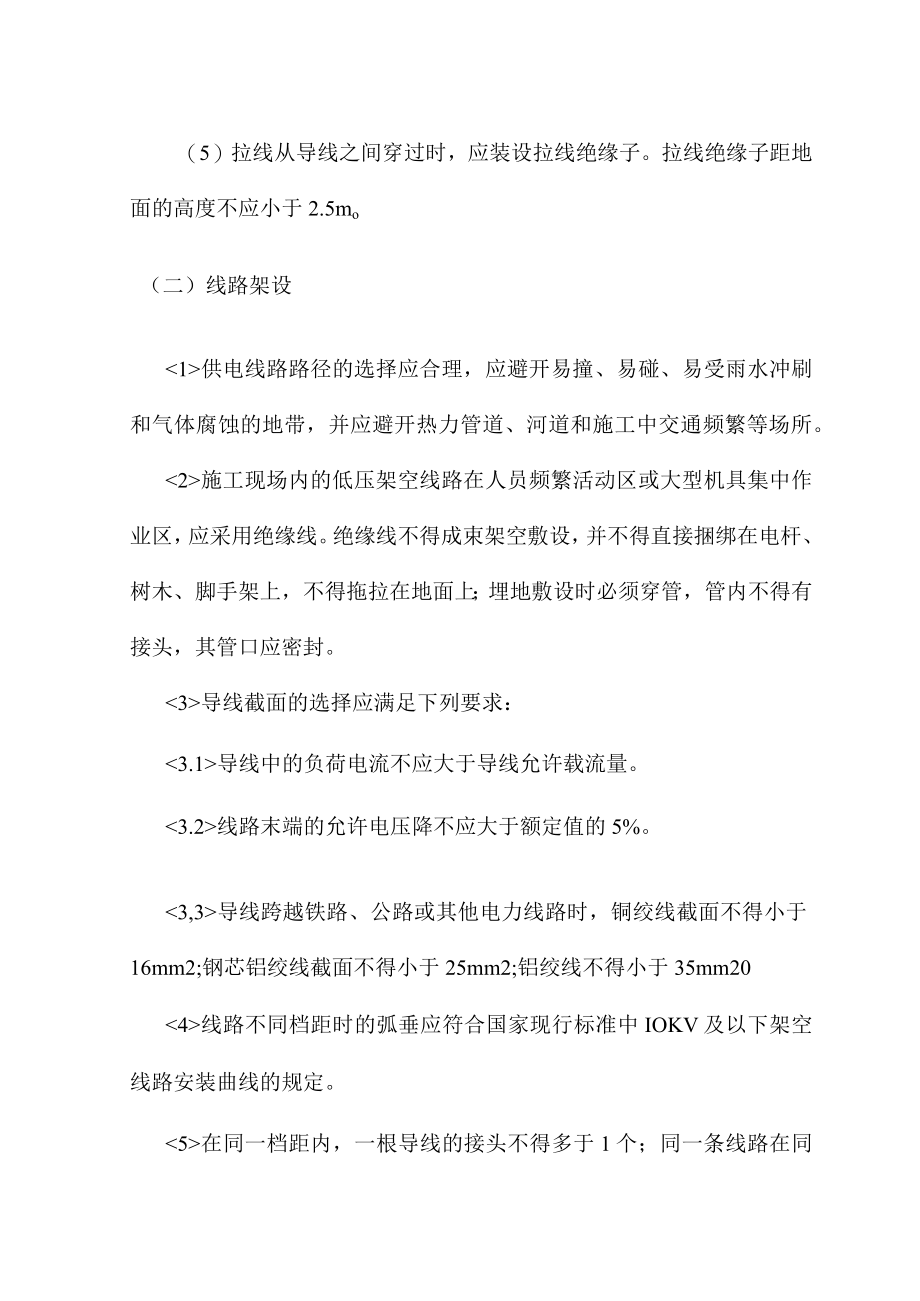

2、角不宜小于45,当受到地形限制时不得小于30oo(3)终端杆的拉线及耐张杆承力拉线与线路方向应对正;（4）分角拉线与线路分角方向应对正；防风拉线与线路方向应垂直。（5）拉线从导线之间穿过时，应装设拉线绝缘子。拉线绝缘子距地面的高度不应小于2.5mo（二）线路架设供电线路路径的选择应合理，应避开易撞、易碰、易受雨水冲刷和气体腐蚀的地带，并应避开热力管道、河道和施工中交通频繁等场所。施工现场内的低压架空线路在人员频繁活动区或大型机具集中作业区，应采用绝缘线。绝缘线不得成束架空敷设，并不得直接捆绑在电杆、树木、脚手架上，不得拖拉在地面上；埋地敷设时必须穿管，管内不得有接头，其管口应密封。导线截面的选
3、择应满足下列要求：导线中的负荷电流不应大于导线允许载流量。线路末端的允许电压降不应大于额定值的5%。导线跨越铁路、公路或其他电力线路时，铜绞线截面不得小于16mm2;钢芯铝绞线截面不得小于25mm2;铝绞线不得小于35mm20线路不同档距时的弧垂应符合国家现行标准中IOKV及以下架空线路安装曲线的规定。在同一档距内，一根导线的接头不得多于1个；同一条线路在同一档距内接头不应超过2个。架空线路跨越公路、铁路或其他电力线路及厂内道路处不应有接头。（三）电缆敷设1、供电电缆应沿道路路边或建筑物边缘埋设，并宜沿直线敷设；转弯处和直线段每隔20m处应设电缆走向标志。2、电缆直埋时，其表面距地面的距离不宜
4、小于0.20.7m；电缆上下应铺以软土或砂土，其厚度不得小于100mm,并应盖砖保护。3、电缆与铁路、厂区道路交叉处，应敷设在坚固的保护管内；管的两端宜伸出路基2mO4、低压电缆（不包括油浸电缆）需架空敷设时，应沿建筑物、构筑物架设，其架设高度不应低于2m；接头处应绝缘良好，并应采取防水措施。5、严禁将电缆平行敷设于管道的上方或下方。特殊情况应按下列规定执行：（1）电力电缆间、控制电缆间以及它们相互之间在交叉点前后Im范围内，当电缆穿入管中或用隔板隔开时，其交叉距离可减为0.25m；（2）电缆与热力管道（管沟）及热力设备平行、交叉时，应采取隔热措施，使电缆周围土壤的温升不超过10；（3）电缆与热力管道（管沟）、油管道（管沟）、可燃气体及易燃液体管道（管沟）、热力设备或其他管道（管沟）之间，虽距离能满足要求,但检修管路可能伤及电缆时，在交叉点前后Im范围内，尚应采取保护措施；当交叉距离不能满足要求时，应将电缆穿入管中，其距离可减为0.25mo6、进入变电所、配电所的电缆沟或电缆管，在电缆敷设完成后应将管口堵实。
