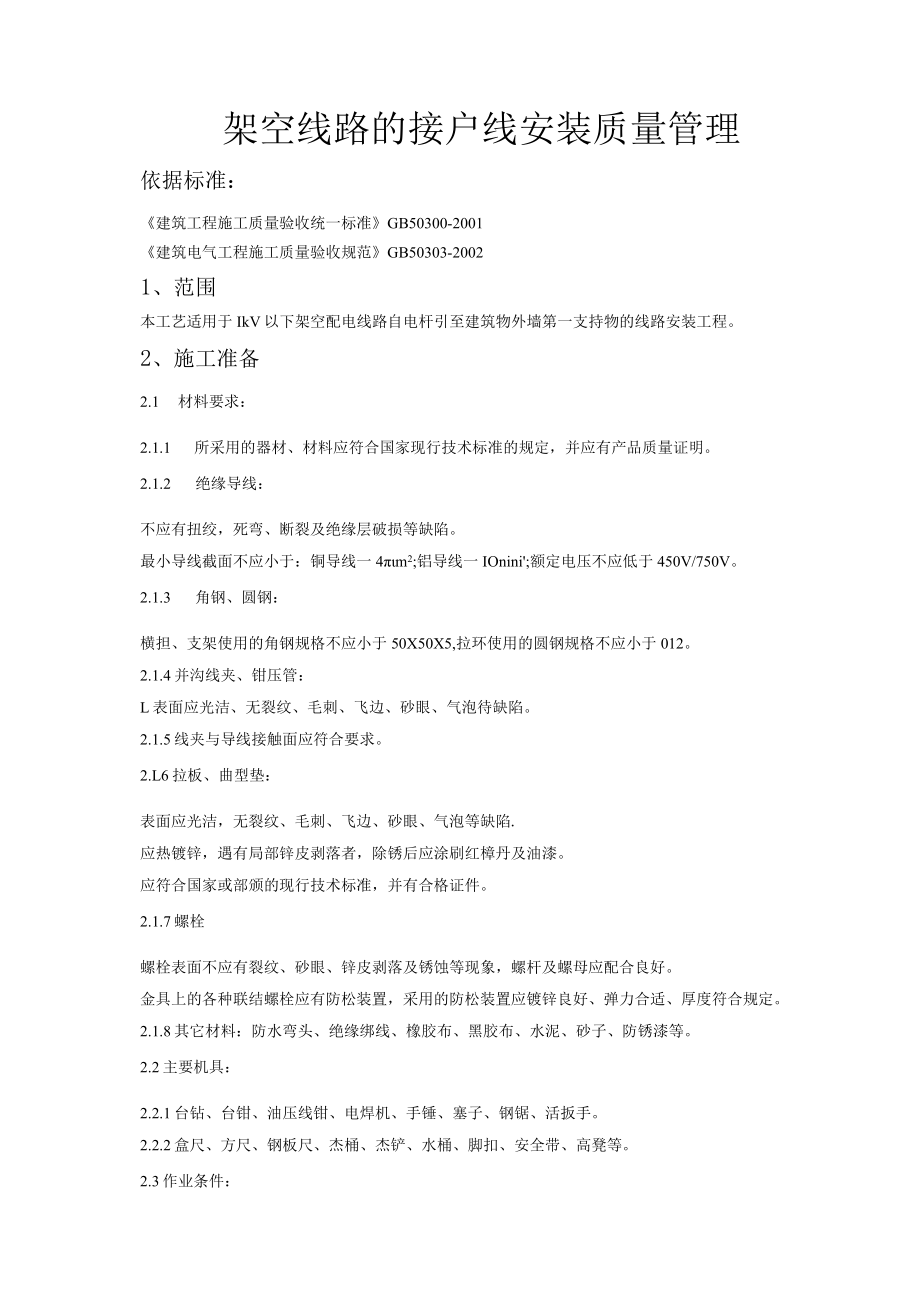

1、架空线路的接户线安装质量管理依据标准：建筑工程施工质量验收统一标准GB50300-2001建筑电气工程施工质量验收规范GB50303-20021、范围本工艺适用于IkV以下架空配电线路自电杆引至建筑物外墙第一支持物的线路安装工程。2、施工准备2.1 材料要求：2.1.1 所采用的器材、材料应符合国家现行技术标准的规定，并应有产品质量证明。2.1.2 绝缘导线：不应有扭绞，死弯、断裂及绝缘层破损等缺陷。最小导线截面不应小于：铜导线一4m2;铝导线一IOnini;额定电压不应低于450V/750V。2.1.3 角钢、圆钢：横担、支架使用的角钢规格不应小于50X50X5,拉环使用的圆钢规格不应小于0
2、12。2.1.4并沟线夹、钳压管：L表面应光洁、无裂纹、毛刺、飞边、砂眼、气泡待缺陷。2.1.5线夹与导线接触面应符合要求。2.L6拉板、曲型垫：表面应光洁，无裂纹、毛刺、飞边、砂眼、气泡等缺陷.应热镀锌，遇有局部锌皮剥落者，除锈后应涂刷红樟丹及油漆。应符合国家或部颁的现行技术标准，并有合格证件。2.1.7螺栓螺栓表面不应有裂纹、砂眼、锌皮剥落及锈蚀等现象，螺杆及螺母应配合良好。金具上的各种联结螺栓应有防松装置，采用的防松装置应镀锌良好、弹力合适、厚度符合规定。2.1.8其它材料：防水弯头、绝缘绑线、橡胶布、黑胶布、水泥、砂子、防锈漆等。2.2主要机具：2.2.1台钻、台钳、油压线钳、电焊机、

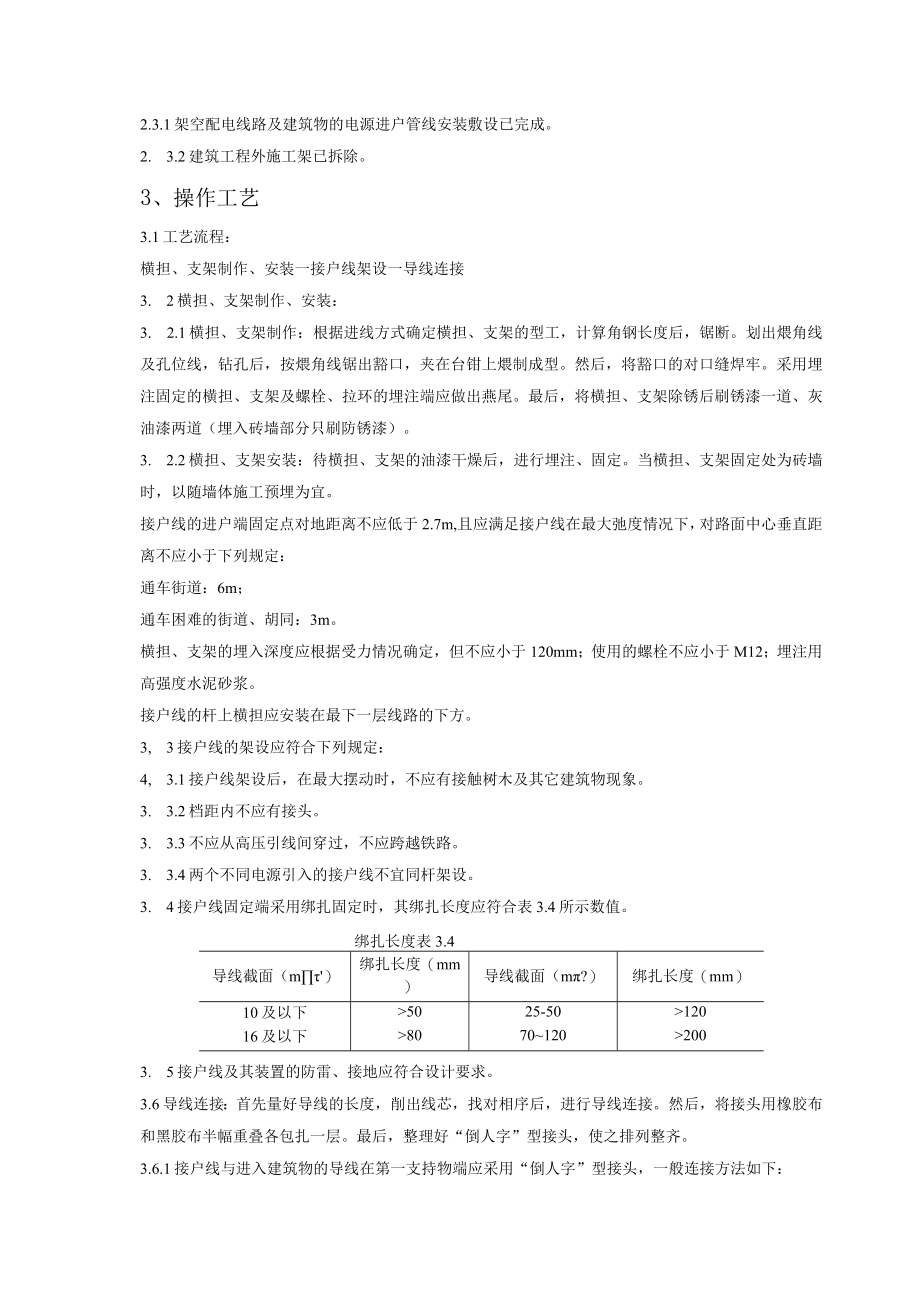

3、手锤、塞子、钢锯、活扳手。2.2.2盒尺、方尺、钢板尺、杰桶、杰铲、水桶、脚扣、安全带、高凳等。2.3作业条件：2.3.1架空配电线路及建筑物的电源进户管线安装敷设已完成。2. 3.2建筑工程外施工架已拆除。3、操作工艺3.1工艺流程：横担、支架制作、安装一接户线架设一导线连接3. 2横担、支架制作、安装：3. 2.1横担、支架制作：根据进线方式确定横担、支架的型工，计算角钢长度后，锯断。划出煨角线及孔位线，钻孔后，按煨角线锯出豁口，夹在台钳上煨制成型。然后，将豁口的对口缝焊牢。采用埋注固定的横担、支架及螺栓、拉环的埋注端应做出燕尾。最后，将横担、支架除锈后刷锈漆一道、灰油漆两道（埋入砖墙部分
4、只刷防锈漆）。3. 2.2横担、支架安装：待横担、支架的油漆干燥后，进行埋注、固定。当横担、支架固定处为砖墙时，以随墙体施工预埋为宜。接户线的进户端固定点对地距离不应低于2.7m,且应满足接户线在最大弛度情况下，对路面中心垂直距离不应小于下列规定：通车街道：6m；通车困难的街道、胡同：3m。横担、支架的埋入深度应根据受力情况确定，但不应小于120mm；使用的螺栓不应小于M12；埋注用高强度水泥砂浆。接户线的杆上横担应安装在最下一层线路的下方。3, 3接户线的架设应符合下列规定：4, 3.1接户线架设后，在最大摆动时，不应有接触树木及其它建筑物现象。3. 3.2档距内不应有接头。3. 3.3不应
5、从高压引线间穿过，不应跨越铁路。3. 3.4两个不同电源引入的接户线不宜同杆架设。3. 4接户线固定端采用绑扎固定时，其绑扎长度应符合表3.4所示数值。绑扎长度表3.4导线截面（m）绑扎长度（mm）导线截面（m?）绑扎长度（mm）10及以下5025-5012016及以下80701202003. 5接户线及其装置的防雷、接地应符合设计要求。3.6导线连接：首先量好导线的长度，削出线芯，找对相序后，进行导线连接。然后，将接头用橡胶布和黑胶布半幅重叠各包扎一层。最后，整理好“倒人字”型接头，使之排列整齐。3.6.1接户线与进入建筑物的导线在第一支持物端应采用“倒人字”型接头，一般连接方法如下：铝导线

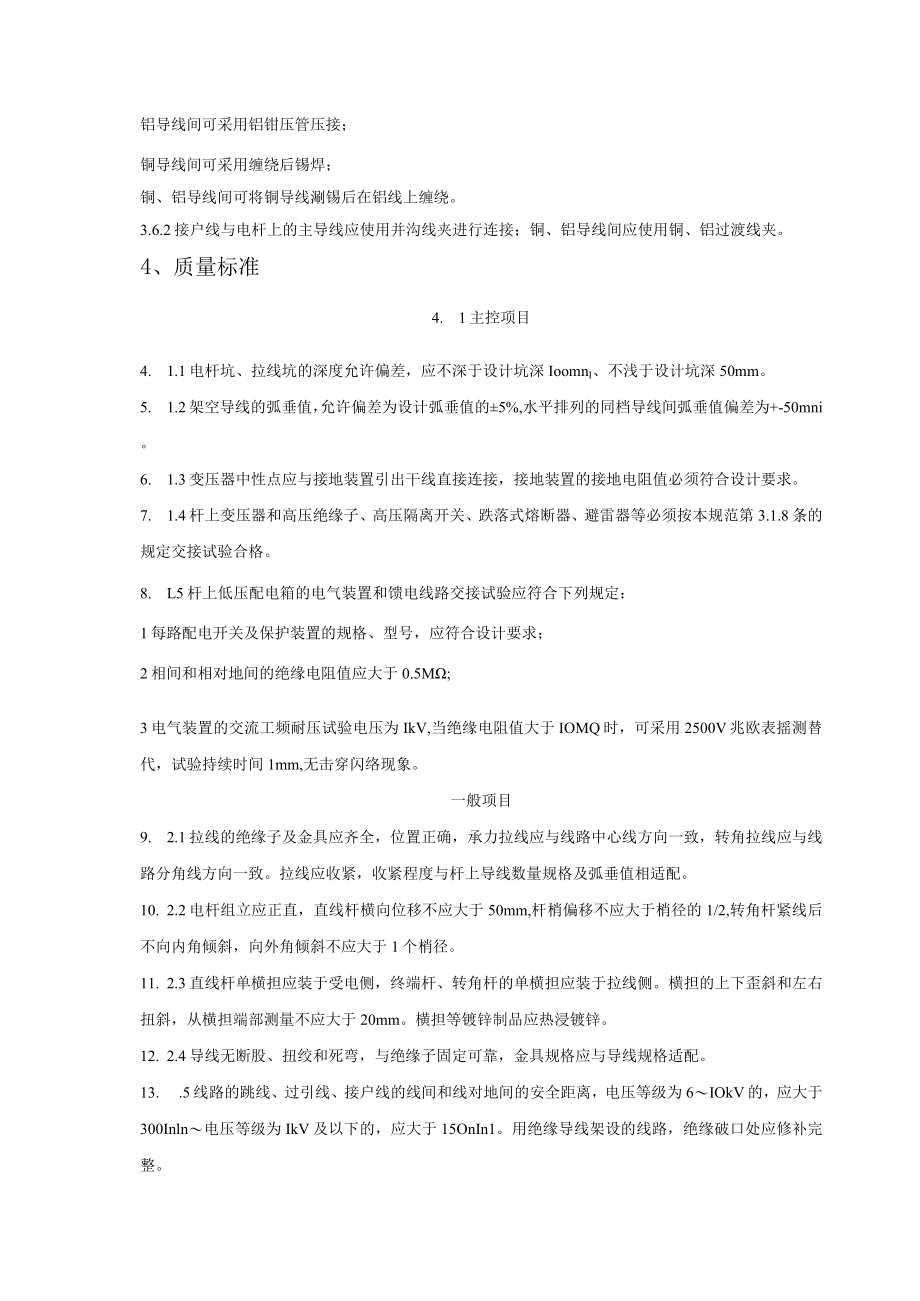

6、间可采用铝钳压管压接；铜导线间可采用缠绕后锡焊；铜、铝导线间可将铜导线涮锡后在铝线上缠绕。3.6.2接户线与电杆上的主导线应使用并沟线夹进行连接；铜、铝导线间应使用铜、铝过渡线夹。4、质量标准4. 1主控项目4. 1.1电杆坑、拉线坑的深度允许偏差，应不深于设计坑深IoomnI、不浅于设计坑深50mm。5. 1.2架空导线的弧垂值，允许偏差为设计弧垂值的5%,水平排列的同档导线间弧垂值偏差为+-50mni。6. 1.3变压器中性点应与接地装置引出干线直接连接，接地装置的接地电阻值必须符合设计要求。7. 1.4杆上变压器和高压绝缘子、高压隔离开关、跌落式熔断器、避雷器等必须按本规范第3.1.8条
7、的规定交接试验合格。8. L5杆上低压配电箱的电气装置和馈电线路交接试验应符合下列规定：1每路配电开关及保护装置的规格、型号，应符合设计要求；2相间和相对地间的绝缘电阻值应大于0.5M;3电气装置的交流工频耐压试验电压为IkV,当绝缘电阻值大于IOMQ时，可采用2500V兆欧表摇测替代，试验持续时间1mm,无击穿闪络现象。一般项目9. 2.1拉线的绝缘子及金具应齐全，位置正确，承力拉线应与线路中心线方向一致，转角拉线应与线路分角线方向一致。拉线应收紧，收紧程度与杆上导线数量规格及弧垂值相适配。10. 2.2电杆组立应正直，直线杆横向位移不应大于50mm,杆梢偏移不应大于梢径的1/2,转角杆紧线
8、后不向内角倾斜，向外角倾斜不应大于1个梢径。11. 2.3直线杆单横担应装于受电侧，终端杆、转角杆的单横担应装于拉线侧。横担的上下歪斜和左右扭斜，从横担端部测量不应大于20mm。横担等镀锌制品应热浸镀锌。12. 2.4导线无断股、扭绞和死弯，与绝缘子固定可靠，金具规格应与导线规格适配。13. .5线路的跳线、过引线、接户线的线间和线对地间的安全距离，电压等级为6IOkV的，应大于300Inln电压等级为IkV及以下的，应大于15OnIn1。用绝缘导线架设的线路，绝缘破口处应修补完整。4.2.6杆上电气设备安装应符合下列规定：1固定电气设备的支架、紧固件为热浸镀锌制品，紧固件及防松零件齐全；2变
9、压器油位正常、附件齐全、无渗油现象、外壳涂层完整；3跌落式熔断器安装的相间距离不小于500mm；熔管试操动能自然打开旋下；4杆上隔离开关分、合操动灵活，操动机构机械锁定可靠，分合时三相同期性好，分闸后，刀片与静触头间空气间隙距离不小于200地面操作杆的接地(PE)可靠，且有标识：5杆上避雷器排列整齐，相间距离不小于35Omnb电源侧引线铜线截面积不小于16晒2、铝线截面积不小于25i2,接地侧引线铜线截面积不小于25廊2,铝线截面积不小于35m与接地装置引出线连接可靠。5、成品保护13.1 担、支架埋注后应避免砸碰。5. 2接户线安装后，应注意不要从高层往下扔东西，以免砸坏导线及绝缘子。5.3
10、 电气安装施工中，就注意避免损坏、污染建筑物。6、应注意的质量问题5.4 横担、支架不平整，固定不牢固。埋注横担、支架时，找平要认真，水泥砂浆应饱满。6. 2接户线固定点与进户电管的距离过大或过小，位置不对应。进户电线管敷设位置应与横担、支架型工及埋注位置综合考虑。7、质量记录7.1绝缘导线、并沟线夹、钳压管、拉板、曲型垫等金具应有产品出厂合格证明。7. 2架空线路的接户线安装工程预检、自检记录。7. 3设计变更洽商记录，竣工图。8、安全标准9、环保措施施工现场安全施工注意事项:1、施工人员进入施工现场前，必须要进行施工安全、消防知识的教育和考核工作，对考核不合格的职工，禁止进入施工现场参加施
11、工。2、进入施工现场必须戴好安全帽，系好帽带，并正确使用个人劳动防护用品.3、严格执行操作规程，不得违章指挥和违章作业，对违章作业的指令有权拒绝并有责任制止他人违章作业。4、施工作业时必须正确穿戴个人防护用品，进入施工现场必须戴安全帽。不许私自用火，严禁酒后操作。5、穿拖鞋、高跟鞋、赤脚或赤膊不准进入施工现场。6、穿硬底鞋不得进行登高作业。7、在高空、钢筋、结构上作业时，一定要穿防滑鞋.8、现场用电,一定要有专人管理，同时设专用配电箱，严禁乱接乱拉，采取用电挂牌制度,尤其杜绝违章作业，防止人身、线路，设备事故的发生。9、电钻、电锤、电焊机等电动机具用电、配电箱必须要有漏电保护装置和良好的接地保
12、护地线，所有电动机具和线缆必须定期检查,保证绝缘良好，使用电动机具时应穿绝缘鞋，戴绝缘手套。10、工地施工照明用电，必须使用36伏以下安全电压,所有电器机具在不使用时，必须随时切断电源,防止烧坏设备.11、在用喷灯、电焊机以及必要生火的地方，要填写用火申请登记和设专人看管，随带消防器材等，保证消防措施的落实。施焊时，特别注意检查下方有无易燃物，并做好相应的防护，用完后要检查，确认无火后再离开.12、未经安全教育培训合格不得上岗，非操作者严禁进入危险区域；特种作业必须持特种作业资格证上岗。13、凡2m以上的高处作业无安全设施,必须系好安全带；安全带必须先挂牢后再作业。14、高处作业材料和工具等物件不得上抛下掷.15、从事高空作业人员要定期体验。凡患有高血压、心脏病、贫血症、癫痫病以及不适于高空作业的人员，不得从事高空作业。
