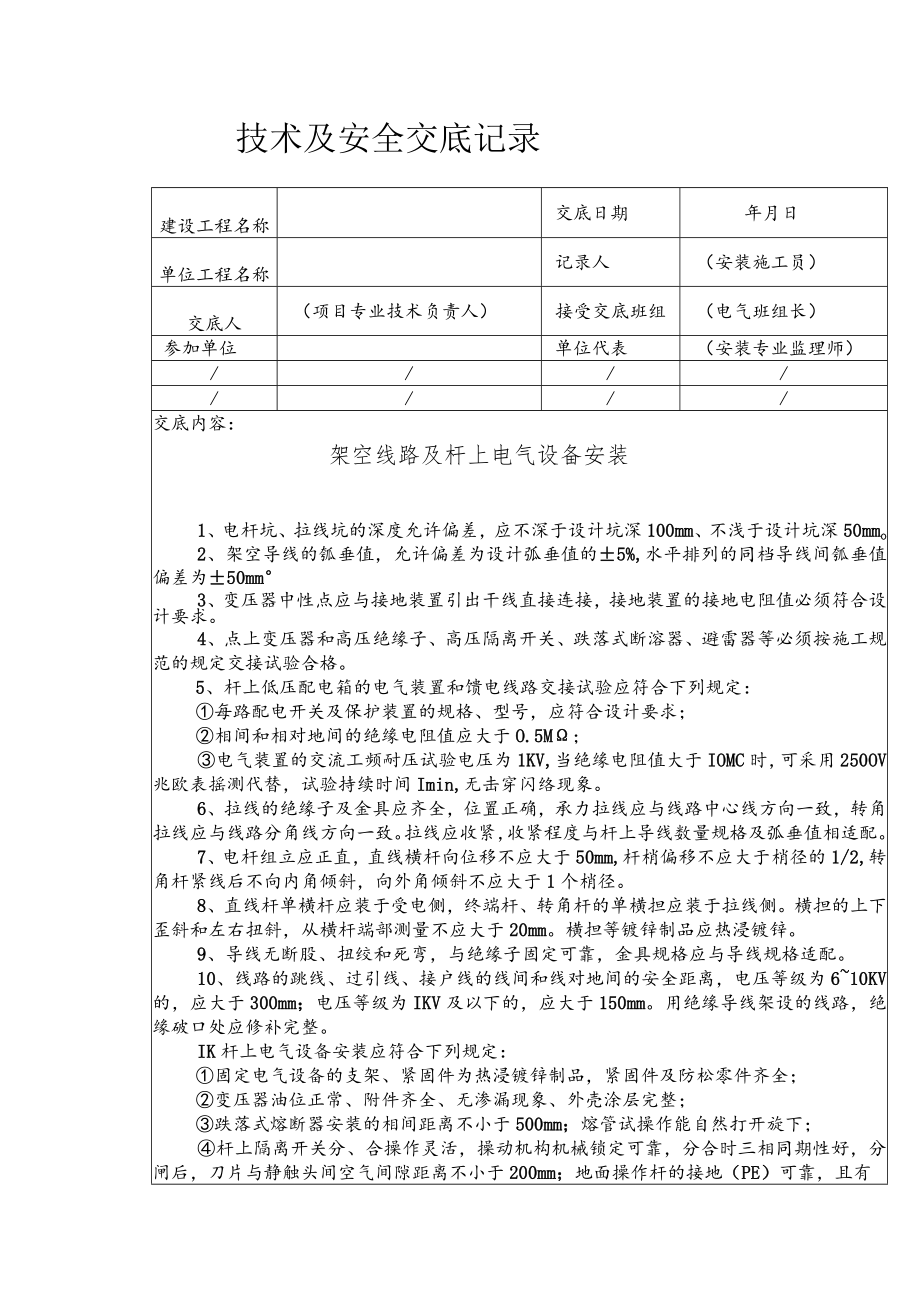

架空线路及杆上电气设备安装技术交底.docx_第1页
第1页 / 共2页

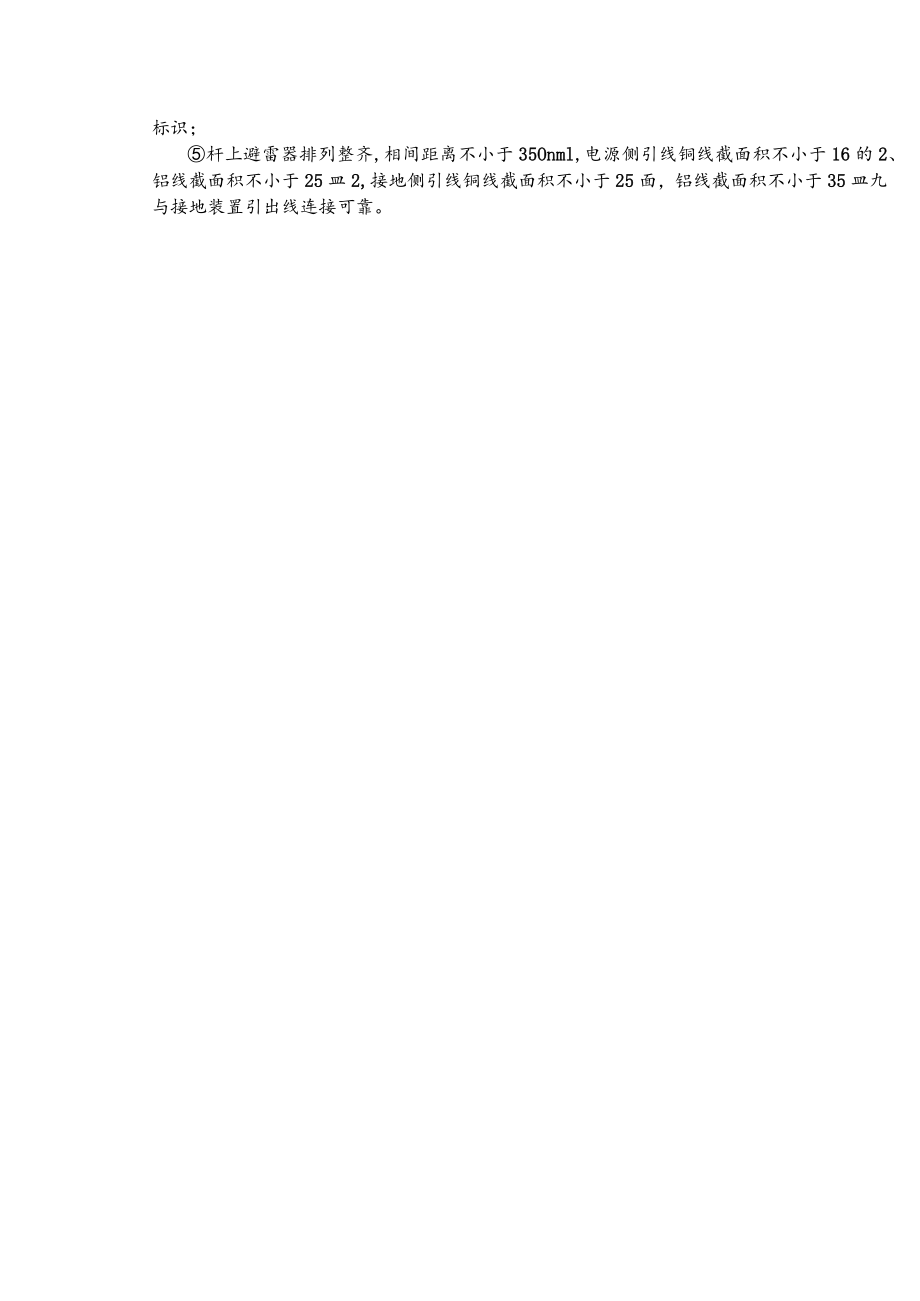

架空线路及杆上电气设备安装技术交底.docx_第2页
第2页 / 共2页
亲,该文档总共2页,全部预览完了,如果喜欢就下载吧!
资源描述

《架空线路及杆上电气设备安装技术交底.docx》由会员分享,可在线阅读,更多相关《架空线路及杆上电气设备安装技术交底.docx(2页珍藏版)》请在第壹文秘上搜索。

1、技术及安全交底记录建设工程名称交底日期年月日单位工程名称记录人(安装施工员)交底人(项目专业技术负责人)接受交底班组(电气班组长)参加单位单位代表(安装专业监理师)/交底内容:架空线路及杆上电气设备安装1、电杆坑、拉线坑的深度允许偏差,应不深于设计坑深100mm、不浅于设计坑深50mmo2、架空导线的瓠垂值,允许偏差为设计弧垂值的5%,水平排列的同档导线间瓠垂值偏差为50mm3、变压器中性点应与接地装置引出干线直接连接,接地装置的接地电阻值必须符合设计要求。4、点上变压器和高压绝缘子、高压隔离开关、跌落式断溶器、避雷器等必须按施工规范的规定交接试验合格。5、杆上低压配电箱的电气装置和馈电线路交

2、接试验应符合下列规定:每路配电开关及保护装置的规格、型号,应符合设计要求;相间和相对地间的绝缘电阻值应大于O.5M;电气装置的交流工频耐压试验电压为1KV,当绝缘电阻值大于IOMC时,可采用250OV兆欧表摇测代替,试验持续时间Imin,无击穿闪络现象。6、拉线的绝缘子及金具应齐全,位置正确,承力拉线应与线路中心线方向一致,转角拉线应与线路分角线方向一致。拉线应收紧,收紧程度与杆上导线数量规格及弧垂值相适配。7、电杆组立应正直,直线横杆向位移不应大于50mm,杆梢偏移不应大于梢径的1/2,转角杆紧线后不向内角倾斜,向外角倾斜不应大于1个梢径。8、直线杆单横杆应装于受电侧,终端杆、转角杆的单横担

3、应装于拉线侧。横担的上下歪斜和左右扭斜,从横杆端部测量不应大于20mm。横担等镀锌制品应热浸镀锌。9、导线无断股、扭绞和死弯,与绝缘子固定可靠,金具规格应与导线规格适配。10、线路的跳线、过引线、接户线的线间和线对地间的安全距离,电压等级为610KV的,应大于300mm;电压等级为IKV及以下的,应大于150mm。用绝缘导线架设的线路,绝缘破口处应修补完整。IK杆上电气设备安装应符合下列规定:固定电气设备的支架、紧固件为热浸镀锌制品,紧固件及防松零件齐全;变压器油位正常、附件齐全、无渗漏现象、外壳涂层完整;跌落式熔断器安装的相间距离不小于500mm;熔管试操作能自然打开旋下;杆上隔离开关分、合操作灵活,操动机构机械锁定可靠,分合时三相同期性好,分闸后,刀片与静触头间空气间隙距离不小于200mm;地面操作杆的接地(PE)可靠,且有标识;杆上避雷器排列整齐,相间距离不小于35Onml,电源侧引线铜线截面积不小于16的2、铝线截面积不小于25皿2,接地侧引线铜线截面积不小于25面,铝线截面积不小于35皿九与接地装置引出线连接可靠。
