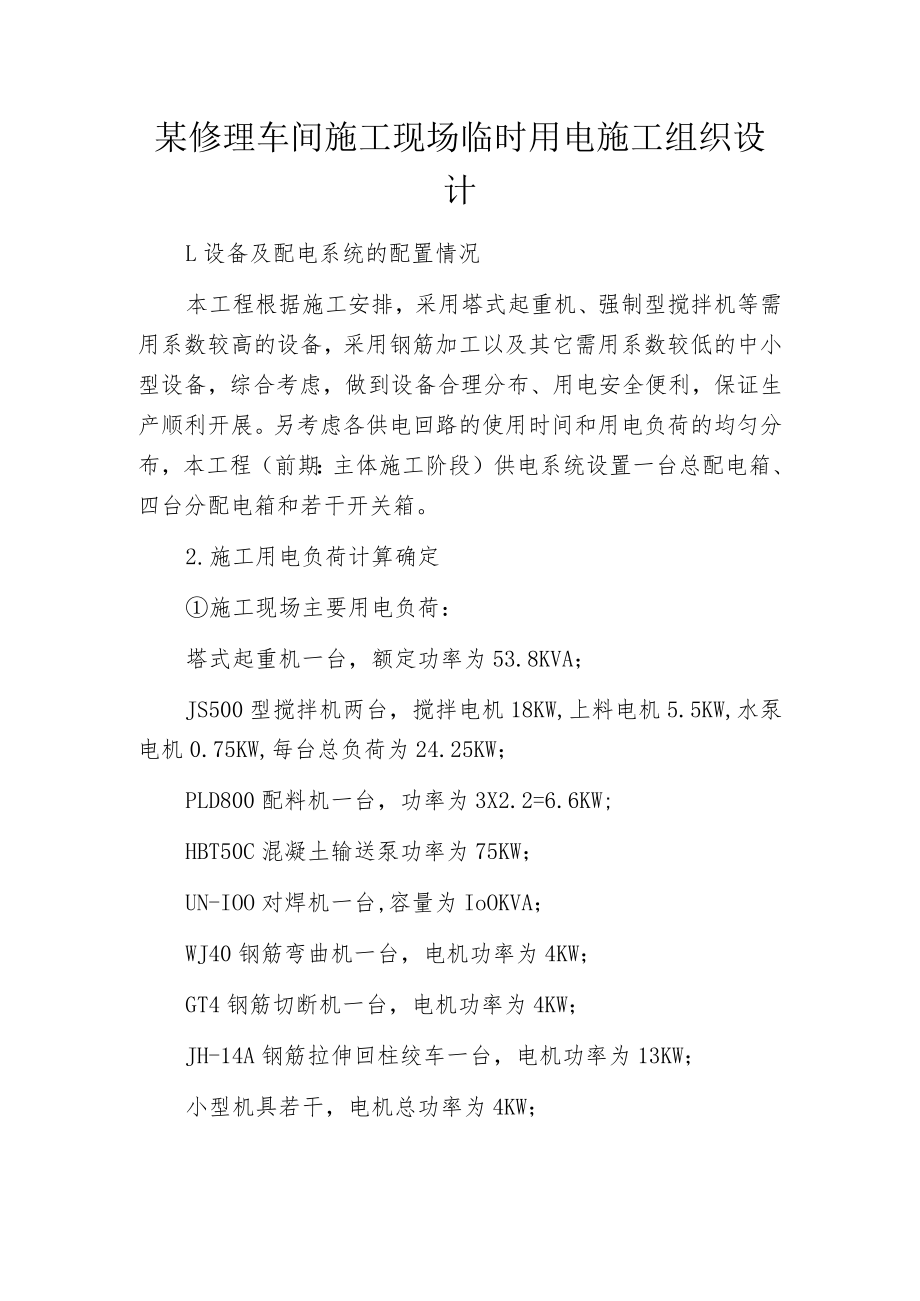

1、某修理车间施工现场临时用电施工组织设计L设备及配电系统的配置情况本工程根据施工安排，采用塔式起重机、强制型搅拌机等需用系数较高的设备，采用钢筋加工以及其它需用系数较低的中小型设备，综合考虑，做到设备合理分布、用电安全便利，保证生产顺利开展。另考虑各供电回路的使用时间和用电负荷的均匀分布，本工程（前期：主体施工阶段）供电系统设置一台总配电箱、四台分配电箱和若干开关箱。2.施工用电负荷计算确定施工现场主要用电负荷：塔式起重机一台，额定功率为53.8KVA；JS500型搅拌机两台，搅拌电机18KW,上料电机5.5KW,水泵电机0.75KW,每台总负荷为24.25KW；PLD800配料机一台，功率为3

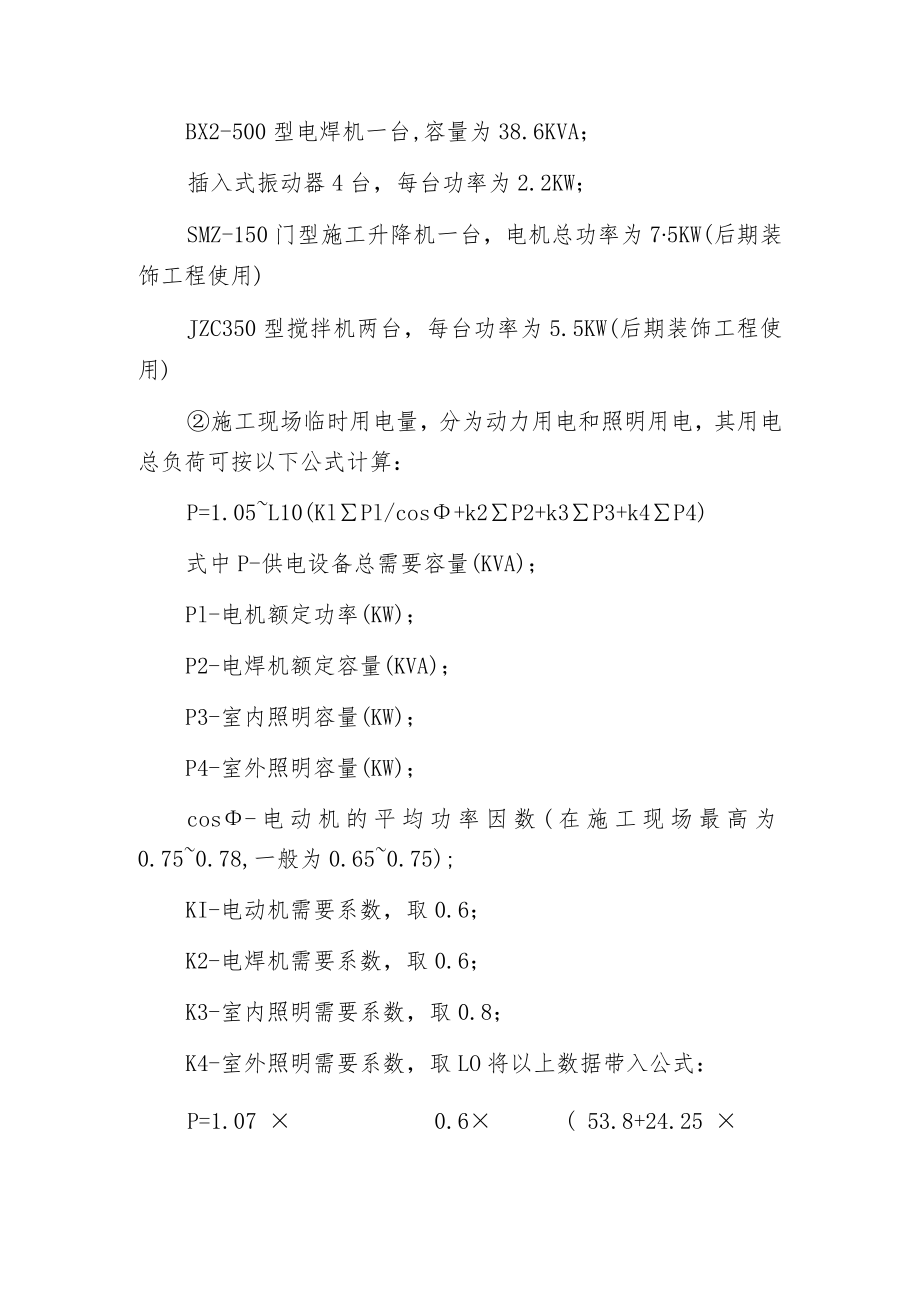

2、X2.2=6.6KW;HBT50C混凝土输送泵功率为75KW；UN-IOO对焊机一台,容量为IoOKVA；WJ40钢筋弯曲机一台，电机功率为4KW；GT4钢筋切断机一台，电机功率为4KW；JH-14A钢筋拉伸回柱绞车一台，电机功率为13KW；小型机具若干，电机总功率为4KW；BX2-500型电焊机一台,容量为38.6KVA；插入式振动器4台，每台功率为2.2KW；SMZ-150门型施工升降机一台，电机总功率为75KW(后期装饰工程使用)JZC350型搅拌机两台，每台功率为5.5KW(后期装饰工程使用)施工现场临时用电量，分为动力用电和照明用电，其用电总负荷可按以下公式计算：P=1.05L10(
3、KlPl/cos+k2P2+k3P3+k4P4)式中P-供电设备总需要容量(KVA)；Pl-电机额定功率(KW)；P2-电焊机额定容量(KVA)；P3-室内照明容量(KW)；P4-室外照明容量(KW)；cos-电动机的平均功率因数(在施工现场最高为0.750.78,一般为0.650.75);KI-电动机需要系数，取0.6；K2-电焊机需要系数，取0.6；K3-室内照明需要系数，取0.8；K4-室外照明需要系数，取LO将以上数据带入公式：P=1.07 0.6( 53.8+24.25 2+6.6754+4+13+42.24)/O.750.6(100+38.6)+0.88.5+1.012=295.92KVA
