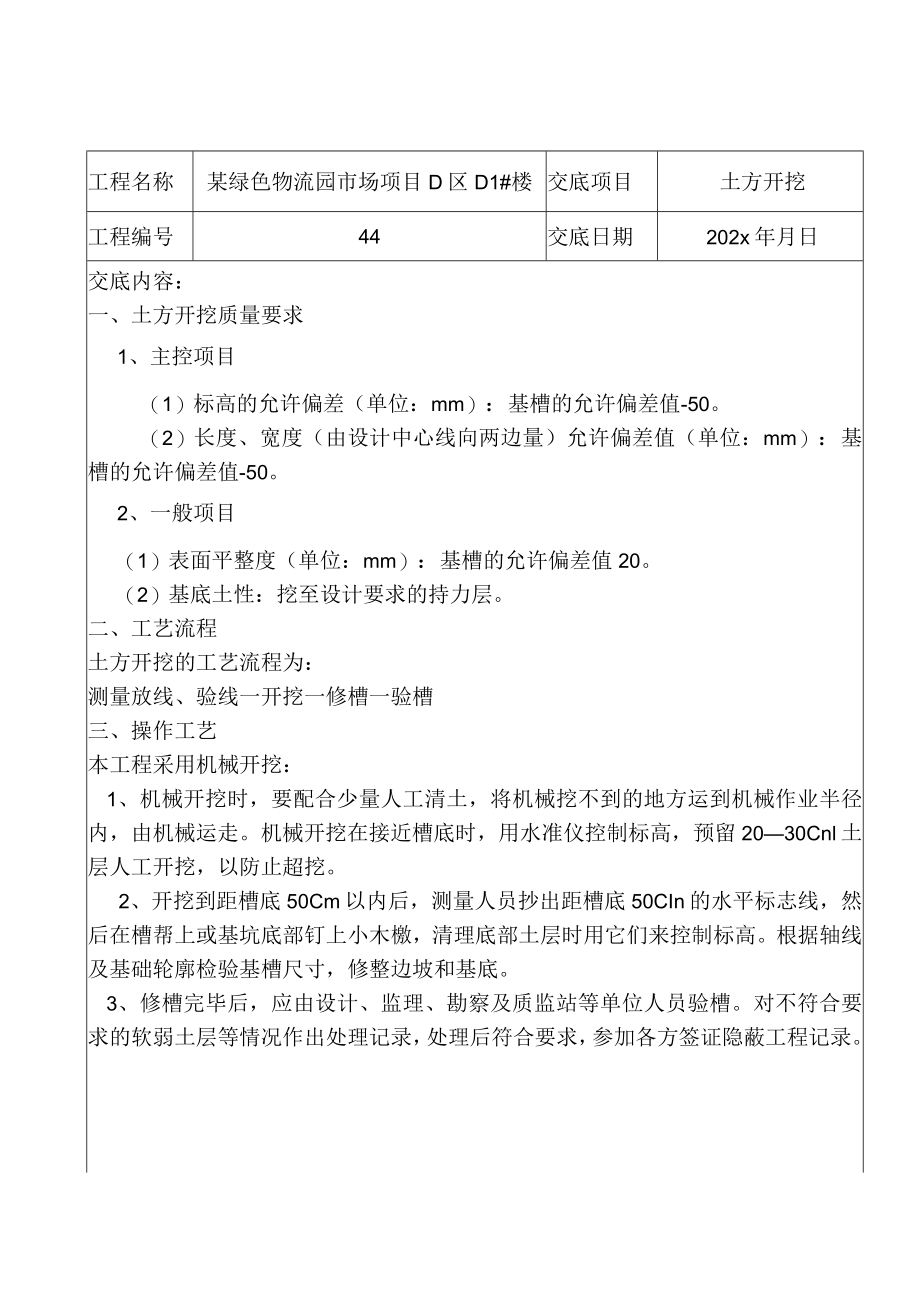

1、工程名称某绿色物流园市场项目D区D1#楼交底项目土方开挖工程编号44交底日期202x年月日交底内容：一、土方开挖质量要求1、主控项目（1）标高的允许偏差（单位：mm）：基槽的允许偏差值-50。（2）长度、宽度（由设计中心线向两边量）允许偏差值（单位：mm）：基槽的允许偏差值-50。2、一般项目（1）表面平整度（单位：mm）：基槽的允许偏差值20。（2）基底土性：挖至设计要求的持力层。二、工艺流程土方开挖的工艺流程为：测量放线、验线一开挖一修槽一验槽三、操作工艺本工程采用机械开挖：1、机械开挖时，要配合少量人工清土，将机械挖不到的地方运到机械作业半径内，由机械运走。机械开挖在接近槽底时，用水准仪

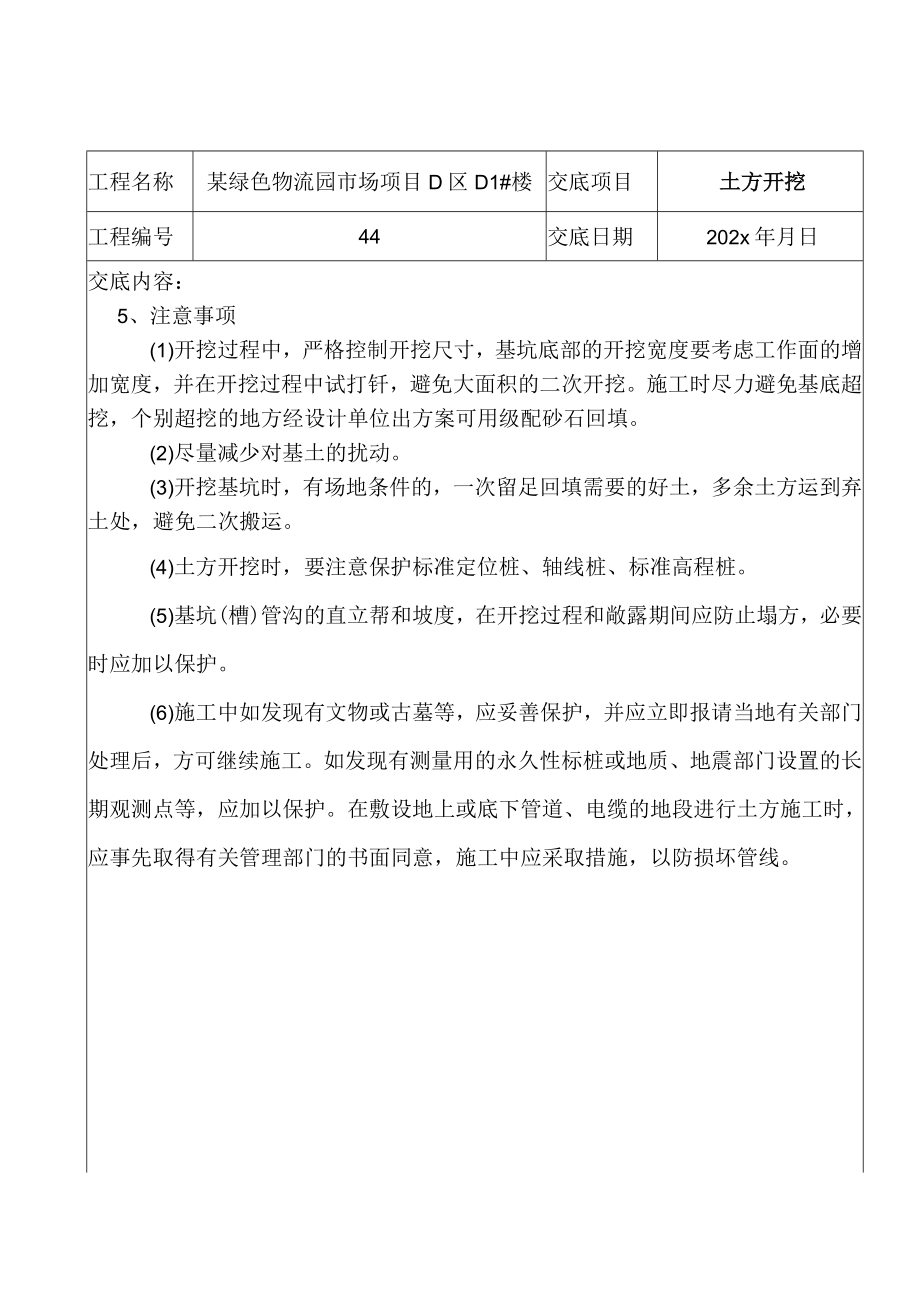

2、控制标高，预留2030Cnl土层人工开挖，以防止超挖。2、开挖到距槽底50Cm以内后，测量人员抄出距槽底50CIn的水平标志线，然后在槽帮上或基坑底部钉上小木檄，清理底部土层时用它们来控制标高。根据轴线及基础轮廓检验基槽尺寸，修整边坡和基底。3、修槽完毕后，应由设计、监理、勘察及质监站等单位人员验槽。对不符合要求的软弱土层等情况作出处理记录，处理后符合要求，参加各方签证隐蔽工程记录。接受人交底人工程名称某绿色物流园市场项目D区D1#楼交底项目土方开挖工程编号44交底日期202x年月日交底内容：5、注意事项(1)开挖过程中，严格控制开挖尺寸，基坑底部的开挖宽度要考虑工作面的增加宽度，并在开挖过程
3、中试打钎，避免大面积的二次开挖。施工时尽力避免基底超挖，个别超挖的地方经设计单位出方案可用级配砂石回填。(2)尽量减少对基土的扰动。(3)开挖基坑时，有场地条件的，一次留足回填需要的好土，多余土方运到弃土处，避免二次搬运。(4)土方开挖时，要注意保护标准定位桩、轴线桩、标准高程桩。(5)基坑(槽)管沟的直立帮和坡度，在开挖过程和敞露期间应防止塌方，必要时应加以保护。(6)施工中如发现有文物或古墓等，应妥善保护，并应立即报请当地有关部门处理后，方可继续施工。如发现有测量用的永久性标桩或地质、地震部门设置的长期观测点等，应加以保护。在敷设地上或底下管道、电缆的地段进行土方施工时，应事先取得有关管理
4、部门的书面同意，施工中应采取措施，以防损坏管线。接受人交底人工程名称某绿色物流园市场项目D区D1#楼交底项目独立基础钢筋工程编号44交底日期202x年月日交底内容：一、施工准备：1、材料及主要机具：(1)钢筋：应有出厂合格证，按规定作力学性能复试，当加工过程中发生脆断等特殊情况，还需作化学成分检验。钢筋应无老锈及油污。(2)铁丝：可采用2022号铁丝(火烧丝)或镀锌铁丝(铅丝)。(3)控制混凝土保护层用的砂浆垫块、塑料卡。(4)工具：钢筋钩子、撬棍、钢筋板子、绑扎架、钢丝刷子、手推车、粉笔，尺子等。二、操作工艺：1、绑柱子钢筋：1)工艺流程：套柱箍筋搭接绑扎竖向受力筋画箍筋间距线绑箍筋2)套柱
5、箍筋：按图纸要求间距，计算好每根柱箍筋数量，先将箍筋套在下层伸出的搭接筋上，然后立柱子钢筋，在搭接长度内，绑扣不少于3个，绑扣要向柱中心。如果柱子主筋采用光圆钢筋搭接时，角部弯钩应与模板成45度，中间钢筋的弯钩应与模板成90度角。3)搭接绑扎竖向受力筋：柱子主筋立起之后，绑扎接头的搭接长度应符合设计要求。4)画箍筋间距线：在立好的柱子竖向钢筋上按图纸要求用粉笔划箍筋间距线。5)柱箍筋绑扎。(1)按已划好的箍筋位置线，将已套好的箍筋往上移动，由上往下绑扎，宜采用缠扣绑扎。(2)箍筋与主筋要垂直，箍筋转角处与主筋交点均要绑扎，主筋与箍筋非转角部分的相交成梅花交错绑扎。接受人交底人工程名称某绿色物流
6、园市场项目D区D1#楼交底项目独立基础钢筋工程编号44交底日期202x年月曰交底内容：（3）箍筋的弯钩叠合处应沿柱子竖筋交错布置，并绑扎牢固。（4）有抗震要求的，柱箍筋端头应弯成135度，平直部分长度不小于IOd（d为箍筋直径）（5）柱上下两端箍筋应加密，加密区长度及加密区内箍筋间距应符合设计图纸要求。要求箍筋设拉筋，拉筋应钩住箍筋。（6）柱筋保护层厚度应符合规范要求，柱筋外皮为25廊，垫块应绑在柱竖筋外皮上，间距一般Iooomnb（或用塑料卡卡在外竖筋上）一保证主筋保护层厚度准确。2、梁钢筋绑扎：1）在梁侧模板上画出箍筋间距，摆放箍筋。2）先穿主梁的下部纵向受力钢筋及弯起钢筋，将箍筋按已画好
7、的间距逐个分开；穿次梁的下部纵向受力钢筋及弯起钢筋，并套好箍筋；放主次梁的架立筋；隔一定的间距将架立筋与箍筋绑扎牢固；调整箍筋间距使间距符合设计要求，绑架立筋，再绑主筋，主次梁同时配合进行。3）梁上部纵向钢筋应贯穿中间节点，梁下部纵向钢筋伸入中间节点锚固长度及伸过中心线的长度要符合设计要求。框架梁纵向钢筋在端节点内的锚固长度也要符合设计要求。4）绑梁上部纵向筋的箍筋，宜用套扣法绑扎。5）箍筋在叠合处的弯钩，在梁中应交错绑扎，箍筋弯钩为135度，平直部分长度为IOd,如作成封闭箍。四、成品保护1）柱子钢筋绑扎后，不准踩踏。2）楼板的钢筋绑好后，不准在上面踩踏行走。浇筑混凝土时派钢筋工专门负责修理
8、，保证负弯矩筋位置的正确性。接受人交底人工程名称某绿色物流园市场项目D区D1#楼交底项目独立基础钢筋工程编号44交底日期202x年月曰交底内容：3）绑扎钢筋时禁止碰动预埋件及洞口模板。4）安装电线管、暖卫管线或其他设施时，不得任意切断和移动钢筋。五、应注意的问题1）混凝土前检查钢筋位置是否正确，振捣混凝土时防止碰动钢筋，浇完混凝土后立即修整甩筋的位置，防止柱筋、墙筋、位移。2）梁钢筋骨架尺寸小于设计尺寸：配制箍筋时应按内皮尺寸计算。3）梁、柱核心区箍筋应加密，熟悉图纸按要求施工。4）箍筋末端应弯成135度，平直部分长度为10d。5）梁主筋进支座长度要符合设计要求，弯起钢筋位置应准确。6）板的弯
9、起钢筋和负弯矩钢筋位置应准确，施工时不应踩到下面。7）绑板的钢筋时用尺杆划线，绑扎时随时找正调直，防止板筋不顺直，位置不准。8）绑竖向受力筋时要吊正，搭接部位绑3个扣，绑扣不能应同一方向的顺扣。层高超过4m时，搭架子进行绑扎，并采取措施固定钢筋，防止柱、墙钢筋骨架不垂直。9）在钢筋配料加工时要注意，端头有对焊接头时，要避开搭接范围，防止绑扎接头内混入对焊接头。接受人交底人工程名称某绿色物流园市场项目D区D1#楼交底项目独立基础睑工程编号44交底日期202x年月日交底内容：一、混凝土浇筑、振捣：1）柱根部施工缝处，在浇筑前宜先铺5cm厚与混凝土配合比相同的水泥砂浆或细石混凝土。2）浇筑方法：用泵
10、车供料时，应先将喷头降至距铁盘5060Cm处，将混凝土卸在铁盘上，再用铁锹灌入模内，不应用直接将混凝土打入模内。3）浇筑混凝土柱时，先将振捣棒插入柱底根部，使其振动再灌入混凝土，应分层浇筑、振捣，每层厚度不超过60cm,边下料边振捣，一般浇筑高度不宜大于2米，如能确保浇筑密实，亦可每层一次浇筑。4）混凝土振捣：振捣柱时，振捣棒尽量靠近插入。振捣圈梁混凝土时，振捣棒与混凝土面应成斜角，斜向振捣。振捣板缝混凝土时，应选用d）30mm小型振捣棒。振捣层厚度不应超过振捣棒的1,25倍。5）浇筑混凝土时，应注意保护钢筋位置及外砖墙、外墙板的防水构造，不使其损害，专人检查模板、钢筋是否变形、移位；螺栓、拉
11、杆是否松动、脱落；发现漏浆等现象，指派专人检修。5、表面抹平：圈梁、板缝混凝土每振捣完一段，应有尽有对混凝土加以覆盖并浇水养护。常温时每日至少浇水两次，养护时间不得少于7d。6、填写混凝土施工记录，制作混凝土试块。三、质量标准1、保证项目1）水泥、砂、石、外加剂必须符号施工规范及有关标准的规定，有出厂合格证、试验报告。2）混凝土配合比、搅拌、养护和施工缝处理，符合规范的规定。3）按标准对混凝土进行取样、制作、养护和试验，评定混凝土强度并符合设计要求。2、基本项目：混凝土应振捣密实，不得有蜂窝、孔洞露筋、缝隙、夹渣。接受人交底人工程名称某绿色物流园市场项目D区D1#楼交底项目独立基础税工程编号4
12、4交底日期202x年月曰交底内容：3、允许偏差项目轴线位置(mm)基础15独立基础10墙、柱、梁8垂直度(mm)层高5m85m10全高(H)H/1000且30标高(mm)层高10全高30截面尺寸+8,-5表面平整度(mm)8四、成品保护1、浇筑混凝土时，不得污染其他已完成的工程。2、振捣混凝土时，不得碰动钢筋、埋件，防止移位。3、钢筋有踩弯、移位或脱扣时，及时调整、补好。4、散落在楼板上的混凝土应及时清理干净。五、应注意的质量问题混凝土外观存在蜂窝、孔洞、露筋、夹渣等缺陷：混凝土振捣不实，漏振，钢筋缺少保护层垫块，尤其是板缝内加筋位置，应认真检查，发现问题及时处理。工程名称某绿色物流园市场项目
13、D区D1#楼交底项目独立基础模板工程编号44交底日期202x年月曰交底内容：一、准备工作：1、工程需用的模板、木方、钢管、扣件等材料必须按计划提前进场加工。2、模板依据图纸所示基础尺寸、基础承台梁尺寸提前下料，下料时必须综合统筹考虑，避免材料浪费。本工程采用15mm厚竹胶板和50x100木方配合施工。3、木方进场后必须全数用压刨刨平，做成整齐的50x100规格料。4、班组必须对图纸进行熟悉。5、班组每天劳动力必须上报项目部，项目部安排计划以对进度控制。二、施工工艺：1、工艺流程：放样一定位钢筋一基础承台梁侧板支设、加固一自检合格一监理验收。2、独立基础侧模支设：1）将加工好的基础板模板按照垫层
14、所放基础边线依次摆放。2）按照放出的基础边线依次立配成型的板。3）侧模四周用钢管扣件加方木进行加固。4）钢管安装基本完成后，拉通线校核，并检查垂直度等指标，符合要求后将螺母拧紧。3、基础梁模板支设：1）先在基础垫层底部放好基础连梁线，底部用方木垫实，用来放置基础梁模板和控制模板标高。2）再根据梁的大小在放置定位钢筋，用来控制梁模板的位置。3）把短钢管按竖直方向在螺杆边放好。4）用长钢管在螺杆边按水平方向放好。5）用双眼卡、螺帽、扳手把钢管扣紧（不要太紧）。接受人交底人工程名称某绿色物流园市场项目D区D1#楼交底项目独立基础模板工程编号44交底日期202x年月日交底内容：6）在短钢管上部用长钢管
