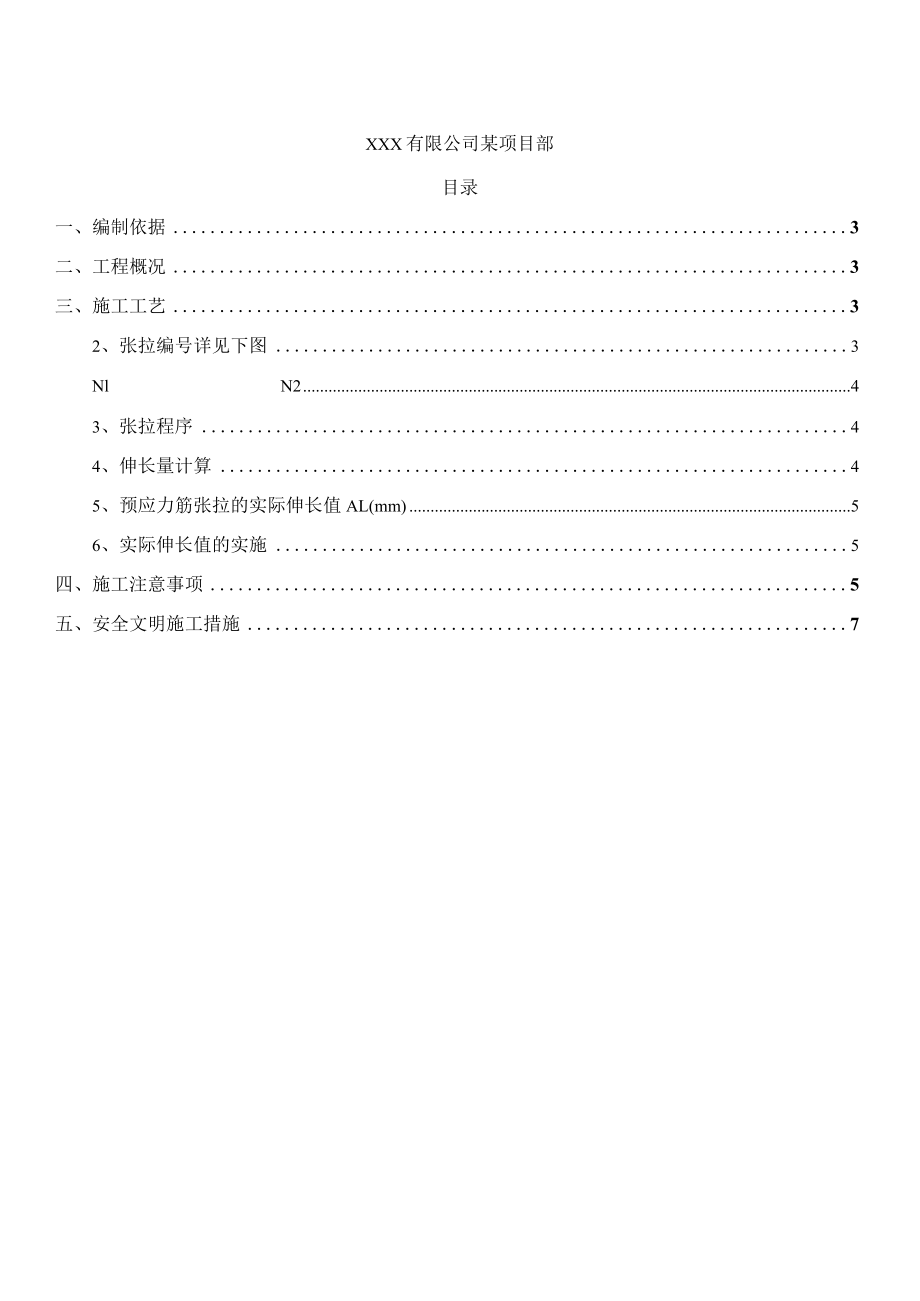

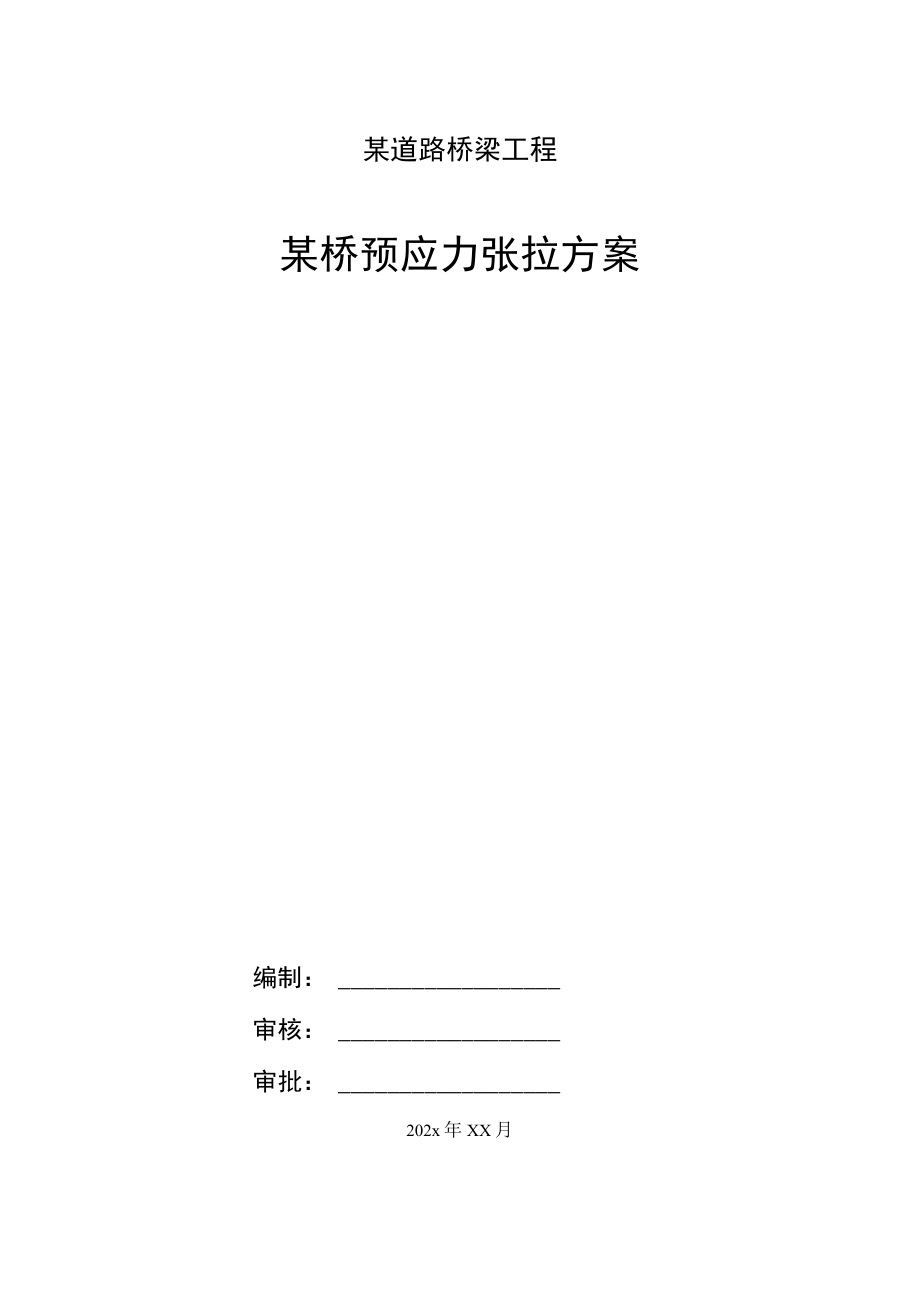

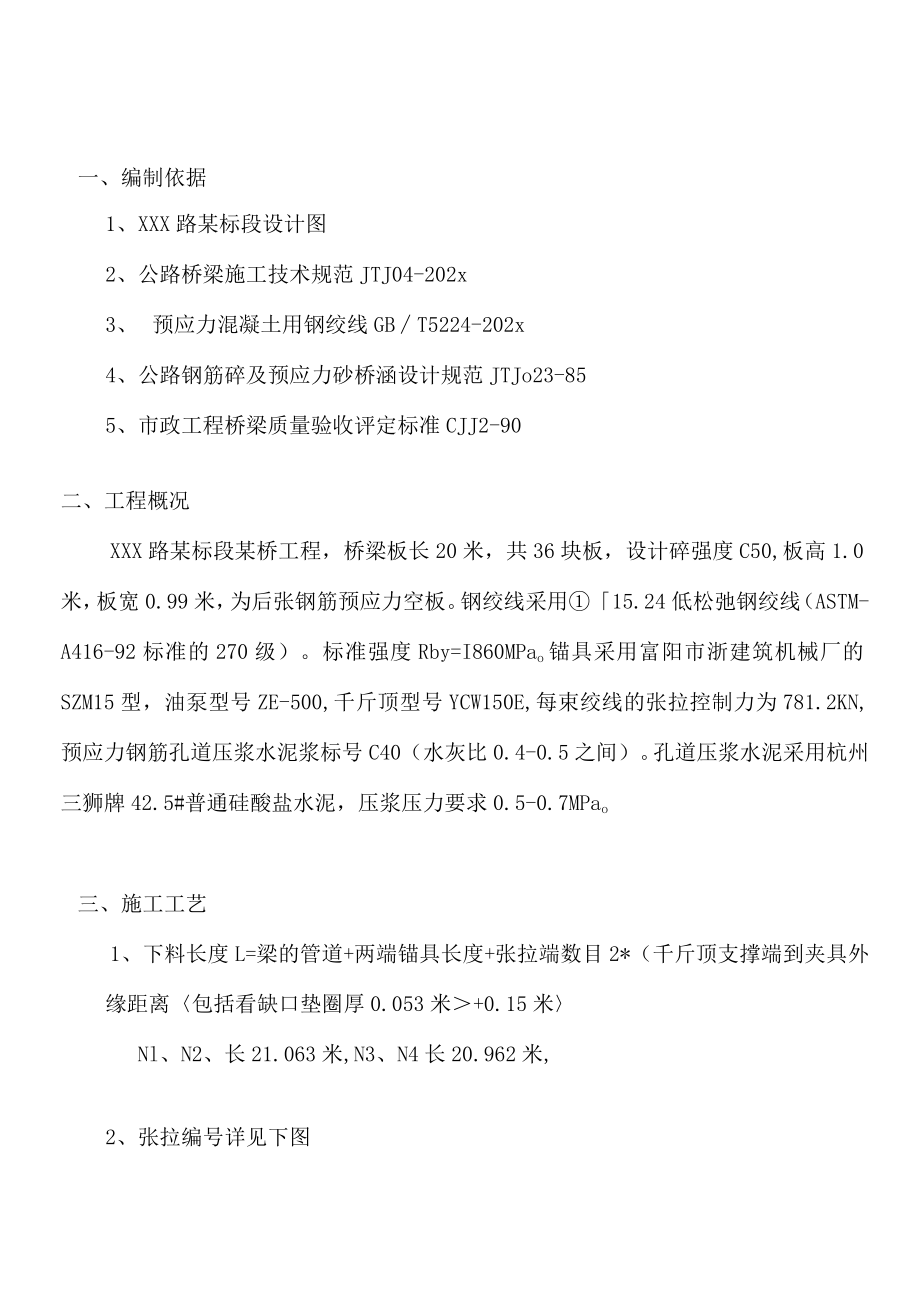

1、某道路桥梁工程某桥预应力张拉方案编制：审核：审批：202x年XX月XXX有限公司某项目部目录一、编制依据3二、工程概况3三、施工工艺32、张拉编号详见下图3NlN243、张拉程序44、伸长量计算45、预应力筋张拉的实际伸长值AL(mm)56、实际伸长值的实施5四、施工注意事项5五、安全文明施工措施7一、编制依据1、XXX路某标段设计图2、公路桥梁施工技术规范JTJ04-202x3、 预应力混凝土用钢绞线GBT5224-202x4、公路钢筋碎及预应力砂桥涵设计规范JTJo23-855、市政工程桥梁质量验收评定标准CJJ2-90二、工程概况XXX路某标段某桥工程，桥梁板长20米，共36块板，设计碎
2、强度C50,板高1.0米，板宽0.99米，为后张钢筋预应力空板。钢绞线采用15.24低松弛钢绞线（ASTM-A416-92标准的270级）。标准强度Rby=I860MPao锚具采用富阳市浙建筑机械厂的SZM15型，油泵型号ZE-500,千斤顶型号YCW150E,每束绞线的张拉控制力为781.2KN,预应力钢筋孔道压浆水泥浆标号C40（水灰比0.4-0.5之间）。孔道压浆水泥采用杭州三狮牌42.5#普通硅酸盐水泥，压浆压力要求0.5-0.7MPao三、施工工艺1、下料长度L=梁的管道+两端锚具长度+张拉端数目2*（千斤顶支撑端到夹具外缘距离包括看缺口垫圈厚0.053米+0.15米Nl、N2、长2
3、1.063米,N3、N4长20.962米,2、张拉编号详见下图NlN2张拉顺序为NLN2,N3、N4先张拉，NlN2再进行N3、N4张拉。3、张拉程序预应力的张拉在预制板碎强度达到90%时，方可进行张拉（市政材料测试站提供碎强度报告为依据），程序为:Of初始应力（10%）100%（持荷2分钟）4、伸长量计算理论伸长量L理=Pp.L/Ap.EpL理一理论伸长值mmPP一预应力筋的平均张拉力NL一预应力筋的长度mm（NI、N2、21063mm,N3N4长20962mm。）A一预应力筋的截面面积mm2（试验得140mm2）EP-预应力筋的弹性模量N/mm2（试验得L96X105Nmm2）Pp=P（1
4、-em）（KX+）P预应力筋平均张拉力NX一从张拉端至计算截面的孔道长度m0一从张拉端至计算截面的曲线孔道部分切线的夹角之和radK一孔道每米局部偏差对摩擦系数,取0.0015预应力筋与孔道壁的摩擦系数,取0.205、预应力筋张拉的实际伸长值AL（mm）l=li+l2AL-从初应力至最大张拉应力的实际伸长值（mm）L2一初应力以下的推算伸长值（mm）,采用相邻的伸长值（mm）。6、实际伸长值的实施预应力张拉时，实际伸长值与理论伸长值不得大于6%,否则应停止张拉，待查明原因并采取措施予以调整后，方可继续张拉。实测伸长值采用钢直尺（精确到InIn）量取千斤顶活塞伸量出量及夹片外露长度。实际伸长值应
5、扣除夹片的回缩值。四、施工注意事项1、 锚具钢绞线：波纹管等材料进场时，必须分批进行，外观检查不得有裂纹、伤痕、锈蚀等。2、 各钢绞线张拉时，均做出标记，以便测定钢绞线的伸长量，钢绞线张拉时，采用双控，以保证达到所要求的钢束应用力。3、 钢束张拉完毕，严禁撞击锚头和钢束，钢绞线多余长度应用切割机切割，钢绞线切割后露山锚固外长度为2-3cmo4、 管道压浆前应用压缩空气或压力水清除管道内杂质，然后压浆，管道压浆要求密实，水泥砂浆的水灰比不宜超过0.4-0.5,抗压强度R28240Mpa,不得掺入各种氯盐，但可掺入减水剂，掺入量由试验决定。为减少收缩，可掺入适量膨胀剂如铝粉等,铝粉的掺入量约为水泥
6、的0.01%,（具体按试验室提高质量配比定）。5、 预应力束张拉伸长量计算试验单位中测定好实际的弹性模量Ep,及预应力束截面面积Ap,再予以计算。6、 预应力钢绞线张拉时，应保证每束中的全部筋同时施加应力。7、 应保证两端同时对称张拉。8、 压水泥浆稠度宜控制在1418s之间，压浆应达到孔道另一端饱和出浆,并应达到排气孔排出与规定稠度相同的水泥浆为止,为了保证管道中充满灰浆，关闭出浆后，应保持0.5MPa的一个稳压期,稳压期不宜小于2min,压浆过程中及压浆后48小时内，结构税温度如高于35C时，宜在夜间进行，每个工作班应留取3组试件。9、 预应力筋张拉时，先将张拉调整到初应力后再正式分级张拉
7、和测量伸长值，实际施工中，应测量每一级的伸长量，以便与理论伸长量相对应。五、安全文明施工措施1、建立由项目经理领导的安全生产管理网络，对安全实行重点横向到边，纵向到底的层层管理，做到责任落实到人。2、对项目全面分析，确定安全关键控制点及薄弱环节进行重点管理，形成点面结合的管理模式。3、加强对参战职工的安全思想教育，自觉进行安全操作规程的学习，提高全员的安全生产意识，落实责任，严肃法规。4、预应力张拉必须由专业队伍施工，张拉过程中，作业人员应站在张拉端的但IJ面，确保安全，非施工人员不得进入施工现场，张拉时，张拉端正前方设砂袋或脚手片隔离，以防夹片飞出伤人。5、施工机械及电气设备须符合使用安全规程，非专业人员不得随意操作。6、晚间作业应设置足够的的照明灯具。施工区与非施工区须用施工护拦严格分开。施工区域危险区域应有醒目的禁止标志，并采取安全可靠的安全措施。
