1、柱钢筋计算和对量和要点分析一、柱钢筋计算和对量柱钢筋包括有：（1）柱钢筋生根构造（2）底层钢筋构造（3）中间层钢筋构造（4）变截面钢筋构造（5）插筋构造（6）钢筋变化构造（7）顶层钢筋构造（8）箍筋构造（9）非抗震框架柱钢筋构造（10）框支柱钢筋构造1、柱根底插筋计算：底层柱的柱根系指地下室的顶面或无地下室情况的根底顶面；柱根加密区长度应取不小于该层柱净高的1/3；有刚性地面时，除柱端箍筋加密区外，尚应在刚性地面上、下各50Omm的高度范围内加密箍筋。2、柱筏形根底插筋计算当柱插筋直锚长度=Lae时柱中部钢筋插至Lae深度时截断。芯柱根底内插筋0.7Lae3、柱在独基条桩基内插筋计算当根底为独
2、基条基桩基高度=Lae时，柱中部插筋直锚Lae且=35d.柱角插筋弯折长度=MAX（35D-直锚长度,6D,150）4、框架柱的钢筋计算柱的纵筋：根底插筋；中间层纵筋（地下室纵筋；首层纵筋；标准层纵筋）；顶层柱纵筋；柱插筋。柱的箍筋：箍筋组合方式；箍筋长度；箍筋根数钢筋计算所需参数：（1）根底层层高柱所在楼层高度柱所在楼层位置（4）柱所在平面位置柱截面尺寸（6）节点高度搭接形式5、柱根底层钢筋计算根底插筋的计算公式：长度=弯折长度a+锚固竖直长度+非连接区Hn3+搭接长度Lle6、中间层柱纵筋计算地下室：-1层纵筋长度=T层层高一1层非连接区Hn/3+l层非连接区Hn3+搭接长度LIE；首层：
3、纵筋长度=首层层高-首层非连接区Hn3+二层非连接区max（Hn6,Hc,500）+搭接长度LIE；标准层：纵筋长度=标准层层高-本层非连接区+上一层非连接区+搭接长度LIE.外侧钢筋长度：顶层层高一max本层楼层净高Hn6,500,柱截面长边尺寸（圆柱直径）一梁高+1.5LaE;内侧纵筋长度：顶层层高一max本层楼层净高Hn6,500,柱截面长边尺寸（圆柱直径）梁高+锚固。柱纵筋的连接：柱非连接区为=Hn6（Hn/3）,=Hc,=500“三控”值即箍筋加密区。顶层柱节点：柱顶相平和柱顶微凸，后者可操作隆差。柱顶相平时柱外侧弯锚位于柱上部纵筋之下或平行顶层中柱节点：7、箍筋长度计算：长度=(b

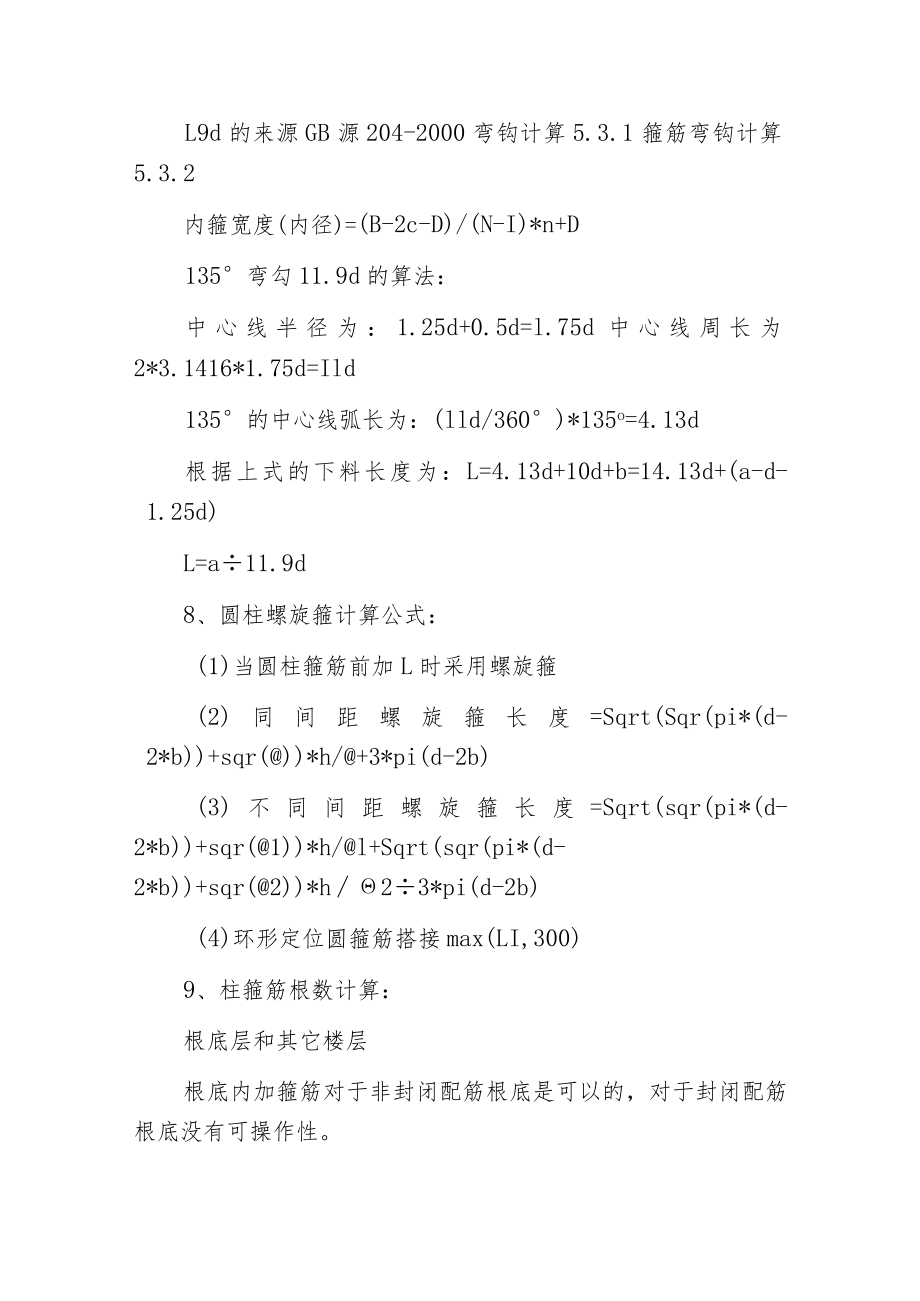

4、+h)*2-保护层+8d+l9d*2+max(10d,75mm)*2L9d的来源GB源204-2000弯钩计算5.3.1箍筋弯钩计算5.3.2内箍宽度(内径)=(B-2c-D)/(N-I)*n+D135弯勾11.9d的算法：中心线半径为：1.25d+0.5d=l.75d中心线周长为2*3.1416*1.75d=Ild135的中心线弧长为：(lld/360)*135o=4.13d根据上式的下料长度为：L=4.13d+10d+b=14.13d+(a-d-1.25d)L=a11.9d8、圆柱螺旋箍计算公式：(1)当圆柱箍筋前加L时采用螺旋箍(2)同间距螺旋箍长度=Sqrt(Sqr(pi*(d-2*b
5、)+sqr()*h/+3*pi(d-2b)(3)不同间距螺旋箍长度=Sqrt(sqr(pi*(d-2*b)+sqr(1)*h/l+Sqrt(sqr(pi*(d-2*b)+sqr(2)*h23*pi(d-2b)(4)环形定位圆箍筋搭接max(LI,300)9、柱箍筋根数计算：根底层和其它楼层根底内加箍筋对于非封闭配筋根底是可以的，对于封闭配筋根底没有可操作性。上下柱纵筋直径与根数变化：(1)根数不变直径变小。(2)根数不变直径变大。(3)直径不变根数减少。(4)直径不变根数增加。注意：防止根数变化造成箍筋与纵筋“拉空”和纵筋不能满足50%交错。上下层纵筋变化构造：(1)上比下多(2)上柱直径较大
6、(3)下比上多其中，当上柱钢筋多或直径大的时候，都会产生插筋构造柱变截面处理：10、墙上柱的计算：当墙上柱是端柱或暗柱延伸而成与墙搭接1.6Lae(此部位复合箍筋同柱加密区)。当墙上柱从剪力墙墙身起柱时与墙搭接一层。柱在墙截面外的纵筋(包括角筋)直通至下一层板面，其余向下锚入墙内Lae.柱伸入箱形根底墙体取值：1、柱下三面或四面有箱形根底的内柱，除柱四角纵向钢筋直通到根底外其余钢筋可伸入箱形根底顶板下40D2、外柱、与剪力墙相连的柱及其它内柱的纵向钢筋应直通到基底。框支柱KZZ节点：图十五框支柱能伸则通且伸入上部墙体内不少于一层，其余弯锚=Lae.框支柱伸到上层墙内纵筋与墙边缘构件钢筋综合设置
7、。框支柱在梁内的直段长度=0.5Lae.11、其它柱的计算：错位柱上层柱截面水平移位异体柱指柱身沿高度方向发生变化如斜柱折柱芯柱芯柱边长为矩形柱边长或圆柱直径的1/3构造柱构造柱上下加密500MM二、柱钢筋计算要点1、柱竖向变化取值：(1)变截面柱墙插筋锚固为L5Lae(2)墙上柱纵筋锚固为1.6Lae(3)上柱比下柱多出的钢筋锚固为L2Lae(4)下柱比上柱多出的钢筋锚固为L2Lae(5)上柱直径大于下柱时应将下层柱的连接位置移到柱的上端，上柱连接位置下移。2、柱墙顶层取值：(1)顶层边角柱外侧钢筋全部伸入梁板内，长度为梁底以上L5Lae和L5Lae+20D(当柱外侧纵筋配筋率1.2%),与
8、屋面框架梁纵筋弯折搭接。也可弯折12D(此时屋面梁上部弯折长度须为L7Lae和1.7Lae+20D(当梁上部纵筋配筋率L2%)与柱纵筋竖直搭接。(2)顶层中柱12D,当直锚长度大于锚固长度时可采取直锚。3、暗柱与框支柱：(1)暗柱和墙顶层锚固为Lae(自板底)。(2)框支柱部分纵筋延伸到上层剪力墙楼板顶，能通则通，弯锚部分伸入梁或板内Lae柱箍筋的几种情况：1、所有柱纵筋搭接范围内箍筋均按Min(=5D,100)。(3)但如果施工时采用电渣压力焊，结算时选择绑扎，那么接头区仍按非加密区设置。这是接头形式的换算，不存在箍筋的增加。(4)框架柱、梁上柱、端柱、小墙肢的箍筋加密区为MAX(Hn6,500,柱长边尺寸)，底层柱和地下室底层柱为Hn3.4、暗柱无加密区，暗柱是剪力墙的一部分。
