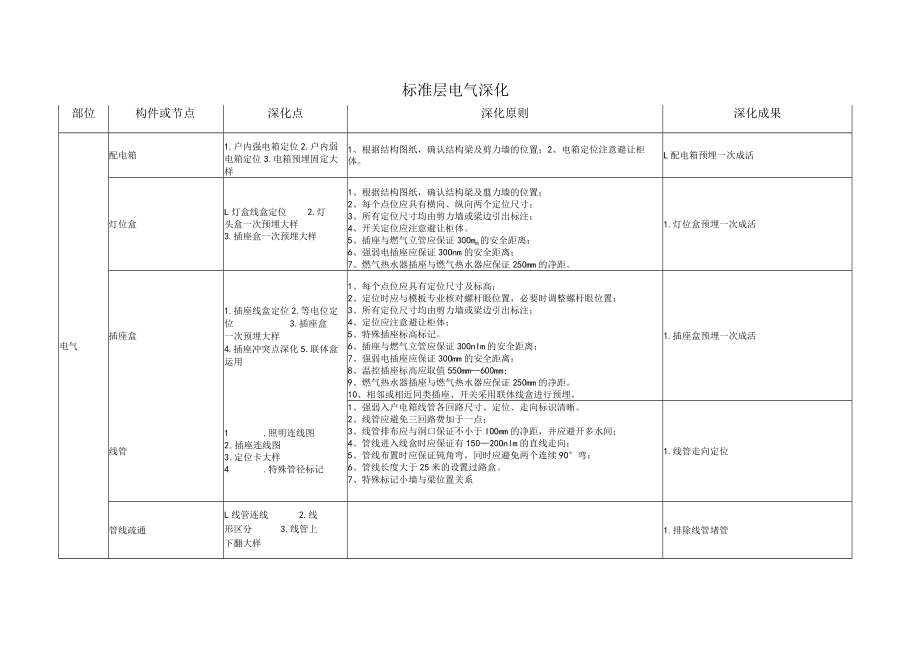

1、标准层电气深化部位构件或节点深化点深化原则深化成果电气配电箱1.户内强电箱定位2.户内弱电箱定位3.电箱预埋固定大样1、根据结构图纸，确认结构梁及剪力墙的位置；2、电箱定位注意避让柜体。L配电箱预埋一次成活灯位盒L灯盒线盒定位2.灯头盒一次预埋大样3.插座盒一次预埋大样1、根据结构图纸，确认结构梁及翦力墙的位置；2、每个点位应具有横向、纵向两个定位尺寸；3、所有定位尺寸均由剪力墙或梁边引出标注；4、开关定位应注意避让柜体。5、插座与燃气立管应保证30Omm的安全距离：6、强弱电插座应保证30Onm的安全距离；7、燃气热水器插座与燃气热水器应保证250mm的净距。1.灯位盒预埋一次成活插座盒1.
2、插座线盒定位2.等电位定位3.插座盒一次预埋大样4.插座冲突点深化5.联体盒运用1、每个点位应具有定位尺寸及标高；2、定位时应与模板专业核对螺杆眼位置，必要时调整螺杆眼位置：3、所有定位尺寸均由剪力墙或梁边引出标注；4、定位应注意避让柜体；5、特殊插座标高标记。6、插座与燃气立管应保证30OnIm的安全距离；7、强弱电插座应保证30Omm的安全距离：8、温控插座标高应取值55Omm-600mm；9、燃气热水器插座与燃气热水器应保证250mm的净距。10、相邻或相近同类插座、开关采用联体线盒进行预埋。1.插座盒预埋一次成活线管1 .照明连线图2 .插座连线图3 .定位卡大样4 .特殊管径标记1、强弱入户电箱线管各回路尺寸、定位、走向标识清晰。2、线管应避免三回路费加于一点；3、线管排布应与洞口保证不小于IOOmm的净距，并应避开多水间；4、管线进入线盒时应保证有15020Onlm的直线走向；5、管线布置时应保证钝角弯，同时应避免两个连续90弯：6、管线长度大于25米的设置过路盒。7、特殊标记小墙与梁位置关系1.线管走向定位管线疏通L线管连线2.线形区分3.线管上下翻大样1.排除线管堵管
