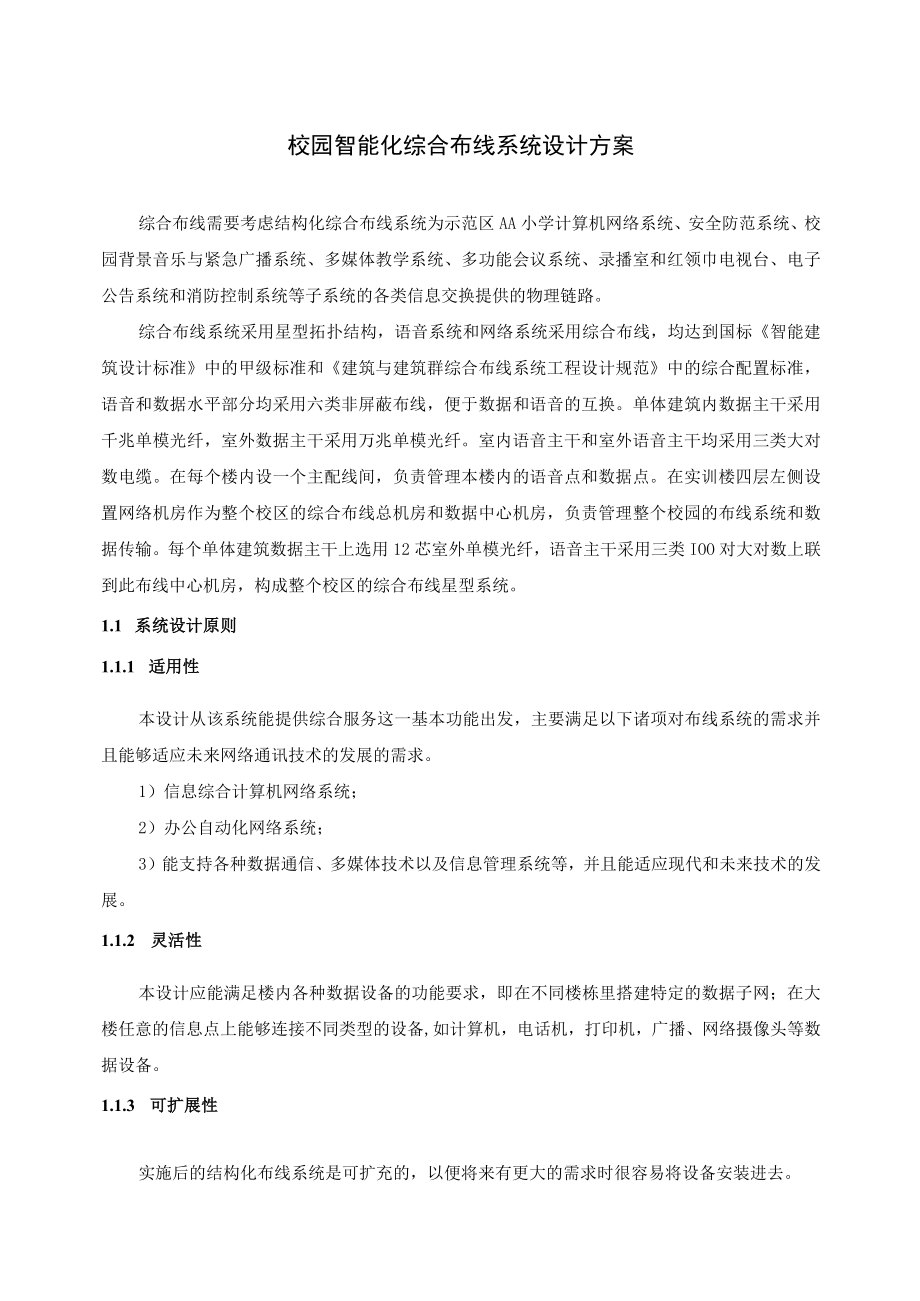

1、校园智能化综合布线系统设计方案综合布线需要考虑结构化综合布线系统为示范区AA小学计算机网络系统、安全防范系统、校园背景音乐与紧急广播系统、多媒体教学系统、多功能会议系统、录播室和红领巾电视台、电子公告系统和消防控制系统等子系统的各类信息交换提供的物理链路。综合布线系统采用星型拓扑结构，语音系统和网络系统采用综合布线，均达到国标智能建筑设计标准中的甲级标准和建筑与建筑群综合布线系统工程设计规范中的综合配置标准，语音和数据水平部分均采用六类非屏蔽布线，便于数据和语音的互换。单体建筑内数据主干采用千兆单模光纤，室外数据主干采用万兆单模光纤。室内语音主干和室外语音主干均采用三类大对数电缆。在每个楼内设
2、一个主配线间，负责管理本楼内的语音点和数据点。在实训楼四层左侧设置网络机房作为整个校区的综合布线总机房和数据中心机房，负责管理整个校园的布线系统和数据传输。每个单体建筑数据主干上选用12芯室外单模光纤，语音主干采用三类IOO对大对数上联到此布线中心机房，构成整个校区的综合布线星型系统。1.1 系统设计原则1.1.1 适用性本设计从该系统能提供综合服务这一基本功能出发，主要满足以下诸项对布线系统的需求并且能够适应未来网络通讯技术的发展的需求。1）信息综合计算机网络系统；2）办公自动化网络系统；3）能支持各种数据通信、多媒体技术以及信息管理系统等，并且能适应现代和未来技术的发展。1.1.2 灵活性

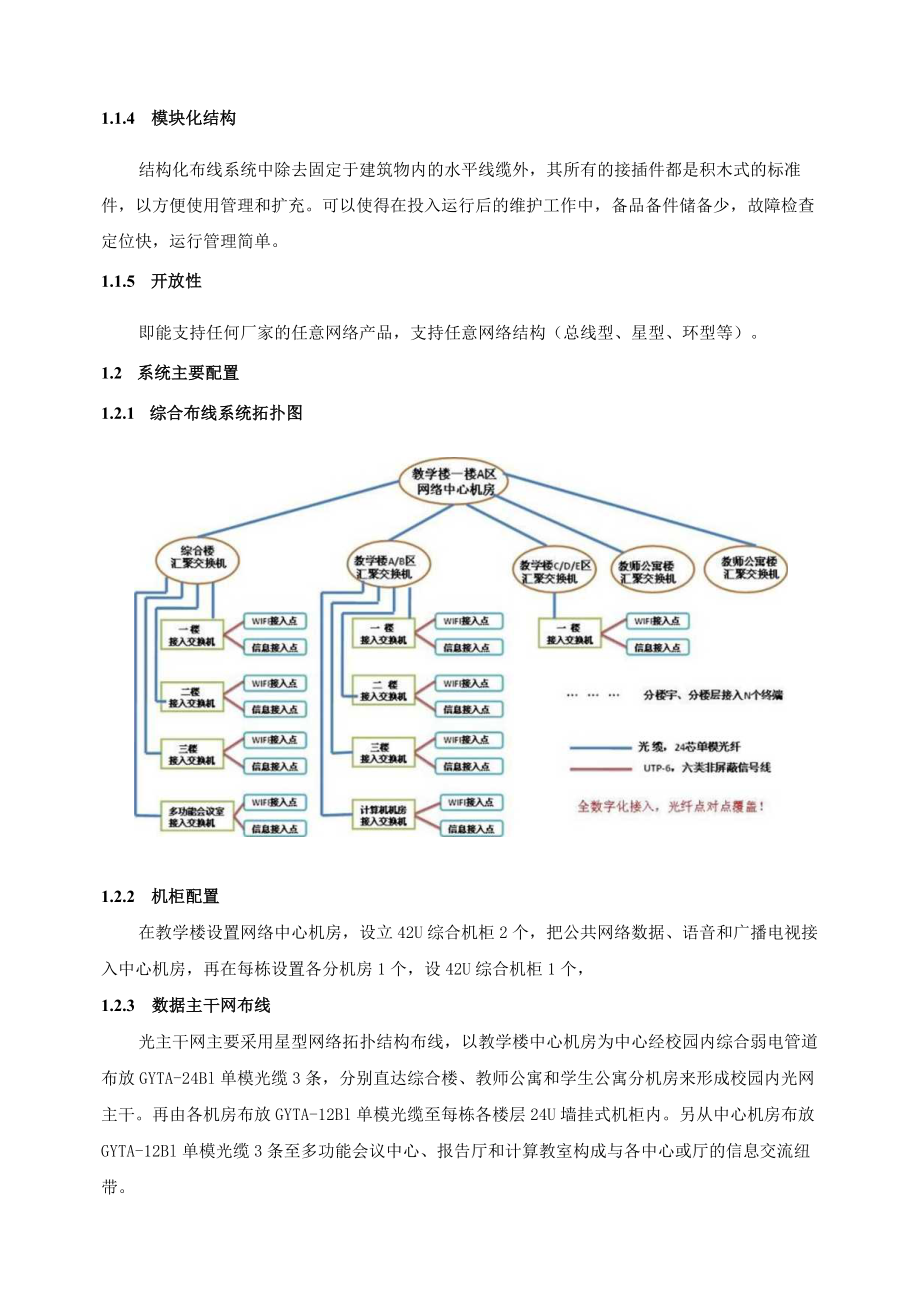

3、本设计应能满足楼内各种数据设备的功能要求，即在不同楼栋里搭建特定的数据子网；在大楼任意的信息点上能够连接不同类型的设备,如计算机，电话机，打印机，广播、网络摄像头等数据设备。1.1.3 可扩展性实施后的结构化布线系统是可扩充的，以便将来有更大的需求时很容易将设备安装进去。1.1.4 模块化结构结构化布线系统中除去固定于建筑物内的水平线缆外，其所有的接插件都是积木式的标准件，以方便使用管理和扩充。可以使得在投入运行后的维护工作中，备品备件储备少，故障检查定位快，运行管理简单。1.1.5 开放性即能支持任何厂家的任意网络产品，支持任意网络结构（总线型、星型、环型等）。1.2 系统主要配置1.2.1

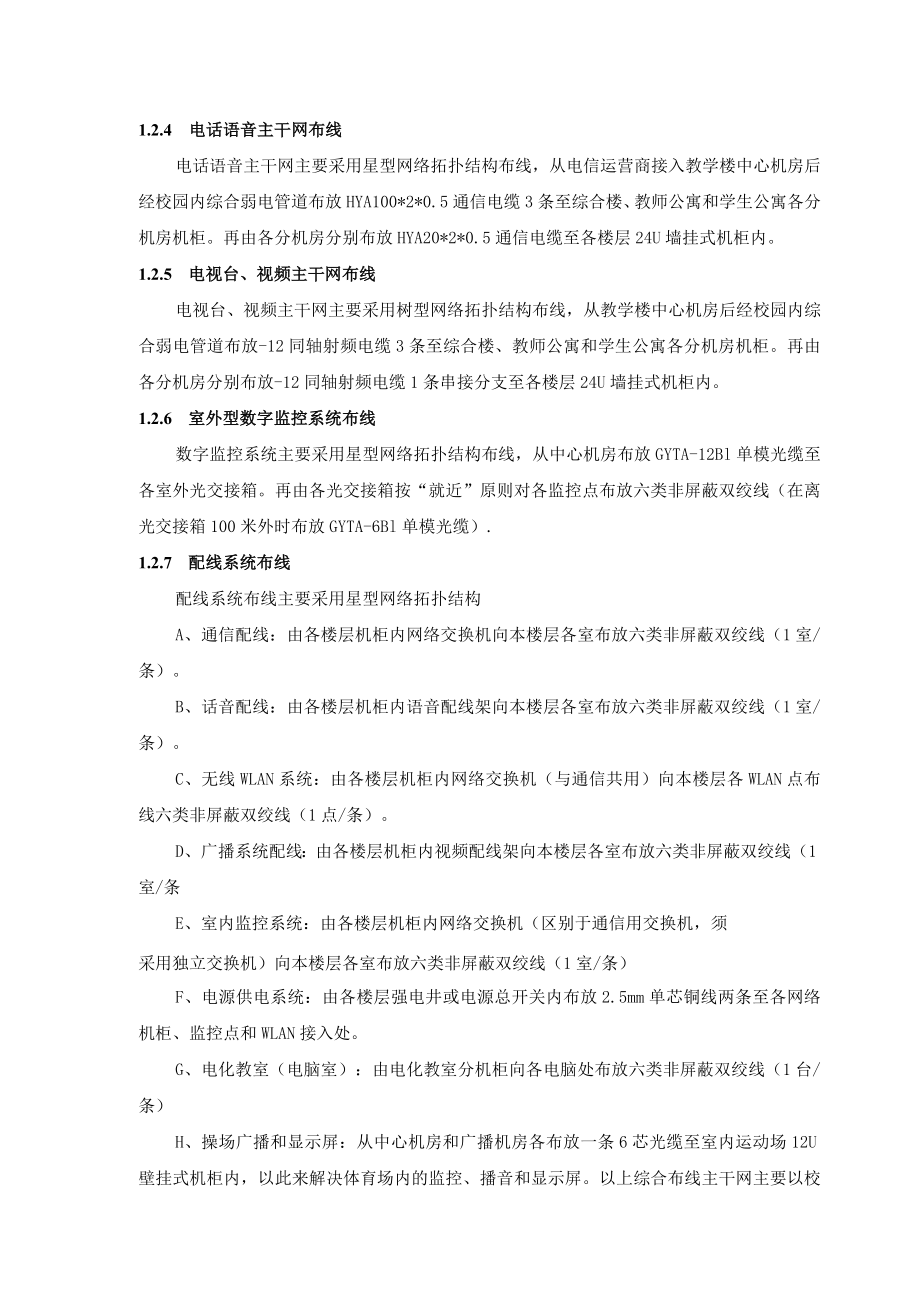

4、 综合布线系统拓扑图1.2.2 机柜配置在教学楼设置网络中心机房，设立42U综合机柜2个，把公共网络数据、语音和广播电视接入中心机房，再在每栋设置各分机房1个，设42U综合机柜1个，1.2.3 数据主干网布线光主干网主要采用星型网络拓扑结构布线，以教学楼中心机房为中心经校园内综合弱电管道布放GYTA-24Bl单模光缆3条，分别直达综合楼、教师公寓和学生公寓分机房来形成校园内光网主干。再由各机房布放GYTA-12Bl单模光缆至每栋各楼层24U墙挂式机柜内。另从中心机房布放GYTA-12Bl单模光缆3条至多功能会议中心、报告厅和计算教室构成与各中心或厅的信息交流纽带。1.2.4 电话语音主干网布线
5、电话语音主干网主要采用星型网络拓扑结构布线，从电信运营商接入教学楼中心机房后经校园内综合弱电管道布放HYA100*2*0.5通信电缆3条至综合楼、教师公寓和学生公寓各分机房机柜。再由各分机房分别布放HYA20*2*0.5通信电缆至各楼层24U墙挂式机柜内。1.2.5 电视台、视频主干网布线电视台、视频主干网主要采用树型网络拓扑结构布线，从教学楼中心机房后经校园内综合弱电管道布放-12同轴射频电缆3条至综合楼、教师公寓和学生公寓各分机房机柜。再由各分机房分别布放-12同轴射频电缆1条串接分支至各楼层24U墙挂式机柜内。1.2.6 室外型数字监控系统布线数字监控系统主要采用星型网络拓扑结构布线，从
6、中心机房布放GYTA-12Bl单模光缆至各室外光交接箱。再由各光交接箱按“就近”原则对各监控点布放六类非屏蔽双绞线（在离光交接箱100米外时布放GYTA-6Bl单模光缆）.1.2.7 配线系统布线配线系统布线主要采用星型网络拓扑结构A、通信配线：由各楼层机柜内网络交换机向本楼层各室布放六类非屏蔽双绞线（1室/条）。B、话音配线：由各楼层机柜内语音配线架向本楼层各室布放六类非屏蔽双绞线（1室/条）。C、无线WLAN系统：由各楼层机柜内网络交换机（与通信共用）向本楼层各WLAN点布线六类非屏蔽双绞线（1点/条）。D、广播系统配线：由各楼层机柜内视频配线架向本楼层各室布放六类非屏蔽双绞线（1室/条E
7、、室内监控系统：由各楼层机柜内网络交换机（区别于通信用交换机，须采用独立交换机）向本楼层各室布放六类非屏蔽双绞线（1室/条）F、电源供电系统：由各楼层强电井或电源总开关内布放2.5mm单芯铜线两条至各网络机柜、监控点和WLAN接入处。G、电化教室（电脑室）：由电化教室分机柜向各电脑处布放六类非屏蔽双绞线（1台/条）H、操场广播和显示屏：从中心机房和广播机房各布放一条6芯光缆至室内运动场12U壁挂式机柜内，以此来解决体育场内的监控、播音和显示屏。以上综合布线主干网主要以校园内弱电管道和楼层桥架为主，个别点位采用暗管式敷设方式，在每个点敷设20、25、50的PVC塑料管至就近的壁挂式机柜处。每栋综
8、合机柜敷设2根110管至校区的内部预埋管道。再统一接入到中心机房。这样布线有利于将来网络升级、扩展以及电子设备的更新换代时不需要对线路进行改造或更换，以至于影响通信性能和校内美观。1.2.7主要配置清单序号项目名称设备/材料名称规格型号品牌/产地单位数量1机柜配置综合机柜（含底座）42U康普架62综合机柜（壁挂式）24U康普架253综合机柜（壁挂式）12U康普架104光缆子单元72芯康普架65光缆子单元48芯康普架256光缆子单元12芯康普架107理线架安普架908网络配线架24口安普架209网络配线架48口安普架2010110配线架25回安普架6511PDU8口突破个4812安装材料批113
9、数据主干层绞式光缆GYSTA-24B1武汉长飞米160014网层绞式光缆GYSTA-12B1武汉长飞米260015层绞式光缆GYSTA-6B1武汉长飞米120016过线盒100国产个2017过线盒200国产个1618PVC管50国产米160019跳纤（尾纤）2米烽火条4020安装材料批121电话语音主干网市话电缆HYAlOO-O.5株洲神通米100022市话电缆HYA20*0.5株洲神通米120023三类线HYV3*2国产米2224024底盒国产个28025面板（电话）国产个28026PVC管16国产米100027安装材料批128电话水晶头国产个56029电视台、视频主干网层绞式光缆GYSTA
10、-12B1武汉长飞米35030光接收器二出国产台231分配器三分配器国产个332分支器8分支国产个1233分支器4分支国产个634同轴电缆-9国产米20035同轴电缆-5国产米650036用户盒国产个12037室内机箱国产个638接头材料国产批139PVC管16国产米75040PVe管50国产米30041电视连接线国产条12042室外型数字监控系统层绞式光缆GYSTA-6B1武汉长飞米60043室外终端盒12芯国产个644六类线安普箱345面板安普个1846底盒国产个1847水晶头安普盒30048室外机箱国产个649安装材料批150尾纤FC-PC5米国产2051电源线2.5*2金凤米40052电源插座多孔国产个1853配线系统六类线安普箱42054RJ45模块安普个135055PVC管50国产米360056PVC管20国产米650057面板单口安普个95058面板双口安普个20059底盒国产个100060水晶头安普盒30061连接线2米/条根120062电源线2.5*2金凤米95063电源插座国产个20064安装材料批11.3 系统主要实现功能综合布线系统采用光纤和大对数电缆作为主干，可以轻松实现千兆以太网及550M宽带语音应用，不仅满足了现有语音和数据及图像的传输要求，更具备大容量和便于增容的特点，支持语音和数据的便捷互换，提供高质量的语音数据通信服务。
